ГОСТ 2.425-74

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ
ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК
ДЛЯ ЗУБЧАТЫХ ЦЕПЕЙ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Переиздание. Февраль 2012 г.

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 июня 1974 г. № 1569 дата введения установлена

01.07.75

1. Настоящий стандарт устанавливает правила выполнения рабочих чертежей звездочек для зубчатых цепей.

2. Рабочие чертежи звездочек для зубчатых цепей должны быть выполнены в соответствии с требованиями настоящего стандарта и стандартов Единой системы конструкторской документации.

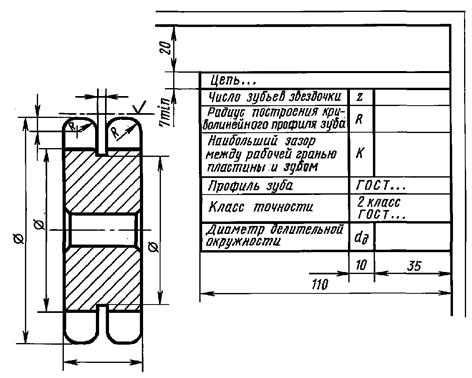

3. На чертеже звездочки, имеющей стандартизованный профиль зуба, следует помещать осевое сечение (или разрез) звездочки и таблицу параметров (черт. 1).

На изображении звездочки следует указывать:

ширину зуба звездочки;

ширину проточки зуба звездочки;

Черт. 1

диаметр проточки зуба звездочки;

радиус закругления торца зуба и направляющей проточки;

радиус бокового закругления торца зуба (при необходимости);

расстояние от вершины зуба линии центров дуг закруглений;

диаметр наружной окружности;

диаметр окружности впадин;

шероховатость рабочей поверхности зуба.

Черт. 2

4. Таблицу параметров следует приводить в правом верхнем углу чертежа. Размеры граф таблицы и их расположение приведены на черт. 1.

5. Таблица параметров должна состоять из трех частей, которые отделяют друг от друга сплошной линией.

6. В первой части таблицы следует приводить обозначение сопрягаемой цепи.

7. Во второй части таблицы следует приводить данные звездочки:

число зубьев звездочки z;

радиус построения криволинейного профиля зуба R (при необходимости);

наибольший зазор между рабочей гранью пластины и зубом К (при необходимости);

профиль зуба со ссылкой на соответствующий стандарт;

класс точности со ссылкой на соответствующий стандарт;

8. В третьей части таблицы следует указывать справочные данные:

диаметр делительной окружности d_д;

9. При выполнении чертежа блока звездочек следует помещать одну таблицу с указанием всех необходимых данных для каждого венца звездочек. Венцы обозначают прописными буквами русского алфавита.

10. В неиспользованных графах таблицы ставят прочерки.

11. На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, кроме указанного в пп. 3 - 7, следует помещать изображение профиля зуба (черт. 2).

На изображении профиля:

стандартизованную часть профиля отмечают штрихпунктирной утолщенной линией;

указывают диаметр (диаметры) окружности, ограничивающей стандартизованную часть профиля;

наносят все необходимые размеры для изготовления нестандартизованной части профиля или оговаривают данные этой части профиля в технических требованиях чертежа.

12. Чертеж звездочки, имеющей нестандартизованный профиль, выполняют по общим правилам Единой системы конструкторской документации.
