ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ
ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ
ЗУБЧАТЫХ КОЛЕС ПЕРЕДАЧ НОВИКОВА
С ДВУМЯ ЛИНИЯМИ ЗАЦЕПЛЕНИЯ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС ПЕРЕДАЧ НОВИКОВА С ДВУМЯ ЛИНИЯМИ ЗАЦЕПЛЕНИЯ Unified system for design documentation. Rules for making working drawings of spur gears of Novikov transmissions with two engagement lines

ГОСТ 2.422-70

Переиздание. Февраль 2012 г.

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 24 марта 1970 г. № 375 дата введения установлена

01.01.71

1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах металлических механически обработанных цилиндрических зубчатых колес передач Новикова с двумя линиями зацепления.

2. Рабочие чертежи цилиндрических зубчатых колес должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. На изображении цилиндрического зубчатого колеса указывают:

а) диаметр окружности выступов D_e и, при необходимости, предельное значение радиального биения поверхности выступов;

б) ширину зубчатого венца b и, при необходимости, предельное значение биения поверхности базового торца;

в) размеры фасок или радиусы закруглений на торцевых кромках цилиндра выступов и боковых поверхностей зубьев.

Примечание. Размеры фасок или радиусы закруглений допускается указывать в технических требованиях.

г) шероховатость боковых поверхностей зубьев, поверхности выступов и поверхности впадин.

Примечание. Шероховатость, указанная для поверхности впадин, относится и к переходным поверхностям зубьев.

д) для шевронного колеса при несимметричной детали - расположение ветвей шевронных зубьев нанесением трех сплошных тонких линий с соответствующим наклоном на дополнительном упрощенном и уменьшенном изображении детали.

4. На чертеже зубчатого колеса в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на чертеже.

5. Таблица параметров зубчатого венца состоит из трех частей, отделенных друг от друга сплошными основными линиями:

первая часть - основные данные (для изготовления);

вторая часть - данные для контроля;

третья часть - справочные данные.

6. В первой части таблицы параметров приводят:

а) модуль нормальный m_n по ГОСТ 14186-69;

б) число зубьев z,

в) угол наклона зуба β_д на делительном цилиндре;

г) направление зуба надписью «Правое» или «Левое».

Для шевронных зубчатых колес делают надпись «Шевронное»;

д) исходный контур - ссылкой на ГОСТ 15023-76.

7. Во второй части таблицы параметров приводят данные для контроля по нормам точности.

Примечание. При отсутствии сведений об условиях производства и контроля допускается во второй части таблицы параметров данные для контроля не помещать. При этом в технических требованиях указывают, что изготовитель выбирает контрольный комплекс, действующий на предприятии.

8. В третьей части таблицы параметров приводят:

а) межцентровое расстояние с предельными отклонениями;

б) обозначение чертежа сопряженного колеса;

в) другие справочные данные, при необходимости.

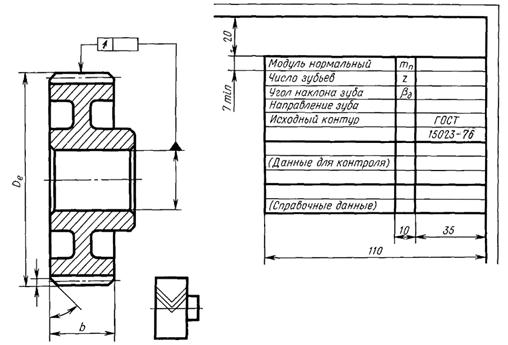

Пример выполнения чертежа зубчатого венца с шевронными зубьями
