ГОСТ 2.420-69

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

УПРОЩЕННЫЕ ИЗОБРАЖЕНИЯ
ПОДШИПНИКОВ КАЧЕНИЯ
НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Москва
Стандартинформ
2011

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

УПРОЩЕННЫЕ ИЗОБРАЖЕНИЯ ПОДШИПНИКОВ
КАЧЕНИЯ НА СБОРОЧНЫХ ЧЕРТЕЖАХ

Unified system for design documentation.

Simplified representation of rolling bearings on
assembly drawings

ГОСТ
2.420-69

Издание (декабрь 2010 г.) с Изменениями № 1, 2, утвержденными в марте 1981 г., апреле 1998 г. (ИУС 6-81, 7-98).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. № 1119 срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает правила упрощенного изображения подшипников качения в осевых разрезах и сечениях на сборочных чертежах изделий всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 1797-79.

(Измененная редакция, Изм. № 1).

2. Подшипник изображают, как правило, без указания типа и конструктивных особенностей, в соответствии с его конфигурацией сплошными основными линиями по контуру.

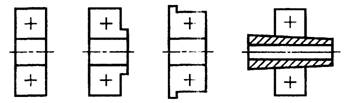

На изображении проводят сплошными линиями крест, как показано на черт. 1.

Черт. 1

(Измененная редакция, Изм. № 2).

3. При необходимости указания на сборочном чертеже типа подшипника в контур подшипника вписывают условное графическое обозначение по ГОСТ 2.770-68.

Примеры упрощенных изображений подшипников без указания конструктивных особенностей приведены в табл. 1.

Таблица 1

Тип подшипника

Упрощенное изображение

Радиальный шариковый

однорядный

самоустанавливающийся (сферический)

Радиально-упорный шариковый

однорядный

Untitled-1

сдвоенный

Untitled-1

Упорный шариковый

одинарный

двойной

Радиальный роликовый

одинарный

двухрядный

Untitled-1

самоустанавливающийся (сферический)

Радиально-упорный роликовый

однорядный

двухрядный

четырехрядный

Упорно-радиальный роликовый

одинарный (сферический)

Упорный роликовый

одинарный

Радиальный игольчатый

однорядный

двухрядный

Упорный игольчатый

однорядный

(Измененная редакция, Изм. № 1).

4. При необходимости указания конструктивных особенностей подшипника следует руководствоваться изображениями, приведенными в табл. 2

Таблица 2

Особенность конструкции подшипника

Упрощенное изображение

С одной защитной шайбой

С двумя защитными шайбами

С односторонним уплотнением

С двусторонним уплотнением

С установочным кольцом

С коническим отверстием

5. Упрощенное изображение подшипника на чертеже должно соответствовать его рабочему положению в сборочной единице.

6. Упрощенное изображение подшипника на сборочном чертеже, содержащее сведения о конструктивных особенностях подшипника, должно состоять из упрощенных изображений, приведенных в табл. 1 и 2.

Пример упрощенного изображения радиального шарикоподшипника с односторонним уплотнением приведен на черт. 2.

Пример упрощенного изображения радиального шарикоподшипника с двумя защитными шайбами приведен на черт. 3.

Пример упрощенного изображения радиально-упорного роликоподшипника приведен на черт. 4.

7. При изображении подшипника в разрезе или сечении по правилам ГОСТ 2.109-73 допускается половину разреза (относительно оси вращения) изображать контуром с крестом посредине (черт. 5).

Черт. 2

Черт. 3

Untitled-1

Черт. 4

Черт. 5

(Измененная редакция, Изм. № 2).
