 | Рнформационная система | |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА РЎРЎР
РќРРўР РҐРРњРЧЕСКРР• КОМПЛЕКСНЫЕ
РКРУЧЕНЫЕ КОМПЛЕКСНЫЕ
ТЕХНРЧЕСКОГО НАЗНАЧЕНРРЇ
МЕТОД ОПРЕДЕЛЕНРРЇ Р›РНЕЙНОЙ УСАДКР
ГОСТ 19603-74
ГОСУДАРСТВЕННЫЙ РљРћРњРТЕТ РЎРЎРЎР РџРћ СТАНДАРТАМ
РњРѕСЃРєРІР°
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА РЎРЎР
|
РќРРўР РҐРРњРЧЕСКРР• КОМПЛЕКСНЫЕ РКРУЧЕНЫЕ
Метод определения линейной усадки Man-made filament yarns and twisted
filament yarns |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССРот 19 марта 1974 г. № 632 срок введения установлен
СЃ 01.01.75
Проверен в 1984 г. Постановлением Госстандарта от 14.02.84 № 487 срок действия продлен
РґРѕ 01.01.90
Настоящий стандарт распространяется на химические комплексные и крученые комплексные нити технического назначения, предназначенные для резинотехнических изделий, технических тканей, других технических изделий и устанавливает метод определения усадки нитей, возникающей под действием горячего воздуха в сухом состоянии и после замочки в сухом состоянии и после замочки.
Сущность метода заключается в определении изменения длины нити в сухом состоянии и после замочки до и после выдерживания в среде горячего воздуха.
(Рзмененная редакция, РР·Рј. в„– 2).
1. МЕТОД ОТБОРА ПРОБ
1.1. От каждой из десяти единиц продукции, отобранных по ГОСТ 6611.0-73, отбирают две точечные пробы для химических комплексных нитей и одну точечную пробу для крученых комплексных нитей.
Точечные пробы отбирают от единиц продукции, предварительно отмотав с них не менее 10 м нити.
Между отбором двух точечных проб от единицы продукции сматывают 1 - 3 м нити.
(Рзмененная редакция, РР·Рј. в„– 1, 2).
2. РђРџРџРђР РђРўРЈР Рђ
2.1. Для проведения испытания применяют:
приспособление для измерения длины точечной пробы, состоящее из измерительной металлической линейки длиной 1000 мм по ГОСТ 427-75, закрепленной на металлическом угольнике, зажима, ролика с запрессованным шарикоподшипником и рабочего стола (черт. 1).
Допускается использовать другое приспособление или устройство, позволяющее измерять длину пробы с погрешностью ± 1 мм;
сосуд вместимостью, достаточной для замочки нитей в свободном состоянии;
шкаф сушильный, обеспечивающий температуру воздуха (150 ± 3) °С;
рамку металлическую в соответствии с черт. 2 или другой конструкции с термостойкими нитями в зависимости от типа сушильного шкафа;
секундомер механический по ГОСТ 5072-79 или другой прибор, фиксирующий время;
бумагу фильтровальную по ГОСТ 12026-76;
смачиватель НБ по ГОСТ 6867-77, ОП-10 по ГОСТ 8433-81;
дистиллированную воду по ГОСТ 6709-72;
весы лабораторные общего назначения по ГОСТ 24104-88;
средства для нанесения меток (шариковая ручка, карандаш, фломастер с тонким стержнем).
(Рзмененная редакция, РР·Рј. в„– 2).

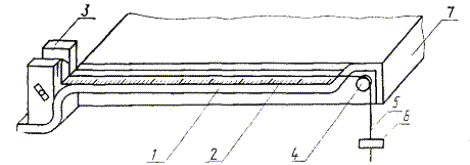

1 - металлический угольник; 2 - металлическая линейка; 3 - зажим; 4 - ролик с запрессованным шарикоподшипником; 5 - испытуемая нить; 6 - груз предварительного натяжения; 7 - рабочий стол.
1 - металлическая рамка; 2 - натянутые термостойкие нити; 3 - испытуемая нить в свободном состоянии.
(Рзмененная редакция, РР·Рј. в„– 1).
3. ПОДГОТОВКА Рљ РСПЫТАНРР®
3.1. Подготовка к испытанию - по ГОСТ 6611.1-73 со следующим дополнением: допускается определять усадку, не сматывая верхнего слоя нити, после определения других физико-механических показателей. На конце нити, идущей с испытуемой единицы-продукции, завязывают узел, закрепляют нить в левом зажиме приспособления так, чтобы узел был на уровне нулевой отметки линейки.
Нить направляют через ролик и на расстоянии от 10 до 20 см от него подвешивают груз предварительной нагрузки. Затем нить отрезают и на свободном конце завязывают узел. На нить карандашом наносят метку на расстоянии 1 м от узла левого зажима с погрешностью ± 1 мм, снимают груз предварительной нагрузки и освобождают нить из зажима.
Предварительная нагрузка устанавливается в зависимости от номинальной линейной плотности из расчета (5,0 ± 1,0) мН/текс по ГОСТ 26171-84.
(Рзмененная редакция, РР·Рј. в„– 1, 2).
4. ПРОВЕДЕНРР• РСПЫТАНРР™
4.1. Определение усадки нитей в сухом состоянии
4.1.1. Подготовленные точечные пробы в свободном состоянии раскладывают на металлической рамке, которую помещают в сушильный шкаф, предварительно нагретый до 150 ± 3 °С.
4.1.2. Точечные пробы выдерживают в сушильном шкафу в течение (30 ± 1) мин. Время выдерживания проб в сушильном шкафу измеряют с момента достижения температуры (150 ± 3) °С, затем пробы вынимают и выдерживают (30 ± 1) мин в климатических условиях по ГОСТ 10681-75, после чего снова заправляют в приспособление, подвешивают груз предварительной нагрузки и измеряют длину пробы на участке между узлом и меткой с погрешностью ± 1 мм.
(Рзмененная редакция, РР·Рј. в„– 1, 2).
4.2. Определение усадки нитей после замочки
4.2.1. Подготовленные точечные пробы замачивают в сосуде с раствором, содержащим (2,0 ± 0,1) г смачивателя в (1,00 ± 0,01) дм3 дистиллированной воды, при температуре 20 ± 2 °С. Через (2,0 ± 0,1) мин точечной пробы вынимают, встряхивают, раскладывают на фильтровальной бумаге или сухом полотенце, покрывают этой же бумагой или полотенцем и слегка прижимают рукой для удаления избыточной влаги.
Если проба не погружается в раствор в течение 2 мин, ее следует погрузить при помощи палочки и выдержать в растворе 1 ч.
(Рзмененная редакция, РР·Рј. в„– 1, 2).
4.2.2. Дальнейшие испытания проводят, как указано в пп. 4.1.1 и 4.1.2.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Усадку нитей (Y) в процентах вычисляют по формуле
где L1 - первоначальная длина пробы, равная 1000 мм;
L2 - средняя арифметическая длина пробы, полученная из результатов всех определений, после тепловой обработки, мм.
(Рзмененная редакция, Поправка).
5.2. Вычисление производят до второго десятичного, знака с последующим округлением до первого десятичного знака.
СОДЕРЖАНРР•
|
1. Метод отбора проб. 1 3. Подготовка к испытанию.. 2 |
