ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОРОНКИ АЛМАЗНЫЕ ДЛЯ БУРЕНИЯ Основные размеры Diamond bits for drilling of exploratory wells. |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1974 г. № 465 срок действия установлен
с 01.07 1975 г.
до 01.07 1960 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на алмазные коронки, применяемые для бурения одинарными колонковыми трубами геологоразведочных скважин при разведке твердых полезных ископаемых.
Стандарт не распространяется на алмазные коронки специальных конструкций.

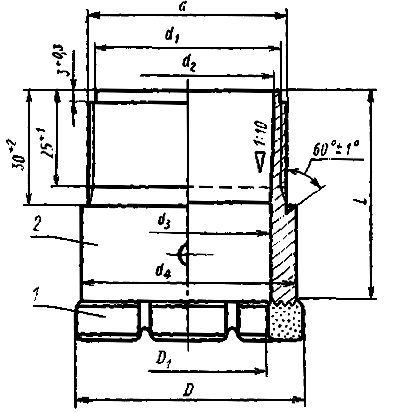

2. Основные размеры алмазных коронок должны соответствовать указанным на чертеже и в таблице.
1 - матрица; 2 - корпус.
мм
|
D1 |
Резьба d по ГОСТ 6238-52 |
d1 |
d2 |
d3 |
d4 |
L (пред. откл. ±0,74) |
|||||||
|
Hoмин. |
Пред. откл. |
Hoмин. |
Пред. откл. |
Hoмин. |
Пред. откл. |
Hoмин. |
Пред. откл. |
Hoмин. |
Пред. откл. |
Hoмин. |
Пред. откл. |
||
|
26 |
+0,2 -0,1 |
14 |
+0,2 -0,1 |
21,5 |
19,8 |
-0,14 |
18,5 |
+0,14 |
15 |
+0,24 |
24,5 |
-0,28 |
55 |
|
36 |
22 |
29,0 |
27,3 |
26,0 |
23 |
+0,28 |
34,0 |
-0,34 |
|||||
|
46 |
31 |
39,0 |
37,3 |
-0,17 |
36,0 |
+0,17 |
33 |
+0,34 |
44,0 |
||||
|
59 |
42 |
52,0 |
50,3 |
-0,20 |
48,0 |
44 |
57,0 |
-0,40 |
|||||
|
76 |
58 |
68,0 |
66,3 |
64,5 |
+0,20 |
60 |
+0,40 |
73,0 |
|||||
|
93 |
+0,3 -0,2 |
73 |
+0,3 -0,2 |
84,0 |
82,3 |
-0,23 |
80,0 |
+0,23 |
76 |
90,0 |
65 |
||
|
112 |
92 |
103,0 |
101,3 |
98,0 |
95 |
+0,46 |
109,0 |
-0,46 |
|||||
Примечание. Допускается размер d1 изготовлять равным внутреннему диаметру резьбы.
Пример условного обозначения алмазной коронки с наружным диаметром 46 мм:
Коронка алмазная 46 ГОСТ 19527-74
