СТАНКИ АГРЕГАТНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ



ГОСТ 19468-81
(СТ СЭВ 2150-80)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

Л.С. Брон, В.Я. Черневич, С.В. Токарева

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 октября 1981 г. № 4594



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартам от 19 октября 1981 г. № 4594 срок введения установлен

с 01.01 1981 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на агрегатные станки, устанавливаемые отдельно или встраиваемые в линии.

Настоящий стандарт полностью соответствует СТ СЭВ 2150-80.

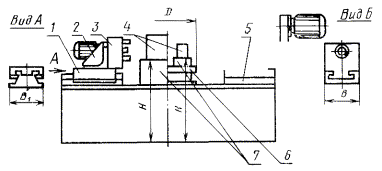

2. Основные размеры агрегатных станков должны соответствовать указанным на чертеже и в таблице.

1 - силовой стол; 2 - упорный угольник; 3 - шпиндельная коробка; 4 - обрабатываемое изделие; 5 - силовая головка; 6 - делительный поворотный стол; 7 - зажимное приспособление

Примечание. Чертеж не определяет конструкцию станка

мм

Примечания:

1. Допускается изготовление делительных поворотных столов с увеличением на одну ступень ряда Ra 20 по ГОСТ 6636-69 размеров D по сравнению с указанными в таблице.

2. Допускается применение дополнительных размеров В по ряду Ra 10.
