ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ЗАДЕЛКА КАНАТОВ НА КОУШ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 19029-73
государственный
комитет СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗАДЕЛКА КАНАТОВ НА КОУШ Конструкция и размеры Closing up of ropes
to thimble. |
ГОСТ |
Срок действия с 01.07.74
до 01.07.99
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на заделку стальных канатов по ГОСТ 2172-80 на коуш скручиванием гильзы, применяемую в элементах конструкций с рабочими нагрузками в соответствии с требованиями настоящего стандарта.
Стандарт не распространяется на заделку, применяемую в подъемном оборудовании.
2. Конструкция и размеры заделки канатов должны соответствовать указанным на черт. 1 и в табл. 1.
3. Конструкция и размеры гильзы должны соответствовать указанным на черт. 2 и в табл. 2.
2, 3. (Измененная редакция, Изм. № 2, 3).
4. Конструкция и размеры коушей должны отвечать требованиям ГОСТ 19030-73.
5. Заделка канатов на коуш скручиванием гильзы должна выполняться в соответствии с требованиями настоящего стандарта, по документации, утвержденной в установленном порядке.
________________
* Размеры для справок.
** lj - длина зажима инструментом.

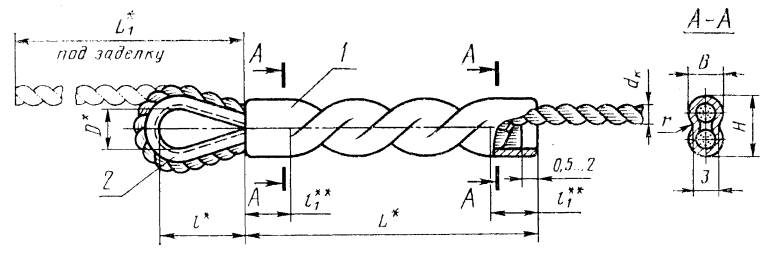

Черт. 1
Таблица 1
Размеры, мм
|
Применяемость |
D |
L |
L1 |
l |
l1 |
B |
H |
r |
Поз. 1 Гильза |
Поз. 2 Коуш |
Количество |
Рабочая |
Разрушающее усилие заделки, H, |
||
|
4,5 |
|
12 |
62 |
126 |
22 |
9 |
6,5 |
14,6 |
1,2 |
4.5/1 |
7,1 |
1,5 |
8000 |
11956 |
|
|
5,0 |
|
72 |
131 |
10 |
7,0 |
5,0/1 |
9157 |
14112 |
|||||||
|
6,0 |
|
14 |
85 |
149 |
25 |
12 |
9,0 |
18,0 |
1,3 |
6,0/1 |
8,1 |
12789 |
19110 |
||
Пример условного обозначения заделки каната с условным диаметром 5,0 мм:
Заделка 5,0 ГОСТ 19029-73
Допустимый разворот площадок гильзы (l1) относительно друг друга после повторной вытяжки ±5°.
____________________
* Размер для справки.

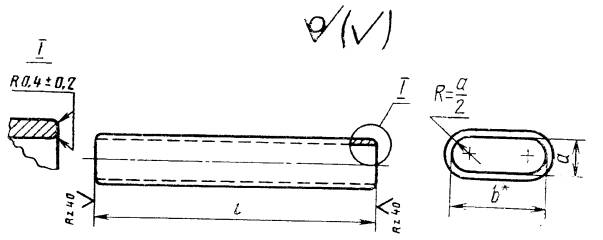

Черт. 2
Таблица 2
Размеры, мм
|
а |
b |
l |
Заготовка |
Масса, |
|
|
4,5 |
5,0 |
12,6 |
70 |
12×1 |
19 |
|
5,0 |
5,6 |
80 |
22 |
||
|
6,0 |
6,6 |
15,0 |
95 |
14×1,5 |
43 |
Пример условного обозначения гильзы для заделки каната с условным диаметром 5,0 мм:
Гильза 5,0/I ГОСТ 19029-73
6. Коуш подрезают на размер l, указанный в табл. 1, по черт. 3.
Черт. 3
(Измененная редакция, Изм. № 1).
7. Неуказанные поля допусков размеров заделки - jsl4 по ГОСТ 25347-82.
(Измененная редакция, Изм. № 2).
8. Гильзы изготовляют из стальных труб (сталь 20 по ГОСТ 8733-87).
9. После сплющивания гильзу отжигают по технической документации, утвержденной в установленном порядке
10. Поля допусков размеров гильзы - jsl4 по ГОСТ 25347-82.
(Измененная редакция, Изм. № 2).
11. Покрытие гильз Кд.9.фос.окс.- по ГОСТ 9.306-85. Покрытие должно быть сплошным и гладким, без трещин и пузырей.
(Измененная редакция, Изм. № 4).
12. Технические требования, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя - по ГОСТ 19031-73.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31.07.73 № 1888
2. Срок проверки - 1993 г.,
периодичность проверки - 5 лет
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 8733-87 |
|
5. ПЕРЕИЗДАНИЕ (октябрь 1990 г.) с Изменениями № 1, 2, 3, 4, утвержденными в марте 1976 г., марте 1979 г., январе 1934 г., ноябре 1988 г. (ИУС 4-76, 4-79, 5-84, 2-89)
6. Срок действия продлен до 01.07.99 Постановлением Госстандарта СССР от 24.11.88 № 3819
