ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
КОМПЛЕКСЫ
БОРТОВОГО ОБОРУДОВАНИЯ
САМОЛЕТОВ И ВЕРТОЛЕТОВ
ТИПЫ ФУНКЦИОНАЛЬНЫХ СВЯЗЕЙ
ВИДЫ И УРОВНИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ
ГОСТ 18977-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОМПЛЕКСЫ БОРТОВОГО ОБОРУДОВАНИЯ Типы функциональных связей. Complex of airplane and helicopter
airborne equipment. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 19 января 1979 г. № 151 срок введения установлен
с 01.01.1980 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на комплексы, системы и функционально независимые устройства (информационно-измерительные, индикации и сигнализации, пульты управления и вычислительные средства) оборудования самолетов и вертолетов и сопрягаемое с ними бортовое оборудование.
Стандарт устанавливает:
типы функциональных связей между комплексами, системами, функционально независимыми устройствами и сопрягаемым с ними бортовым оборудованием;
виды и уровни входных и выходных электрических сигналов и их основные характеристики для каждого типа функциональной связи.
Стандарт не распространяется на сигналы речевой информации, радиосигналы и их имитацию, сигналы внутрисистемных связей.
Термины, применяемые в стандарте, приведены в справочном приложении.
1. ТИПЫ ФУНКЦИОНАЛЬНЫХ СВЯЗЕЙ
1.1. Функциональные связи должны быть аналоговые, дискретно-аналоговые или дискретные.
Примечания:
1. Применение отдельных (не входящих в комплект системы) развязывающих, размножающих и преобразующих блоков между датчиками и приемниками информации в комплексах бортового оборудования не допускается.
2. Информационные провода не должны объединяться с энергетическими проводами в общем жгуте. В отдельных технически обоснованных случаях допускается объединение информационных проводов с энергетическими в общем жгуте.
2. ВИДЫ И УРОВНИ
ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ
И ИХ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ АНАЛОГОВОГО ТИПА
ФУНКЦИОНАЛЬНОЙ СВЯЗИ
2.1. Виды и уровни электрических сигналов и их основные характеристики для функциональной связи аналогового типа должны соответствовать указанным в табл. 1.
Таблица 1
|
Вид сигнала |
Пределы максимальных уровней сигнала (номинальных значений) |
|
|
Относительное |
Напряжение синусоидальное или «меандр», В |
От 3 до 8 |
|
Напряжение импульсное, длительность импульсов от 20 до 500 мкс, В |
От +2,4 до +12,6 |
|
|
Напряжение постоянное, В |
От ± 2,4 до ± 12,6; от +2,4 до +12,6 или +27 |
|
|
Абсолютное |
Напряжение синусоидальное или «меандр», В |
От 2,4 до 8 |
|
Напряжение постоянное мгновенное*, В |
От ± 2,4 до ± 12,6 |
|
|
Напряжение постоянное среднее, В |
От ± 2,4 до ± 12,6 или +30; от +0,01 до +0,1 |
|
|
Ток постоянный*, мА |
От 0,1 до 15 |
Примечания:
1. Максимальные уровни аналоговых сигналов должны обеспечиваться при работе устройства на эквивалентную нагрузку в соответствии со схемами соединений или на нагрузку с общим сопротивлением 200 ± 10 Ом. Входные устройства должны иметь сопротивления в соответствии со схемами соединений или сопротивление не менее 15 кОм для сигналов переменного и 500 кОм для сигналов постоянного тока.
2. Допуски на уровни сигналов, не указанные в данном стандарте, должны быть указаны в технической документации на конкретные системы и изделия, утвержденной в установленном порядке.
3. Здесь и далее по тексту сигнал, обозначенный знаком «*», применяют в технически обоснованных случаях по согласованию с заказчиком, разработчиком взаимодействующего оборудования и разработчиком настоящего стандарта.
2.2. Для сигнала вида «Напряжение постоянное, абсолютное значение среднее» допускается произвольная форма напряжения.
2.3. Сдвиг фаз между выходным напряжением и напряжением питания элемента дистанционной передачи должен быть в диапазоне от 0 до 90° в сторону опережения. В технической документации на конкретные системы, утвержденной в установленном порядке, должно быть введено ограничение на фазовый сдвиг элемента дистанционной передачи, обеспечивающее взаимозаменяемость однотипных систем. При согласовании в установленном порядке схем электрических соединений должен быть указан спектр искажений, вносимых датчиком.
2.4. Для синусоидального напряжения должен применяться сигнал частотой 400, 1000*, 12000* Гц
3. ВИДЫ И УРОВНИ
ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ
И ИХ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ
ДИСКРЕТНО-АНАЛОГОВОГО ТИПА ФУНКЦИОНАЛЬНОЙ СВЯЗИ
3.1. Виды и уровни электрических сигналов и их основные характеристики для функциональной связи дискретно-аналогового типа должны соответствовать указанным в табл. 2.
3.2. Длительность фронтов импульса должна быть не более 20 % от длительности импульса (но не более 20 мкс).
4. ВИДЫ И УРОВНИ
ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ И ИХ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ ДИСКРЕТНОГО ТИПА
ФУНКЦИОНАЛЬНОЙ СВЯЗИ
4.1. Виды и уровни электрических сигналов и их основные характеристики для функциональной связи дискретного типа должны соответствовать указанным в табл. 3.
Таблица 2
|
Уровень сигнала - амплитуда импульсов (относительно корпуса), В |
Длительность импульса τ, мкс |
Амплитуда внешних помех, % от амплитуды импульса, не более |
|
|
Частота посылки импульсов или синусоидального сигнала до 50 кГц, не более |
Отсутствие сигнала 0,22 ± 0,22 |
|
15 |
|
Временной интервал между импульсами от 1 мкс, не менее |
Наличие сигнала 3,7 ± 1,3 |
|
,
где f - частота импульсов, Гц
,
где Δt - погрешность измерения временного
интервала, мксТаблица 3
|
Уровень сигнала - амплитуда импульсов U0 (относительно корпуса), В |
Длительность импульса τ, мкс |
Амплитуда внешних помех, % от амплитуды импульса, не более |
||
|
Код последовательный |
Отсутствие сигнала - от 0 до ± 0,5 (± 1)** Наличие сигнала - +5 (+10)** или -5 (-10)**, допуск для передающего устройства ± 10 %, для принимающего - ± 30 % |
|
15 |
|
|
Код параллельный* |
Отсутствие сигнала - 0,22 ± 0,22 Наличие сигнала - 3,7 ± 1,3 при токе от 1 до 10 мА |
|||
|
Импульсная посылка |
||||
|
Не менее 50 |
- |
|||
|
Разовая команда |
||||
|
Разовая команда для устройств на микросхемах |
Отсутствие сигнала - разрыв цепи или наличие напряжения +(3,7 ± 1,3) Наличие сигнала - замыкание на корпус (0,22 ± 0,22) |
|||
|
Разовая команда* |
Отсутствие сигнала - разрыв или замыкание на корпус Наличие сигнала - +27 |
|||
|
Отсутствие сигнала - разрыв Наличие сигнала - замыкание на корпус |
1. Для скорости передачи информации 12 и 48 кбит/с последовательным кодом амплитуды импульсов должны обеспечиваться при работе устройства на эквивалентную нагрузку в соответствии со схемами соединений или на нагрузку с емкостью С = 10000 пФ и сопротивлением R = 600 Ом.
Для сигнала «Разовая команда*» устанавливаются следующие значения тока:
для сигнальных линий - от 5 до 400 мА;
для сигнально-силовых линий - без ограничений.
2. Параметры входных устройств должны соответствовать указанным на схемах соединений или иметь сопротивление не менее 12 кОм и емкость не более 100 пФ.
Для устройств с оптоэлектронной развязкой допускается сопротивление не менее 6 кОм.
3. Допуски на уровни сигналов, не указанные в данном стандарте, должны быть указаны в технической документации на конкретные системы и изделия, утвержденной в установленном порядке.
4. Значения напряжений в скобках, обозначенные знаком «**», даны для измерения между проводами бифилярной пары.
4.2. Для сигнала вида «Код последовательный» должен использоваться код со скоростью передачи информации 12*, 48 кбит/с с допуском для обоих значений ± 25 %, 100*, 250* кбит/с с допуском для обоих значений ± 1 %.
Для обеспечения взаимозаменяемости поколений оборудования все вновь разрабатываемые системы и устройства должны иметь возможность работать со скоростью передачи информации 48 кбит/с с допуском ± 25 %.

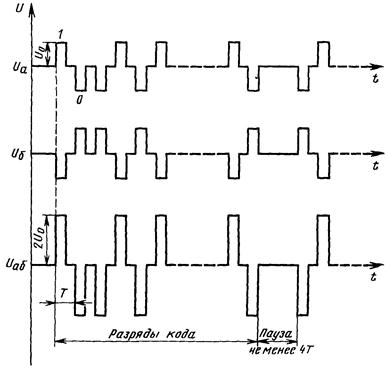

Форма и временные соотношения сигналов для сигнала вида «Код последовательный» должны соответствовать указанным на черт. 1.
Черт. 1

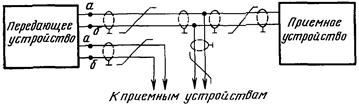

Для передачи и приема сигналов вида «Код последовательный» должны использоваться раздельные (черт. 2) или общие* бифилярные линии связи. При использовании общей линии связи в режиме приема каждое из передающих устройств должно быть отключено от линии связи или иметь входное сопротивление не менее 500 кОм.
Черт. 2
4.3. Допускается передача информации со скоростями 500 и 1000 кбит/с, для которых виды, уровни сигналов и характеристики передачи информации указаны в нормативно-технической документации, утверждаемой в установленном порядке.
4.4. Передача информации последовательным кодом может быть адресной и безадресной. Код адреса должен составлять 4* или 8 двоичных разрядов. Код информации должен составлять 8*, 16* или 24 двоичных разрядов.
При адресной и безадресной передачах допускается передача массива информации (группы слов) непрерывно.
Передача информации должна начинаться с младшего разряда. Первым передается адрес. Перед адресом должна быть пауза длительностью не менее 4Т.
4.5. Для сигнала вида «Код последовательный» передача информации должна осуществляться двоичным или двоично-десятичным* кодом.
4.6. Длительность фронтов импульса τ для сигнала вида «Код последовательный» при скорости передачи информации 48 кбит/с должна быть от 1,5 мкс при нагрузке R = 600 Ом, С = 1000 пФ до 4 мкс при нагрузке R = 12 кОм, С = 10000 пФ.
Для остальных сигналов длительность фронтов импульса должна быть от 5 до 20 % от длительности импульса.
4.7. Для однородных параметров, передаваемых сигналом вида «Код последовательный», должен быть установлен согласованный с разработчиком настоящего стандарта единый масштаб (цена старшего разряда должна быть одной и той же для всего бортового и взаимодействующего с ним оборудования).
4.8. В системах, влияющих на безопасность полета (например, в высотомерах, гировертикалях и т.п.), должно быть не менее двух эквивалентных выходов, развязанных относительно короткого замыкания линии.
ПРИЛОЖЕНИЕ
Справочное
ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ
|
Термин |
Определение |
|
Комплекс бортового оборудования |
Совокупность информационных систем, вычислительно-программирующих средств, систем индикации, сигнализации и пультов управления, предназначенных для совместного выполнения группы задач общего функционального назначения |
|
Информационно-измерительные системы |
Системы, измеряющие физические величины и выдающие информацию, например, инерциальные и курсовые системы, курсовертикали и гировертикали, системы воздушных сигналов, астросистемы и астроинерциальные системы, бортовая аппаратура ближней и дальней навигации, допплеровские измерители, радиолокационные станции и т.п. |
|
Относительное значение переменного (постоянного) напряжения |
Два напряжения, отношение величин которых дает информацию о величине измеряемого параметра, например, два напряжения с синусной и косинусной обмоток СКТ, опорное и сигнальное напряжения с потенциометра и т.п. |
|
Абсолютное мгновенное значение постоянного напряжения |
Напряжение в любой момент времени, соответствующее значению параметра, например выходные масштабированные напряжения, усилителей, напряжения с одной обмотки СКТ и т.п. |
|
Абсолютное среднее значение постоянного напряжения |
Напряжение, среднее значение которого соответствует значению параметра, при этом мгновенное значение напряжения может существенно отличаться от среднего значения напряжения, например, напряжение, подаваемое на датчики моментов, напряжения на интегрирующих емкостях и т.п. |
|
Аналоговый вид связи |
Вид связи, при котором передача информации осуществляется таким образом, что самому малому приращению параметра соответствует самое малое приращение сигнала |
|
Дискретный вид связи |
Вид связи, при котором передача информации осуществляется кодом |
|
Дискретно-аналоговый вид связи |
Вид связи, при котором передача аналоговой информации осуществляется дискретным видом сигнала |
|
Энергетический провод |
Любой провод, непосредственно или через контакт соединяющийся с одним из бортовых источников питания |
|
Информационный провод |
Провод, обеспечивающий передачу сигнала, несущего информацию. Провода, обеспечивающие передачу разовых команд путем замыкания и размыкания контакта, соединяющегося с одним из бортовых источников питания, условно относятся к энергетическим проводам |
|
Однородные параметры |
Группа параметров, имеющая единый физический смысл, например, группа угловых величин, группа высот, группа дальностей и т.п. |
|
Общая линия |
Линия связи, к которой подключено два или более передающих устройств, при этом информация различных передающих устройств, поступающая в линию, разнесена во времени |
