ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРАВЕРСЫ ТРЕХОПОРНЫЕ Конструкция и размеры Three-support
cross-bars. |
ГОСТ Взамен |
* Переиздание (декабрь 1986 г.) с Изменением № 1, утвержденным в декабре 1985 г. (ИУС № 4-86).
Постановлением Государственного комитета СССР по стандартам от 31 декабря' 1980 г. Не 6293 срок введения установлен
с 01.01.82
Проверен в 1985 г.
Несоблюдение стандарта преследуется по закону

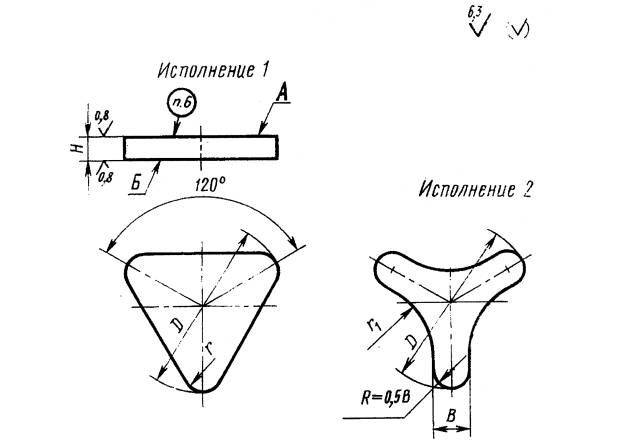

1. Конструкция и размеры трехопорных траверс должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Исполнение 1 |
Исполнение 2 |
D |
H |
r |
r1 |
B |
Масса, кг, не более |
|||
|
Обозначение траверсы |
При-меняе-мость |
Обозначение траверсы |
При-меняе-мость |
исполнение 1 |
исполнение 2 |
|||||
|
1041-0061 |
|
- |
|
45 |
6,3 |
6 |
- |
- |
0,047 |
- |
|
1041-0062 |
|
- |
|
10,0 |
0,072 |
- |
||||
|
1041-0063 |
|
- |
|
56 |
6,3 |
0,073 |
- |
|||
|
1041-0064 |
|
- |
|
10,0 |
0,114 |
- |
||||
|
1041-0065 |
|
1041-0066 |
|
63 |
8,0 |
7 |
32 |
14 |
0,123 |
0,078 |
|
1041-0067 |
|
1041-0068 |
|
12,0 |
0,169 |
0,115 |
||||
|
1041-0069 |
|
1041-0071 |
|
71 |
8,0 |
40 |
0,142 |
0,102 |
||
|
1041-0072 |
|
1041-0073 |
|
12,0 |
0,212 |
0,152 |
||||
|
1041-0074 |
|
1041-0075 |
|
80 |
10,0 |
50 |
0,216 |
0,149 |
||
|
1041-0076 |
|
1041-0077 |
|
14,0 |
0,301 |
0,209 |
||||
|
1041-0078 |
|
1041-0079 |
|
90 |
10,0 |
8 |
16 |
0,276 |
0,188 |
|
|
1041-0081 |
|
1041-0082 |
|
14,0 |
0,330 |
0,263 |
||||
|
1041-0083 |
|
1041-0084 |
|
100 |
12,0 |
60 |
0,394 |
0,253 |
||
|
1041-0085 |
|
1041-0086 |
|
16,0 |
0,526 |
0,340 |
||||
|
1041-0067 |
|
1041-0088 |
|
110 |
14,0 |
0,547 |
0,322 |
|||
|
1041-0089 |
|
1041-0091 |
|
18,0 |
0,704 |
0,415 |
||||
|
- |
|
1041-0092 |
|
125 |
16,0 |
|
80 |
18 |
- |
0,528 |
|
- |
|
1041-0093 |
|
20,0 |
- |
0,660 |
||||
|
- |
|
1041-0094 |
|
140 |
18,0 |
- |
100 |
18 |
- |
0,741 |
|
- |
|
1041-0095 |
|
22,0 |
- |
0,885 |
||||
|
- |
|
1041-0096 |
|
160 |
20,0 |
110 |
- |
0,957 |
||
|
- |
|
1041-0097 |
|
25,0 |
- |
1,197 |
||||
Пример условного обозначения траверсы размерами D = 63 мм, H = 8,0 мм, исполнения 1:
Траверса 1041-0065 ГОСТ 18778-80
2. Материал - сталь марки 45 по ГОСТ 1050-74.
3. Твердость - 42...46 HRCэ.
(Измененная редакция, Изм. № 1).
4. Допуск параллельности поверхностей А и Б - по 6-й степени точности ГОСТ 24643-81.
5. Технические требования - по ГОСТ 18824-80.
6. Маркировать: условное обозначение траверсы без наименования и товарный знак предприятия-изготовителя.
7. Пример применения траверс дан в справочном приложении к ГОСТ 18777-80.
