ГОСТ 18511-73 Крышки торцовые глухие. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ТОРЦОВЫЕ ГЛУХИЕ

Конструкция и размеры

ГОСТ 18511-73

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ТОРЦОВЫЕ ГЛУХИЕ

Конструкция и размеры

Blind end caps.

Design and dimensions

ГОСТ
18511-73*

Взамен

ГОСТ 11638-65,

ГОСТ 11639-65,

ГОСТ 11640-65

Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 27.03.73 № 690. Срок введения установлен

с 01.01.75

Постановлением Госстандарта от 27.07.92 № 782 снято ограничение срока действия

1. Настоящий стандарт распространяется на торцовые глухие крышки, предназначенные для герметизации узлов подшипников качения, осевой фиксации подшипников и восприятия осевых нагрузок.

Стандарт не распространяется на крышки для сборочных единиц, к которым предъявляются требования наименьшей массы (транспортное машиностроение) и пониженной точности фиксирования подшипников (сельскохозяйственное машиностроение), а также специального исполнения (со срезанным фланцем с унифицированным в пределах сборочной единицы крепежными деталями и др.).

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

2. Крышки должны изготовляться типов: 1 - плоские; 2 - низкие; 3 - высокие.

3. Крышки каждого типа должны изготовляться исполнений: 1 - с креплением винтами; 2 - с креплением болтами.

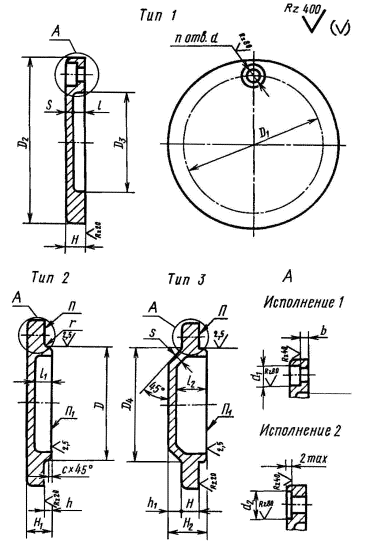

4. Конструкция и размеры крышек должны соответствовать указанным на чертеже и в таблице.

Примечания:

1. Допускается изготовление на крышках отверстий для смазки или установки масленок.

2. При использовании крышек для монтажа подшипников с выступающими элементами сепараторов необходима проверка наличия зазора между крышкой и сепаратором.

Размеры, мм

D d11	D₁	D₂	D₃	D₄	d	d₁	d₂	n	Н^*	Н₁^*	Н₂^*	l	l₁	l₂	h	h₁	b	s	c	r	Масса крышки, кг ≈
D d11	D₁	D₂	D₃	D₄	d	d₁	d₂	n	Н^*	Н₁^*	Н₂^*	l	l₁	l₂	h	h₁	b	s	c	r	Тип 1	Тип 2	Тип 3
13	22	34	9	-	4,8	8	10	3	6	9	-	3	6	-	3	-	2	3	0,6	0,3	0,03	0,03	-
14	22	34	10																			0,03
15	25	36	11																			0,04
16
17
18	28	40	14																		0,04	0,05
19
20
21	32	45	16	21	5,8	10	12		8	12	17	4	8	13	4	5	3	4			0,07	0,08	0,08
22	32	45	16	22																	0,07	0,08	0,08
24	36	50	18	24																	0,09	0,10	0,11
26	36	50	18	26																	0,09	0,10	0,11
28	42	55	24	28																	0,11	0,12	0,13
30				30
32				32
35	48	65	28	35							18			14		6					0,16	0,17	0,19
37	48	65	28	37							18			14		6					0,16	0,17	0,19
40	54	70	34	40	7	12	14	4	10	15	20	5	10	15	5	5	4	5		0,6	0,21	0,22	0,23
42	54	70	34	42																	0,21	0,22	0,23
44	60	78	38	44																	0,24	0,26	0,27
45				45															1,0
47				47															1,0
50	66	82	44	50	1	12	14	4	10	15	20	5	10	15	5	5	4	5	1,0	0,6	0,29	0,31	0,32
52	66	82	44	52							20			15		5					0,29	0,31	0,32
55	75	95	48	55							22			17		7					0,36	0,38	0,40
58	75		48	58																	0,36	0,38	0,40
60	78		52	60																	0,40	0,42	0,45
62	78		52	62																	0,40	0,42	0,45
65	84	105	58	65	9	15	20		12	18	26	6	12	20	6	8		6			0,57	0,60	0,67
68	84	105	58	68																	0,57	0,60	0,67
70	90	110	62	70																	0,63	0,67	0,74
72			62	72
75			64	75
80	100	120	72	80				6													0,71	0,75	0,83
85	100	120	72	85																	0,71	0,75	0,83
90	110	130	80	90																	0,84	0,92	1,00
95	110	130	80	95																	0,84	0,92	1,00
100	120	145	90	100	11	18	24		15	23	32	8	16	25	8	9	5	7	1,6		1,20	1,30	1,50
105	130	155	95	105																	1,40	1,60	1,70
110	130	155	95	110																	1,40	1,60	1,70
115	140	165	105	115																	1,60	1,70	1,90
120	140	165	105	120																	1,60	1,70	1,90
125	150	175	115	125	11	18	24	6	15	23	32	8	16	25	8	9	5	7	1,6	0,6	1,80	2,00	2,10
130	150	175	115	130																	1,80	2,00	2,10
135	160	185	125	135																	2,00	2,20	2,40
140	160	185	125	140																	2,30	2,50	2,70
145	170	195	130	145																	2,30	2,50	2,70
150	180	210	135	150	13	20	26		18	28	40	10	20	32	10	12	6	8		0,8	3,20	3,40	3,70
155	180	210	135	155																	3,20	3,40	3,70
160	190	220	145	160																	3,50	3,70	4,00
165	190	220	145	165																	3,50	3,70	4,00
170	200	230	155	170																	3,80	4,00	4,40
175	200	230	155	175																	3,80	4,00	4,40
180	210	240	160	180																	4,20	4,50	4,80
190	225	255	175	190																	4,60	4,90	5,20
200	225	255	175	200																	4,60	4,90	5,20
210	235	265	190	210																	4,80	5,20	5,60
215	250	280	200	215																	5,40	5,70	6,10
220	250	280	200	220																	5,40	5,70	6,10
225	265	300	208	225	17	28	32		23	35	50	13	25	40	12	15	7	10			7,80	8,50	8,80
230	265	300	208	230																	7,80	8,50	8,80
240	280	315	220	240																	8,70	9,30	9,80
250	280	315	220	250																	8,70	9,30	9,80
260	300	335	240	260	17	28	32	8	23	35	50	13	25	40	12	15	7	10	1,6	0,8	9,50	10,10	10,60
270	300	335	240	270																	9,50	10,10	10,60
280	320	355	260	280																	10,50	11,20	11,80
290	320	355	260	290																	10,50	11,20	11,80
300	340	375	280	300																	11,60	12,70	13,30
310	340	375	280	310																	11,60	12,70	13,30

^* Размеры для справок.

Примечание.

Для крышек типа 1 наружный диаметр подшипника, для которого предусмотрена крышка, соответствует размеру D для типов 2 и 3.

Пример условного обозначения торцовой глухой крышки типа 1, исполнения 2, диаметром D = 65 мм:

Крышка 12-65 ГОСТ 18511-73

(Измененная редакция, Изм. 1, 2).

5. Технические требования - по ГОСТ 18514-73.

6. Дополнительные размеры элементов крышек указаны в приложении к ГОСТ 11641-73.

ПРИЛОЖЕНИЕ. (Исключено, Изм. № 2).
