ГОСТ 18360-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КАЛИБРЫ-СКОБЫ ЛИСТОВЫЕ
ДЛЯ ДИАМЕТРОВ от 3 до 260 мм

РАЗМЕРЫ





МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 18360-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 18360-73, ГОСТ 18361-73, ГОСТ 18362-73, ГОСТ 18363-73, ГОСТ 18364-73

5. ПЕРЕИЗДАНИЕ. Сентябрь 2005 г.



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ-СКОБЫ ЛИСТОВЫЕ ДЛЯ ДИАМЕТРОВ
от 3 до 260 мм

Размеры

Plate snap-guages for diameters from 3 to 260 mm.
Dimensions

ГОСТ
18360-93

Дата введения 01.01.95

Настоящий стандарт распространяется на гладкие листовые односторонние и двусторонние двупредельные калибры-скобы для контроля валов диаметрами от 3 до 260 мм.

Калибры-скобы для диаметров от 3 до 180 мм предназначены для контроля валов с допусками по ЕСДП 6-го и более грубых квалитетов и по системе ОСТ 2-го и более грубых классов точности; для диаметров свыше 180 до 260 мм - для контроля валов с допусками по ЕСДП 8-го и более грубых квалитетов и по системе ОСТ 3-го и более грубых классов точности.

Требования настоящего стандарта являются обязательными, кроме пп. 1 (примечания), 5 (последний абзац), 8.

1. Конструкция и основные размеры односторонних калибров-скоб должны соответствовать указанным на рисунке 1 и в таблице 1, двусторонних калибров-скоб - на рисунке 2 и в таблице 2.

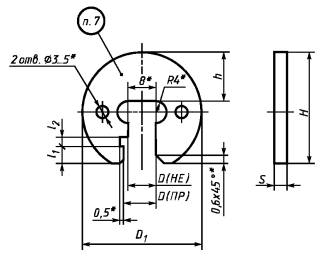

Калибры-скобы односторонние для диаметров от 3 до 10 мм

* Размеры рекомендуемые.

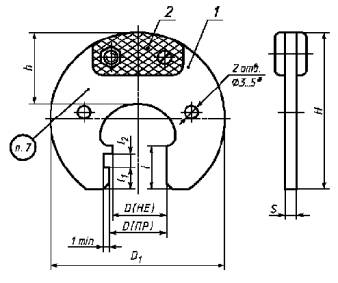

Калибры-скобы односторонние для диаметров св. 10 до 100 мм

* Размеры рекомендуемые.

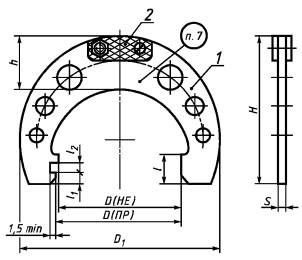

Калибры-скобы односторонние для диаметров св. 100 до 260 мм

1 - корпус; 2 - ручка-накладка по ГОСТ 18369

Рисунок 1

Примечания

1. Калибры-скобы диаметром до 20 мм включительно изготовляют без ручек-накладок.

2. Допускается не изготовлять отверстия диаметром 3 - 5 мм у калибров-скоб для контроля диаметров св. 3 до 100 мм.

Таблица 1

Размеры, мм

Dном

D1

Н

h

l

l1

l2

s

Масса, кг, не более

От 3 до 10

38

36

15

-

6

3

4

0,03

Св. 10 до 20

60

55

24

18

11

5

0,09

Св. 20 до 30

75

68

30

20

13

0,14

Св. 30 до 40

95

82

37

22

0,20

Св. 40 до 56

120

100

44

25

15

6

0,36

Св. 56 до 70

140

118

50

28

17

4

0,47

Св. 70 до 85

160

135

55

32

20

0,58

Св. 85 до 100

180

150

59

36

21

6

0,70

Св. 100 до 120

215

170

65

40

24

7

1,00

Св. 120 до 140

240

185

70

1,16

Св. 140 до 160

265

200

75

8

1,57

Св. 160 до 180

285

215

80

1,73

Св. 180 до 205

320

245

85

50

27

10

2,09

Св. 205 до 230

350

265

90

2,36

Св. 230 до 260

380

280

95

2,64

Примечание - Для граничных интервалов размеров Dном, отличающихся от нормального ряда Ra 40, калибры-скобы изготовляют по размерам ближайшего предыдущего интервала (например, для Dном = 40,5 мм размеры калибра-скобы выбирать из интервала св. 30 до 40 мм).

Калибры-скобы двусторонние для диаметров от 3 до 10 мм

* Размеры рекомендуемые.

Рисунок 2

Примечание - Допускается отверстия диаметром 3 - 5 мм не изготовлять.

Таблица 2

Размеры, мм

Dном

d

L

l

l1

Н

Масса, кг, не более

От 3 до 6

8

40

10

8

25

0,03

Св. 6 до 10

12

50

12

10

32

0,04

2. Обозначение односторонних калибров-скоб для диаметров св. 10 до 260 мм - в соответствии с таблицей 3.

Таблица 3

Обозначение калибров-скоб

Применяемость

Dном, мм

Обозначение калибров-скоб

Применяемость

Dном, мм

8113-0101



10,5

8113-0147



65,0

8113-0102



11,0

8113-0164



67,0

8113-0103



11,5

8113-0149



70,0

8113-0104



12,0

8113-0165



71,0

8113-0105



13,0

8113-0150



72,0

8113-0106



14,0

8113-0151



75,0

8113-0107



15,0

8113-0152



78,0

8113-0108



16,0

8113-0153



80,0

8113-0109



17,0

8113-0154



82,0

8113-0110



18,0

8113-0155



85,0

8113-0111



19,0

8113-0156



88,0

8113-0112



20,0

8113-0157



90,0

8113-0113



21,0

8113-0158



92,0

9113-0114



22,0

8113-0159



95,0

8113-0115



23,0

8113-0160



98,0

8113-0116



24,0

8113-0161



100,0

8113-0117



25,0

8113-0201



102,0

8113-0118



26,0

8113-0202



105,0

8113-0119



27,0

8113-0203



108,0

8113-0120



28,0

8113-0204



110,0

8113-0121



29,0

8113-0205



112,0

8113-0122



30,0

8113-0206



115,0

8113-0123



31,0

8113-0207



120,0

8113-0124



32,0

8113-0208



125,0

8113-0125



33,0

8113-0209



130,0

8113-0126



34,0

8113-0210



135,0

8113-0127



35,0

8113-0211



140,0

8113-0128



36,0

8113-0212



145,0

8113-0129



37,0

8113-0213



150,0

8113-0130



38,0

8113-0214



155,0

8113-0131



39,0

8113-0215



160,0

8113-0132



40,0

8113-0216



165,0

8113-0133



41,0

8113-0217



170,0

8113-0134



42,0

8113-0218



175,0

8113-0135



44,0

8113-0219



180,0

8113-0136



45,0

8113-0301



185,0

8113-0137



46,0

8113-0302



190,0

8113-0138



47,0

8113-0303



195,0

8113-0139



48,0

8113-0304



200,0

8113-0140



50,0

8113-0305



205,0

8113-0141



52,0

8113-0306



210,0

8113-0162



53,0

8113-0307



215,0

8113-0142



55,0

8113-0308



220,0

8113-0163



56,0

8113-0309



225,0

8113-0143



58,0

8113-0310



230,0

8113-0144



60,0

8113-0311



240,0

8113-0145



62,0

8113-0312



250,0

8113-0146



63,0

8113-0313



260,0

3. Обозначение калибров-скоб для диаметров от 3 до 10 мм в соответствии с таблицей 4.

Таблица 4

Обозначение калибров-скоб

Применяемость

Dном, мм

односторонних

двусторонних

односторонних

двусторонних

8113-0001

8102-0201





3,0

8113-0002

8102-0202





3,2

8113-0003

8102-0203





3,4

8113-0004

8104-0204





3,5

8113-0005

8102-0205





3,6

8113-0006

8102-0206





3,8

8113-0007

8102-0207





4,0

8113-0008

8102-0208





4,2

8113-0009

8102-0209





4,5

8113-0010

8102-0210





4,8

8113-0011

8102-0211





5,0

8113-0024

8102-0224





5,3

8113-0025

8102-0225





5,6

8113-0014

8102-0214





6,0

8113-0015

8102-0215





6,3

8113-0016

8102-0216





6,5

8113-0026

8102-0226





6,7

8113-0017

8102-0217





7,0

8113-0027

8102-0227





7,1

8113-0018

8102-0218





7,5

8113-0019

8102-0219





8,0

8113-0020

8102-0220





8,5

8113-0021

8102-0221





9,0

8113-0022

8102-0222





9,5

8113-0023

8102-0223





10,0

Примечания

1. Размеры Dном приняты по ряду Ra 40 нормальных линейных размеров по ГОСТ 6636.

2. Обозначение калибров-скоб промежуточных размеров D - в соответствии с принятым у изготовителя.

3. При обозначении корпуса калибра-скобы (дет. 1) к основному обозначению калибра-скобы добавляют цифры 001, например, для Dном. = 10,5 мм: 8113-0101/001.

Пример условного обозначения гладкого двустороннего листового калибра-скобы диаметром Dном = 3,4 мм для контроля вала с полем допуска h9:

Калибр-скоба 8102-0203 h9 ГОСТ 18360-93

То же, для контроля вала с полем допуска С3:

Калибр-скоба 8102-0203 С3 ГОСТ 18360-93

То же, для приемного калибра-скобы П-ПР:

Калибр-скоба 8102-0203 С3 П-ПР ГОСТ 18360-93

4. Исполнительные размеры калибров-скоб для валов с допусками по ЕСДП - по ГОСТ 21401, с допусками по системе ОСТ - в зависимости от класса точности контролируемого вала - по ОСТ 1203, ОСТ 1205, ОСТ 1208, ОСТ 1209, ОСТ 1219, ОСТ 1220, ОСТ НКМ 1221.

5. Ручки-накладки обязательны только для калибров-скоб для контроля валов диаметрами св. 20 до 180 мм с допусками по ЕСДП 6-го и 7-го квалитетов и 2-го и 2а классов точности по системе ОСТ; для контроля валов диаметрами св. 180 до 260 мм - с допусками по ЕСДП 8-го и 9-го квалитетов и 3-го класса точности - по системе ОСТ.

Ручки-накладки в зависимости от Dном - в соответствии с таблицей 5.

Таблица 5

Dном., мм

Обозначение ручек-накладок (дет. 2) по ГОСТ 18369

Св. 20 до 56

8056-0013

Св. 56 до 100

8056-0015

Св. 100 до 160

8056-0018

Св. 160 до 260

8056-0020

Допускается крепить ручки-накладки приклеиванием или методом горячей формовки. Клеевой шов должен обеспечивать неразъемность соединения. Прочность на сдвиг - не менее 4 МПа (40 кгс/см2).

6. Технические требования - по ГОСТ 2015.

7. Маркировка - по ГОСТ 2015 с добавлением децимального обозначения калибра-скобы по настоящему стандарту.

8. Конструкция и размеры корпуса калибров-скоб указаны в приложении.

ПРИЛОЖЕНИЕ

(рекомендуемое)

Конструкция и размеры корпуса калибра-скобы

Конструкция и размеры корпуса (дет. 1) для диаметров св. 10 до 260 мм должны соответствовать указанным на рисунке 3 и в таблице 6.

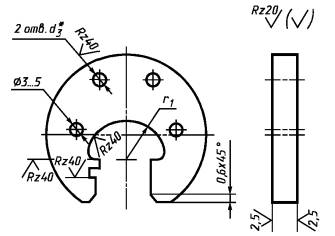

Калибры-скобы односторонние для диаметров св. 10 до 180 мм

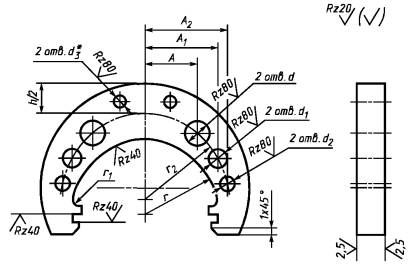

Калибры-скобы односторонние для диаметров св. 100 до 260 мм

* Отверстия d3 - по сопрягаемой дет. 2.

Рисунок 3

Таблица 6

мм

Dном

А

А1

А2

d

d1

d2

r

r1

r2

От 3 до 10

-

-

-

-

-

-

-

-

-

Св. 10 до 20

13

4

Св. 20 до 30

18

5

Св. 30 до 40

23

Св. 40 до 56

31

6

Св. 56 до 70

40

6

Св. 70 до 85

48

8

Св. 85 до 100

55

Св. 100 до 120

-

64

85

30

22

70

6

86

Св. 120 до 140

-

69

94

36

25

80

98

Св. 140 до 160

-

76

105

90

109

Св. 160 до 180

-

80

114

40

30

100

119

Св. 180 до 205

85

122

135

40

32

22

115

8

137

Св. 205 до 230

87

132

149

45

36

25

130

151

Св. 230 до 260

95

143

164

48

38

28

145

166

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2015-84

6, 7

ГОСТ 6636-69

3

ГОСТ 18369-73

1, 5

ГОСТ 21401-75

4

ОСТ 1203

4

ОСТ 1205

4

ОСТ 1208

4

ОСТ 1209

4

ОСТ 1219

4

ОСТ 1220

4

ОСТ НКМ 1221

4
