ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

ПЕРЕДАЧИ ЗУБЧАТЫЕ
КОНИЧЕСКИЕ И ГИПОИДНЫЕ

ДОПУСКИ

ГОСТ 1758-81
(СТ СЭВ 186-75, СТ СЭВ 1161-78)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

ПЕРЕДАЧИ ЗУБЧАТЫЕ
КОНИЧЕСКИЕ И ГИПОИДНЫЕ

Допуски

Basic norms of interchangeability.
Bevel and hypoid gears. Tolerances

ГОСТ
1758-81

(CT СЭВ 186-75,
СТ СЭВ 1161-78)

Взамен
ГОСТ 1758-86

Постановлением Государственного комитета СССР по стандартам от 18 июня 1981 г. № 3000 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на конические и гипоидные зубчатые передачи, и пары (без корпуса) внешнего зацепления с прямыми, тангенциальными и криволинейными зубьями со средним делительным диаметром зубчатых колес от 4000 мм, средним нормальным модулем от 1 до 55 мм с прямолинейным профилем исходного контура и номинальным углом его профиля 20° (для зубчатых колес гипоидных передач за номинальный угол профиля принимается среднее арифметическое значение углов профиля на противоположных сторонах зубьев).

Стандарт полностью соответствует СТ СЭВ 186-75, а в части терминов и обозначений стандартам - СТ СЭВ 643-77 и СТ СЭВ 1161-78.

1. СТЕПЕНИ ТОЧНОСТИ И ВИДЫ СОПРЯЖЕНИЙ

1.1. Устанавливаются двенадцать степеней точности зубчатых колес и передач, обозначаемых в порядке убывания точности цифрами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 и 12.

Примечание. Для степеней точности 1, 2 и 3 допуски и предельные отклонения не даны. Эти степени предусмотрены для будущего развития.

1.2. Для каждой степени точности зубчатых колес и передач устанавливаются нормы: кинематической точности, плавности работы и контакта зубьев зубчатых колес в передаче.

1.3. Допускается комбинирование норм кинематической точности зубчатых колес и передач, норм плавности работы и норм контакта зубьев различных степеней точности.

1.4. При комбинировании норм разных степеней точности, нормы плавности работы зубчатых колес и передач могут быть не более чем на две степени точнее или одну степень грубее норм кинематической точности; нормы контакта зубьев не могут назначаться по степеням точности более грубым, чем нормы плавности.

1.5. Устанавливаются шесть видов сопряжений зубчатых колес в передаче, обозначаемых в порядке убывания гарантированного бокового зазора буквами А, В, С, D, Е и Н (черт. 1).

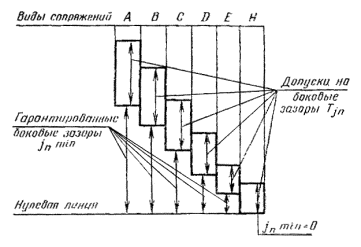

Виды сопряжений и гарантированные боковые зазоры

Черт. 1

Примечание. Сопряжение вида В обеспечивает минимальную величину бокового зазора, при котором исключается возможность заклинивания стальной или чугунной передачи от нагрева при разности температур зубчатых колес и корпуса (чугунного или стального) в 25 °С.

Виды сопряжений зубчатых колес в передаче в зависимости от степени точности по нормам плавности работы указаны в табл. 1.

Таблица 1

Вид сопряжения

А

B

C

D

E

H

Степень точности по нормам плавности работы

4 - 12

4 - 11

4 - 9

4 - 8

4 - 7

4 - 7

Примечание. Приведенные в табл. 1 диапазоны степеней точности являются ориентировочными при выборе боковых зазоров. В необходимых случаях гарантированный боковой зазор может устанавливаться независимо от видов сопряжений, указанных в табл. 2.

1.6. Точность изготовления конических и гипоидных зубчатых колес и передач задается степенью точности, а требования к боковому зазору - видом сопряжения по нормам бокового зазора*.

* См. дополнительно п. 2 справочного приложения 4.

Пример условного обозначения точности передачи или пары со степенью 7 по всем трем нормам точности, с видом сопряжения зубчатых колес С:

7-С ГОСТ 1758-81

Пример условного обозначения точности передачи со степенью точности 7, гарантированным боковым зазорам 400 мкм (не соответствующим ни одному из указанных видов сопряжения):

7-400 ГОСТ 1758-81

1.7. При комбинировании норм разных степеней точности точность зубчатых колес и передач обозначается последовательным написанием трех цифр и буквы. Первая цифра обозначает степень по нормам кинематической точности, вторая - степень по нормам плавности работы, третья - степень по нормам контакта зубьев и буква - вид сопряжения. Между собой цифры и буква разделяются тире.

Пример условного обозначения точности передачи со степенью 8 по нормам кинематической точности, со степенью 7 по нормам плавности работы, со степенью 6 по нормам контакта зубьев, с видом сопряжения В:

8-7-6-В ГОСТ 1758-81

1.8. Термины и обозначения, используемые в настоящем стандарте, соответствуют стандартам СT СЭВ 643-77 и СТ СЭВ 1161-78 и приведены в справочном приложении 1.

2. НОРМЫ ТОЧНОСТИ

2.1. Показатели кинематической точности устанавливаются по табл. 2.

2.1.1. Если кинематическая точность зубчатых колес относительно рабочей оси (см. п. 2.10) соответствует требованиям настоящего стандарта и требование селективной сборки не выдвигается, контроль кинематической точности зубчатых передач не обязателен.

2.1.2. При соответствии кинематической точности окончательно собранной передачи требованиям настоящего стандарта контроль кинематической точности зубчатых колес не является необходимым.

Таблица 2

Показатели кинематической точности

Контролируемый объект

Показатель точности или комплекс

Степень точности

4

5

6

7

8

9

10

11

12

Зубчатые колеса

F¢ir

´

´

´

´

´

-

-

-

-

Fpr и Fpkr

´

´

´

-

-

-

-

-

-

Fpr

-

-

-

´

´

-

-

-

-

Frr и Fcr

´

´

´

´

´

-

-

-

-

Frr

-

-

-

´**

´**

´

´

´

´

Зубчатые пары (поставляемые без корпуса)

F²iåor

-

-

-

-

-

´

´

´

´

F²iåor и F*cr

-

´

´

´

´

-

-

-

-

Зубчатые передачи

F¢ior

´

´

´

´

´

-

-

-

-

FVjr и F*cr

-

´

´

´

´

-

-

-

-

FVjr

-

-

-

-

-

´

´

´

´

* Для колеса и шестерни пары и передачи

** Для зубчатых колес со средним делительным диаметром свыше 1600 мм

Примечания:

1. Допускается, чтобы одна из величин, входящих в комплекс Frr и Fcr или F"iåor и F²сr, превосходила предельное значение, если суммарное влияние обеих величин не превышает F¢i.

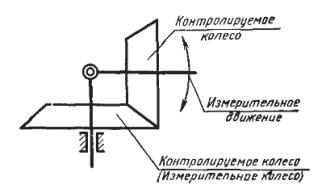

2. Допускается вместо F²iåor в качестве показателя кинематической точности использовать:

колебание относительного положения зубчатых колес пары по нормали за полный цикл F²inor, при этом принимается Fino = F²iåo (см. табл. 5);

колебание измерительного межосевого угла измерительной пары F²iår или относительного положения зубчатых колес измерительной пары по нормали за оборот зубчатого колеса F²inr. Допуски F²iå и F²in устанавливаются равными 0,7 F²iåo.

2.2. Показатели плавкости работы устанавливаются по табл. 3 для степеней точности 4 - 8 в зависимости от граничных значений номинального коэффициента осевого перекрытия и степени точности по нормам контакта (табл. 4), для степеней точности 9 - 12 независимо от eb

Таблица 3

Показатели плавности работы

Контролируемый объект

Показатель точности или комплекс

Степень точности

4

5

6

7

8

9

10

11

12

Зубчатое колесо передачи (пары) с eb не менее указанного в табл. 4

fzkr или fptr и fcr

´

´

´

´

´

-

-

-

-

fPtr

-

-

-

-

-

´

´

´

´

Зубчатое колесо передачи (пары) с eb менее указанного в табл. 4

fptr и fcr

´

´

´

´

´

-

-

-

-

fptr

-

-

-

-

-

´

´

´

´

Зубчатая передача с eb не менее указанного в табл. 4

fzkor и fAMr

´

´

´

´

´

-

-

-

-

fAMr

-

-

-

-

-

´

´

´

´

Зубчатая передача с eb менее указанного в табл. 4

fzzor и fAMr

´

´

´

´

´

-

-

-

-

fAMr

-

-

-

-

-

´

´

´

´

Зубчатая пара с любым eb

f²iåor

-

-

-

-

-

´

´

´

´

Примечания:

1. Взамен отклонения шага fptr в качестве одного из показателей может применяться разность любых шагов fvptr.

2. Показатель fAMr контролируется для каждого элемента передачи.

3. При невозможности осуществлять контроль конических и гипоидных передач 7 и 8 степеней точности по комплексу fzzor и fAMr допускается производить их контроль по fptr с обязательным комплектованием пар на контрольно-обкатном станке по зоне касания.

4. Допускается вместо f²iåor в качестве показателя плавности работы использовать:

колебание относительного положения зубчатых колес пары по нормали на одном зубе f²inor, при этом принимается f²ino = f²iåo (см. табл. 7);

колебание измерительного межосевого угла измерительной пары f²iår или относительного положения зубчатых колес измерительной пары по нормали на одном зубе f²inr. Допуски f²iå и f²in устанавливаются равными 0,7 f²iåo.

Таблица 4

Граничные значения eb

Степень точности по нормам контакта

4 - 5

6 - 7

8

Граничные значения номинального коэффициента осевого перекрытия

1,35

1,55

2,0

2.2.1. Если плавность работы зубчатых передач или пар соответствует требованиям настоящего стандарта, контроль плавности работы зубчатых колес не является необходимым.

2.3. Показателями, определяющими контакт зубьев, являются: в паре - отклонения относительных размеров суммарной зоны касания F¢shr и F¢slr; в передаче - отклонения относительных размеров суммарного пятна контакта Fshr, Fslr и far.

2.4. Правила определения суммарного пятна контакта, его относительные размеры и расположение на сопряженных поверхностях зубьев назначаются конструктором передачи в зависимости от ее служебного назначения, степени нагруженности, жесткости и геометрических особенностей рабочих поверхностей зубьев зубчатых колес.

Для передач, имеющих продольную модификацию зубьев, не допускается выход суммарного пятна контакта на кромки зуба у внутреннего или внешнего торцов.

Для передач, имеющих профильную модификацию, не допускается выход суммарного пятна контакта на кромки у вершин зубьев, а также разрывы пятна контакта по высоте.

Примечание. Если не указаны специальные требования по нагрузке (торможению) зубчатой передачи, пятно контакта устанавливают при легком торможении, обеспечивающем непрерывное контактирование зубьев сопряженных зубчатых колес.

2.5. Зона касания и ее расположение на поверхности зуба устанавливаются в зависимости от требований к данной передаче или согласно справочному приложению 2.

2.6. Допуски и предельные отклонения по нормам кинематической точности, нормам плавности работы и нормам контакта зубьев для различных степеней точности зубчатых колес и передач устанавливаются по табл. 5 - 12.

Примечание. Зависимости допусков и предельных отклонений от геометрических параметров зубчатых колес и передач приведены в справочном приложении 3.

2.7. Нормы кинематической точности, кроме Fr, F²iåo и Fvj, нормы плавности работы и нормы контакта зубьев в передаче в зависимости от условий работы зубчатых колес различными сторонами зубьев по разноименным профилям допускается назначать из разных степеней точности.

По каждой из норм степень точности шестерни и колеса передачи должна назначаться единой.

Таблица 5

Нормы кинематической точности
(Показатели F¢ir, Frr, F²iåor, Fvjr, Fcr)

Степень точности

Обозначение

Средний нормальный модуль mn, мм

Средний делительный диаметр d, мм

До 125

Св. 125 до 400

Св. 400 до 800

Св. 800 до 1600

Св. 1600 до 2500

Св. 2500 до 4000

мкм

4

F¢i

От 1 до 10

Fp + 1,15fc (см. п. 2 примечания)

Fr

От 1 до 3,5

10

15

18

-

-

-

Св. 3,5 до 6,3

11

16

20

22

-

-

Св. 6,3 до 10

13

18

22

25

28

-

Fc

От 1 до 10

6

12

18

28

45

-

5

F¢i

От 1 до 16

Fp + 1,15fc (см. п. 2 примечания)

Fr

От 1 до 3,5

16

22

28

-

-

-

Св. 3,5 до 6,3

18

25

32

36

-

-

Св. 6,3 до 10

20

28

36

40

45

-

Св. 10 до 16

22

32

40

45

50

56

F²iåo

От 1 до 3,5

30

45

56

67

-

-

Св. 3,5 до 6,3

34

48

63

71

-

-

Св. 6,3 до 10

38

53

67

80

-

-

Св. 10 до 16

45

56

80

90

-

-

Fvj

От 1 до 3,5

21

30

40

-

-

-

Св. 3,5 до 6,3

24

34

42

50

-

-

Св. 6,3 до 10

26

36

45

56

60

-

Св. 10 до 16

30

40

50

60

71

75

Fc

От 1 до 16

10

18

28

45

70

90

6

F¢i

От 1 до 16

Fp + 1,15fc (см. п. 2 примечания)

Fr

От 1 до 3,5

25

36

45

-

-

-

Св. 3,5 до 6,3

28

40

50

56

-

-

Св. 6,3 до 10

32

45

56

63

71

-

Св. 10 до 16

36

50

63

71

80

90

F²iåo

От 1 до 3,5

48

71

90

100

-

-

Св. 3,5 до 6,3

53

75

100

110

-

-

Св. 6,3 до 10

60

85

105

125

-

-

Св. 10 до 16

71

95

120

140

-

-

Fvj

От 1 до 3,5

34

50

63

-

-

-

Св. 3,5 до 6,3

36

53

67

75

-

-

Св. 6,3 до 10

42

56

75

90

100

-

Св. 10 до 16

48

63

80

100

110

120

Fc

От 1 до 16

16

28

45

70

110

140

7

F¢i

От 1 до 25

Fp + 1,15fc (см. п. 2 примечания)

Fr

От 1 до 3,5

36

50

63

-

-

-

Св. 3,5 до 6,3

40

56

71

80

-

-

Св. 6,3 до 10

45

63

80

90

100

-

Св. 10 до 16

50

71

90

100

112

125

Св. 16 до 25

60

80

100

112

125

140

F²iåo

От 1 до 3,5

67

100

130

150

-

-

Св. 3,5 до 6,3

75

105

140

160

-

-

Св. 6,3 до 10

85

120

150

180

-

-

Св. 10 до 16

100

130

160

200

-

-

Св. 16 до 25

120

150

180

200

-

-

Fvj

От 1 до 3,5

48

71

90

-

-

-

Св. 3,5 до 6,3

53

75

100

110

-

-

Св. 6,3 до 10

60

80

100

125

140

-

Св. 10 до 16

67

90

110

140

160

170

Св. 16 до 25

80

105

130

150

180

200

Fc

От 1 до 25

22

40

60

100

160

200

8

F¢i

От 1 до 56

Fp + 1,15fc (см. п. 2 примечания)

Fr

От 1 до 3,5

45

63

80

-

-

-

Св. 3,5 до 6,3

50

71

90

100

-

-

Св. 6,3 до 10

56

80

100

112

125

-

Св. 10 до 16

63

90

112

125

140

160

Св. 16 до 25

75

100

125

140

160

180

Св. 25 до 40

-

120

140

160

190

224

Св. 40 до 55

-

-

170

190

220

240

F²iåo

От 1 до 3,5

85

125

160

180

-

-

Св. 3,5 до 6,3

95

130

170

200

-

-

Св. 6,3 до 10

105

150

190

220

-

-

Св. 10 до 16

120

160

200

250

-

-

Св. 16 до 25

150

190

240

280

-

-

Св. 25 до 40

-

240

280

320

-

-

Св. 40 до 55

-

-

320

340

-

-

Fvj

От 1 до 3,5

60

85

110

-

-

-

Св. 3,5 до 6,3

63

90

120

140

-

-

Св. 6,3 до 10

75

100

130

160

170

-

Св. 40 до 16

85

110

140

170

200

220

Св. 16 до 25

100

130

160

190

220

250

Св. 25 до 40

-

160

190

220

260

300

Св. 40 до 55

-

-

220

260

280

320

Fс

От 1 до 55

28

50

80

120

200

250

9

Fr

От 1 до 3,5

56

80

100

-

-

-

Св. 3,5 до 6,3

63

90

112

125

-

-

Св. 6,3 до 10

71

100

125

140

160

-

Св. 10 до 16

80

112

140

160

180

200

Св. 16 до 25

95

125

160

180

200

224

Св. 25 до 40

-

150

180

200

240

280

Св. 40 до 55

-

-

200

240

280

320

F²iåo

От 1 до 3,5

110

160

200

240

-

-

Св. 3,5 до 6,3

120

170

220

250

-

-

Св. 6,3 до 10

130

180

220

280

-

-

Св. 10 до 16

150

200

260

320

-

-

Св. 16 до 25

180

220

280

340

-

-

Св. 25 до 40

-

280

340

400

-

-

Св. 40 до 55

-

-

400

450

-

-

Fvj

От 1 до 3,5

75

110

140

-

-

-

Св. 3,5 до 6,3

80

120

150

170

-

-

Св. 6,3 до 10

90

130

160

200

220

-

Св. 10 до 16

105

140

180

220

250

280

Св. 16 до 25

130

160

200

240

280

320

Св. 25 до 40

-

200

240

280

320

375

Св. 40 до 55

-

-

280

320

360

420

10

Fr

От 1 до 3,5

71

100

125

-

-

-

Св. 3,5 до 6,3

80

112

140

160

-

-

Св. 6,3 до 10

90

125

160

180

200

-

Св. 10 до 16

100

140

180

200

224

250

Св. 16 до 25

120

160

200

224

250

280

Св. 25 до 40

-

180

224

260

300

355

Св. 40 до 55

-

-

260

300

340

400

F²iåo

От 1 до 3,5

130

190

260

280

-

-

Св. 3,5 до 6,3

150

200

280

320

-

-

Св. 6,3 до 10

170

220

300

360

-

-

Св. 10 до 16

190

250

320

400

-

-

Св. 16 до 25

220

280

360

450

-

-

Св. 25 до 40

-

360

420

500

-

-

Св. 40 до 55

-

-

500

560

-

-

Fvj

От 1 до 3,5

90

140

180

-

-

-

Св. 3,5 до 6,3

100

150

190

220

-

-

Св. 6,3 до 10

120

160

200

250

280

-

Св. 10 до 16

130

170

220

270

300

340

Св. 16 до 25

160

200

250

300

360

400

Св. 25 до 40

-

250

300

340

400

450

Св. 40 до 55

-

-

340

400

450

530

11

Fr

От 1 до 3,5

90

125

160

-

-

-

Св. 3,5 до 6,3

100

140

180

200

-

-

Св. 6,3 до 10

112

160

200

224

250

-

Св. 10 до 16

120

180

224

250

280

315

Св. 16 до 25

150

200

250

280

315

355

Св. 25 до 40

-

220

280

315

380

450

Св. 40 до 55

-

-

315

380

450

530

F²iåo

От 1 до 3,5

170

250

320

360

-

-

Св. 3,5 до 6,3

190

260

340

400

-

-

Св. 6,3 до 10

220

280

360

450

-

-

Св. 10 до 16

240

320

400

500

-

-

Св. 16 до 25

280

375

450

560

-

-

Св. 25 до 40

-

450

530

630

-

-

Св. 40 до 55

-

-

630

750

-

-

Fvj

От 1 до 3,5

120

170

220

-

-

-

Св. 3,5 до 6,3

130

180

240

280

-

-

Св. 6,3 до 10

150

200

260

320

340

-

Св. 10 до 16

170

220

280

340

400

420

Св. 16 до 25

200

250

300

380

450

500

Св. 25 до 40

-

300

380

450

500

560

Св. 40 до 55

-

-

450

500

560

670

12

Fr

От 1 до 3,5

112

160

200

-

-

-

Св. 3,5 до 6,3

125

180

224

250

-

-

Св. 6,3 до 10

140

200

250

280

315

-

Св. 10 до 16

150

224

280

315

355

400

Св. 16 до 25

180

250

315

360

400

450

Св. 25 до 40

-

280

360

420

480

560

Св. 40 до 55

-

-

420

480

560

630

F²iåo

От 1 до 3,5

200

300

400

450

-

-

Св. 3,5 до 6,3

240

340

420

500

-

-

Св. 6,3 до 10

260

360

450

560

-

-

Св. 10 до 16

300

400

500

600

-

-

Св. 16 до 25

360

450

560

670

-

-

Св. 25 до 40

-

560

670

800

-

-

Св. 40 до 55

-

-

800

900

-

-

Fvj

От 1 до 3,5

150

200

280

-

-

-

Св. 3,5 до 6,3

160

220

300

360

-

-

Св. 6,3 до 10

180

250

320

400

450

-

Св. 10 до 16

200

280

340

440

500

530

Св. 16 до 25

250

320

380

480

560

630

Св. 25 до 40

-

400

450

530

630

710

Св. 40 до 55

-

-

560

630

710

800

Примечания:

1. Принятые обозначения:

F¢i - допуск на кинематическую погрешность зубчатого колеса;

Fr - допуск на биение зубчатого венца;

Fc - допуск на погрешность обката;

F²iåo - допуск на колебание измерительного межосевого угла пары за полный цикл;

Fvj - допуск на колебание бокового зазора в паре.

2. Для определения F¢i принимают Fp = Fpk по табл. 6 при  (или ближайшем к нему целом большом числе) и fc по табл. 7.

3. Допуск F¢io на наибольшую кинематическую погрешность передачи равен сумме допусков на кинематическую погрешность ее зубчатых колес. Для передач, составленных из зубчатых колес, имеющих кратные между собой числа зубьев при отношении этих чисел не более трех (1, 2, 3), допуск на наибольшую кинематическую погрешность передачи, при ее селективной сборке, может быть сокращен на 25 % или более, исходя из расчета.

4. Допуск на колебание бокового зазора в передаче Fvj принимается для диаметра, равного полусумме средних делительных диаметров шестерни и колеса. Для передач, составленных из зубчатых колес, имеющих кратные между собой числа зубьев при отношении этих чисел не более трех (1, 2, 3), допуск на колебание бокового зазора в передаче, при ее селективной сборке, может быть сокращен на 25 % или более, исходя из расчета.

5. Допуск на поступательные перемещения одного из элементов пары в направлении, перпендикулярном общей образующей начальных конусов, F²ino = F²izo.

6. Допуск F²iåo на колебание измерительного межосевого угла пары за полный цикл принимается для диаметра, равного полусумме средних делительных диаметров шестерни и колеса.

2.8. Комплексы показателей точности в соответствии с пп. 2.1, 2.2 и 2.3 и показатели, обеспечивающие гарантированный боковой зазор, устанавливаются изготовителями передач.

Каждый установленный комплекс показателей точности, используемый при контроле передачи, является равноправным с другим. При сравнительной (например, расчетной) оценке влияния точности передач на их эксплуатационные качества, предпочтительными для всех видов передач являются функциональные показатели F¢ior, fzzor, fzkor и относительные размеры суммарного пятна контакта или его отклонения Fsir и Fshr.

2.9. Непосредственный контроль зубчатых колес и передач по всем показателям установленного комплекса не является обязательным, если изготовитель существующей у него системой контроля точности производства гарантирует выполнение соответствующих требований настоящего стандарта.

2.10. Требования настоящего стандарта относятся к зубчатым колесам, установленным на их рабочих осях.

Погрешности, вносимые при использовании в качестве измерительных баз поверхностей, имеющих неточность формы и расположения относительно рабочей оси вращения (например, поверхности отверстия зубчатого колеса, ось которого может не совпадать с рабочей осью), должны быть компенсированы уменьшением производственного допуска или учтены при установлении точности передачи.


Таблица 6

Нормы кинематической точности
(Показатель Fpkr)

Степень точности

Обозначение

Средний нормальный модуль mn, мм

Длина дуги L, мм

До 11,2

Св. 11,2 до 20

Св. 20 до 32

Св. 32 до 50

Св. 50 до 80

Св. 80 до 160

Св. 160 до 315

Св. 315 до 630

Св. 630 до 1000

Св. 1000 до 1600

Св. 1600 до 2500

Св. 2500 до 3150

Св. 3150 до 4000

Св. 4000 до 5000

Св. 5000

мкм

4

Fpk

От   1 до  10

4,5

6

8

9

10

12

18

25

32

40

45

56

63

71

80

5

²     1  ²   16

7

10

12

14

16

20

28

40

50

63

71

90

100

112

125

6

²     1  ²   16

11

10

20

22

25

32

45

63

80

100

112

140

160

180

200

7

²     1  ²   25

16

22

28

32

36

45

63

90

112

140

160

200

224

250

280

8

²     1  ²   25

22

32

40

45

50

63

90

125

160

200

224

280

315

355

400

Примечания:

1. Fpk - допуск на накопленную погрешность k шагов.

2. При отсутствии специальных требований допуск Fpk назначается для длины дуги средней делительной окружности, соответствующей 1/6 части числа зубьев зубчатого колеса (или дуги, соответствующей ближайшему большему числу зубьев).

3. Допуск Fp = Fpk при k = z/2 (или ближайшему большему числу).


Таблица 7

Нормы плавности работы
(Показатели
fptr, fcr, fiåor)

Степень точности

Обозначение

Средний нормальный модуль mn, мм

Средний делительный диаметр d, мм

До 125

Св. 125 до 400

Св. 400 до 800

Св. 800 до 1600

Св. 1000 до 2500

Св. 2500 до 4000

мкм

4

fpt

От   1    до  3,5

±4

±4,5

±5

-

-

-

Св.  3,5 до  6,3

±5

±5,5

±5,5

-

-

-

»     6,3   »   10

±5,5

±6

±7

±7

±8

-

fc

От   1    до 3,5

3

4

5

-

-

-

Св.  3,5 до 6,3

4

4

5

6

-

-

»     6,3   » 10

4

5

6

7

9

-

5

fpt

От   1    до 3,5

±6

±7

±8

-

-

-

Св.  3,5 до 6,3

±8

±9

±9

±10

-

-

»     6,3   » 10

±9

±10

±11

±11

±13

-

»     10    » 16

±11

±11

±13

±13

±14

±16

fc

От   1    до 3,5

4

5

6

-

-

-

Св.  3,5 до 6,3

5

6

7

9

-

-

»     6,3   » 10

6

7

8

10

13

-

»     10    » 16

7

8

9

11

14

18

6

fpt

От   1    до 3,5

±10

±11

±13

-

-

-

Св.  3,5 до 6,3

±13

±14

±14

±16

-

-

»     6,3   » 10

±14

±16

±18

±18

±20

-

»     10    » 16

±17

±18

±20

±20

±22

±25

fc

От   1    до 3,5

5

7

9

-

-

-

Св.  3,5 до 6,3

6

8

10

13

-

-

»     6,3   » 10

8

9

11

14

19

-

»     10    » 16

10

11

13

16

21

28

7

fpt

От   1    до 3,5

±14

±16

±18

-

-

-

Св.  3,5 до 6,3

±18

±20

±20

±22

-

-

»     6,3   » 10

±20

±22

±25

±25

±28

±32

»     10    » 16

±24

±25

±28

±28

±32

±36

»     16    » 25

±30

±32

±36

±36

±40

±40

fc

От   1    до 3,5

8

9

12

-

-

-

Св.  3,5 до 6,3

9

11

14

19

-

-

»     6,3   » 10

11

13

16

21

28

-

»     10    » 16

15

17

20

25

32

42

»     16    » 25

20

22

25

30

38

48

8

fpt

От   1    до 3,5

±20

±22

±25

-

-

-

Св.  3,5 до 6,3

±25

±28

±28

±32

-

-

»     6,3   » 10

±28

±32

±36

±36

±40

-

»     10    » 16

±34

±36

±40

±40

±45

±50

»     16    » 25

±42

±45

±50

±50

±56

±56

»     25    » 40

-

±60

±63

±63

±71

±71

»     40    » 55

-

-

±85

±85

±90

±95

fc

От   1    до 3,5

10

13

18

-

-

-

Св.  3,5 до 6,3

13

15

20

28

-

-

»     6,3   » 10

17

19

24

32

45

-

»     10    » 16

22

25

30

38

50

67

»     16    » 25

30

34

38

48

56

75

»     25    » 40

-

48

53

60

71

90

»     40    » 55

-

-

71

80

90

105

9

fpt

От   1      до 3,5

±28

±32

±36

-

-



Св.  3,5   до 6,3

±36

±40

±40

±45

-

-

»     6,3    » 10

±40

±45

±50

±50

±56

-

»     10     » 16

±48

±50

±56

±56

±63

±71

»     16     » 25

±60

±63

±71

±71

±80

±80

»     25     » 40

-

±85

±90

±90

±100

±100

»     40     » 55

-

-

±112

±125

±125

±140

f²iåo

От   1      до 3,5

53

60

67

-

-

-

Св.  3,5   до 6,3

60

67

75

80

-

-

»     6,3    » 10

71

80

85

90

100

-

»     10     » 16

85

90

100

110

120

125

10

fpt

От   1    до 3,5

±40

±45

±50

-

-

-

Св.  3,5 до 6,3

±50

±56

±56

±63

-

-

»     6,3   » 10

±56

±63

±71

±71

±80

-

»     10    » 16

±67

±71

±80

±80

±90

±100

»     16    » 25

±85

±90

±100

±100

±112

±112

»     25    » 40

-

±120

±125

±125

±140

±140

»     40    » 55

-

-

±160

±160

±180

±180

f²iåo

От   1    до 3,5

67

75

80

-

-

-

Св.  3,5 до 6,3

75

80

90

105

-

-

»     6,3   » 10

90

100

105

120

130

-

»     10    » 16

105

120

130

140

150

160

11

fpt

От   1      до 3,5

±56

±63

±71

-

-

-

Св.  3,5   до 6,3

±71

±80

±80

±90

-

-

»     6,3    » 10

±80

±90

±100

±100

±112

-

»     10     » 16

±100

±100

±112

±112

±125

±140

»     16     » 25

±125

±125

±140

±140

±160

±160

»     25     » 40

-

±170

±180

±180

±200

±200

»     40     » 55

-

-

±224

±250

±250

±280

fiåo

От   1      до 3,5

85

95

105

-

-

-

Св.  3,5   до 6,3

95

105

120

130

-

-

»     6,3    » 10

110

125

140

150

160

-

»     10     » 16

140

150

160

170

180

200

12

fpt

От   1    до 3,5

±80

±90

±100

-

-

-

Св.  3,5 до 6,3

±100

±112

±112

±125

-

-

»     6,3   » 10

±112

±125

±140

±140

±160

-

»     10    » 16

±130

±140

±160

±160

±180

±200

»     16    » 25

±170

±180

±200

±200

±224

±224

»     25    » 40

-

±240

±250

±250

±280

±280

»     40    » 55

-

-

±315

±355

±355

±400

f²iåo

От   1    до 3,5

100

120

130

-

-

-

Св.  3,5 до 6,3

120

130

150

160

-

-

»     6,3   » 10

140

150

170

180

200

-

»     10    » 16

170

190

200

210

240

250

Примечания:

1. Принятые обозначения:

fpt - предельные отклонения шага;

fiåo - допуск на колебание измерительного межосевого угла на одном зубе;

fc - допуск на погрешность обката зубцовой частоты.

2. При установлении допуска на разность любых шагов fvpt в пределах зубчатого колеса взамен предельных отклонений шага его значение не должно превышать 1,6 [fpt].

3. Допуск fiåo на колебание измерительного межосевого угла на одном зубе подсчитывается для диаметра, равного полусумме средних делительных диаметров колеса и шестерни.

4. Для зубчатых колес конических и гипоидных передач с номинальным углом профиля a, не равным 20° величины допусков f²iåo (табл. 7 и fAM табл. 8) умножаются на отношение .


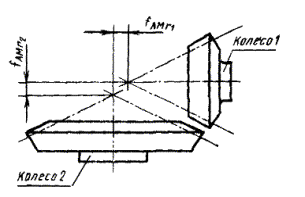

Таблица 8

Нормы плавности работы
(показатель
±fAMr)

Степень точности

Средний нормальный модуль mn, мм

Среднее конусное расстояние R, мм

До 50

Свыше 50 до 100

Свыше 100 до 200

Свыше 200 до 400

Свыше 400 до 800

Свыше 800 до 1600

Свыше 1600

Угол делительного конуса зубчатого колеса d, градусы

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

±fAM, мкм

4

От   1      до 3,5

5,6

4,8

2,0

19,0

16

6,5

42

36

15

95

80

34

210

180

75

-

-

-

-

-

-

Св.  3,5   до 6,3

3,2

2,6

1,1

10,5

9,0

3,6

22

19

8

50

42

18

110

95

40

-

-

-

-

-

-

»     6,3    » 10

-

-

-

6,7

5,6

2,4

15

13

5,0

32

28

12

71

60

25

160

-

-

-

-

-

5

От   1      до 3,5

9,0

7,5

3,0

30

25

10,5

60

50

21

130

110

48

300

250

105

-

-

-

-

-

-

Св.  3,5   до 6,3

5,0

4,2

1,7

16

14

6,0

36

30

13

80

67

28

180

150

63

-

-

-

-

-

-

»     6,3    » 10

-

-

-

11

9,0

3,8

24

20

8,5

53

45

18

110

95

40

250

-

-

-

-

-

»     10     » 16

-

-

-

8,0

7,1

3,0

16

14

5,6

36

30

12

75

63

26

160

140

60

-

-

-

6

От   1      до 3,5

14

12

5,0

48

40

17

105

90

38

240

200

85

530

450

190

-

-

-

-

-

-

Св.  3,5   до 6,3

8,0

6,7

2,8

26

22

9,5

60

50

21

130

105

45

280

240

100

-

-

-

-

-

-

»     6,3    » 10

-

-

-

17

15

6,0

38

32

13

85

71

30

180

150

63

380

-

-

-

-

-

»     10     » 16

-

-

-

13

11

4,5

28

24

10

60

50

21

130

110

45

280

240

100

-

-

-

7

От   1      до 3,5

20

17

7,1

67

56

24

150

130

53

340

280

120

750

630

270

-

-

-

-

-

-

Св.  3,5   до 6,3

11

9,5

4,0

38

32

13

80

71

30

180

150

63

400

340

140

-

-

-

-

-

-

»     6,3    » 10

-

-

-

24

21

8,5

53

45

19

120

100

40

250

210

90

560

-

-

-

-

-

»     10     » 16

-

-

-

18

16

6,7

40

34

14

85

71

30

180

160

67

400

340

140

-

-

-

»     16     » 25

-

-

-

-

-

-

30

26

11

67

56

22

140

120

50

300

250

105

630

530

220

8

От   1    до 3,5

28

24

10

95

80

34

200

180

75

480

400

170

1050

900

380

-

-

-

-

-

-

Св.  3,5 до 6,3

16

13

5,6

53

45

17

120

100

40

250

210

90

560

480

200

-

-

-

-

-

-

»     6,3   » 10

-

-

-

34

30

12

75

63

26

170

140

60

360

300

125

750

-

-

-

-

-

»     10    » 16

-

-

-

26

22

9

56

48

20

120

100

42

260

220

90

560

480

200

-

-

-

»     16    » 25

-

-

-

-

-

-

45

36

15

95

80

32

200

170

70

420

360

150

900

750

320

»     25    » 40

-

-

-

-

-

-

36

30

13

75

63

26

160

130

56

340

280

120

710

600

260

»     40    » 55

-

-

-

-

-

-

-

-

-

67

56

24

140

120

48

280

240

100

600

500

210

9

От    1    до 3,5

40

34

14

140

120

48

300

260

105

670

560

240

1500

1300

530

-

-

-

-

-

-

Св.   3,5 до 6,3

22

19

8

75

63

26

160

140

60

360

300

130

800

670

280

-

-

-

-

-

-

  »     6,3   » 10

-

-

-

50

42

17

105

90

38

240

200

85

500

440

180

1100

-

-

-

-

-

  »     10    » 16

-

-

-

38

30

13

80

67

28

170

150

60

380

300

130

800

670

280

-

-

-

  »     16    » 25













63

53

22

130

110

48

280

240

100

600

500

210

1200

1050

450

  »     25    » 40













50

42

18

105

90

38

220

190

80

480

400

170

1000

850

360

  »     40    » 55



















95

80

32

190

170

71

400

340

140

850

710

300

10

От    1    до 3,5

56

48

20

190

160

67

420

360

150

950

800

340

2100

1700

750

-

-

-

-

-

-

Св.   3,5 до 6,3

32

26

11

105

90

38

240

190

80

500

420

180

1100

950

400

-

-

-

-

-



  »     6,3   » 10

-

-

-

71

60

24

150

130

53

320

280

120

710

600

250

1500

-

-

-

-

-

  »     10    » 16

-

-

-

50

45

18

110

95

40

240

200

85

500

440

180

1100

950

400

-

-

-

  »     16    » 25

-

-

-

-

-

-

85

75

30

190

160

67

400

340

140

420

360

150

1700

1500

630

  »     25    » 40

-

-

-

-

-

-

71

60

25

150

130

53

320

260

110

670

560

240

1400

1200

500

  »     40    » 55

-

-

-

-

-

-

-

-

-

130

110

45

280

240

100

560

480

200

1200

1000

420

11

От    1    до 3,5

80

67

28

280

220

95

600

500

210

1300

1100

500

3000

2500

1050

-

-

-

-

-

-

Св.   3,5 до 6,3

45

38

16

150

130

53

320

280

120

750

600

260

1600

1400

560

-

-

-

-

-

-

  »     6,3   » 10

-

-

-

100

85

34

210

180

75

480

400

160

1000

850

360

2200

-

-

-

-

-

  »     10    » 16

-

-

-

75

63

26

160

130

56

340

280

120

750

630

260

1600

1300

560

-

-

-

  »     16    » 25

-

-

-

-

-

-

120

105

45

260

220

95

560

480

200

1200

1000

420

2500

2100

900

  »     25    » 40

-

-

-

-

-

-

100

85

36

210

180

75

450

380

160

950

780

340

2000

1700

700

  »     40    » 55

-

-

-

-

-

-

-

-



190

160

67

380

320

140

800

670

280

1700

1400

600

12

От    1    до 3,5

110

95

40

380

320

130

850

710

300

1900

1600

670

4200

3600

1500













Св.   3,5 до 6,3

63

53

22

210

180

75

450

380

160

1000

850

360

2200

1900

800













  »     6,3   » 10

-

-

-

140

120

48

300

250

105

670

560

240

1400

1200

500

3000











  »     10    » 16

-

-



105

90

36

220

190

80

480

400

170

1000

850

360

2200

1900

800

-

-

-

  »     16    » 25

-

-

-

-

-

-

170

150

60

380

300

130

800

670

280

1700

1400

600

3600

3000

1300

  »     25    » 40

-

-

-

-

-

-

140

120

50

300

250

105

630

530

220

1300

1100

450

2800

2400

1000

  »     40    » 55

-

-

-

-

-

-

-

-

-

260

220

90

560

450

190

1100

950

400

2400

2000

850

Примечания:

1. Принятое обозначение:

±fAM - предельные осевые смещения зубчатого венца.

2. Величины fAM относятся к немодифицированным передачам.


Таблица 9

Нормы плавности работы
(показатель
fzzor)

Степень точности по показателю плавности работы fzzor

Средний нормальный модуль mn, мм

Частота k циклической погрешности за оборот зубчатого колеса

до 16

Св. 16 до 32

Св. 32 до 63

Св. 63 до 125

Св. 125 до 250

Св. 250 до 500

Св. 500

мкм

4

От    1      до 3,5

4,5

5

5

5,3

5,6

6,3

7,1

Св.   3,5   до 6,3

5,6

5,6

6

6,7

7,1

8

9

Св.   6,3   до 10

6,7

7,1

7,1

8

8,5

9

11

5

От    1      до 3,5

6,7

7,1

7,5

8

8,5

9,5

11

Св.   3,5   до 6,3

8

8,5

9

10

11

12

14

Св.   6,3   до 10

10

11

11

12

13

15

17

Св.   10    до 16

12

13

14

15

16

18

21

6

От    1      до 3,5

10

10

11

12

13

14

16

Св.   3,5   до 6,3

12

13

14

15

16

18

21

Св.   6,3   до 10

14

16

17

18

19

22

25

Св.   10    до 16

18

19

20

22

24

28

32

7

От    1      до 3,5

15

16

17

18

19

21

24

Св.   3,5   до 6,3

18

19

20

22

24

28

30

Св.   6,3   до 10

22

24

24

26

30

34

38

Св.   10    до 16

28

28

30

34

36

42

48

8

От    1      до 3,5

22

24

24

25

28

30

34

Св.   3,5   до 6,3

28

28

30

32

34

40

45

Св.   6,3   до 10

32

34

36

38

42

48

56

Св.   10    до 16

40

42

45

48

53

60

71

Примечания:

1. Принятое обозначение:

fzzo - допуск на циклическую погрешность зубцовой частоты в передаче.

2. При контроле передачи частота k принимается равной z - числу зубьев колеса.

3. Значения fzzo в табл. 9 даны для передач с эффективным коэффициентом осевого перекрытия ebe £ 0,45.

При ebe > 0,45 допуск на циклическую погрешность зубцовой частоты в передаче принимается:

при ebe св. 0,45 до 0,58 равным 0,6 fzzo;

ebe св. 0,58 до 0,67 равным 0,4 fzzo;

ebe св. 0,67 равным 0,3 fzzo,

где fzzo - значения по табл. 9.

Соотношение между эффективным ebe и номинальным eb коэффициентами осевого перекрытия, зависящее от степени точности передачи по нормам контакта, определяется по нижеследующим зависимостям:

Степень точности          4 - 5       ebe = 0,7eb

       »                  »             6 - 7       ebe = 0,6ebe

       »                  »             8            ebe = 0,5ebe

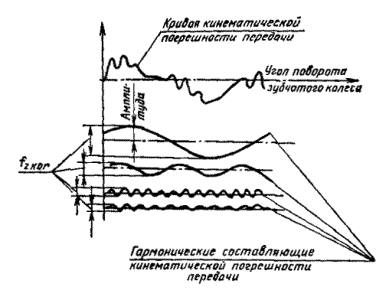

Таблица 10

Нормы плавности работы
(показатели
fzkr или fzkor)

Степень точности

Частота за оборот зубчатого колеса (для передачи за оборот колеса)

Средний делительный диаметр d, мм

До 125

Свыше 125 до 400

Свыше 400 до 800

Свыше 800 до 1600

Свыше 1600 до 2500

Свыше 2500 до 4000

Средний нормальный модуль mn, мм

От 1 до 6,3

Св. 6,3 до 10

От 1 до 6,3

Св. 6,3 до 10

От 1 до 6,3

Св. 0,3 до 10

От 1 до 6,3

Св. 6,3 до 10

От 1 до 6,3

Св. 6,3 до 10

От 1 до 6,3

Св. 6,3 до 10

fzk или fzk0, мкм

4

От   2      до 1

4,5

5,3

6,3

7,1

8,5

9,0

9,0

11

10,5

12

11

13

Св.  4      до 8

3,2

3,8

4,5

5,0

6,0

6,7

6,7

8,0

7,5

8,5

8

9,5

»     8        » 16

2,4

2,8

3,4

4,0

4,5

5,0

5,0

6,0

5,6

6,5

6,3

7,1

»     16     » 32

1,9

2,2

2,8

3,0

3,6

3,8

4,0

4,8

4,5

5,0

4,8

5,6

»     32     » 63

1,5

1,8

2,2

2,5

2,8

3,0

3,2

3,8

3,6

4,0

4,0

4,5

»     63     » 125

1,3

1,5

1,9

2,1

2,5

2,6

2,6

3,2

3,0

3,6

3,4

3,8

»     125   » 250

1,2

1,4

1,8

1,9

2,2

2,2

2,4

2,8

2,6

3,0

3,0

3,4

»     250   » 500

1,1

1,2

1,5

1,7

2,0

2,1

2,2

2,6

2,5

2,8

2,8

3,0

»     500

1,0

1,1

1,4

1,6

1,9

2,0

2,0

2,5

2,2

2,6

2,6

2,8

5

От   2      до 4

7,1

8,5

10,0

11

13,0

14

14,0

18

16

19

18

21

Св.  4      до 8

5,0

6,0

7,1

8,0

9,5

10,5

10,5

13

11

14

13

15

»     8        » 16

3,8

4,5

5,6

6,3

7,1

8,0

8,0

10,0

8,5

10,5

10

11

»     16     » 32

3,0

3,6

4,5

4,8

5,6

6,0

6,3

7,5

7,1

8,0

7,5

9,0

»     32     » 63

2,5

2,8

3,4

4,0

4,5

5,0

5,0

6,3

5,6

6,7

6,3

7,1

»     63     » 125

2,1

2,5

3,0

3,2

4,0

4,2

4,2

5,3

4,8

5,6

5,3

6,0

»     125   » 250

1,9

2,1

2,8

3,0

3,4

3,6

3,8

4,8

4,2

5,0

4,8

5,3

»     250   » 500

1,7

1,9

2,4

2,6

3,0

3,2

3,4

4,2

4,0

4,5

4,2

5,0

»     500

1,6

1,8

2,2

2,5

2,8

3,0

3,2

4,0

3,6

4,2

4,0

4,5

6

От   2      до 4

11

13

16

18

21

22

24

27

26

30

28

32

Св.  4      до 8

8,0

9,5

11

13

15

17

17

20

19

21

21

22

»     8        » 16

6,0

7,1

8,5

10,0

11

12

13

15

14

16

16

17,0

»     16     » 32

4,8

5,6

6,7

7,5

9,0

9,5

10

12

11

12

12

14,0

»     32     » 63

3,8

4,5

5,6

6,0

7,1

7,5

8,0

9,5

9,0

10

10,0

11,0

»     63     » 125

3,2

3,8

4,8

5,3

6,0

6,7

7,5

8,0

7,5

8,0

8,0

9,5

»     125   » 250

3,0

3,4

4,2

4,5

5,3

6,0

7,0

7,1

6,7

7,5

7,5

8,5

»     250   » 500

2,6

3,0

3,8

4,2

5,0

5,3

6,3

6,7

6,3

7,1

6,7

7,5

»     500

2,5

2,8

3,6

4,0

4,8

5,0

6,0

6,3

5,6

6,7

6,3

7,1

7

От   2      до 4

17

21

25

28

32

36

36

42

40

45

45

53

Св.  4      до 8

13

15

18

20

24

26

26

30

30

34

32

38

»     8        » 16

10

11

13

16

18

19

20

22

22

26

25

28

»     16     » 32

8,0

9,0

10

12

14

15

16

18

17

20

19

22

»     32     » 63

6,0

7,1

9,0

10

11

12

13

15

14

16

16

18

»     63     » 125

5,3

6,0

7,5

8,0

10

10

11

12

12

14

13

15

»     125   » 250

4,5

5,3

6,7

7,5

8,5

9,5

10

11

11

12

12

14

»     250   » 500

4,2

5,0

6,0

6,7

8,0

8,5

8,5

10

9,5

11

11

12

»     500

4,0

4,5

5,6

6,3

7,5

8,0

8,0

9,5

9,0

10

10

11

8

От   2      до 4

25

28

36

40

45

50

53

63

56

67

63

71

Св.  4      до 8

18

21

26

30

32

36

38

44

42

50

45

53

»     8        » 16

13

16

19

22

25

28

28

32

30

36

34

40

»     16     » 32

10

12

15

17

19

21

22

26

24

28

28

30

»     32     » 63

8,5

10

12

14

16

17

18

22

20

22

22

25

»     63     » 325

7,5

8,5

10

12

13

15

15

18

17

19

19

22

»     125   » 250

6,7

7,5

9

10,5

12

13

14

16

15

17

17

19

»     250   » 500

6,0

7,0

8,5

10

11

12

12

14

14

16

15

18

»     500

5,6

6,7

8,0

8,5

10

11

11

13

13

15

14

16

Примечание. Принятые обозначения:

fzk - допуск на циклическую погрешность зубчатого колеса;

fzk0 - допуск на циклическую погрешность передачи.

Таблица 11

Нормы контакта зубьев в передаче
(показатель
far)

Степень точности

Среднее конусное расстояние R, мм

До 50

Св. 50 до 100

Св. 100 до 200

Св. 200 до 400

Св. 400 до 800

Св. 800 до 1600

Св. 1600

±fa, мкм

4

10

12

13

15

18

25

32

5

10

12

15

18

25

36

45

6

12

15

18

25

30

40

56

7

18

20

25

30

36

50

67

8

28

30

36

45

60

85

100

9

36

45

55

75

90

130

160

10

67

75

90

120

150

200

280

11

105

120

150

190

250

300

420

12

180

200

240

300

360

450

630

Примечания:

1. ±fa - предельные отклонения межосевого расстояния.

2. Табличные значения fa установлены для передач без продольной модификации зубьев.

Для передач с продольной модификацией величина fa устанавливается независимо от значений, указанных в табл. 11. Эти значения могут быть вычислены по формуле, приведенной в справочном приложении 3.

3. Для гипоидных передач выбор производится по среднему конусному расстоянию колеса передачи.

Таблица 12

Нормы контакта зубьев в передаче
(показатели
Fsir и Fshr и относительные размеры суммарного пятна контакта)

Степень точности

По длине зубьев

По высоте зубьев

С продольной модификацией

Немодифицированных

С профильной модификацией

Немодифицированных

Fsl (в процентах от длины зуба)

Относительный размер суммарного пятна контакта (в процентах длины зуба) не менее

Fsh (процентах от средней глубины захода)

Относительный размер суммарного пятна контакта (в процентах от средней глубины захода) не менее

4 - 5

±10

70

±10

75

6 - 7

±10

60

±10

65

8 - 9

±15

50

±15

55

10 - 12

±15

40

±15

45

Примечание. Принятые обозначения:

Fsl - предельные отклонения относительных размеров суммарного пятна контакта по длине (для модифицированных зубьев).

Fsh - предельные отклонения относительных размеров суммарного пятна контакта по высоте (для модифицированных зубьев).

3. НОРМЫ БОКОВОГО ЗАЗОРА

3.1. Величины гарантированного бокового зазора jnmin для передач с различными видами сопряжений устанавливаются независимо от степеней точности и их комбинирования по табл. 13.

3.2. Гарантированный боковой зазор в передаче обеспечивается выбором предельного отклонения межосевого угла передачи (Еå), наименьшего отклонения средней постоянной хорды зубьев шестерни и колеса () и допусков на них. В справочном приложении 4 приводятся значения указанных показателей.

3.3. Допуск на боковой зазор Тjn настоящим стандартом не регламентируется.

Таблица 13

Нормы бокового зазора
(показатель
jnmin)

Вид сопряжения

Обозначение

Среднее конусное расстояние R, мм

До 50

Св. 50 до 100

Св. 100 до 200

Св. 200 до 400

Св. 400 до 800

Св. 800 до 1600

Св. 1600

Угол делительного конуса шестерни, d1 градусы

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

мкм

H

jnmin

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

0

Е

15

21

25

21

25

30

25

35

40

30

46

52

40

57

70

52

80

105

70

125

175

D

22

33

39

33

39

46

39

54

63

46

72

81

63

89

110

81

125

165

110

195

280

С

36

52

62

52

62

74

62

87

100

74

115

130

100

140

175

130

200

260

175

310

440

В

58

84

100

84

100

120

100

140

160

120

185

210

160

230

280

210

320

42

280

500

710

А

90

130

160

130

160

190

160

220

250

190

290

320

250

360

440

320

500

660

440

780

1100

Примечания:

1. jnmin - гарантированный боковой зазор.

2. Для ортогональных передач jnmin определяют непосредственно из табл. 13 по значениям R; для неортогональных передач jnmin определяют по расчетной величине

где d1 и d2 - углы делительных конусов соответственно шестерни и колеса.

3. Для гипоидных передач выбор jnmin проводится по среднему конусному расстоянию колеса.

ПРИЛОЖЕНИЕ 1

Справочное

ПОЯСНЕНИЯ ТЕРМИНОВ, ОБОЗНАЧЕНИЙ И ОПРЕДЕЛЕНИЙ

1. Кинематическая погрешность передачи

Разность между действительным и номинальным (расчетным) углами поворота ведомого зубчатого колеса передачи. Выражается в линейных величинах длиной дуги его средней делительной окружности (черт. 1)

где z1 - число зубьев ведущего зубчатого колеса;

z2 - число зубьев ведомого зубчатого колеса;

j1 - действительный угол поворота ведущего зубчатого колеса;

j2 - действительный угол поворота ведомого зубчатого колеса;

j3 - номинальный угол поворота ведомого зубчатого колеса.

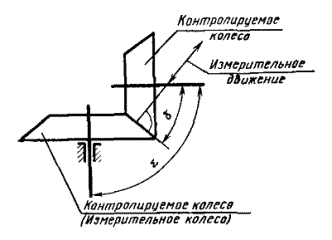

Черт. 1

2. Наибольшая кинематическая погрешность передачи F¢ior

Наибольшая алгебраическая разность значений кинематической погрешности передачи за полный цикл изменения относительного положения зубчатых колес (т.е. в пределах числа оборотов колеса, равного частному от деления числа зубьев шестерни на общий наибольший делитель чисел зубьев обоих зубчатых колес передачи).

3. Допуск на кинематическую погрешность передачи F¢io

4. Кинематическая погрешность зубчатого колеса

Разность между действительным и номинальным (расчетным) углами поворота зубчатого колеса на его рабочей оси, ведомого точным (идеальным) зубчатым колесом при точном взаимном положении осей вращения этих колес.

j2 - угол поворота зубчатого колеса;

х - общий наибольший делитель чисел зубьев z1 и z2 соответственно шестерни и колеса.

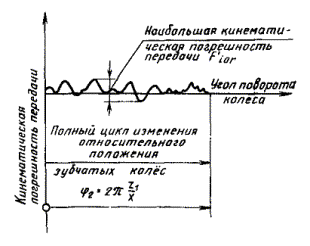

Черт. 2

Выражается в линейных величинах длиной дуги средней делительной окружности.

Примечание. Под рабочей осью зубчатого колеса понимается ось, вокруг которой оно вращается в передаче.

5. Наибольшая кинематическая погрешность зубчатого колеса F¢ir.

Наибольшая алгебраическая разность значений кинематической погрешности зубчатого колеса в пределах его полного оборота (черт. 3).

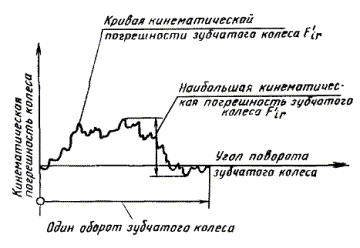

Черт. 3

6. Допуск на кинематическую погрешность зубчатого колеса F¢i

7. Накопленная погрешность k шагов Fpkr

Кинематическая погрешность зубчатого колеса при номинальном его повороте на k целых угловых шагов, k - целое число в пределах от 2 до z/2 (см. примечание 2 к табл. 6) (черт. 4)

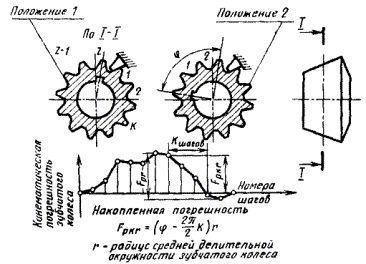

Черт. 4

8. Допуск на накопленную погрешность k шагов Fpk

9. Накопленная погрешность шага по зубчатому колесу FPr

Наибольшая алгебраическая разность значений накопленных погрешностей, найденных для всех значений k в пределах от 2 до z/2.

10. Допуск на накопленную погрешность шага по зубчатому колесу Fp.

11. Биение зубчатого венца Frr

Наибольшая в пределах зубчатого колеса разность расстояний от его рабочей оси до элемента нормального исходного контура (одиночного зуба или впадины), наложенного на профили зубьев зубчатого колеса. Определяется в направлении, перпендикулярном образующей делительного конуса зубчатого колеса примерно на среднем конусном расстоянии.

12. Допуск на биение зубчатого венца Fr

13. Погрешность обката Fcr

Составляющая кинематической погрешности зубчатого колеса, определяемая при вращении его на технологической оси и при исключении циклических погрешностей зубцовой частоты и кратных ей более высоких частот.

Примечания: 1. Под технологической осью зубчатого колеса понимается ось, вокруг которой оно вращается в процессе окончательной механической обработки зубьев по каждой из их сторон.

2. Погрешность обката может определяться как погрешность кинематической цепи деления зубообрабатывающего станка.

14. Допуск на погрешность обката Fc

15. Колебание измерительного межосевого угла пары (измерительной пары):

за полный цикл F²iåor

(за полный оборот зубчатого колеса) (F²iår)

на одном зубе f²iåor (f²iår)

Разность наибольшего и наименьшего измерительных межосевых углов за полный цикл (за оборот колеса) изменения относительного положения зубчатых колес (см. п. 2) пары (измерительной пары) при беззазорном их зацеплении или соответственно на один угловой шаг. Определяется как линейная величина на среднем конусном расстоянии (черт. 5).

16. Допуск на колебание измерительного межосевого угла пары (измерительной пары):

за полный цикл F²iåo

(за оборот зубчатого колеса) (F²iå)

на одном зубе f²iåo (f²iå)

Черт. 5

17. Колебание относительного положения зубчатых колес пары (измерительной пары) по нормали:

за полный цикл F²inor

(за оборот зубчатого колеса) (F²inr)

на одном зубе f²inor (f²inr).

Наибольшая разность положений одного из элементов пары (измерительной пары) относительно другого в направлении, перпендикулярном плоскости, проходящей через общую образующую начальных конусов и касательную к ним (черт. 6)

Черт. 6

18. Допуск на колебание относительного положения зубчатых колес пары (измерительной пары) по нормали:

за полный цикл F²ino

(оборот зубчатого колеса) (F²in)

на одном зубе f²ino (f²in)

19. Колебание бокового зазора в передаче Fvjr

Разность между наибольшим и наименьшим боковыми зазорами в передаче за полный цикл изменения относительного положения зубчатых колес (см. п. 2).

20. Допуск на колебание бокового зазора в передаче Fvj

21. Циклическая погрешность передачи fzkr

Удвоенная амплитуда гармонической составляющей кинематической погрешности передачи (черт. 7)

Черт. 7

22. Допуск на циклическую погрешность передачи fzkо

23. Циклическая погрешность зубцовой частоты в передаче fzzor

Циклическая погрешность в передаче с частотой повторения за оборот колеса, равной числу его зубьев.

24. Допуск на циклическую погрешность зубцовой частоты в передаче fzzo.

25. Циклическая погрешность зубчатого колеса fzkr

Удвоенная амплитуда гармонической составляющей кинематической погрешности зубчатого колеса.

26. Допуск за циклическую погрешность зубчатого колеса fzk

27. Погрешность обката зубцовой частоты fcr

Составляющая кинематической погрешности зубчатого колеса зубцовой частоты и кратных ей более высоких частот, определяемая при вращении колеса на технологической оси при исключении влияния погрешности производящей поверхности инструмента (см. п. 13).

Примечание. Погрешность обката зубцовой частоты может определяться как погрешность кинематической цепи обката зубообрабатывающего станка.

28. Допуск на погрешность обката зубцовой частоты fc

29. Отклонение шага fPtr

Кинематическая погрешность зубчатого колеса при его повороте на один номинальный угловой шаг.

30. Предельные отклонения шага:

верхнее +fPt

нижнее -fPt

31. Осевое смещение зубчатого венца fAMr

Величина смещения зубчатого венца вдоль его оси при монтаже передачи от положения, при котором характеристики зацепления (плавность работы, пятно контакта) являются наилучшими, установленными при обкаточном контроле пары (черт. 8)

32. Предельные осевые смещения зубчатого венца ± fAM

Черт. 8

33. Суммарное пятно контакта

Часть активной боковой поверхности зуба зубчатого колеса, на которой располагаются следы прилегания зубьев парного зубчатого колеса в собранной передаче после вращения под нагрузкой, устанавливаемой конструктором.

Примечание. Определяются относительные размеры суммарного пятна контакта в процентах: по длине зуба - отношение расстояния между крайними точками следов прилегания к длине зуба; по высоте зуба - отношение средней высоты следов прилегания к средней высоте зуба соответствующей активной боковой поверхности.

34. Отклонения относительных размеров суммарного пятна контакта:

по длине Fslr

по высоте Fshr

Алгебраическая разность между действительным и номинальным относительными размерами суммарного пятна контакта (черт. 9)

I - наибольший предельный размер пятна контакта; II - номинальный размер пятна контакта; III - наименьший предельный размер пятна контакта

Черт. 9

35. Предельные отклонения относительных размеров суммарного пятна контакта:

по длине ±Fsl

по высоте ±Fsh

36. Суммарная зона касания

Суммарное пятно контакта, полученное при легком торможении ведомого зубчатого колеса пары, обеспечивающем непрерывное контактирование сопряженных зубьев на контрольно-обкатном станке.

37. Предельные отклонения относительных размеров суммарной зоны касания:

по длине ±F¢sl

по высоте ±F¢sh

38. Отклонения межосевого угла передачи Eår

Разность между действительным и номинальным межосевыми углами в передаче.

Определяется на среднем конусном расстоянии в линейных величинах.

39. Предельные отклонения межосевого угла передачи ±Eå

40. Отклонение межосевого расстояния far

Разность между действительным и номинальным межосевыми расстояниями в передаче.

Примечание. В конических зубчатых передачах номинальное межосевое расстояние равно нулю.

41. Предельные отклонения межосевого расстояния ±fa

42. Гарантированный боковой зазор jnmin

Наименьший предписанный боковой зазор.

Определяется на среднем конусном расстоянии.

43. Допуск на боковой зазор Tjn

44. Наименьшее отклонение средней постоянной хорды зуба

Наименьшее предписанное уменьшение постоянной хорды зуба, осуществляемое с целью обеспечения в передаче гарантированного бокового зазора.

45. Допуск на среднюю постоянную хорду зуба

Разность предельных отклонений средней постоянной хорды зуба.

46. Наименьшее отклонение средней делительной толщины зуба по хорде

Наименьшее предписанное уменьшение средней делительной толщины зуба, осуществляемое с целью обеспечения в передаче гарантированного бокового зазора.

47. Допуск на среднюю делительную толщину зуба по хорде

Разность предельных отклонений средней делительной толщины зуба по хорде.

ПРИЛОЖЕНИЕ 2

Справочное

Номинальные относительные размеры суммарной зоны касания по длине и высоте зубьев и их предельные отклонения

Степень точности

Передачи с локализованным контактом

По длине зуба F¢sl (в процентах от длины зуба)

По высоте зуба F¢sh (в процентах от средней глубины захода)

Номинальный размер

Предельные отклонения

Номинальный размер

Предельные отклонения

4 - 5

От 65 до 80

±10

От  75 до 90

±10

6 - 7

   ² 60   ² 75

±10

  ²   75  ² 90

±10

8 - 9

   ² 50   ² 70

±15

  ²   70  ² 85

±15

10 - 12

   ² 40   ² 65

±15

  ²   60  ² 80

±15

ПРИЛОЖЕНИЕ 3

Справочное

Зависимости предельных отклонения и допусков по нормам кинематической точности, плавности работы и контакта зубьев от геометрических параметров зубчатых колес

Степень точности

FP

Fr

±fpt

1

2

B = 0,25A

B = 1,4A

B = 0,25A

В

С

A

С

A

С

A

С

4

1,25

2,5

0,90

11,2

0,4

4,8

0,25

3,15

5

2,0

4,0

1,40

18,0

0,63

7,5

0,40

5,0

6

3,15

6,0

2,24

28,0

1,0

12,0

0,63

8,0

7

4,45

9,0

3,15

40,0

1,4

17,0

0,90

11,2

8

6,3

12,5

4,0

50,0

1,75

21,0

1,25

16,0

9

9,0

18,0

5,0

63,0

2,2

26,5

1,8

22,4

10

12,5

25,0

6,3

80,0

2,75

33,0

2,5

31,5

11

17,5

35,5

8,0

100,0

3,44

41,5

3,55

45,0

12

25,0

50,0

10,0

125,0

4,3

51,5

5,0

63,0

Продолжение

Степень точности

fc

Fc

fzzo

fa

A × mB × zC

B = 0,0125A

A

С

A

A

A

В

С

A

С

4

0,21

3,4

1,30

0,012

2,5

0,315

0,115

0,94

4,7

5

0,34

4,2

2,05

0,020

3,46

0,349

0,123

1,20

6,0

6

0,53

5,3

3,25

0,031

5,135

0,344

0,126

1,5

7,5

7

0,84

6,7

4,55

0,044

7,69

0,348

0,125

1,87

9,45

8

1,34

8,4

5,68

0,055

9,27

0,185

0,072

3,0

15,0

9

2,1

1,34

7,10

0,068

-

-

-

4,75

24,0

10

3,35

21,0

8,88

0,086

-

-

-

7,5

37,5

11

5,3

34,0

11,10

0,107

-

-

-

12,0

60,0

12

8,4

53,0

13,90

0,134

-

-

-

19,0

94,5

F¢i = Fp + 1,15fc; Fvj = 1,36Fr; F²iå0 = 1,96Fr; f²iå0 = 1,96FPt;



jnmin = 0 для сопряжения Н, а для сопряжений Е, D, С, В, А величина jnmin = IT7 ¸ IТ11 соответственно, где IT - величина допуска соответствующего квалитета, определяемая в зависимости от расчетной величины Aфикт. = Rsin2d1, имитирующей межосевое расстояние цилиндрической зубчатой передачи.

Примечания:

1. Принятые обозначения: d - средний делительный диаметр зубчатого колеса; тп - средний нормальный модуль; z - число зубьев зубчатого колеса; L - длина дуги средней делительной окружности; R - среднее конусное расстояние; d1 - угол делительного конуса шестерни; k - частота циклической погрешности fzk за оборот зубчатого колеса.

2. При расчете допусков значения d, mn, L, R принимаются как средние арифметические, а значения частот (k) как средние геометрические в интервале (геометрические параметры в миллиметрах, допуски и предельные отклонения - в микрометрах).

3. В табл. 5 стандарта внесены меньшие из величин Fr, подсчитанных по зависимостям 1 и 2 таблицы.

4. fzk и fzko подсчитаны для каждой степени точности при условных значениях Fr, соответствующих соседней более точной степени.

5. Величины fa в табл. 11 стандарта даны для передач без продольной модификации зубьев. Для передач с продольной модификацией зубьев fa могут быть подсчитаны по формуле:

где Fsl - по табл. 12 стандарта, r1 и r2 - радиусы продольной кривизны сопряженных зубьев соответственно меньший и больший. Расчетные значения должны быть уменьшены до технологически достижимых и экономически оправданных значений.

6. Числовые значения допусков и предельных отклонений в стандарте округлены по рядам R20 и R40.

ПРИЛОЖЕНИЕ 4

Справочное

ПОКАЗАТЕЛИ, ОПРЕДЕЛЯЮЩИЕ ГАРАНТИРОВАННЫЙ БОКОВОЙ ЗАЗОР

1. Показателями, определяющими гарантированный боковой зазор, являются: предельные отклонения межосевого угла передачи Eå (табл. 2) наименьшее отклонение средней постоянной хорды зубьев шестерни и колеса  (табл. 3 и 4) допуски на них  (табл. 5).

2. Предусматриваются пять видов допусков на боковой зазор, назначаемых в зависимости от биения зубчатого венца и обозначаемых буквами а, b, с, d и h. Рекомендуемые сочетания указанных видов допусков на боковой зазор с видами сопряжений приведены в табл. 1.

Таблица 1

Вид сопряжения

А

В

С

D

Е

Н

Вид допуска на боковой зазор

а

b

с

d

h

При выборе вида допуска на боковой зазор в сочетании с видом сопряжения, отличающимся от указанного в табл. 1, обозначение вида сопряжения передачи дополняется буквой, характеризующей вид допуска на боковой зазор. Обе буквы пишутся слитно.

3. Допуск  в любых случаях не может устанавливаться меньше величин, соответствующих виду допуска на боковой зазор h по табл. 5.

4. При индивидуальном комплектовании пар допускается принимать действительную толщину зуба одного из зубчатых колес передачи за номинальную.

Таблица 2

Предельные отклонения межосевого угла передачи Eå

Вид сопряжения

Среднее конусное расстояние R, мм

До 50

Св. 50 до 100

Св. 100 до 200

Св. 200 до 400

Св. 400 до 800

Св. 800 до 1600

Св. 1600

Угол делительного конуса шестерни d1, градусы

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

До 15

Св. 15 до 25

Св. 25

± Eå, мкм

Н, Е

7,5

10

12

10

12

15

12

17

20

15

24

26

20

28

34

26

40

53

34

63

85

D

11

16

19

16

19

22

19

26

32

22

36

40

32

45

56

40

63

85

56

95

140

С

18

26

30

26

30

32

30

45

50

32

56

63

50

71

85

63

100

130

85

160

220

В

30

42

50

42

50

60

50

71

80

60

90

100

80

110

140

100

160

210

140

250

340

А

45

63

80

63

80

95

80

110

125

95

140

160

125

180

220

160

250

320

222

380

530

Примечания:

1. В табл. 2 приведены значения Eå для ортогональных передач. Для неортогональных передач Es принимают равным половине jnmin, вычисленному в соответствии с указанием по п. 2 примечания к табл. 13 стандарта.

2. Для гипоидных передач выбор Eå производится по среднему конусному расстоянию колеса.

3. Предельные отклонения межосевого угла Eå могут назначаться односторонними или несимметричными (когда этому не препятствует конструкция узла, содержащего зубчатую передачу), без изменения поля допуска на межосевой угол.

4. Для зубчатых колес конических и гипоидных передач с номинальным углом профиля a, не равным 20°, величина предельного отклонения межосевого угла Eå определяется умножением табличных значений на отношение .

Таблица 3

Наименьшее отклонение средней постоянной хорды зуба

Вид сопряжения

Степень точности по плавности

Средний нормальный модуль mn, мм

Средний делительный диаметр d, мм

До 125

Св. 125 до 400

Св. 400 до 800

Св. 800 до 1000

Угол делительного конуса, градусы

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

До 20

Св. 20 до 45

Св. 45

, мкм

Н

7

От.  1    до 3,5

20

20

22

28

32

30

36

50

45

-

-

-

Св.  3,5   ² 6,3

22

22

25

32

32

30

38

55

45

75

85

80

²     6,3   ² 10

25

25

28

36

36

34

40

55

50

80

90

85

²     10    ² 16

28

28

30

36

38

36

48

60

55

80

100

85

²     16    ² 25

-

-

-

40

40

40

50

65

60

80

100

90

Примечания:

1. Для определения величин  при других степенях точности и видах сопряжений значения  приведенные в табл. 3, умножаются на коэффициент K1, значения которого приведены в табл. 4.

2. При несимметричном допуске на межосевой угол (см. примечание 3 к табл. 2) значения , определяемые по табл. 3 и 4, должны быть скорректированы:

при увеличении верхнего отклонения межосевого угла путем уменьшения  величину (Eåså) tga, где Eås - измененное верхнее предельное отклонение межосевого угла Eå - значение верхнего предельного отклонения межосевого угла по табл. 2 при уменьшении верхнего отклонения межосевого угла - путем увеличения  на величину (|Eå| - |Еåi|) tga, где Еåi - измененное нижнее предельное отклонение межосевого угла.

3. Допускается сумму наименьших отклонений средней постоянной хорды зуба шестерни и колеса относить к одному из них.

4. При невозможности определить среднюю постоянную хорду зуба допускается значения наименьшего отклонения средней постоянной хорды зуба по табл. 3 и допуска на нее по табл. 5 относить к средней делительной толщине зуба по хорде с заменой обозначений  и  соответственно на  и .

5. Значения , для зубчатых колес со средним делительным диаметром свыше 1600 мм, боковой зазор которых регулируется при монтаже передачи, настоящим положением не устанавливаются.

6. При измерении толщины зубьев на внешнем торце зубчатых колес наименьшее отклонение средней постоянной хорды зуба  и допуск  на нее (см. табл. 5) увеличиваются в отношении , где Re - внешнее конусное расстояние.

Таблица 4

Коэффициенты для определения  при степенях точности и видах сопряжений, отличающихся от 7-Н

Сопряжение

Коэффициент K1

Степень точности по нормам плавности

4 - 6

7

8

9

10

И

12

H

0,9

1,0

-

-

-

-

-

Е

1,45

1,6

-

-

-

-

-

D

1,8

2,0

2,2

-

-

-

-

С

2,4

2,7

3,0

3,2

-

-

-

В

3,4

3,8

4,2

4,6

4,9

-

-

А

5,0

5,5

6,0

6,6

7,0

7,8

9,0

Таблица 5

Допуск на среднюю постоянную хорду зуба
мкм

Вид допуска на боковой зазор

Допуск на биение зубчатого венца Fr

До 8

Св. 8 до 10

Св. 10 до 12

Св. 12 до 16

Св. 16 до 20

Св.. 20 до 25

Св. 25 до 32

Св. 32 до 40

Св. 40 до 50

Св. 50 до 60

Св. 60 до 80

Св. 80 до 100

Св. 100 до 125

Св. 125 до 160

Св. 160 до 200

Св.. 200 до 250

Св. 250 до 320

Св. 320 до 400

Св. 400 до 500

Св. 600 до 630

H

21

22

24

26

28

32

38

42

50

60

70

90

110

130

160

200

240

300

380

450

D

25

28

30

32

36

42

48

55

65

75

90

110

130

160

200

250

300

380

480

500

С

30

34

36

40

45

52

60

70

80

95

110

140

170

200

260

320

400

500

600

750

B

40

45

48

52

58

65

75

85

100

120

130

170

200

250

320

380

480

600

750

950

А

52

55

60

65

75

85

95

110

130

150

180

220

260

320

400

500

630

750

950

1180



СОДЕРЖАНИЕ

1. Степени точности и виды сопряжений. 1

2. Нормы точности. 3

3. Нормы бокового зазора. 18

Приложение 1. Пояснения терминов, обозначений и определений. 19

Приложение 2. Номинальные относительные размеры суммарной зоны касания по длине и высоте зубьев и их предельные отклонения. 26

Приложение 3. Зависимости предельных отклонения и допусков по нормам кинематической точности, плавности работы и контакта зубьев от геометрических параметров зубчатых колес. 26

Приложение 4. Показатели, определяющие гарантированный боковой зазор. 27







© 2013 Ёшкин Кот :-)
