ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ
ТАВРОШВЕЛЛЕРНОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
ГОСТ 17575-90
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Extruded rectangular T-channel-section shapes
of |
ГОСТ |
Дата введения 01.01.92
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей таврошвеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

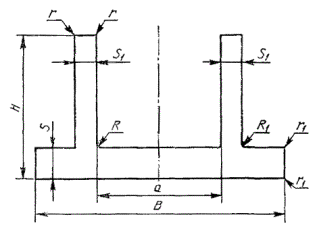

1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.
|
H |
B |
а |
S |
S1 |
R |
R1 |
Площадь сечения, см2 |
Диаметр описанной окружности, мм |
Теоретическая масса 1 м, кг |
||
|
мм |
Алюминиевый сплав |
Магниевый сплав |
|||||||||
|
442440 |
7,0 |
55,0 |
19,0 |
2,5 |
1,5 |
- |
- |
1,510 |
56 |
0,430 |
0,272 |
|
442442 |
12,0 |
16,0 |
4,5 |
3,0 |
2,0 |
0,5 |
- |
0,841 |
16 |
0,240 |
0,151 |
|
442446 |
13,0 |
120,0 |
102,0 |
3,5 |
6,0 |
- |
- |
5,340 |
121 |
1,522 |
0,961 |
|
442447 |
19,0 |
80,0 |
32,0 |
3,5 |
4,0 |
3,0 |
6,0 |
4,233 |
81 |
1,206 |
0,762 |
|
442448 |
20,0 |
20,0 |
10,0 |
2,0 |
2,5 |
- |
- |
1,300 |
29 |
0,370 |
0,234 |
|
442451 |
20,0 |
80,0 |
30,0 |
4,5 |
6,0 |
5,0 |
5,0 |
5,675 |
81 |
1,617 |
1,021 |
|
442452 |
20,0 |
112,0 |
72,0 |
4,0 |
4,0 |
2,0 |
2,0 |
5,794 |
112 |
1,651 |
1,043 |
|
442453 |
21,0 |
190,0 |
58,0 |
5,0 |
4,1 |
4,0 |
4,0 |
10,949 |
190 |
3,121 |
1,971 |
|
441380 |
22,0 |
54,0 |
10,0 |
1,5 |
1,5 |
1,5 |
1,5 |
4,444 |
54 |
0,412 |
0,260 |
|
442454 |
22,0 |
190,0 |
58,0 |
7,0 |
4,0 |
4,0 |
4,0 |
14,637 |
190 |
4,172 |
2,635 |
|
441381 |
23,0 |
50,0 |
23,0 |
2,5 |
3,0 |
8,0 |
1,0 |
2,759 |
50 |
0,786 |
0,497 |
|
441383 |
24,0 |
45,0 |
8,0 |
4,0 |
4,0 |
2,0 |
2,0 |
3,434 |
46 |
0,979 |
0,618 |
|
441384 |
24,0 |
47,0 |
30,0 |
3,0 |
2,0 |
2,0 |
2,0 |
2,284 |
48 |
0,651 |
0,411 |
|
441386 |
24,0 |
73,0 |
12,0 |
5,0 |
15,5 |
- |
- |
9,540 |
74 |
2,719 |
1,717 |
|
442455 |
25,0 |
65,0 |
18,0 |
4,0 |
4,0 |
3,0 |
3,0 |
4,357 |
65 |
1,242 |
0,784 |
|
441389 |
25,0 |
72,0 |
25,0 |
2,5 |
2,5 |
1,5 |
1,5 |
2,944 |
72 |
0,839 |
0,530 |
|
441390 |
25,0 |
140,0 |
70,0 |
5,0 |
12,0 |
1,0 |
1,0 |
11,809 |
141 |
3,365 |
2,126 |
|
441391 |
26,0 |
74,0 |
5,0 |
3,0 |
4,5 |
1,0 |
3,0 |
4,333 |
74 |
1,235 |
0,780 |
|
442458 |
26,0 |
118,0 |
38,0 |
8,0 |
5,0 |
5,0 |
5,0 |
11,455 |
122 |
3,265 |
2,062 |
|
441392 |
27,0 |
47,0 |
25,0 |
2,5 |
3,0 |
8,0 |
1,0 |
2,924 |
47 |
0,833 |
0,526 |
|
441394 |
30,0 |
68,5 |
30,5 |
4,0 |
4,0 |
2,0 |
2,0 |
4,854 |
69 |
1,383 |
0,874 |
|
441395 |
30,0 |
70,0 |
20,0 |
2,0 |
2,5 |
1,5 |
3,0 |
2,848 |
70 |
0,812 |
0,513 |
|
441396 |
30,0 |
85,0 |
38,0 |
3,0 |
4,0 |
5,0 |
4,0 |
4,886 |
85 |
1,393 |
0,879 |
|
441397 |
39,0 |
100,0 |
36,0 |
6,0 |
3,0 |
3,0 |
3,0 |
7,517 |
100 |
2,142 |
1,353 |
|
441399 |
32,0 |
60,0 |
16,0 |
4,0 |
4,0 |
4,0 |
4,0 |
4,777 |
61 |
1,362 |
0,860 |
|
442460 |
32,0 |
90,0 |
33,0 |
4,0 |
8,0 |
6,0 |
8,0 |
8,509 |
91 |
2,425 |
1,532 |
|
442461 |
32,0 |
90,0 |
33,0 |
4,0 |
9,0 |
6,0 |
8,0 |
9,069 |
91 |
2,585 |
1,632 |
|
442462 |
34,0 |
44,0 |
9,5 |
2,2 |
2,2 |
2,5 |
2,5 |
2,421 |
50 |
0,690 |
0,436 |
|
441403 |
35,0 |
70,0 |
20,0 |
3,0 |
7,0 |
1,5 |
3,0 |
6,628 |
72 |
1,889 |
1,193 |
|
441404 |
35,0 |
90,0 |
30,0 |
4,5 |
5,0 |
1,0 |
1,0 |
7,109 |
90 |
2,026 |
1,280 |
|
441405 |
35,0 |
100,0 |
37,0 |
5,0 |
6,5 |
50 |
5,0 |
9,115 |
100 |
2,598 |
1,641 |
|
442463 |
36,0 |
90,0 |
30,0 |
4,0 |
5,0 |
1,0 |
1,0 |
6,809 |
90 |
1,940 |
1,226 |
|
441408 |
40,0 |
66,0 |
26,5 |
3,0 |
2,0 |
2,5 |
2,5 |
3,514 |
69 |
1,001 |
0,632 |
|
441409 |
40,0 |
69,0 |
13,0 |
6,0 |
5,0 |
6,0 |
6,0 |
7,849 |
71 |
2,237 |
1,413 |
|
442464 |
40,0 |
75,0 |
45,0 |
5,0 |
7,0 |
2,0 |
2,0 |
8,684 |
80 |
2,475 |
1,563 |
|
442465 |
40,0 |
93,0 |
38,0 |
2,5 |
2,5 |
3,0 |
3,0 |
4,277 |
93 |
1,219 |
0,770 |
|
441412 |
42,0 |
44,0 |
9,5 |
1,5 |
1,5 |
2,5 |
2,5 |
1,929 |
54 |
0,550 |
0,347 |
|
441413 |
44,0 |
80,0 |
25,0 |
5,0 |
5,0 |
3,0 |
3,0 |
7,977 |
82 |
2,274 |
1,436 |
|
441414 |
44,0 |
90,0 |
29,0 |
6,5 |
9,0 |
3,0 |
3,0 |
12,677 |
96 |
3,613 |
2,282 |
|
441415 |
44,0 |
90,0 |
32,0 |
4,0 |
4,0 |
3,0 |
3,0 |
6,877 |
90 |
1,960 |
1,238 |
|
441417 |
46,0 |
94,0 |
20,0 |
6,0 |
8,0 |
4,0 |
6,0 |
12,263 |
94 |
3,495 |
2,207 |
|
441418 |
48,0 |
96,0 |
40,0 |
5,0 |
4,0 |
8,0 |
5,0 |
8,622 |
96 |
2,457 |
1,552 |
|
441420 |
49,0 |
73,0 |
13,0 |
6,0 |
5,0 |
6,0 |
6,0 |
8,989 |
80 |
2,562 |
1,618 |
|
441421 |
50,0 |
120,0 |
56,0 |
7,0 |
7,0 |
5,0 |
5,0 |
14,635 |
120 |
4,171 |
2,634 |
|
441422 |
51,0 |
73,0 |
13,0 |
6,0 |
4,0 |
5,0 |
6,0 |
8,242 |
78 |
2,349 |
1,484 |
|
442467 |
52,0 |
112,5 |
48,0 |
7,5 |
9,0 |
6,0 |
6,0 |
16,757 |
113 |
4,776 |
3,016 |
|
441423 |
54,0 |
110,0 |
27,0 |
10,0 |
16,7 |
6,0 |
8,0 |
26,125 |
110 |
7,446 |
4,703 |
|
441424 |
54,0 |
110,0 |
30,0 |
10,0 |
15,0 |
6,0 |
8,0 |
24,629 |
110 |
7,019 |
4,433 |
|
441426 |
62,0 |
58,0 |
15,0 |
5,0 |
2,5 |
4,0 |
4,0 |
5,887 |
70 |
1,678 |
1,060 |
|
441428 |
62,0 |
96,0 |
34,2 |
3,0 |
3,0 |
5,0 |
5,0 |
6,635 |
104 |
1,891 |
1,194 |
|
442469 |
70,0 |
42,0 |
20,0 |
6,0 |
6,0 |
3,0 |
5,0 |
10,346 |
80 |
2,949 |
1,862 |
|
441431 |
70,0 |
73,0 |
13,0 |
6,0 |
5,0 |
6,0 |
6,0 |
11,089 |
90 |
3,160 |
1,996 |
|
441432 |
70,0 |
78,0 |
13,0 |
8,0 |
6,0 |
6,0 |
6,0 |
13,989 |
93 |
3,987 |
2,518 |
|
441433 |
70,0 |
100,0 |
38,0 |
6,0 |
4,0 |
5,0 |
5,0 |
11,335 |
108 |
3,230 |
2,040 |
|
442470 |
70,0 |
195,0 |
57,0 |
15,0 |
18,0 |
5,0 |
5,0 |
49,265 |
206 |
14,040 |
8,868 |
|
441434 |
72,0 |
92,0 |
17,0 |
9,0 |
9,0 |
2,5 |
5,0 |
19,754 |
104 |
5,630 |
3,556 |
|
441435 |
80,0 |
100,0 |
20,0 |
8,5 |
11,2 |
5,0 |
5,0 |
24,731 |
114 |
7,048 |
4,452 |
|
442472 |
80,0 |
200,0 |
52,0 |
15,0 |
16,0 |
5,0 |
5,0 |
51,015 |
200 |
14,539 |
9,183 |
|
441436 |
86,0 |
76,0 |
17,0 |
3,0 |
2,5 |
3,0 |
3,0 |
6,507 |
104 |
1,855 |
1,171 |
|
441438 |
90,0 |
114,0 |
43,5 |
4,0 |
2,5 |
5,0 |
5,0 |
9,075 |
129 |
2,586 |
1,633 |
Примечания:
1. Значения радиусов скругления R и R1, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.
2. Радиусы притупления острых кромок (r, r1) должны соответствовать требованиям ГОСТ 8617.
2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава МА14.
3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложении 1.
4. Соответствие номеров профилей ранее действующим обозначениям приведено в приложении 2.
ПРИЛОЖЕНИЕ 1
Справочное
1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов.
Алюминий всех марок - 0,950
Сплавы марок АМц - 0,958 1915 - 0,972
АМцС - 0,958 1920 - 0,954
АМг2 - 0,940 1925 - 0,972
АМг3 - 0,937 1935 - 0,977
АМг5 - 0,930 1985ч - 0,948
АМг6 - 0,926 1980 - 0,968
1561 - 0,930 АД31 Е - 0,950
Д1 - 0,982 ВД1 - 0,982
Д16 - 0,976 АВД1-1 - 0,982
Д16ч - 0,976 АКМ - 0,970
Д19ч - 0,968 М40 - 0,965
Д20 - 0,996 АК4 - 0,970
АВ - 0,947 АК6 - 0,962
К48-2пч - 0,972 АК4-1 - 0,982
К48-2 - 0,972 АК4-1ч - 0,982
АД31 - 0,950 ВАД1. - 0,968
АД33 - 0,951 ВД17 - 0,965
АД35 - 0,954
2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов.
Сплавы марок МА1 - 0,978
МА2 - 0,989
МА2-1 - 0,990
МА2-1пч - 0,990
МА8 - 0,989
МА12 - 0,989
МА15 - 1,011
ПРИЛОЖЕНИЕ 2
Справочное
Таблица 2
|
Обозначение профиля по каталогу 1966 г. |
Обозначение профиля по чертежам |
|
|
441380 |
- |
С 1255, ПК 14845 |
|
441381 |
П 326-2 |
ПР 311-1, НП 413-1, ПС 27-21 |
|
441383 |
П 326-6 |
ПВ 1400, ПС 885-200, ПВ 1859 |
|
441384 |
П 326-7 |
ПК 11939 |
|
441386 |
- |
ПК 17532 |
|
441389 |
П 326-12 |
С 424, ПВ 1882, НП 1855, ПК 3129 |
|
441390 |
П 326-14 |
ПК 607-12 |
|
441391 |
П 326-17 |
С 709 |
|
441392 |
П 326-16 |
ПР 311-2 |
|
441394 |
П 326-20 |
ПК 607-5, ПС 27-19 |
|
441395 |
- |
ПК 14954 |
|
441396 |
П 326-21 |
С 838 |
|
441397 |
П 326-22 |
ПК 607-13 |
|
441399 |
П 326-24 |
ПР 311-3, ПР 311-3А, ПС 27-1, ПК 14989 |
|
441403 |
П 326-26 |
ПР 311-4, ПС 27-9 |
|
441404 |
- |
ПК 18149 |
|
441405 |
П 326-28 |
ПР 311-5, ПС 27-6 |
|
441408 |
П 326-38 |
ПР 311-6, ПП 221-12, ПС 27-8 |
|
441409 |
П 326-42 |
ПК 607-6 |
|
441412 |
П 326-48 |
ПР 311-7, ПС 27-7 |
|
441413 |
П 326-50 |
ПР 311-8, ПС 27-3 |
|
441414 |
П 326-54 |
ПР 311-9, ПС 27-5 |
|
441415 |
П 326-52 |
ПВ 1208, ПК 607-7, ПС 27-24, С 67-2 |
|
441417 |
П 326-58 |
ПР 311-10, ПС 27-14 |
|
441418 |
П 326-60 |
С 993, ПК 607-8, ПС 27-20 |
|
441420 |
П 326-64 |
ПВ 1304, ПК 607-3, ПС 27-17 |
|
441421 |
П 326-66 |
С 75, ПК 607-9 |
|
441422 |
П 326-68 |
ПР 311-11, ПС 27-11 |
|
441423 |
- |
ПК 13802 |
|
441424 |
П 326-70 |
ПК 607-2, ПС 27-16 |
|
441426 |
П 326-72 |
ПР 311-12, ПС 27-10 |
|
441428 |
П 326-76 |
ПК 607-10 |
|
441431 |
П 326-78 |
ПР 311-13, ПП 221-17, ПС 27-12 |
|
441432 |
П 326-80 |
ПР 311-14, ПС 27-13 |
|
441433 |
П 326-82 |
ПР 311-15, ПС 27-4 |
|
441434 |
П 326-84 |
ПК 607-1, ПС 27-15 |
|
441435 |
- |
ПК 17986 |
|
441436 |
П 326-86 |
ПР 311-16, ПП 221-6, ПС 27-2 |
|
441438 |
П 326-90 |
ПК 608-3, ПП 221-3 |
|
442440 |
- |
ПК 8128 |
|
412442 |
- |
БК 202 |
|
442446 |
- |
ПВ 1823-3 |
|
412447 |
- |
ПК 18484 |
|
412448 |
- |
ПС 885-925 |
|
442451 |
- |
ПК 2353 |
|
442452 |
- |
ПК 8071 |
|
442453 |
- |
ПК 4127 |
|
442454 |
- |
ПК 4821 |
|
442455 |
- |
ПК 2043 |
|
442458 |
- |
ПК 2454 |
|
442460 |
- |
ПК 15397-1 |
|
442461 |
- |
ПК 8573 |
|
442462 |
- |
НП 1659 |
|
442463 |
- |
ПК 19898 |
|
442464 |
- |
ПК 19019 |
|
442465 |
- |
ПК 3040, ПК 19373 |
|
442467 |
- |
ПК 4908 |
|
442469 |
- |
НП 1735 |
|
442470 |
- |
ПК 2354 |
|
442472 |
- |
ПК 19588 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством авиационной промышленности
РАЗРАБОТЧИКИ
Г.С. Макаров, В.Ф. Николаев, В.К. Николаев
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.08.90 № 2461
3. Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 17575-81
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
