ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
КОРОНКИ
БУРОВЫЕ
ДЛЯ ПЕРФОРАТОРОВ И СТАНКОВ
ВРАЩАТЕЛЬНО-УДАРНОГО БУРЕНИЯ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 17196-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОРОНКИ БУРОВЫЕ ДЛЯ
ПЕРФОРАТОРОВ Типы и основные размеры Bits for air drills and rotary percussive
rigs. |
ГОСТ Взамен |
* Переиздание (сентябрь 1984 г.) с Изменениями № 1, 2, утвержденными в мае 1979 г., ноябре 1983 г. (ИУС № 6-79, 2-84).
Постановлением Государственного комитета стандартов Совета Министров СССР от 23 декабря 1977 г. № 3025 срок введения установлен
с 01.01.79
Проверен в 1983 г. Постановлением Госстандарта от 04.11.83 № 5281 срок действия продлен
до 01.01.94
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на коронки для бурения шпуров и скважин в горных породах любой крепости перфораторами и станками вращательно-ударного бурения.
2. Коронки диаметрами до 43 мм должны применяться с перфораторами с энергией удара не более 63,74 Дж (6,5 кгс · м), коронки диаметрами свыше 43 до 65 мм - с энергией удара не более 88,26 Дж (9 кгс · м), коронки диаметрами свыше 65 мм - с энергией удара не более 147,1 Дж (15 кгс · м).
3. Типы и область применения коронок должны соответствовать указанным в табл. 1.
Таблица 1
|
Наименование |
Область применения |
|
|
КДП |
Коронки долотчатые пластинчатые |
Бурение вязких монолитных пород |
|
ККП |
Коронки крестовые пластинчатые |
Бурение вязких трещиноватых и абразивных пород |
|
КТШ |
Коронки трехперые штыревые |
Бурение хрупких монолитных и трещиноватых пород |
|
КНШ |
Коронки неперетачиваемые штыревые |
Бурение хрупких абразивных пород |
(Измененная редакция, Изм. № 2).
4. Коронки должны изготовляться с конусным или резьбовым присоединительными отверстиями.
5. Основные размеры коронок должны соответствовать указанным на черт. 1 и в табл. 2.
|
Коронка с конусным отверстием
|
|
Коронка с резьбовым отверстием
|
|
|
||
|
|
Вид А
Для коронок типов:
|
|
|
|
|
|
Примечание. Чертеж не определяет конструкцию коронок.
Черт. 1
Таблица 2
Размеры в мм
|
D (пред. откл. ±1) |
d (пред. откл. по h17) |
d1 (пред. откл. ±0,1) |
d2 (пред. откл. ±0,1) |
Диаметр резьбы d3 |
H, не менее |
h (пред. откл. по h16) |
h1 (пред. откл. по h17) |
b, не более |
(пред. откл. по H17) |
|
|
32 - 19 |
32 |
28 |
19 |
15,8 |
- |
65 |
30 |
- |
26 |
7,0 |
|
36 - 22 |
36 |
32 |
22 |
18,8 |
70 |
30 |
8,5 |
|||
|
40 - 22 |
40 |
35 |
75 |
33 |
||||||
|
40 - 25 |
25 |
20,7 |
40 |
9,5 |
||||||
|
40 - 27 |
36 |
- |
- |
27 |
105 |
57 |
- |
|||
|
43 - 25 |
43 |
37 |
25 |
20,7 |
- |
75 |
40 |
35 |
9,5 |
|
|
43 - 27 |
- |
- |
27 |
- |
57 |
- |
||||
|
43 - 28 |
39 |
28 |
23,1 |
- |
80 |
45 |
- |
10,5 |
||
|
43 - 31 |
40 |
- |
- |
31 |
105 |
60 |
- |
33 |
- |
|
|
46 - 25 |
46 |
37 |
25 |
20,7 |
- |
75 |
40 |
35 |
9,5 |
|
|
46 - 27 |
- |
- |
27 |
- |
57 |
- |
||||
|
46 - 28 |
42 |
28 |
23,1 |
|
80 |
45 |
|
10,5 |
||
|
46 - 31 |
40 |
- |
- |
31 |
105 |
- |
60 |
40 |
- |
|
|
52 - 25 |
52 |
39 |
25 |
20,7 |
- |
75 |
40 |
- |
9,5 |
|
|
52 - 28 |
42 |
28 |
23,1 |
80 |
45 |
10,5 |
||||
|
52 - 31 |
- |
- |
31 |
105 |
- |
60 |
- |
|||
|
56 - 31 |
56 |
|||||||||
|
60 - 31 |
60 |
45 |
110 |
45 |
||||||
|
60 - 38 |
52 |
38 |
||||||||
|
65 - 31 |
65 |
45 |
31 |
|||||||
|
65 - 38 |
52 |
38 |
115 |
|||||||
|
70 - 31 |
70 |
31 |
||||||||
|
70 - 38 |
38 |
|||||||||
|
75 - 31 |
75 |
31 |
||||||||
|
75 - 38 |
38 |
|||||||||
|
85 - 31 |
85 |
31 |
||||||||
|
85 - 38 |
38 |
Примечание. По заказу потребителя для бурения шпуров с сухим пылеулавливанием допускается изготовление коронок типа КДП без двух параллельных лысок.
Пример условного обозначения коронки типа КТШ размерами D = 40 мм, d1 = 25 мм:
КТШ 40-25 ГОСТ 17196-77
То же, размерами D = 52 мм, d3 = 31 мм с круглой резьбой:
КТШ 52-31К ГОСТ 17196-77
То же, размерами D = 52 мм, d3 = 31 мм с круглоупорной резьбой:
КТШ 52-31 КУ ГОСТ 17196-77.
Допускается условные обозначения коронок дополнять буквами, определяющими их конструктивные особенности.
(Измененная редакция. Изм. № 1, 2).
6. Коронки с резьбовым соединением должны иметь левую круглую резьбу (К) или левую кругло-упорную резьбу (КУ).

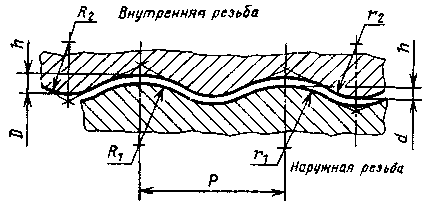

7. Размеры профиля круглой резьбы должны соответствовать указанным на черт. 2 и в табл. 3.
Черт. 2
Таблица 3
Размеры в мм
|
Наружная резьба |
Внутренняя резьба |
h (пред. откл. ±0,2) |
Шаг резьбы P |
|||||||
|
d |
r1 (пред. откл. ±0,4) |
r2 (пред. откл. ±0,4) |
D |
R1 (пред. откл. ±0,4) |
R2 (пред. откл. ±0,4) |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||
|
27 |
27,0 |
-0,13 |
5,5 |
6,0 |
24,10 |
+0,13 |
5,5 |
6,0 |
1,5 |
12,7 |
|
31 |
31,34 |
-0,15 |
28,36 |
+0,25 |
||||||
|
38 |
37,99 |
-0,20 |
35,01 |
+0,25 |
||||||
(Измененная редакция, Изм. № 2).

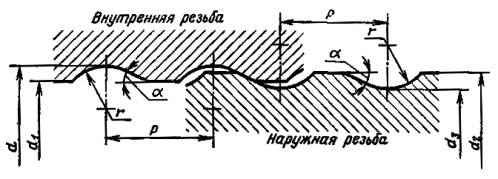

8. Размеры профиля кругло-упорной резьбы должны соответствовать указанным на черт. 3 и в табл. 4.
Черт. 3
Таблица 4
Размеры в мм
|
Номинальный диаметр резьбы |
d (пред. откл. +0,13) |
d1 (пред. откл. +0,13) |
d2 (пред. откл. -0,13) |
d3 (пред. откл. -0,13) |
Р |
r (пред. откл. +0,3) |
α (пред. откл. ±30') |
|
27 |
27,1 |
24,5 |
26,8 |
23,7 |
7,5 |
2,5 |
22° |
|
31 |
32,1 |
28,2 |
31,0 |
27,3 |
10,0 |
|
|
|
38 |
38,8 |
34,5 |
37,7 |
33,0 |
12,0 |
4,4 |
25° |
(Измененная редакция. Изм. № 1).
9. Технические требования - по ГОСТ 6086-75.
