ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СТОЛЫ ПОВОРОТНЫЕ КРУГЛЫЕ С РУЧНЫМ Основные размеры Rotary round tables with hand and mechanical drives.
|
ГОСТ Взамен
|
Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1971 г. № 829 срок введения установлен
с 01.01.73
Проверен в 1985 г.
___________
* Переиздание (сентябрь 1985 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., июне 1985 г. (ИУС 8-80, 9-85).
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на круглые поворотные столы с ручным и механизированным приводами, предназначенные для установки и закрепления деталей при обработке их на металлорежущих станках.
В стандарте учтены требования рекомендаций СЭВ по стандартизации PC 1166-74 и PC 1167-72.
2. Стандарт устанавливает два класса точности столов - классы Н и П.
3. Столы должны изготавливаться двух исполнений:
1 - круглые поворотные столы с ручным приводом;
2 - круглые поворотные столы с механизированным приводом от станка.

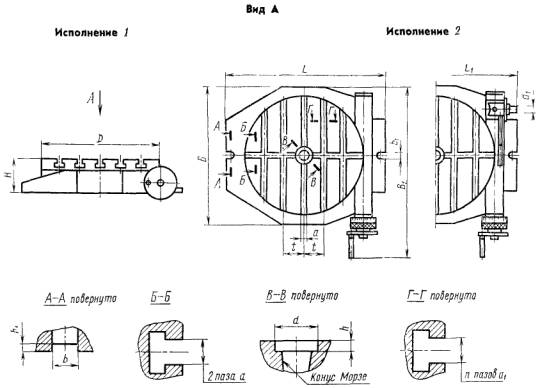

4. Основные размеры столов должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию круглых поворотных столов.
|
Применяемость |
D |
Н для исполнения |
В |
В1 |
L |
L1 |
t |
а (поле допуска H8) |
а1 (поле допуска H11) |
d (поле допуска H7) |
d1 (поле допуска h6) |
Конус Морзе по 22557-84 |
b (поле допуска H8) |
b1 |
h |
h1 |
Количество пазов n |
Масса в кг для исполнения » |
||||
|
1 |
2 |
|||||||||||||||||||||
|
1 |
2 |
не более |
1 |
2 |
||||||||||||||||||
|
7204-0001 |
- |
|
160 |
110 |
- |
250 |
420; (710) |
260 |
- |
- |
12 |
- |
30 |
- |
3 |
12 |
12 |
8 |
4 |
- |
50 |
- |
|
7204-0002 |
- |
|
200 |
300 |
480; (800) |
320 |
50 |
12 |
14 |
14 |
2 |
63 |
||||||||||
|
7204-0003 |
7204-0021 |
|
250 |
125 |
360 |
560; (850) |
380 |
420 |
63; (70) |
40 |
20 |
4 |
80 |
110 |
||||||||
|
7204-0004 |
7204-0022 |
|
320 |
420 |
630; (950) |
450 |
500 |
(70); 80 |
14 |
14 |
18 |
18 |
6 |
100 |
130 |
|||||||
|
7204-0005 |
7204-0023 |
|
400 |
140 |
500 |
670; (1060) |
560 |
600 |
63; (70) |
4 |
125 |
160 |
||||||||||
|
7204-0006 |
7204-0024 |
|
500 |
160 |
600 |
750; (1120) |
63С |
700 |
80; (90) |
18 |
18 |
50 |
5 |
22 |
22 |
12 |
160 |
220 |
||||
|
7204-0007 |
- |
|
630 |
180 |
- |
710 |
900; (1180) |
800 |
- |
100; (110) |
- |
290 |
- |
|||||||||
|
7204-0008 |
- |
|
800 |
200 |
900 |
1060 (1320) |
900 |
22 |
22 |
28 |
28 |
8 |
6 |
450 |
||||||||
|
7204-0009 |
- |
|
1000 |
220 |
1120 |
1250, (1500) |
1120 |
125; (140) |
560 |
|||||||||||||
|
7204-0010 |
- |
|
1250 |
1400 |
1500, (1700) |
1400 |
160; (170) |
28 |
28 |
630 |
||||||||||||
Примечание. Размеры, заключенные в скобки, допускается применять по требованию потребителя.
Пример условного обозначения круглого поворотного стола диаметром D = 250 мм, исполнения 1, класса точности Н:
Стол 7204-0003 ГОСТ 16936-71
То же, класса точности П:
Стол 7204-0003 П ГОСТ 16936-71
(Измененная редакция, Изм. № 2).
5. Неуказанные
предельные отклонения размеров: валов - h14,
отверстий - H14, остальных -
.
6. Технические требования - по ГОСТ 16935-71.
7. Столы поворотные круглые должны изготавливаться по рабочим чертежам, утвержденным в установленном порядке.
8. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., изготавливать по согласованию с потребителем поворотные столы с допусками по справочному приложению к настоящему стандарту.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
Допуски для столов по системе ОСТ и ЕСДП СЭВ
|
по ЕСДП СЭВ |
по системе ОСТ |
|
Н8 |
А3 |
|
H11 |
А4 |
|
H7 |
А |
|
h6 |
С |
|
|
±1/2 допуска 8-го класса |
(Введено дополнительно, Изм. № 1).
