ГОСТ 16806-71
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НОЖИ ПРИВЕРТЫВАЕМЫЕ,
ОСНАЩЕННЫЕ ПЛАСТИНАМИ
ИЗ ТВЕРДОГО СПЛАВА, ДЛЯ СБОРНЫХ
НАСАДНЫХ РАЗВЕРТОК
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2007
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
НОЖИ ПРИВЕРТЫВАЕМЫЕ, ОСНАЩЕННЫЕ Конструкция и размеры Carbide tipped blades with screw |
ГОСТ Взамен
|
Издание (май 2007 г.) с Изменением № 1, утвержденным в декабре 1983 г. (ИУС 3-84).
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 473 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта СССР от 19.12.83 № 6248

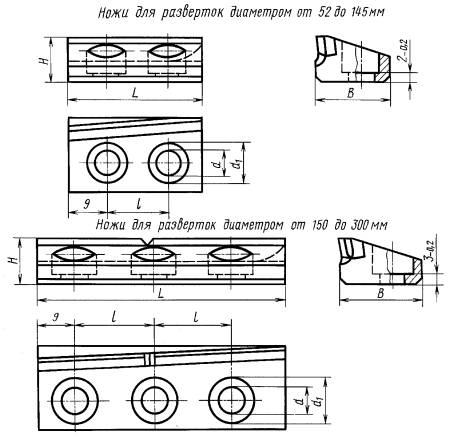

1. Основные размеры ножа должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
Размеры в мм
|
Применяемость |
D номин. развертки |
L |
l ± 0,15 |
В по h7 |
H -0,2 |
d |
d1 |
Количество пластин на один нож |
|
|
2025-0111 |
|
52 |
25 |
10 |
14 |
8 |
4,5 |
7,5 |
1 |
|
2025-0112 |
|
55 - 90 |
32 |
15 |
16 |
9 |
5,5 |
9 |
|
|
2025-0113 |
|
95 - 145 |
18 |
10 |
6,5 |
11 |
|||
|
2025-0114 |
|
150 - 300 |
58 |
20 |
20 |
2 |
Пример условного обозначения ножа L = 25 мм, B = 14 мм, Н = 8 мм, с пластиной из твердого сплава марки ВК6:
Нож 2025-0111 ВК6 ГОСТ 16806-71
2. Пластины твердого сплава - по ГОСТ 25425-90.
3. Элементы конструкции и размеры ножей указаны в приложении.
Примечание. Размеры пазов под пластины из твердого сплава, величины радиусов скругления и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
4. Шероховатость поверхностей, не указанная в технических требованиях на развертки по ГОСТ 5735-81, должна соответствовать приведенной в табл. 2.
Таблица 2
|
Параметры шероховатости по ГОСТ 2789-73, не более |
|
|
Боковые поверхности ножей |
Ra0,8 |
|
Остальные поверхности |
Ra3,2 |
1 - 4. (Измененная редакция, Изм. № 1).
5. Окончательная заточка ножей производится на собранной развертке.
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ НОЖЕЙ

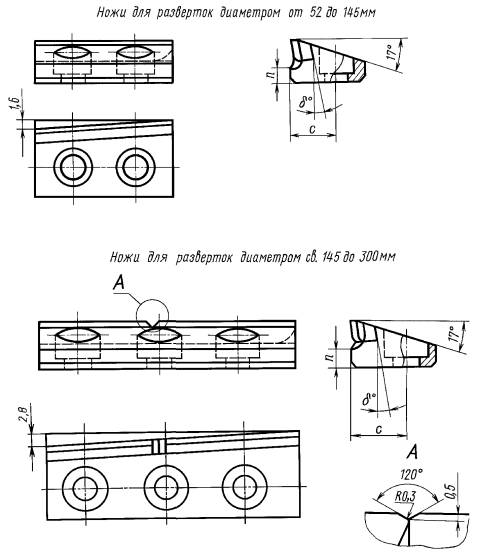

1. Конструкция и размеры ножей указаны на чертеже и в таблице.
Размеры в мм
|
Dномин. развертки |
с |
п |
d ±1° |
Обозначение пластин по |
|
52 |
9 |
3 |
15° |
26090 |
|
55 - 90 |
10,5 |
3,5 |
12° |
26250 |
|
95 - 145 |
11 |
|||
|
150 - 300 |
13 |
4 |
8° |
2. При изготовлении комплекта ножей для разверток диаметром от 150 до 300 мм одна половина ножей комплекта должна отличаться от другой расположением места стыка пластин для обеспечения перекрытия стыка пластин на двух смежных ножах при сборке.
1, 2. (Измененная редакция, Изм. № 1).
