ГОСТ 16483.28-73

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ
ПРИ РАСТЯЖЕНИИ ПОПЕРЕК ВОЛОКОН

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

Метод определения предела прочности
при растяжении поперек волокон

Wood. Method for determination of ultimate
tensile strength across the grain

ГОСТ
16483.28-73

Дата введения 01.01.75

Настоящий стандарт распространяется на древесину и устанавливает метод определения предела прочности при растяжении поперек волокон.

(Измененная редакция, Изм. № 1, 2).

1. АППАРАТУРА

1.1. Машина испытательная по ГОСТ 28840 с клиновыми захватами.

1.2. Штангенциркуль по ГОСТ 166 с погрешностью измерения не более 0,1 мм.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

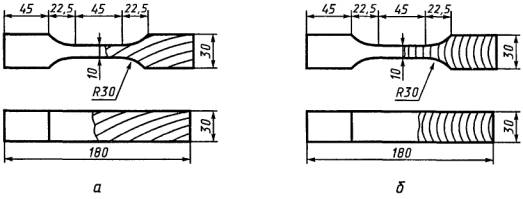

2.1. Образцы изготовляют по формуле и размерам, указанным на чертеже. Допускается применять клееные образцы при условии, чтобы между клеевыми швами центральная часть высоты была не менее 90 мм. Прочность склеивания должна быть не меньше прочности древесины при скалывании поперек волокон.

а - в тангентальном направлении; б - в радиальном направлении

2.2. Точность изготовления, влажность и количество образцов должны соответствовать требованиям ГОСТ 16483.0.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Толщину а и ширину b измеряют по середине длины образца с погрешностью не более 0,1 мм.

В каждом образце должна быть определена кривизна годичных слоев в процентах, равная отношению стрелы дуги годичного слоя в середине рабочей части образца к хорде; длина хорды в тангентальных образцах должна быть равна 2 см, а в радиальных - толщине рабочей части образца.

3.2. Образец помещают в захваты так, чтобы к рифленым поверхностям захвата примыкали торцовые поверхности образца, причем часть каждой головки, граничащая с закруглением, оставалась свободной на протяжении около 10 мм, а растягивающая нагрузка совпадала с продольной геометрической осью образца.

3.3. Скорость испытания должна быть такой, чтобы образец разрушился в течение от 1,5 до 2 мин с момента нагружения. При использовании машин с электромеханическим приводом допускается проводить нагружение образца равномерно со скоростью (2500 ± 500) Н/мин или проводить испытание при скорости нагружения одной из нагружающих головок испытательной машины 4 мм/мин.

3.4. Испытания проводят до разрушения образца. Максимальную нагрузку определяют с точностью до цены деления шкалы силоизмерителя.

Результаты испытаний образцов, разрушившихся не на рабочем участке, не учитывают.

3.5. Влажность образцов после испытания определяют по ГОСТ 16483.7. В качестве пробы для определения влажности берут среднюю часть образца длиной поперек волокон около 30 мм.

Допускается определять влажность каждого второго образца.

3.3 - 3.5. (Измененная редакция, Изм. № 1).

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Предел прочности (σW) образца с влажностью W в момент испытания вычисляют с точностью до 0,01 МПа по формуле

где Pмакс - максимальная нагрузка, Н;

а, b - размеры поперечного сечения рабочей части образца, м.

4.2. Предел прочности образца с влажностью, отличающейся от 12 % больше чем на ± 1 % в пределах от 8 до 20 %, пересчитывают к влажности 12 % с точностью до 0,01 МПа по формуле

σ12 = σW[1 + α(W - 12)],

где σW - предел прочности образца с влажностью W в момент испытания, Па;

α - поправочный коэффициент, равный для всех пород 0,01 при радиальном растяжении и 0,025 при тангентальном растяжении.

Предел прочности образца с влажностью, равной или больше предела насыщения клеточных стенок, пересчитывают к влажности 12 % с точностью до 0,01 МПа по формуле

где  - пересчетный коэффициент, равный 1,640 для хвойных пород при радиальном растяжении; 1,655 - для хвойных пород при тангентальном растяжении; 1,885 - для рассеянно-сосудистых пород при радиальном и тангентальном растяжениях; 1,160 - для кольцесосудистых пород при радиальном растяжении; 1,390 - для кольцесосудистьгх пород при тангентальном растяжении.

4.1, 4.2. (Измененная редакция, Изм. № 1).

4.3. (Исключен, Изм. № 1).

4.4. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0.

4.5. Результаты измерений и расчетов заносят в протокол испытаний (см. приложение).

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРОТОКОЛ
ИСПЫТАНИЙ ДРЕВЕСИНЫ НА РАСТЯЖЕНИЕ ПОПЕРЕК ВОЛОКОН

Порода древесины __________________    Температура воздуха Θ, °С ______________

Скорость нагружения, Н/мин                       Степень насыщенности влагой воздуха φ, %

__________________________________     ______________________________________

Продолжительность нагружения, мин

__________________________________

Скорость перемещения головок испытательной
машины, мм/мин _________________________

Маркировка образца

Размеры поперечного сечения, мм

Площадь поперечного сечения, см2

Максимальная нагрузка Рмакс, Н

Влажность W, %

Предел прочности, Па

Примечание

а

b

σW

σ12



















«___» _____________ 19__ г.                                                      Подпись _______________

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова; А.М. Рванина; М.Г. Кончевская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 04.11.73 № 2638

3. ВЗАМЕН ГОСТ 11493-65 в части разд. А и В

4. Стандарт полностью соответствует ИСО 3346-75; стандарт унифицирован с БДС 12526-74 с 14.01.77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 166-89

1.0

ГОСТ 16483.0-89

2.2, 4.4

ГОСТ 16483.7-71

3.5

ГОСТ 28840-90

1.1

6. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

7. ПЕРЕИЗДАНИЕ (июль 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1984 г., феврале 1989 г. (ИУС 9-84, 5-89)
