1. Измерительный радиотехнический сигнал

Сигнал

Ндп. Тест-сигнал. Тестовый сигнал. Испытательный сигнал. Пробный сигнал. Воздействие. Колебание. Процесс

Электрическое напряжение или ток, изменяющиеся во времени, с заранее известными характеристиками, используемые для измерения характеристик радиотехнических цепей и их контроля

x(t),

где х - напряжение или ток;

t - время

2. Мгновенное значение сигнала

Ндп. Отсчет сигнала

Значение сигнала в заданный момент времени

х* = х(t*),

где t* - заданный момент времени

3. Максимальное значение сигнала

Ндп. Амплитуда

Наибольшее мгновенное значение сигнала на протяжении заданного интервала времени

x_max = mах x(t),

teT*

где Т* = t₂ - t₁ - заданный интервал времени

4. Минимальное значение сигнала

Наименьшее мгновенное значение сигнала на протяжении заданного интервала времени

x_min = min x(t)

teT*

5. Постоянная составляющая сигнала

Среднее значение сигнала

где Т_y - интервал времени усреднения

6. Переменная составляющая сигнала

Ндп. Центрированный сигнал

Разность между сигналом и его постоянной составляющей

x_~(t) = x(t) -

7. Пиковое отклонение «вверх»

Наибольшее мгновенное значение переменной составляющей сигнала на протяжении заданного интервала времени

x_вв = max x_~(t)

teT*

8. Пиковое отклонение «вниз»

Наименьшее мгновенное значение переменной составляющей сигнала на протяжении заданного интервала времени, взятое по модулю

х_вн = ômin x_~(t)ô

teT*

9. Размах сигнала

Разность между максимальным и минимальным значениями сигнала на протяжении заданного интервала времени

R = x_max - x_min = x_вв + x_вн

10. Средневыпрямленное значение сигнала

Ндп. Среднее значение сигнала

Среднее значение модуля сигнала

11. Среднеквадратичное значение сигнала

Ндп. Среднеквадратичное значение. Действующее значение. Эффективное значение

Корень квадратный из среднего значения квадрата сигнала

12. Средняя мощность сигнала, выделяемая на сопротивлении 1 ом

Среднее значение квадрата сигнала

13. Энергия сигнала, выделяемая на сопротивлении 1 ом

Интеграл из квадрата сигнала по всей оси времени

ХАРАКТЕРИСТИКИ ИМПУЛЬСОВ

14. Спектральная функция импульса

Комплексная функция, представляющая собой преобразование Фурье от импульса

где  - круговая частота;

x(t) - импульс;

 - действительная часть спектральной функции импульса;

 - мнимая часть спектральной функции импульса

15. Модуль спектральной функции импульса

Ндп. Амплитудный спектр импульса

-

16. Аргумент спектральной функции импульса

Ндп. Фазовый спектр импульса

-

Характеристики периодических сигналов

17. Период периодического сигнала

Период

Параметр, равный наименьшему интервалу времени, через который повторяются мгновенные значения периодического сигнала

T

18. Частота периодического сигнала

Частота

Параметр, представляющий собой величину, обратную периоду периодического сигнала

19. Комплексный спектр периодического сигнала

Комплексная функция дискретного аргумента, равного целому числу значений частоты периодического сигнала, представляющая собой значения коэффициентов комплексного ряда Фурье для периодического сигнала

где n - любое целое число

20. Амплитудный спектр периодического сигнала

Спектр

Функция дискретного аргумента, представляющая собой модуль комплексного спектра периодического сигнала

21. Фазовый спектр периодического сигнала

Функция дискретного аргумента, представляющая собой аргумент комплексного спектра периодического сигнала

22. Гармоника

Гармонический сигнал с амплитудой и начальной фазой, равными соответственно значениям амплитудного и фазового спектра периодического сигнала при некотором значении аргумента

где i - номер гармоники

Характеристики случайных сигналов

23. Одномерная плотность вероятности

Ндп. Дифференциальный закон распределения вероятности. Распределение амплитуд

Функция, равная пределу отношения вероятности пребывания случайного сигнала в некотором интервале значений к ширине этого интервала при стремлении его к нулю, причем ее аргументом является значение, к которому стягивается интервал

где P - вероятность;

Dx - ширина интервала

24. Корреляционная функция

Ндп. Автокорреляционная функция

Функция, равная среднему значению произведения переменной составляющей случайного сигнала и такой же переменной составляющей, но запаздывающей на заданное время.

Примечание. Корреляционная функция характеризует статистическую связь между мгновенными значениями случайного сигнала, разделенными заданным интервалом времени

где t - время запаздывания (35)

25. Нормированная корреляционная функция

Ндп. Коэффициент корреляции

Функция, равная отношению корреляционной функции случайного сигнала к его дисперсии

26. Энергетический спектр

Ндп. Спектральная плотность

Функция, представляющая собой преобразование Фурье от корреляционной функции, аргументом которой является частота

Характеристики взаимодействия сигналов

27. Отношение сигнал-помеха

Отношение величин, характеризующих интенсивности сигнала и помехи.

Примечание. В качестве величин, характеризующих интенсивности сигнала и помехи, берут их средние мощности, среднеквадратические значения, пиковые отклонения, энергии и т.п. Способ определения этих величин должен всегда оговариваться особо

28. Коэффициент модуляции «вверх»

Ндп. Коэффициент глубины модуляции «вверх»

Коэффициент, равный отношению пикового отклонения «вверх» закона модуляции к его постоянной составляющей при амплитудной модуляции

где  - пиковое отклонение «вверх» закона модуляции;

 - постоянная составляющая закона модуляции:

 - закон модуляции

29. Коэффициент модуляции «вниз»

Ндп. Коэффициент глубины модуляции «вниз»

Коэффициент, равный отношению пикового отклонения «вниз» закона модуляции к его постоянной составляющей при амплитудной модуляции.

Примечание. Если А_в = А_в = А, как, например, при гармоническом законе модуляции, то величина  называется коэффициентом модуляции

где  - пиковое отклонение «вниз» закона модуляции

30. Девиация частоты «вверх»

Пиковое отклонение «вверх» закона модуляции при частотной модуляции

где  - переменная составляющая закона модуляции при частотной модуляции;

f(t) - закон модуляции при частотной модуляции (мгновенная частота);

 - постоянная составляющая закона модуляции при частотной модуляции (средняя частота)

31. Девиация частоты «вниз»

Пиковое отклонение «вниз» закона модуляции при частотной модуляции.

Примечание. Если

f_gв = f_gн = f_g

как, например, при гармоническом законе модуляции, то величина f_g называется девиацией частоты

32. Индекс угловой модуляции

Индекс модуляции

Пиковое отклонение закона модуляции фазо-модулированного сигнала при гармоническом законе модуляции

где  - закон (гармонический) модуляции при фазовой модуляции;

W - частота модулирующего сигнала;

y - начальная фаза модулирующего сигнала;

j₀ - начальная фаза модулируемого сигнала

Характеристики взаимосвязи сигналов

33. Взаимокорреляционная функция

Ндп. Кросскорреляционная функция

Функция, равная среднему значению произведения переменной составляющей одного случайного сигнала и запаздывающей на заданное время переменной составляющей другого случайного сигнала.

Примечание. Взаимнокорреляционная функция характеризует статистическую связь между мгновенными значениями двух случайных сигналов, разделенными заданным интервалом времени

34. Взаимный энергетический спектр

Функция, представляющая собой преобразование Фурье от взаимнокорреляционной функции, аргументом которой является частота

35. Время запаздывания

Параметр, равный значению временного сдвига одного из сигналов, при котором достигается тождественное равенство его другому сигналу с точностью до постоянного множителя и постоянного слагаемого.

Примечание. Если формы сигналов различны, определяется эквивалентное время запаздывания: для случайных сигналов как абсцисса максимума взаимнокорреляционной функции, для импульсов как интервал времени между моментами первого достижения каждым из сигналов уровня, равного половине максимального значения

Параметр t₃ > 0 в выражении

x₂(t) = a₁x₁(t - t₃) + a₂,

где a₁, a₂ - константы.

Примечание. Параметр t₀ = -t₃ < 0 называется временем опережения

36. Фазовый сдвиг

Ндп. Сдвиг фаз

Модуль разности начальных фаз двух гармонических сигналов одинаковой частоты

где j₁ и j₂ - начальные фазы

Характеристики искажений сигналов

37. Коэффициент гармоник

Ндп. Коэффициент нелинейных искажений. Клирфактор

Коэффициент, характеризующий отличие формы данного периодического сигнала от гармонической, равный отношению среднеквадратического напряжения суммы всех гармоник сигнала, кроме первой, к среднеквадратическому напряжению первой гармоники

,

где A_i - амплитуда i-й гармоники сигнала

38. Относительное отклонение сигнала от линейного закона

Коэффициент, равный отношению абсолютного отклонения (40) данного сигнала от прямой линии, соединяющей мгновенные значения сигнала, соответствующие началу и концу заданного интервала времени к максимальному значению сигнала на этом же интервале

где D - абсолютное отклонение (40) сигналов

39. Коэффициент нелинейности сигнала

Коэффициент, равный отношению размаха производной сигнала на заданном интервале времени к максимальному значению производной на этом же интервале

где

40. Абсолютное отклонение сигналов

Максимальное значение разности мгновенных значений сигналов, взятых в один и тот же момент времени на протяжении заданного интервала времени

Амплитуда

(3)

Аргумент спектральной функции импульса

16

Воздействие

(1)

Время запаздывания

35

Гармоника

22

Девиация частоты «вверх»

30

Девиация частоты «вниз»

31

Закон распределения вероятности дифференциальный

(23)

Значение действующее

(11)

Значение сигнала максимальное

3

Значение сигнала мгновенное

2

Значение сигнала минимальное

4

Значение сигнала средневыпрямленное

10

Значение сигнала среднее

(10)

Значение сигнала среднеквадратичное

11

Значение среднеквадратичное

(11)

Значение эффективное

(11)

Индекс модуляции

32

Индекс модуляции угловой

32

Клирфактор

(37)

Колебание

(1)

Коэффициент гармоник

37

Коэффициент нелинейности сигнала

39

Коэффициент нелинейных искажений

(37)

Коэффициент корреляции

(25)

Коэффициент модуляции «вверх»

(28)

Коэффициент модуляции «вниз»

29

Коэффициент глубины модуляции «вверх»

(28)

Коэффициент глубины модуляции «вниз»

(29)

Модуль спектральной функции импульса

15

Мощность сигнала, выделяемая на сопротивлении 1 ом, средняя

12

Отклонение пиковое «вверх»

7

Отклонение пиковое «вниз»

8

Отклонение сигнала от линейного закона относительное

38

Отклонение сигнала абсолютное

40

Отношение сигнал-помеха

27

Отсчет сигнала

(2)

Период

17

Период периодического сигнала

17

Плотность вероятности одномерная

23

Плотность мощности спектральная

(26)

Процесс

(1)

Размах сигнала

9

Распределение амплитуд

(23)

Сдвиг фазы

(36)

Сдвиг фазовый

36

Сигнал испытательный

(1)

Сигнал пробный

(1)

Сигнал радиотехнический измерительный

1

Сигнал тестовый

1

Сигнал центрированный

(6)

Составляющая сигнала переменная

6

Составляющая сигнала постоянная

5

Спектр

20

Спектр импульса амплитудный

(15)

Спектр импульса фазовый

(16)

Спектр периодического сигнала амплитудный

20

Спектр периодического сигнала комплексный

19

Спектр периодического сигнала фазовый

21

Спектр энергетический

26

Спектр энергетический взаимный

34

Тест-сигнал

(1)

Функция автокорреляционная

(24)

Функция взаимнокорреляционная

33

Функция импульса спектральная

14

Функция корреляционная

24

Функция корреляционная нормированная

25

Функция кросскорреляционная

(33)

Частота

18

Частота периодического сигнала

18

Энергия сигнала, выделяемая на сопротивлении 1 ом

13

1. Прямоугольный импульс

А_п - амплитуда прямоугольного импульса;

t_п - длительность прямоугольного импульса.

Примечание. Отрезок аb называется фронтом прямоугольного импульса, отрезок bс - вершиной прямоугольного импульса, отрезок cd - срезом прямоугольного импульса

2. Трапецеидальный импульс

А_т - амплитуда трапецеидального импульса;

t_т - длительность трапецеидального импульса;

t_ф - длительность фронта трапецеидального импульса;

t_с - длительность среза трапецеидального импульса.

Примечание. Отрезок аb называется фронтом трапецеидального импульса, отрезок bc - вершиной трапецеидального импульса, отрезок cd - срезом трапецеидального импульса

3. Экспоненциальный импульс

А_э - амплитуда экспоненциального импульса;

t_э - постоянная времени экспоненциального импульса

4. Пилообразный импульс

А_пл - амплитуда пилообразного импульса;

t_пл - длительность пилообразного импульса.

Примечание. Отрезок аb называется прямым ходом пилообразного импульса, отрезок bc - обратным ходом пилообразного импульса

5. Треугольный импульс

А_тг - амплитуда треугольного импульса;

t_фт - длительность фронта треугольного импульса;

t_ст - длительность среза треугольного импульса;

t_тг - длительность треугольного импульса.

Примечания:

1. Отрезок ab называется фронтом треугольного импульса, отрезок bс - срезом треугольного импульса.

2. Интервал времени нарастания фронта между уровнями 0; 1А и 0,9А связан с t_фт соотношением t_фт (0,1 - 0,9) = 0,8t_фт. Интервал времени нарастания среза между уровнями 0,1А и 0,9А связан с t_ст соотношением t_ст (0,9 - 0,1) = 0,8t_ст

6. Колоколообразный импульс

А_к - амплитуда колоколообразного импульса;

2t_к - интервал времени между точками перегиба колоколообразного импульса.

Примечания:

1. Значение параметра 2t_к определяется также по уровню 0,606А_к.

2. Интервал времени t (0,5) на уровне 0,5А_к связан с t_к соотношением t_к (0,5) = 2,35t_к

7. Косинусквадратный импульс

А_с - амплитуда косинусквадратного импульса;

t_с - длительность косинусквадратного импульса.

Примечание. Значение параметра t_с определяется также по уровню 0,5А_с

1. Гармонический сигнал

А - амплитуда гармоничного сигнала;

w - круговая частота;

j - начальная фаза

2. Периодическая последовательность прямоугольных импульсов.

Примечание. При

 периодическая последовательность прямоугольных импульсов называется меандром

А_п - амплитуда прямоугольного импульса;

t_п - длительность прямоугольного импульса;

Т - период.

Примечание. Отношение  называется скважностью, а обратная величина  - коэффициентом заполнения

1. Нормальная

s - среднеквадратичное значение сигнала с нормальной плотностью вероятности;

х₀ - постоянная составляющая сигнала с нормальной плотностью вероятности

2. Экспоненциальная

т - постоянная составляющая сигнала с экспоненциальной плотностью вероятности

3. Равномерная

а - размах сигнала с равномерной плотностью вероятности

1. Прямоугольный импульс

А_п, t_п

t_фп - длительность фронта прямоугольного импульса;

t_сп - длительность среза прямоугольного импульса;

b₁ - выброс на вершине прямоугольного импульса;

b₂ - выброс в паузе прямоугольного импульса;

d_п - неравномерность вершины прямоугольного импульса.

Примечание. Значение параметра А_п находится путем продления плоской части вершины до пересечения с фронтом прямоугольного импульса

2. Трапецеидальный импульс

А_т, t_т, t_ф, t_с

d_т - неравномерность вершины трапецеидального импульса;

d_ф - нелинейность фронта трапецеидального импульса;

d_с - нелинейность среза трапецеидального импульса

3. Экспоненциальный импульс

Примечание. Значение параметра t_э рассчитывается по формуле

А_э, t_э

t_фэ - длительность фронта экспоненциального импульса;

d_э - неэкспоненциальность среза

4. Пилообразный импульс

А_пл, t_пл

t_обр - длительность обратного хода пилообразного импульса;

d_пл - нелинейность пилообразного импульса.

Примечание. А - вспомогательная величина, используемая при нормировании.

К₁ < 1; К₂ < 1 - заданные коэффициенты

Примечание. Если пилообразный сигнал используется для получения развертки, нелинейность определяется в соответствии с определением понятия 39.

 - коэффициент нелинейности развертки, где

1. Характеристики сигналов

Количественные данные, относящиеся к понятиям, характеризующим данные сигналы

2. Математические характеристики сигналов

Характеристики сигналов, выражаемые с помощью функций, параметров функций и функционалов при математическом описании сигналов

3. Общие характеристики сигнала

Математические характеристики сигнала, рассматриваемого как единое целое

4. Детерминированный сигнал

Сигнал, мгновенные значения которого в любой момент времени известны.

Примечание. Общие характеристики детерминированного сигнала могут быть найдены расчетным путем

5. Импульсный сигнал

Импульс

Детерминированный сигнал конечной энергии, существенно отличный от нуля в течение ограниченного интервала времени, соизмеримого с временем установления переходного процесса в системе, для воздействия на которую этот сигнал предназначен.

Примечания:

1. Сигнал, представляющий собой последовательность конечного известного числа импульсов одинаковой формы, следующих друг за другом через одинаковые интервалы времени, называется пачкой импульсов.

2. Сигнал, состоящий из импульсов, число, форма и значения параметров которых известны, называется кодовой группой импульсов

где n < ¥ - целое число;

a_i - высота i-го импульса;

Т_с - интервал следования

где n < ¥ - целое число

6. Периодический сигнал

Детерминированный сигнал, мгновенные значения которого повторяются через равные промежутки времени

x(t) = x(t - iT),

где i - любое целое число

7. Случайный сигнал

Сигнал, мгновенные значения которого являются случайными величинами.

Примечание. Случайный сигнал, любая вероятная характеристика которого, полученная усреднением по множеству возможных реализаций с вероятностью, сколь угодно близкой к единице, равна временному среднему, полученному усреднением за достаточно большой промежуток времени одной реализации, называется эргодическим. Рассмотренные выше характеристики случайного сигнала определены для эргодического сигнала

8. Стационарный случайный сигнал

Случайный сигнал, у которого плотность вероятности любой совокупности мгновенных значений не изменяется при любом сдвиге этой совокупности во времени.

Примечание. Случайный сигнал, у которого среднее значение и дисперсия не зависят от времени, а корреляционная функция зависит только от времени запаздывания, называется стационарным в широком смысле

p_п(x₁, t₁; x₂, t₂; ... ; x_n, t_n) = p_п(x₁, t₁ + t; x₂, t₂ + t; ... ; x_n, t_n + t),

где t - произвольный интервал времени

9. Нестационарный случайный сигнал

Случайный сигнал, у которого плотность вероятности некоторой совокупности мгновенных значений изменяется при некотором сдвиге этой совокупности во времени

p_п(x₁, t₁; x₂, t₂; ...; x_n, t_n) ¹ p_п(x₁, t₁ + t; t₂ + t; ...; x_n, t_n + t)

10. Взаимные характеристики сигналов

Математические характеристики нескольких сигналов

11. Характеристики взаимодействия сигналов

Взаимные характеристики сигналов, описывающие их взаимодействие при образовании из них нового сигнала.

Примечание. Сигнал, образованный в результате взаимодействия нескольких сигналов, является детерминированным, если детерминированы все взаимодействующие сигналы; в противном случае он является случайным

12. Аддитивный сигнал

Сигнал, мгновенные значения которого являются суммой мгновенных значений двух или более сигналов, взятых в один и тот же момент времени.

Примечание. Если один из сигналов, образующих аддитивный сигнал, считается полезным, а другие - мешающими, то мешающие сигналы иногда называют помехой или шумом

где k ³ 2 - целое число

13. Мультипликативный сигнал

Сигнал, мгновенные значения которого пропорциональны произведению мгновенных значений двух или более сигналов, взятых в один и тот же момент времени

где k ³ 2 - целое число

с = const

14. Модулированный сигнал

Сигнал, являющийся результатом взаимодействия двух или более сигналов, называемого модуляцией.

Примечания:

1. В данном стандарте рассматривается простейший случай взаимодействия двух сигналов с модуляцией по одному параметру

2. Модуляцией называется физический процесс получения сигнала, математическое описание которого может быть получено заменой параметра в математическом описании модулируемого сигнала на функцию от модулирующего сигнала. Обычно эта функция (закон модуляции) является линейной. При этом закон модуляции характеризуется такими же параметрами и функционалами, как и модулирующий сигнал

Пусть x₁(t, a₁, ... а_k, ..., а_n) - модулируемый сигнал (переносчик); x₂(t) - модулирующий сигнал.

Тогда при модуляции по параметру а_k(k = 1, ..., а_n)

x₁(t, a₁, ..., j[x₂(t)], ..., a_n) - модулированный сигнал;

j[x₂(t)] - закон модуляции.

Если j - линейная функция, то j[x₂(t)] = a₀ + kx₂(t), где а₀ = const, например, постоянная составляющая;

k = const - коэффициент (крутизна модуляционной характеристики).

3. Чаще всего в качестве модулируемого сигнала используется гармонический сигнал или периодическая последовательность прямоугольных импульсов.

Если модулируемый сигнал является гармоническим, в зависимости от параметра, подвергаемого воздействию со стороны модулирующего сигнала (амплитуды, частоты, начальной фазы) различают соответственно амплитудную (AM), частотную (ЧМ) и фазовую (ФМ) модуляции. Соответствующие модулированные сигналы называются амплитудно-модулированным (AM - сигнал), частотно-модулированным (ЧМ - сигнал) и фазово-модулированным (ФМ - сигнал). Часто частотная и фазовая модуляция именуются общим термином угловая модуляция

15. Характеристики взаимосвязи сигналов

Взаимные характеристики нескольких взаимосвязанных сигналов, не образующих нового сигнала

16. Метрологические характеристики сигнала

Количественные данные, определяемые в результате измерения, устанавливающие степень соответствия сигнала заранее заданному математическому описанию

17. Основные параметры

Метрологические характеристики сигнала, имеющие тот же смысл и наименования, что и параметры математического описания сигнала, для воспроизведения которого предназначен данный измерительный генератор.

Примечание. В измерительных генераторах, как правило, допускается возможность произвольной установки основных параметров сигнала в пределах определенных диапазонов значений

18. Характеристики искажений

Метрологические характеристики сигнала, описывающие степень несоответствия сигнала заранее заданному математическому описанию, определяемые таким образом, чтобы их значения обращались в нуль, если сигнал в точности соответствует требуемому математическому описанию

19. Коэффициент искажений

Характеристика искажений, представляющая собой безразмерный коэффициент, описывающий отличие реального сигнала на выходе измерительного генератора от заранее заданного математического описания в целом и зависящий от выбранного критерия сравнения сигналов (критерий абсолютного отклонения, критерий среднеквадратического отклонения и т.п.)

20. Параметры искажений

Характеристики искажений, представляющие собой параметры, отличающиеся от основных параметров, описывающие отличие реального сигнала на выходе измерительного генератора от заранее заданного математического описания более детально, чем коэффициент искажений

Алфавитный указатель терминов. 6

Термины, аналитические и графические определения номинальных форм и параметров некоторых импульсов. 7

Термины, аналитические и графические определения форм и параметров некоторых периодических сигналов. 9

Термины, аналитические и графические определения форм и параметров некоторых одномерных плотностей вероятности. 10

Примерные виды осциллограмм некоторых импульсов, способов определения их основных параметров и параметров искажений. 10

Пояснения к терминам, встречающимся в стандарте. 12

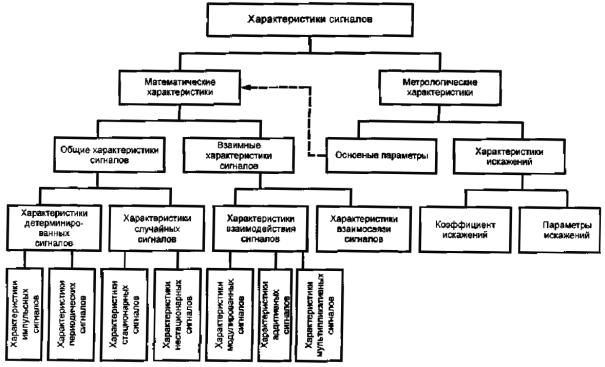

Классификация измерительных радиотехнических сигналов. 13
