ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КРУГИ АЛМАЗНЫЕ ОТРЕЗНЫЕ
СЕГМЕНТНЫЕ ФОРМ
1A1RSS/C1 И 1A1RSS/C2

ТЕХНИЧЕСКИЕ УСЛОВИЯ



ГОСТ 16115-88





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРУГИ АЛМАЗНЫЕ ОТРЕЗНЫЕ
СЕГМЕНТНЫЕ ФОРМ
1
A1RSS/C1 И 1A1RSS/C2

Технические условия

Diamond segment cut-off wheels forms 1A1RSS/C1 and 1A1RSS/C2. Specifications

ГОСТ
16115-88

Дата введения 01.07.90

(Измененная редакция, Изм. № 3).

Настоящий стандарт распространяется на алмазные отрезные сегментные круги для резания горных пород, огнеупоров, бетона и других неметаллических строительных материалов.

Требования безопасности - по п. 2.11.

(Новая редакция, Изм. № 3).

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Круги должны изготовляться исполнений:

1 - с широкими межсегментными пазами;

2 - с узкими межсегментными пазами.

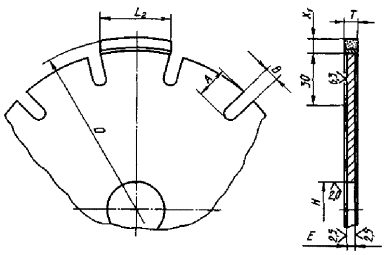

1.2. Основные размеры кругов должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Размеры, мм

Обозначение кругов с межсегментными пазами

D

Т

Н

Е

L2

Ширина широкого (узкого) паза В

А

X1

Количество сегментов в круге с широкими (узкими) межсегментными пазами, шт.

широкими

узкими

h14

Номин.

Пред. откл.

Н8

Номин.

Пред. откл.

h14

2726-0771

2726-0773

250

2,5

+0,20

32

1,6

±0,10

24

8 (3)

14

7

23 (28)

2726-0772

2726-0774

1,8

2726-0775

2726-0836

300

3,0

63

1,8

28 (34)

2726-0776

2726-0837

2,0

2726-0777

-

4,0

2,5

2726-0778

-

2,8

±0,15

2726-0779

2726-0846

350

3,0

2,0

±0,10

40

22 (28)

2726-0782

2726-0838

400

3,5

-0,10

90

2,2

±0,10

10 (3)

24 (28)

2726-0783

2726-0839

2,5

2726-0788

2726-0840

500

4,0

2,8

±0,15

30 (35)

2726-0789

2726-0841

3,0

2726-0829

2726-0842

600

5,0

3,5

12 (3)

37 (42)

2726-0830

2726-0843

4,0

2726-0831

2726-0844

800

6,0

4,5

±0,20

48 (56)

2726-0832

-

1000

7,0

+0,25

-0,1

120

5,0

±0,25

24

20

20

70

2726-0833

-

1200

7,5

5,5

84

2726-0834

-

1500

8,5

200

6,5

8

106

2726-0835

-

2000

11,5

+0,3

8,0

±0,30

10

140

-0,1

2726-0845

2726-0847

1250

7,5

+0,25

120

5,5

±0,25

7

90

-0,10

Примечания:

1. По заказу потребителя допускается изготовление кругов с другими размерами и количеством сегментов.

2. Разность наибольшего и наименьшего размера Т, а также размера Х1 в одном круге не должна превышать 0,1 мм.

3. По заказу потребителя допускается изготовлять отдельно сегменты.

Пример условного обозначения алмазного отрезного круга с узкими межсегментными пазами D = 500 мм, толщиной корпуса Е = 3 мм, из алмазного сырья XV группы, подгруппы а-5, ситового класса -0,6 + 0,5 с относительной концентрацией алмазов 50, на металлической связке марки М6-0,9Г:

2726-0841 Д-0,6 + 0,5 50 М6-09Г ГОСТ 16115-88

Примечание: Буквенное обозначение алмазного сырья:

В - XV группа, подгруппа а-2,

Д - XV группа, подгруппа а-5,

К - XXI группа, подгруппа а.

(Измененная редакция, Изм. № 1, 2).

1.3. (Исключен, Изм. № 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Круги должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Алмазоносный слой сегментов должен изготовляться из алмазных порошков марок АРС3 зернистостями 1000/800 - 500/400; A3, А5 и А8 зернистостями 800/630-400/315 по ГОСТ 9206; АС65 и АС80 зернистостями 630/500 - 250/200 или из алмазного сырья XV группы, подгруппы а-2 ситовых классов -1,0 + 0,8; -0,8 + 0,7; -0,7 + 0,6; -0,6 + 0,5 подгруппы а-5, ситовых классов -0,8 + 0,7; -0,7 + 0,6; -0,6 + 0,5; -0,5 + 0,4; -0,4 + 0,315; XXI группы подгруппы а, ситового класса -0,5 + 0,2.

(Измененная редакция, Изм. № 1).

2.3. Относительная концентрация алмазов в алмазоносном слое должна быть 35 и 50.

(Измененная редакция, Изм. № 2).

2.3а. Масса алмазов в круге указана в приложении 1.

(Введен дополнительно, Изм. № 2).

2.4. Поверхность алмазоносного слоя сегментов на круге должна быть вскрыта.

2.5. Корпус круга должен быть изготовлен из стали марок 9ХФ, 9ХФМ по ГОСТ 5950 или 7ХН2МФ.

(Измененная редакция, Изм. № 2).

2.6. Твердость корпуса круга должна быть 37 ... 46HRCэ.

2.7. Допуск плоскостности боковых поверхностей корпуса не должен превышать для круга диаметром, мм:

250, 300............................................... 0,1

350 - 600............................................. 0,2

800 - 1250........................................... 0,3

1500 - 2000......................................... 0,4

(Измененная редакция, Изм. № 2, 3).

2.8. Допуск симметричности сегментов относительно корпуса в поперечном сечении - не более 0,1 мм.

2.9. Допуски радиального биения рабочей поверхности круга и торцевого биения корпуса не должны превышать значений, указанных в табл. 2.

Таблица 2

мм

D

Допуск радиального биения

Допуск торцевого биения

250

0,15

0,12

300

0,15

350

0,20

400

500

0,20

0,25

600

0,30

800

0,25

0,40

1000

0,50

1200

0,30

0,60

1250

0,30

0,60

1500

0,75

2000

0,35

1,00

(Измененная редакция, Изм. № 2, 3).

2.10. Удельный расход алмазов и удельная производительность - в соответствии с приложением 1а при режимах обработки по приложению 2 (таблица 6).

Таблица 3 (Исключена, Изм. № 3).

2.11. Предельные рабочие скорости кругов должны быть 63 и 80 м/с.

Требования безопасности - по ГОСТ 12.3.023 и ГОСТ 30513.

2.12. На этикетке круга должна быть нанесена следующая маркировка:

- товарный знак и наименование предприятия-изготовителя;

- условное обозначение круга (кроме первых четырех цифр);

- номер круга по системе нумерации предприятия-изготовителя;

- стрелка, указывающая направление вращения круга;

- дата изготовления (месяц - арабские цифры; год);

- знак соответствия для сертифицированной продукции;

- знаки безопасности (номера знаков 3.5; 3.6) по ГОСТ 12.4.026*;

* На территории РФ действует ГОСТ Р 12.4.026-2001.

- предельная рабочая скорость круга, м/с;

- предельная частота вращения круга, мин-1;

- цветные полосы по ГОСТ 12.3.028;

- область применения;

- штриховой код (при наличии).

2.13. Каждый круг должен сопровождаться документом, содержащим:

- товарный знак и наименование предприятия-изготовителя;

- условное обозначение круга (кроме первых четырех цифр);

- массу алмазов в круге в каратах;

- штамп ОТК;

- дату изготовления (месяц - арабские цифры; год);

- знак соответствия для сертифицированной продукции;

- предельную рабочую скорость круга;

- область применения.

(Новая редакция, Изм. № 3).

2.14. Транспортная маркировка должна содержать манипуляционный знак «Хрупкое. Осторожно».

2.15. Перед упаковыванием круги должны быть подвергнуты консервации по ГОСТ 9.014. Группа изделий - V, вариант защиты - ВЗ-4, вариант упаковки - ВУ-1.

2.16. В качестве транспортной тары должны быть использованы ящики по ГОСТ 2991, типы I, II-1, III-1, III-2, а также контейнеры.

Масса ящика брутто - от 10 до 300 кг.

2.17. Остальные требования к маркировке и упаковке - по ГОСТ 18088.

3. ПРИЕМКА

3.1. Для контроля соответствия кругов требованиям настоящего стандарта проводят приемочный контроль и периодические испытания.

3.2. Приемочному контролю на соответствие требованиям по п. 1.2 (размер Н) подвергают все круги; на соответствие требованиям п. 1.2 (остальные размеры), 2.4, 2.6 - 2.9, 2.11 - 10 % от партии, но не менее 5 шт.

Партией считают круги одного типоразмера, изготовленные из алмазов одной марки, зернистости, относительной концентрации алмазов и связки, одновременно предъявленных к приемке по одному документу.

Если при приемочном контроле установлено несоответствие требованиям стандарта более чем по одному из контролируемых показателей, то партию не принимают.

Если установлено несоответствие требованиям стандарта по одному из контролируемых показателей, то проводят повторный контроль на удвоенном количестве кругов по всем показателям.

При наличии дефектов в повторной выборке партию не принимают.

(Измененная редакция, Изм. № 2).

3.3. Периодическим испытаниям на соответствие требованиям приложения 1а подвергают круги в количестве не более 3 шт. одной характеристики не реже одного раза в два года.

Допускается проведение периодических испытаний у потребителя в производственных условиях.

(Измененная редакция, Изм. № 1, 3).

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль размеров проводят при помощи универсальных измерительных средств.

Примечание. Контроль размера L2 проводят до пайки сегментов.

4.2. Вскрытие алмазов на рабочей поверхности сегментов кругов контролируют визуально путем сравнения с контрольным образцом.

4.3. Контроль дефектов на корпусе и сегментах, а также в местах их соединения проводят визуально.

4.4. Твердость корпуса измеряют по ГОСТ 9013 после очистки поверхностей от окислов, следов смазки и других посторонних веществ.

4.5. Шероховатость поверхности корпуса проверяют сравнением с контрольным образцом.

4.6. Симметричность сегментов относительно корпуса в поперечном сечении проверяют по их нависанию относительно друг друга специальным приспособлением при помощи индикатора часового типа с ценой деления 0,01 мм.

4.7. Торцевое биение круга, измеренное на расстоянии 10 - 20 мм ниже межсегментных пазов, проверяют на специальной установке во фланцах.

Радиальное биение круга измеряют по максимальной высоте сегментов.

Диаметры фланцев, допуски радиального биения шпинделя и торцевого биения фланцев шпинделя не должны превышать указанных в табл. 4.

Биение измеряют индикатором часового типа с ценой деления 0,01 мм.

Таблица 4

мм

Диаметр

Допуск радиального биения шпинделя

Допуск торцевого биения фланца шпинделя

кругов

прижимных фланцев

250

100

0,02

0,02

300

120

350

130

0,03

400

140

500

160

600

180

0,03

800

220

0,04

1000

250

0,05

1200

300

0,06

1250

1500

350

0,04

0,08

2000

450

(Измененная редакция, Изм. № 1, 2).

4.8. Испытания кругов на механическую прочность - по ГОСТ 12.3.023 и ГОСТ 30513.

(Введен дополнительно, Изм. № 2).

(Измененная редакция, Изм. № 3).

4.9. Метод определения удельного расхода алмазов и удельной производительности - по приложению 2.

(Введен дополнительно, Изм. № 3).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение кругов - по ГОСТ 18088.

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Таблица 5

Масса алмазов в кругах

Диаметр круга, мм

Ширина алмазоносного слоя, мм

Масса алмазов в круге, кар, при относительной концентрации алмазов

Исполнение 1 (исполнение 2)

35

50

250

2,5

11,5(14,0)

16,1 (19,6)

300

3,0

16,8 (20,4)

22,4 (27,2)

4,0

19,6

30,8

350

3,0

19,8 (23,4)

26,4 (31,2)

400

3,5

26,4 (30,8)

38,4 (44,8)

500

4,0

36,0 (42,0)

54,0 (63,0)

600

5,0

55,5 (63,0)

81,4 (92,4)

800

6,0

86,4 (100,8)

124,8 (145,6)

1000

7,0

91,0

126,0

1200

7,5

117,6

168,0

1250

7,5

126,0

180,0

1500

8,5

201,4

286,2

2000

11,5

448,0

658,0

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 1а

Рекомендуемое

Удельный расход алмазов и удельная производительность круга

Обрабатываемый материал

Марка связки

Марка и зернистость алмазного порошка, характеристика алмазного сырья

Относительная концентрация алмазов

Ширина алмазоносного слоя Т

Удельный расход алмазов на 1 м2 площади реза, караты

Удельная производительность, см2/мин

Пористые известняки типа Альминского

М6 - 01;

М6 - 02

A3; A8 800/630-630/500; XV гр. -1,0 + 0,8 до -0,7 + 0,6

35; 50

7,5

0,07

1000

АСР3 1000/800-500/400

0,12

800

Мраморы типа Коелгинского

М6 - 09 Г;

М2 - 01

A3; A8; A5 800/630-500/400;

АС65 630/500 - 315/250;

XV гр. - 0,7 + 0,6 до -0,5 + 0,4

35; 50

4,0

0,07

500

Мраморы типа Газганского

М6 - 10

A3; A8; A5 630/500-500/400;

АС80 500/400 - 250/200;

XV гр. -0,6 + 0,5 до -0,5 + 0,4

0,15

400

Граниты типа Янцевского

М6 - 05-1

XV гр. -0,6 + 0,5 до -0,4 + 0,315;

XXI гр. -0,5 + 0,2

50

1,3

200

Примечание. Удельный расход алмазов для кругов с другой шириной алмазоносного слоя прямо пропорционален изменению ширины алмазоносного слоя Т».

ПРИЛОЖЕНИЕ 2

Рекомендуемое

МЕТОД ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО РАСХОДА АЛМАЗОВ И УДЕЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ

1. Оборудование и материалы

1.1. Фрезерно-окантовочные, распиловочные или другие камнеобрабатывающие станки, обеспечивающие нормы жесткости и точности, соответствующие паспорту станка и требованиям нормативно-технической документации.

1.2. Материал: мрамор типа Коелгинского и Газганского месторождений, гранит типа Янцевского месторождения, известняк типа Альминского месторождения.

1.3. Линейка измерительная 1000 по ГОСТ 427.

1.4. Секундомер.

1.5. Индикатор ИЧ 10 кл. 1 по ГОСТ 577.

2. Подготовка к испытанию

Круг, не бывший в эксплуатации, предварительно прирабатывают на станке в течение 20 мин.

3. Проведение испытаний

3.1. Перед началом испытаний станок должен быть проверен на соответствие нормам точности, указанным в паспорте станка.

3.2. Режимы обработки - в соответствии с табл. 6.

Таблица 6

Обрабатываемый материал

Рабочая скорость, м/с

Глубина резания, мм

Скорость продольной подачи, м/мин

Расход охлаждающей жидкости на 100 мм диаметра круга, л/мин

Давление в системе охлаждения, МПа

Известняк

63

240 - 300

0,25 - 0,35

4 - 6

0,2 - 0,3

Мрамор

40

75 - 80

0,40 - 0,65

3 - 5

Гранит

32

10 - 15

1,35 - 1,60

3.3. Скорость продольной подачи и глубину резания контролируют при помощи линейки и секундомера.

Износ сегментов круга, равный уменьшению высоты их алмазоносного слоя, измеряют индикатором часового типа.

3.4. Испытание отрезного круга проводят до тех пор, пока его износ будет не менее 1/4 высоты алмазоносного слоя.

4. Обработка результатов испытаний

4.1. Удельный расход алмазов (q) определяют по формуле

где Qк - масса алмазов в новом круге в каратах;

S - высота алмазоносного слоя сегментов до начала испытания, мм;

DS - износ сегментов после испытания, мм;

F - общая площадь реза, м2.

4.2. Износ сегментов круга рассчитывают как среднее арифметическое результатов четырех измерений изменения высоты сегментов, равноудаленных друг от друга на периферии круга.

4.3. Удельную производительность (П) определяют по формуле

где L - общая длина реза, см;

h - среднее значение глубины реза, см;

t - общее время реза, мин.

ПРИЛОЖЕНИЕ 3. (Исключено, Изм. № 3).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

В.А. Климов, канд. техн. наук, Р.Ф. Кохан, канд. хим. наук (руководитель темы), Е.К. Субботин, канд. техн. наук, А.Б. Белоусова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.09.88 № 3106

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 9 от 12.04.96)

(Измененная редакция, Изм. № 3).

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Белстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикский государственный центр по стандартизации, метрологии и сертификации

Туркменистан

Туркменглавгосинспекция

Республика Узбекистан

Узгосстандарт

3. ВЗАМЕН ГОСТ 16115-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

(Измененная редакция, Изм. № 3).

5. Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 25.06.91 № 985

6. ПЕРЕИЗДАНИЕ (январь 1998 г.) с Изменениями № 1, 2, утвержденными в июне 1991 г., августе 1996 г. (ИУС 9-91, 11-96)







© 2013 Ёшкин Кот :-)
