ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Union tees for tube connections on internal cone.
Construction and dimensions

ГОСТ
16058-70

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

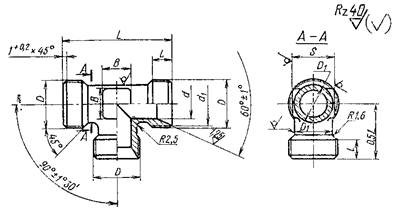

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный
диаметр
труб
Dн

d

d1

Резьба D

D1

S

l

L

В

Масса
100 шт. в кг

Пред. откл.
± 0,4

Номин.

Пред. откл.

6

4

11,0

М14´1,5

9

12

9

42

± 0,4

5

3,87

8

6

13,0

М16´1,5

11

14

45

7

5,32

10

8

15,0

М18´1,5

13

48

9

6,90

12

10

17,0

М20´1,5

15

17

10

8,77

14

12

19,0

М22´1,5

17

19

50

13

10,60

16

14

21,0

M24´1,5

19

22

11

55

15

12,60

18

16

24,0

М27´1,5

22

24

60

17

14,84

20

18

27,0

М30´1,5

24

27

18

16,90

22

20

29,0

М33´1,5

26

27

12

68

18

19,23

24

22

28

30

22

21,57

25

23

32,0

М36´1,5

29

13

72

23,06

28

26

35,0

М39´1,5

32

32

75

25

27,00

30

28

35,5

34

36

28

29,60

32

30

38,0

М42´1,5

37

41

80

30

32,60

34

32

41,0

М45´1,5

39

35,56

36

34

44,0

M48´1,5

41

46

85

± 0,6

38,66

38

36

43

41,83

2. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения проходного тройника к трубопроводу Dн 16 из стали марки 45:

Тройник проходной 16-022 ГОСТ 16058-70

То же, из стали марки 38ХА:

Тройник проходной 16-021 ГОСТ 16058-70

То же, из стали марки 12Х18Н9Т:

Тройник проходной 16-012 ГОСТ 16058-70

То же, из стали марки 13Х11Н2В2МФ:

Тройник проходной 16-011 ГОСТ 16058-70

То же, для изделий авиационной и общей техники:

Тройник проходной 16-022А ГОСТ 16058-70

Тройник проходной 16-021А ГОСТ 16058-70

Тройник проходной 16-012А ГОСТ 16058-70

Тройник проходной 16-011А ГОСТ 16058-70
