ГОСТ 16030-70

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ОТВЕРСТИЯ СКВОЗНЫЕ КВАДРАТНЫЕ
И ПРОДОЛГОВАТЫЕ ПОД
КРЕПЕЖНЫЕ
ДЕТАЛИ

ФОРМА И РАЗМЕРЫ









Москва

Стандартинформ
2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРСТИЯ СКВОЗНЫЕ КВАДРАТНЫЕ
И ПРОДОЛГОВАТЫЕ ПОД КРЕПЕЖНЫЕ
ДЕТАЛИ

Форма и размеры

Square and oblong; through holes for fasteners.
Shape and dimensions

ГОСТ
16030-70

Взамен
MH 5780-65

Издание с Изменением № 1, утвержденным в июле 1980 г. (ИУС 10-80).

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 27 мая 1970 г. № 816 дата введения установлена

01.07.71

1. Настоящий стандарт устанавливает сквозные квадратные отверстия для болтов с квадратным подголовком диаметром от 5 до 24 мм и сквозные продолговатые отверстия для болтов, винтов и шпилек диаметром от 2 до 48 мм.

2. Форма и размеры квадратных отверстий должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

Размер квадратных
подголовков болтов

В

R,

не более

Размер квадратных подголовков болтов

В

R,

не более

1-й ряд

2-й ряд

1-й ряд

2-й ряд

5

5,5

-

0,5

14

15

16

1,0

6

6,6

7

16

17

18

1,2

8

9

-

0,8

20

22

24

10

11

12

22

24

26

1,6

12

13

14

1,0

24

26

28

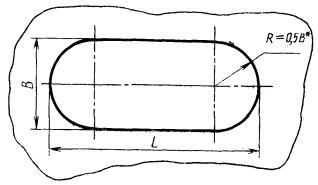

3. Форма и размеры продолговатых отверстий должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

______________

* Размер для справок.

Таблица 2

мм

Диаметр стержней крепежных деталей

B

L

1-й ряд

2-й ряд

3

4

6

8

10

12

14

15

16

20

22

25

28

32

36

40

45

50

55

60

70

80

90

100

110

125

2

2,4

-

´

´

´

´













































2,5

2,9

-



´

´

´

´











































3

3,4

-



´

´

´

´

´









































4

4,5

-





´

´

´

´

´

´





































5

5,5

-







´

´

´

´

´

´



































6

6,6

7









´

´

´

´

´

´

































8

9

10











´

´

´

´

´

´

´

´

´

´

´





















10

11

12













´

´

´

´

´

´

´

´

´

´

´



















12

13

14















´

´

´

´

´

´

´

´

´

´

´

















14

15

16

















´

´

´

´

´

´

´

´

´

´

´















16

17

18



















´

´

´

´

´

´

´

´

´

´

´













18

19

20





















´

´

´

´

´

´

´

´

´

´

´











20

22

24























´

´

´

´

´

´

´

´

´

´

´









22

24

26

























´

´

´

´

´

´

´

´

´

´

´







24

26

28



























´

´

´

´

´

´

´

´

´

´

´





27

30

32





























´

´

´

´

´

´

´

´

´

´

´



30

33

35































´

´

´

´

´

´

´

´

´

´

´

36

39

42

































´

´

´

´

´

´

´

´

´

´

42

45

48



































´

´

´

´

´

´

´

´

´

48

52

56







































´

´

´

´

´

´

´

Примечания:

1. Знаком «´» обозначены применяемые длины отверстий.

2. Допускается в обоснованных случаях применять:

а) прямоугольные отверстия для диаметров стержней до 24 мм с размерами В и L, соответствующими табл. 2, и радиусами закругления по табл. 1;

б) продолговатые отверстия с размерами L, не предусмотренные табл. 2, выбранные по ряду Ra 10 ГОСТ 6636-69.

3. При изготовлении продолговатых отверстий концевыми фрезами по ГОСТ 17024-82, ГОСТ 17025-71, ГОСТ 17026-71 допускается применять размеры В, равные 3, 4, 5, 6, 8, 25, 36, 40 мм.

4. Предельные отклонения размеров отверстий - не грубее Н14 (А7).

3, 4. (Измененная редакция, Изм. № 1).
