ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНУСЫ ВНУТРЕННИЕ И НАРУЖНЫЕ
С КОНУСНОСТЬЮ 7:24
РАЗМЕРЫ
ГОСТ 15945-82
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
Г. А. Монахов, Н. Ф. Хлвбалкн, В. Л. Косовский, С. С. Кедров, М. Я. Кашепава, Л. М, Кордыш, Н. П. Семченкова, Т. Г. Сазонова, Е. И. Жукова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра Н. А. Паннчев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 12 ноября 1982 г. № 4285
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОНУСЫ ВНУТРЕННИЕ И НАРУЖНЫЕ Размеры Internal and
external 7 : 24 tapers. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 12 ноября 1982 г. № 4285 срок введения установлен
с 01.01.84
Несоблюдение стандарта преследуется по закону

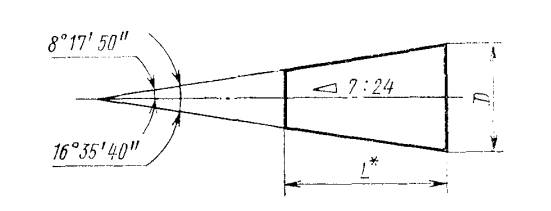

Размеры конусов должны соответствовать указанным на чертеже и в таблице.
________
* Размер для справок.
Размеры в мм
|
Обозначение конусов |
D |
L |
Обозначение конусов |
D |
L |
|
10 |
15,87 |
21,8 |
50 |
69,85 |
103,7 |
|
15 |
19,05 |
26,9 |
55 |
88,90 |
132,0 |
|
25 |
25,40 |
39,8 |
60 |
107,95 |
163,7 |
|
30 |
31,75 |
49,2 |
65 |
133,35 |
200,0 |
|
35 |
38,10 |
57,2 |
70 |
165,10 |
247,5 |
|
40 |
44,45 |
65,6 |
75 |
203,20 |
305,8 |
|
45 |
57,15 |
84,8 |
80 |
254,00 |
390,8 |
Пример условного обозначения конуса 50:
Конус 50 ГОСТ 15945-82
