ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ

ПАЗЫ Т-ОБРАЗНЫЕ ОБРАБОТАННЫЕ

РАЗМЕРЫ



ГОСТ 1574-91





КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Станки металлорежущие

ПАЗЫ Т-ОБРАЗНЫЕ ОБРАБОТАННЫЕ

Размеры

Metal-cutting machine tools. Machined T-slots. Dimensions

ГОСТ
1574-91

Дата введения 01.01.93

Настоящий стандарт устанавливает размеры Т-образных пазов и расстояния между ними, применяемых в столах металлорежущих станков.

Требования настоящего стандарта являются обязательными, за исключением п. 4, 6, 10.

1. Размеры Т-образных пазов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

а

b

с

h

е

f

g

z

Номин.

Пред. откл.

Номин.

Пред.

Номин.

Пред. откл.

Не более

5

10,0

+1,0

3,5

+1

8

+2

1,0

0,6

1,0

0,5

6

11,0

+1,5

5,0

11

8

14,5

7,0

15

+3

10

16,0

+2,0

7,0

17

+4

12

19,0

8,0

20

+5

14

23,0

9,0

+2

23

1,6

1,6

18

30,0

12,0

30

+6

1,0

22

37,0

+3,6

16,0

38

+7

2,5

28

46,0

+4,0

20,0

48

+8

36

56,0

25,0

+3

61

+10

2,5

1,0

42

68,0

32,0

74

+11

1,6

4,0

48

80,0

+5,0

36,0

+4

84

2,0

6,0

54

90,0

40,0

94

+12

Пример условного обозначения Т-образного направляющего паза шириной а = 18 мм и полем допуска Н8:

Паз Т-образный 18Н8 ГОСТ 1574-91

2. Поле допуска размера а для направляющих пазов - Н8, для зажимных пазов - Н12.

3. Параметр шероховатости Ra по ГОСТ 2789 боковых поверхностей, определяемых размером а, должен быть не более 6,3 мкм, остальных поверхностей не более 20 мкм.

4. Допускается вместо фасок е, f и g скруглять угол радиусом, не превышающим размеры фасок.

5. Расстояния между Т-образными пазами в зависимости от ширины пазов должны соответствовать указанным на черт. 2 и в табл. 2.

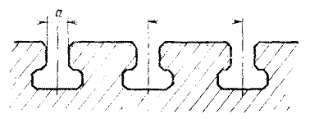

Черт. 2

Таблица 2

мм

а

t

а

t

5

20; 25; 32

22

(80); 100; 125; 160

6

25; 32; 40

28

100; 125; 160; 200

8

32; 40; 50

36

125; 160; 200; 250

10

40; 50; 63

42

160; 200; 250; 320

12

(40); 50; 63; 80

48

200; 250; 320; 400

14

(50); 63; 80; 100

54

250; 320; 400; 500

18

(63); 80; 100; 125





Примечание. Значения размера t, заключенные в скобки, являются непредпочтительными.

6. Допускается применение меньших и больших значений размера t по сравнению с указанными в табл. 2, которые выбираются из ряда Ra 10, а также промежуточных значений из ряда Ra 20 по ГОСТ 6636.

7. Значения предельных отклонений размера t должны соответствовать указанным в табл. 3.

Таблица 3

мм

Расстояние между пазами t

Номин.

Пред. откл.

20; 25

±0,2

32; 40; 50; 63; 80; 100

±0,3

125; 160; 200; 250

±0,5

320; 400; 500

±0,8

Примечание. Предельное отклонение расстояния любого Т-образного паза не является суммарным.

8. При нечетном количестве Т-образных пазов следует предпочитать их симметричное расположение относительно направляющего паза.

В случае несимметричного расположения Т-образных пазов относительно направляющего паза, а также при четном количестве пазов направляющий паз должен быть четко обозначен.

9. Конструкция и размеры болтов к Т-образным пазам - по ГОСТ 13152.

10. Допускается замена болтового соединения любым другим устройством, отвечающим требованиям взаимозаменяемости.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации «Станки» (ТК 70 «Станки»)

РАЗРАБОТЧИКИ

А.Н. Байков, канд. техн. наук; Ю.А. Архипов, С.С. Кедров, канд. техн. наук; Т.В. Дмитриченкова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 № 1514

3. Срок проверки - 1998 г., периодичность проверки - 5 лет

4. Стандарт соответствует международному стандарту ИСО 299-87 в части размеров обработанных Т-образных пазов

5. ВЗАМЕН ГОСТ 1574-75, ГОСТ 6569-75

6. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
