ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ФЛАНЦЫ СУДОВЫХ
ТРУБОПРОВОДОВ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И УПЛОТНИТЕЛЬНЫЕ
ПОВЕРХНОСТИ

ГОСТ 1536-76







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СУДОВЫХ ТРУБОПРОВОДОВ

Присоединительные размеры и уплотнительные
поверхности

Flanges for ships pipeline systems. Coupling dimensions
and sealing surfaces

ГОСТ
1536-76

Дата введения 01.07.77

1. Настоящий стандарт распространяется на фланцы литой арматуры и трубные для условных давлений Ру 0,25; 0,63; 1,0; 1,6; 2,5; 4,0; 6,3 МПа (2,5; 6,3; 10; 16; 25; 40; 63 кгс/см2), применяемые в системах на кораблях, судах и плавсредствах, эксплуатируемых во всех районах плавания.

На судах транспортно-промыслового флота допускается применять фланцы с присоединительными размерами по ГОСТ 12815.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2, 3).

2. Присоединительные размеры фланцев должны соответствовать указанным на черт. 1 - 3 и в табл. 1 - 7.

(Измененная редакция, Изм. № 2).

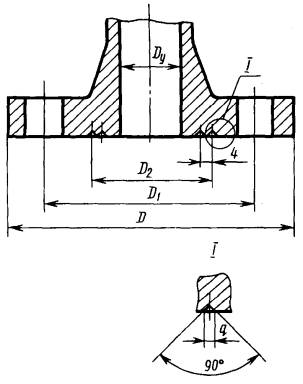

Для Ру 0,25 МПа (2,5 кгс/см2)

Черт. 1

Таблица 1

Размеры, мм

Проход условный, Dy

D

D1

Уплотнительные канавки

Болты

D2

q

Количество

Количество

Резьба

20

95

65

42

1

2

4

М12

25

105

73

50

1

2

4

М14

32

115

83

58

1

2

6

М14

40

125

93

68

1

2

6

М14

50

135

103

78

1

2

6

М14

65

155

123

98

1

2

6

М14

80

170

138

112

1

2

8

М14

100

190

158

132

1

2

8

М14

125

215

183

158

1

2

10

М14

150

240

208

184

1

2

12

М14

200

295

264

241

1

2

12

М14

250

365

327

300

1,5

2

14

М16

300

430

386

354

1,5

2

14

М20

350

480

436

404

1,5

2

16

М20

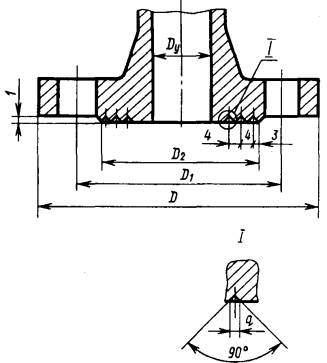

Для Ру 0,63; 1,0; 1,6; 2,5 МПа (6,3; 10; 16 и 25 кгс/см2)

Черт. 2

Для Ру 0,63 МПа (6,3 кгс/см2)

Таблица 2

Размеры, мм

Проход условный, Dy

D

D1

D2

Уплотнительные канавки

Болты

q

Количество

Количество

Резьба

20

95

65

48

1

2

4

М12

25

105

73

56

1

2

4

М14

32

115

83

64

1

2

6

М14

40

125

93

74

1

2

6

М14

50

135

103

84

1

2

6

М14

65

155

123

104

1

2

6

М14

80

170

138

118

1

2

8

М14

100

190

158

138

1

2

8

М14

125

215

183

164

1

2

10

М14

150

240

208

190

1

2

12

М14

200

295

264

247

1

2

12

М14

250

365

327

306

1,5

2

14

М16

300

430

386

360

1,5

2

14

М20

350

480

436

410

1,5

3

16

М20

400

530

486

460

1,5

3

16

М20

450

580

536

513

1,5

3

18

М20

500

635

591

568

1,5

3

20

М20

Для Ру 1,0 МПа (10 кгс/см2)

Таблица 3

Размеры, мм

Проход условный, Dy

D

D1

D2

Уплотнительные канавки

Болты

q

Количество

Количество

Резьба

20

95

65

48

1

2

4

М12

25

105

73

56

1

2

4

М14

32

115

83

64

1

2

6

М14

40

125

93

74

1

2

6

М14

50

135

103

84

1

2

6

М14

65

155

123

104

1

2

6

М14

80

170

138

118

1

2

8

М14

100

190

158

138

1

2

8

М14

125

215

183

164

1

2

10

М14

150

240

208

190

1

2

12

М14

200

310

273

250

1

2

12

М16

250

380

336

310

1,5

2

14

М20

300

435

391

364

1,5

2

16

М20

350

485

441

414

1,5

3

18

М20

400

545

496

466

1,5

3

18

М24

450

600

551

520

1,5

3

20

М24

500

650

601

574

1,5

3

20

М24

Для Ру 1,6 МПа (16 кгс/см2)

Таблица 4

Размеры, мм

Проход условный, Dy

D

D1

D2

Уплотнительные канавки

Болты

q

Количество

Количество

Резьба

20

95

65

48

1

2

4

М12

25

105

73

56

1

2

4

М14

32

115

83

64

1

2

6

М14

40

125

93

74

1

2

6

М14

50

135

103

84

1

2

6

М14

65

170

132

110

1,5

2

8

М16

80

185

147

126

1,5

2

8

М16

100

205

167

146

1,5

2

10

М16

125

225

187

168

1,5

2

10

М16

150

255

217

196

1,5

2

12

М16

200

325

281

254

1,5

2

12

М20

250

390

341

312

1,5

3

14

М24

300

445

396

366

1,5

3

16

М24

350

495

447

418

1,5

3

18

М24

400

560

505

472

1,5

3

18

М27

450

610

555

522

1,5

3

20

М27

500

665

610

578

1,5

3

22

М27

Для Ру 2,5 МПа (25 кгс/см2)

Таблица 5

Размеры, мм

Проход условный, Dy

D

D1

D2

Уплотнительные канавки

Болты

q

Количество

Количество

Резьба

20

95

65

48

1

2

4

М12

25

105

73

56

1

2

4

М14

32

115

83

64

1

2

6

М14

40

125

93

74

1

2

6

М14

50

135

103

84

1

2

6

М14

65

170

132

110

1,5

2

8

М16

80

185

147

126

1,5

2

8

М16

100

205

167

146

1,5

2

10

М16

125

240

196

172

1,5

2

10

М20

150

270

226

200

1,5

2

12

М20

200

340

291

260

1,5

2

12

М24

250

395

346

316

1,5

3

14

М24

300

450

401

370

1,5

3

18

М24

350

515

460

426

1,5

3

20

М27

400

565

510

476

1,5

3

20

М27

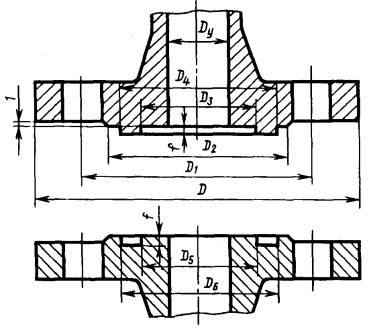

Для Ру 4,0 и 6,3 МПа (40 и 63 кгс/см2)

Черт. 3

Для Ру 4,0 МПа (40 кгс/см2)

Таблица 6

Размеры, мм

Проход условный, Dy

D

D1

D2

D3

D4

D5

D6

f

Болты

Количество

Резьба

20

105

73

58

36

50

35

51

3

6

М12

25

115

83

66

43

57

42

58

3

6

М14

32

125

93

74

51

65

50

66

3

6

MI4

40

145

107

84

61

75

60

76

3

6

М16

50

155

117

96

73

87

72

88

3

6

М16

65

175

137

118

95

109

94

110

3

8

М16

80

190

152

130

106

120

105

121

3

8

М16

100

225

181

158

129

149

128

150

4

10

М20

125

250

206

183

155

175

154

176

4

10

М20

150

280

236

212

283

203

182

204

4

12

М20

200

345

296

268

239

259

238

260

4

14

М24

250

415

360

326

292

312

291

313

4

14

М27

300

480

420

384

343

363

342

364

4

16

М30

350

530

470

436

395

421

394

422

4

18

М30

Для Ру 6,3 МПа (63 кгс/см2)

Таблица 7

Размеры, мм

Проход условный, Dy

D

D1

D2

D3

D4

D5

D6

f

Шпильки

Количество

Резьба

20

105

73

58

36

50

35

51

3

6

М12

25

115

83

66

43

57

42

58

3

6

М14

32

125

93

74

51

65

50

66

3

6

М14

40

145

107

84

61

75

60

76

3

6

М16

50

155

117

96

73

87

72

88

3

6

М16

65

190

146

122

95

109

94

110

3

8

М20

80

205

161

136

106

120

105

121

3

8

М20

100

230

186

160

129

149

128

150

4

10

М20

125

265

216

188

155

175

154

176

4

10

М24

150

295

246

218

183

203

182

204

4

12

М24

200

375

320

286

239

259

238

260

4

14

М27

250

435

375

342

292

312

291

313

4

14

М30

300

515

444

400

343

363

342

364

4

14

М36

3. Типы фланцев - по ГОСТ 4433.

4. Фланцы должны применяться с мягкими прокладками.

5. Присоединительные размеры фланцев частей судовых машин, сосудов, приборов, аппаратов и т.д., предназначенных для присоединения арматуры и труб к ним, при наличии специальных требований выполняют по технической документации, утвержденной в установленном порядке.

6. Неуказанные предельные отклонения обрабатываемых размеров: диаметров - h14, Н14, остальных - ±

(Измененная редакция, Изм. № 1).

7. Смещение осей отверстий от номинального расположения не должно быть более 0,3 мм.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

В.М. Щедрин (руководитель темы); В.А. Иудов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 31.03.76 № 737

Срок проверки - 1991 г.; периодичность проверки - 5 лет.

3. ВЗАМЕН ГОСТ 1536-48.

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:

5. Ограничение срока действия снято Постановлением Госстандарта от 26.05.92 № 506

6. ПЕРЕИЗДАНИЕ (октябрь 1996 г.) с Изменениями № 1, 2, 3, утвержденными в апреле 1982 г., мае 1987 г., мае 1992 г. (ИУС 7-82, 8-87, 8-92)
