ГОСТ 14802-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ЗАКЛЕПКИ
(ПОВЫШЕННОЙ ТОЧНОСТИ)

Диаметры отверстий под заклепки,
размеры
замыкающих головок
и
подбор длин заклепок







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ
(ПОВЫШЕННОЙ ТОЧНОСТИ)

Диаметры отверстий под заклепки,
размеры замыкающих
головок
и
подбор длин заклепок

Rivets (high precision).
Hole diameters for rivets, upset head dimensions and length selection

ГОСТ
14802-85

Взамен
ГОСТ 14802-83

Переиздание. Октябрь 2004 г.

Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. № 905 дата введения установлена

01.07.86

Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

1. Настоящий стандарт устанавливает размеры, необходимые для установки заклепок при выполнении соединений ударной и прессовой клепкой.

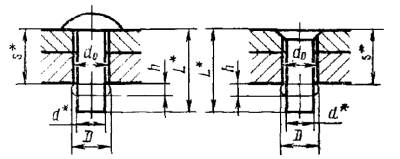

2. Размеры замыкающих головок и отверстий под заклепки должны соответствовать указанным на чертеже и в таблице.

__________

* Размеры для справок.

мм

d

1,0

1,4

1,6

2,0

2,6

3,0

3,5

4,0

5,0

6,0

7,0

8,0

10,0

do

Пред. откл. по Н12

1,1

1,5

1,7

2,1

2,7

3,1

3,6

4,1

5,1

6,1

7,1

8,1

10,1

D

Номин.

1,5

2,1

2,4

3,0

3,9

4,5

5,2

6,0

7,5

8,7

10,2

11,6

14,5

Пред. откл.

±0,10

±0,15

±0,20

±0,25

±0,30

±0,40

±0,50

±0,80

±1,00

h, не менее

0,4

0,6

0,7

0,8

1,1

1,2

1,4

1,6

2,0

2,4

2,8

3,2

4,0

3. Длину заклепок в зависимости от толщины пакета s следует рассчитывать по формуле:

где d - номинальный диаметр стержня заклепки;

d0 - наибольший допустимый диаметр отверстия;

s - расчетная толщина пакета.

Подбор длин заклепок производить по таблице обязательного приложения.

4. Подбор длин заклепок для соединений, в которых замыкающая головка должна быть потайной, производить по технической документации на заклепочные соединения.

ПРИЛОЖЕНИЕ

Обязательное

Таблица для подбора длин заклепок в зависимости от толщины пакета

мм

L

d

1

1,4

1,6

2

2,6

3,0

3,5

s

2

До 0,6

До 0,4

-

-

-

-

-

3

Св. 0,6 до 1,3

Св. 0,4 до 1,2

Св. 0,3 до 1,0

До 0,8

-

-

-

4

Св. 1,3 до 2,0

Св. 1,2 до 1,9

Св. 1,0 до 1,8

Св. 0,8 до 1,6

От 0,3 до 1,2

-

-

5

Св. 2,0 до 2,6

Св. 1,9 до 2,6

Св. 1,8 до 2,6

Св. 1,6 до 2,4

Св. 1,2 до 2,1

От 0,9 до 1,7

-

6

Св. 2,6 до 3,3

Св. 2,6 до 3,4

Св. 2,6 до 3,4

Св. 2,4 до 3,2

Св. 2,1 до 2,9

Св. 1,7 до 2,6

От 1,3 до 2,2

7

Св. 3,3 до 4,0

Св. 3,4 до 4,1

Св. 3,4 до 4,1

Св. 3,2 до 4,0

Св. 2,9 до 3,8

Св. 2,6 до 3,4

Св. 2,2 до 3,0

8

Св. 4,0 до 4,7

Св. 4,1 до 4,9

Св. 4,1 до 4,9

Св. 4,0 до 4,8

Св. 3,8 до 4,6

Св. 3,4 до 4,2

Св. 3,0 до 3,8

9

Св. 4,7 до 5,4

Св. 4,9 до 5,6

Св. 4,9 до 5,7

Св. 4,8 до 5,6

Св. 4,6 до 5,5

Св. 4,2 до 5,1

Св. 3,8 до 4,7

10

Св. 5,4 до 6,0

Св. 5,6 до 6,4

Св. 5,7 до 6,4

Св. 5,6 до 6,4

Св. 5,5 до 6,3

Св. 5,1 до 5,9

Св. 4,7 до 5,6

11

-

Св. 6,4 до 7,1

Св. 6,4 до 7,2

Св. 6,4 до 7,3

Св. 6,3 до 7,2

Св. 5,9 до 6,8

Св. 5,6 до 6,4

12

-

Св. 7,1 до 7,9

Св. 7,2 до 8,0

Св. 7,3 до 8,1

Св. 7,2 до 8,0

Св. 6,8 до 7,6

Св. 6,4 до 7,3

13

-

-

Св. 8,0 до 8,8

Св. 8,1 до 8,9

Св. 8,0 до 8,9

Св. 7,6 до 8,5

Св. 7,3 до 8,2

14

-

-

Св. 8,8 до 9,5

Св. 8,9 до 9,7

Св. 8,9 до 9,7

Св. 8,5 до 9,3

Св. 8,2 до 9,0

15

-

-

Св. 9,5 до 10,3

Св. 9,7 до 10,6

Св. 9,7 до 10,5

Св. 9,3 до 10,2

Св. 9,0 до 9,9

16

-

-

-

Св. 10,6 до 11,4

Св. 10,5 до 11,4

Св. 10,2 до 11,0

Св. 9,9 до 10,8

17

-

-

-

-

Св. 11,4 до 12,2

Св. 11,0 до 11,8

Св. 10,8 до 11,7

18

-

-

-

-

Св. 12,2 до 13,1

Св. 11,8 до 12,7

Св. 11,7 до 12,5

19

-

-

-

-

Св. 13,1 до 13,9

Св. 12,7 до 13,5

Св. 12,5 до 13,4

20

-

-

-

-

Св. 13,9 до 14,8

Св. 13,5 до 14,4

Св. 13,4 до 14,2

22

-

-

-

-

-

Св. 14,4 до 16,0

Св. 14,2 до 16,0

24

-

-

-

-

-

Св. 16,0 до 17,8

Св. 16,0 до 17,7

26

-

-

-

-

-

-

Св. 17,7 до 19,4

28

-

-

-

-

-

-

Св. 19,4 до 21,4

30

-

-

-

-

-

-

-

32

-

-

-

-

-

-

-

34

-

-

-

-

-

-

-

36

-

-

-

-

-

-

-

38

-

-

-

-

-

-

-

40

-

-

-

-

-

-

-

42

-

-

-

-

-

-

-

44

-

-

-

-

-

-

-

46

-

-

-

-

-

-

-

48

-

-

-

-

-

-

-

50

-

-

-

-

-

-

-

52

-

-

-

-

-

-

-

54

-

-

-

-

-

-

-

56

-

-

-

-

-

-

-

58

-

-

-

-

-

-

-

60

-

-

-

-

-

-

-

Продолжение

L

d

4

5

6

7

8

10

s

2

-

-

-

-

-

-

3

-

-

-

-

-

-

4

-

-

-

-

-

-

5

-

-

-

-

-

-

6

От 0,9 до 1,7

-

-

-

-

-

7

Св. 1,7 до 2,6

-

-

-

-

-

8

Св. 2,6 до 3,5

От 1,8 до 2,7

-

-

-

-

9

Св. 3,5 до 4,4

Св. 2,7 до 3,6

-

-

-

-

10

Св. 4,4 до 5,3

Св. 3,6 до 4,5

От 2,7 до 3,6

-

-

-

11

Св. 5,3 до 6,2

Св. 4,5 до 5,4

Св. 3,6 до 4,5

-

-

-

12

Св. 6,2 до 7,0

Св. 5,4 до 6,3

Св. 4,5 до 5,4

От 3,8 до 4,7

-

-

13

Св. 7,0 до 7,9

Св. 6,3 до 7,2

Св. 5,4 до 6,3

Св. 4,7 до 5,6

-

-

14

Св. 7,9 до 8,8

Св. 7,2 до 8,1

Св. 6,3 до 7,2

Св. 5,6 до 6,5

От 4,7 до 5,6

-

15

Св. 8,8 до 9,7

Св. 8,1 до 9,0

Св. 7,2 до 8,1

Св. 6,5 до 7,4

Св. 5,6 до 6,5

-

16

Св. 9,7 до 10,6

Св. 9,0 до 9,9

Св. 8,1 до 9,0

Св. 7,4 до 8,3

Св. 6,5 до 7,4

-

17

Св. 10,6 до 11,5

Св. 9,9 до 10,8

Св. 9,0 до 9,9

Св. 8,3 до 9,2

Св. 7,4 до 8,3

-

18

Св. 11,5 до 12,4

Св. 10,8 до 11,7

Св. 9,9 до 10,8

Св. 9,2 до 10,1

Св. 8,3 до 9,2

От 6,6 до 7,5

19

Св. 12,4 до 13,2

Св. 11,7 до 12,6

Св. 10,8 до 11,7

Св. 10,1 до 11,0

Св. 9,2 до 10,7

Св. 7,5 до 8,4

20

Св. 13,2 до 14,0

Св. 12,6 до 13,5

Св. 11,7 до 12,6

Св. 11,0 до 11,9

Св. 10,1 до 11,0

Св. 8,4 до 9,3

22

Св. 14,0 до 15,8

Св. 13,5 до 15,4

Св. 12,6 до 14,5

Св. 11,9 до 13,8

Св. 11,0 до 12,9

Св. 9,3 до 11,2

24

Св. 15,8 до 17,6

Св. 15,4 до 17,2

Св. 14,5 до 16,3

Св. 13,8 до 15,7

Св. 12,9 до 14,8

Св. 11,2 до 13,1

26

Св. 17,6 до 19,4

Св. 17,2 до 19,1

Св. 16,3 до 18,1

Св. 15,7 до 17,5

Св. 14,8 до 16,7

Св. 13,1 до 15,0

28

Св. 19,4 до 21,2

Св. 19,1 до 20,9

Св. 18,1 до 20,0

Св. 17,5 до 19,4

Св. 16,7 до 18,6

Св. 15,0 до 16,9

30

Св. 21,2 до 23,0

Св. 20,9 до 22,7

Св. 20,0 до 21,8

Св. 19,4 до 21,3

Св. 18,6 до 20,5

Св. 16,9 до 18,8

32

Св. 23,0 до 24,8

Св. 22,7 до 24,5

Св. 21,8 до 23,6

Св. 21,3 до 23,2

Св. 20,5 до 22,4

Св. 18,8 до 20,7

34

-

Св. 24,5 до 26,4

Св. 23,6 до 25,4

Св. 23,2 до 25,0

Св. 22,4 до 24,3

Св. 20,7 до 22,6

36

-

Св. 26,4 до 28,2

Св. 25,4 до 27,2

Св. 25,0 до 26,8

Св. 24,3 до 26,2

Св. 22,6 до 24,5

38

-

Св. 28,2 до 30,0

Св. 27,2 до 29,0

Св. 26,8 до 28,6

Св. 26,2 до 28,0

Св. 24,5 до 26,4

40

-

Св. 30,0 до 31,8

Св. 29,0 до 30,8

Св. 28,6 до 30,5

Св. 28,0 до 29,8

Св. 26,4 до 28,3

42

-

-

-

Св. 30,5 до 32,4

Св. 29,8 до 31,7

Св. 28,3 до 30,2

44

-

-

-

Св. 32,4 до 34,2

Св. 31,7 до 33,6

Св. 30,2 до 32,1

46

-

-

-

Св. 34,2 до 36,0

Св. 33,6 до 35,5

Св. 32,1 до 34,0

48

-

-

-

-

Св. 35,5 до 37,4

Св. 34,0 до 35,8

50

-

-

-

-

Св. 37,4 до 39,3

Св. 35,8 до 37,7

52

-

-

-

-

-

Св. 37,7 до 39,6

54

-

-

-

-

-

Св. 39,6 до 41,5

56

-

-

-

-

-

Св. 41,5 до 43,4

58

-

-

-

-

-

Св. 43,4 до 45,3

60

-

-

-

-

-

Св. 45,3 до 47,2

Примечание. Заклепки для толщин пакетов, указанных ниже ломаной линии, не рекомендуется применять при выполнении соединений ударной клепкой.
