ГОСТ 14728-69
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШТУРВАЛЬНЫЕ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШТУРВАЛЬНЫЕ Конструкция Four-armed nuts. Design |
ГОСТ Взамен ГОСТ
8918-58, |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена
01.07.70
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027
Настоящий стандарт распространяется на штурвальные гайки, предназначенные для станочных приспособлений.
1. Конструкция и размеры штурвальных гаек.
1.1. Конструкция и размеры гаек должны соответствовать указанным на черт. 1 и в табл. 1.

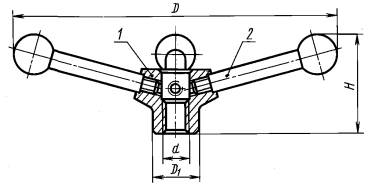

Исполнение 1

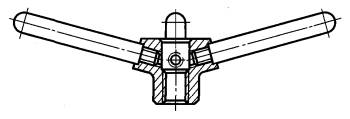

Исполнение 2
Размеры для справок.
Черт. 1
Примечание. При сборке резьбу рукоятки (дет. 2) смазать эпоксидной смолой или клеем, предназначенным для склеивания металлических поверхностей.
Таблица 1
Размеры в мм
|
Применяемость |
Исполнение |
d |
D ≈ |
D1 |
H ≈ |
Масса, кг ≈ |
Дет. 1. Гайка |
Дет. 2. Рукоятка |
||
|
по ГОСТ 8923-69 |
||||||||||
|
Количество |
||||||||||
|
1 |
4 |
4 |
||||||||
|
Обозначение деталей |
||||||||||
|
7003-0321 |
|
1 |
М12 |
160 |
24 |
50 |
0,349 |
7003-0321/001 |
7061-0102 |
- |
|
7003-0322 |
|
2 |
46 |
0,361 |
- |
7061-0060 |
||||
|
7003-0323 |
|
1 |
М16 |
200 |
30 |
60 |
0,637 |
7003-0323/001 |
7061-0108 |
- |
|
7003-0324 |
|
2 |
58 |
0,661 |
- |
7061-0066 |
||||
|
7003-0325 |
|
1 |
М20 |
250 |
36 |
76 |
1,185 |
7003-0325/001 |
7061-0114 |
- |
|
7003-0326 |
|
2 |
72 |
1,245 |
- |
7061-0072 |
||||
|
7003-0327 |
|
1 |
М24 |
300 |
42 |
88 |
1,498 |
7003-0327/001 |
7061-0116 |
- |
|
7003-0328 |
|
2 |
82 |
1,558 |
- |
7061-0074 |
||||
|
7003-0329 |
|
1 |
М30 |
380 |
52 |
112 |
2,931 |
7003-0329/001 |
7061-0124 |
- |
|
7003-0330 |
|
2 |
108 |
3,235 |
- |
7061-0082 |
||||
* По соглашению с потребителем допускается применение рукояток со стальными шаровыми ручками.
Пример условного обозначения штурвальной гайки исполнения 1, размером d = M12:
Гайка 7003-0321 ГОСТ 14728-69
То же, гайки с рукоятками со стальными шаровыми ручками:
Гайка 7003-0321 Cm ГОСТ 14728-69
1.2. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
1.3. Пример применения штурвальных гаек указан в приложении.
(Введен дополнительно, Изм. № 2).
2. Конструкция и размеры гайки (дет. 1).
2.1. Конструкция и размеры гайки должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
d |
D |
D1 |
h |
d1 |
d2 |
d3 |
d1 |
h |
h1 |
h2 |
h3 |
Масса, кг ≈ |
|
|
7003-0321/001 |
М12 |
45 |
24 |
32 |
14 |
11 |
М8 |
8,5 |
16 |
16 |
9 |
3 |
0,193 |
|
7003-0323/001 |
М16 |
55 |
30 |
42 |
18 |
13 |
М10 |
10,5 |
22 |
20 |
10 |
0,361 |
|
|
7003-0325/001 |
М20 |
63 |
36 |
50 |
22 |
17 |
М12 |
13,0 |
28 |
23 |
12 |
0,585 |
|
|
7003-0327/001 |
М24 |
70 |
42 |
55 |
26 |
32 |
0,742 |
||||||
|
7003-0329/001 |
М30 |
85 |
52 |
70 |
34 |
21 |
М16 |
17,0 |
43 |
28 |
14 |
4 |
1,415 |
Пример условного обозначения гайки размером d = М12:
Гайка 7003-0321/001 ГОСТ 14728-69
(Измененная редакция, Изм. № 2).
2.2. Материал - сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.
2.3. Твердость - 30 ... 35 HRC.
2.4. Неуказанные предельные отклонения размеров: Н14, h14, ±t2/2.
2.5. Резьба метрическая - по ГОСТ 25705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
2.4, 2.5. (Измененная редакция, Изм. № 2).
2.6. Размеры фасок для резьбы - по ГОСТ 10549-80.
2.7. (Исключен, Изм. № 1).
2.8. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
2.9. Остальные технические требования - по ГОСТ 1759.0-87.
ПРИЛОЖЕНИЕ
Справочное

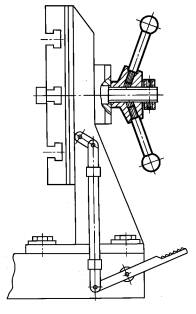

ПРИМЕР ПРИМЕНЕНИЯ ШТУРВАЛЬНЫХ ГАЕК
