ГОСТ 14635-93 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ СОРТАМЕНТ МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ Предисловие 1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов ВНЕСЕН Госстандартом Украины 2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 сентября 1993 г.) За принятие проголосовали:
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 379 межгосударственный стандарт ГОСТ 14635-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г. 4 ВЗАМЕН ГОСТ 14635-79 5 ПЕРЕИЗДАНИЕ ГОСТ 14635-93 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ СПЕЦИАЛЬНЫЕ ДЛЯ ВАГОНОСТРОЕНИЯ Сортамент Steel cold-shaped special profiles for car

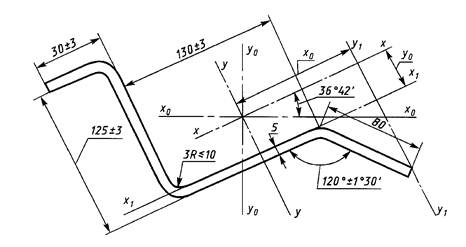

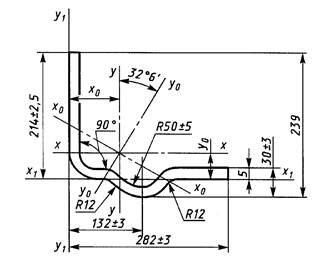

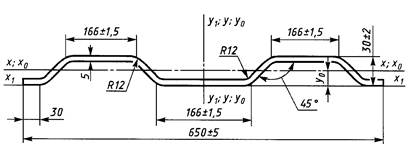

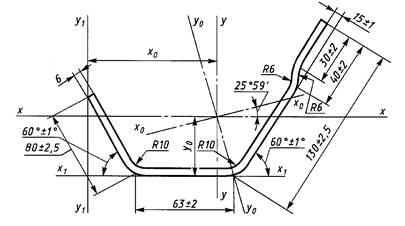

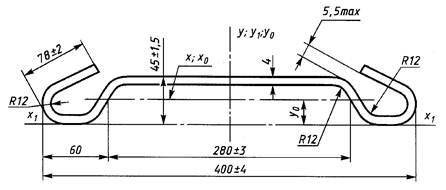

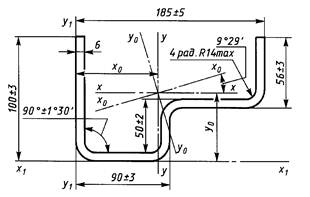

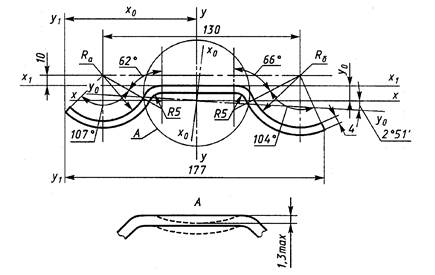

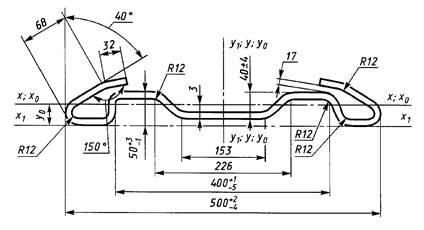

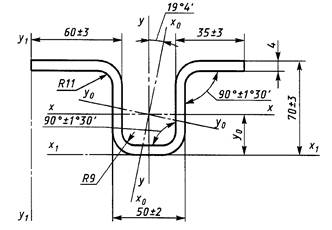

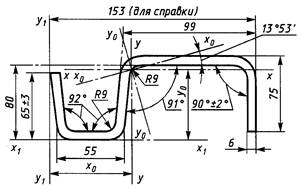

building. Дата введения 1997-01-01 1 Настоящий стандарт распространяется на стальные гнутые специальные профили для вагоностроения, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. 2 Поперечное сечение профилей, размеры и предельные отклонения по размерам должны соответствовать указанным на рисунках 1 - 17. 3 Площадь поперечного сечения, координаты центра тяжести, справочные значения величин и масса 1 м профиля должны соответствовать указанным в таблицах 1 и 2. Рисунок 1 - Профиль № 1 Рисунок 2 - Профиль № 2 Рисунок 3 - Профиль № 3 Рисунок 4 - Профиль № 4 Рисунок 5 - Профиль № 5 Рисунок 6 - Профиль № 6 Рисунок 7- Профиль № 7 Рисунок 8 - Профиль № 8 Рисунок 9 - Профиль № 9 Рисунок 10 - Профиль № 10 Рисунок 11 - Профиль № 11 Рисунок 12 - Профиль № 12 Рисунок 13 - Профиль № 13 Рисунок 14 - Профиль № 14 Рисунок 15 - Профиль № 15 Рисунок 16 - Профиль № 16 Рисунок 17 - Профиль № 17 Примечания 1 Размеры профилей и радиусы кривизны, на которые не установлены предельные отклонения, контролируют при расточке валков и обеспечивают технологией изготовления. 2 Размер 75 ± 3 профиля № 3 контролируют при расточке валков. 3 Для профиля № 4 радиусу Ra, равному 30 мм, должен соответствовать радиус Rб, равный 36 мм; радиусу Ra, равному 31 мм, - радиус Rб, равный 37 мм; радиусу Ra, равному 32 мм, - радиус Rб, равный 38 мм. 4 Для профиля № 17 разность ширины полок не должна превышать 2 мм, неплоскостность стенки - 1 мм. Таблица 1
Таблица 2
Примечания 1 Площадь поперечного сечения, масса 1 м длины профиля и справочные значения величин для осей вычислены по номинальным размерам. Плотность стали - 7,85 г/см3; 2 - отношение расчетного веса полки к толщине профиля; 3 - отношение расчетной высоты стенки к толщине профиля, где b - ширина полки, мм; h - высота стенки, мм; S - толщина полки, мм; R - радиус кривизны, мм. 4 Профили изготовляют длиной от 3 до 11,8 м: мерной длины; мерной длины с немерной в количестве не более 10 % массы партии; кратной мерной длины; кратной мерной длины с немерной в количестве не более 10 % массы партии; немерной длины. Длину профилей оговаривают в заказе. 5 Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать: + 40 мм - для профилей длиной до 6 м; + 80 мм - для профилей длиной свыше 6 м. По требованию потребителя для профилей длиной до 7 м предельные отклонения по длине - + 40 мм, свыше 7 м - + 40 и + 5 мм - на каждый метр длины. 6 Скручивание профилей вокруг продольной оси не должно превышать произведения 1° на длину профиля в метрах и не может быть более 10°. 7 Волнистость полок профилей не должна превышать 2 мм на 1 м. 8 Кривизна симметричных профилей не должна превышать 0,1 % длины профиля, несимметричных - 0,15 %. 9 Коробоватость симметричных профилей № 5 - 8 не должна превышать 2 мм на 1 м. 10 Определение размеров поперечного сечения, а также скручивания, кривизны и коробоватости проводят на расстоянии не менее 500 мм от торцов при поштучном профилировании, не менее 300 мм - при непрерывном.
Ключевые слова: профили, поперечное сечение, размеры, предельные отклонения
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
