ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАЕ ДЛЯ
ДИСКОВЫХ
ДЕРЕВОРЕЖУЩИХ ПИЛ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 13833-77
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ ДЛЯ ДИСКОВЫХ Конструкция и размеры Plates of hard
alloys for wood cutting disk saws. |
ГОСТ
Взамен ГОСТ 13833-68 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 января 1977 г. № 150 срок введения установлен
с 01.01.79
Проверен в 1983 г. Постановлением Госстандарта от 30.06.83 № 2814 срок действия продлен
до 01.01.94
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на твердосплавные пластины формы 01 Д для дисковых дереворежущих пил по ГОСТ 9769-79.
2. (Исключен, Изм. № 1).

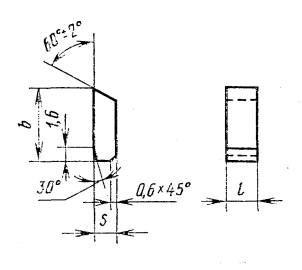

3. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 2.
Таблица 2*
мм
|
Обозначение пластин |
l |
b (пред. откл. ±0,3) |
s (пред. откл. ±0,15) |
|
|
Номин. |
Пред. откл. |
|||
|
3001-0001 |
3,0 |
±0,2 |
10 |
3,0 |
|
3001-0007 |
3,5 |
7 |
2,5 |
|
|
3001-0002 |
3,5 |
10 |
3,0 |
|
|
3001-0003 |
4,0 |
10 |
3,0 |
|
|
3001-0008 |
4,5 |
7 |
2,5 |
|
|
3001-0004 |
4,5 |
10 |
3,0 |
|
|
3001-0005 |
5,0 |
10 |
3,0 |
|
|
3001-0006 |
5,5 |
±0,25 |
10 |
3,0 |
|
3001-0127 |
7 |
2,5 |
||
|
3001-0128 |
6,0 |
10 |
3,0 |
|
Пример условного обозначения пластины размерами l = 3,5 мм и b = 10 мм:
Пластина 3001-0002 ГОСТ 13833-77
(Измененная редакция, Изм. № 1).
__________
* Табл. 1 исключена.
4. Пластины должны изготовляться из твердых сплавов марок ВК6 и ВК15 по ГОСТ 3882-74.
5. Ориентировочная масса пластин указана в справочном приложении.
6. Неуказанные предельные отклонения линейных
размеров
угловых размеров
Остальные технические требования - по ГОСТ 4872-75.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ТВЕРДОСПЛАВНЫХ ПЛАСТИН ФОРМЫ 01Д
|
l |
b |
Ориентировочная масса пластин в г из твердого сплава марок |
l |
b |
Ориентировочная масса пластин в г из твердого сплава марок |
||
|
ВК6 |
ВК15 |
ВК6 |
ВК15 |
||||
|
3,0 |
10 |
1,2 |
1,1 |
4,5 |
10 |
1,8 |
1,7 |
|
3,5 |
7 |
0,9 |
0,8 |
5,0 |
10 |
2,0 |
1,9 |
|
3,5 |
10 |
1,4 |
1,3 |
5,5 |
7 |
1,5 |
1,4 |
|
4,0 |
10 |
1,6 |
1,5 |
5,5 |
10 |
2,2 |
2,1 |
|
4,5 |
7 |
1,1 |
1,1 |
6,0 |
10 |
2,7 |
2,5 |
