ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕМЕНТЫ МЕТАЛЛИЧЕСКОГО
КОРПУСА
НАДВОДНЫХ КОРАБЛЕЙ
И
СУДОВ КОНСТРУКТИВНЫЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ГОСТ 13641-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА - 1980

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕМЕНТЫ МЕТАЛЛИЧЕСКОГО КОРПУСА НАДВОДНЫХ КОРАБЛЕЙ И СУДОВ КОНСТРУКТИВНЫЕ

Термины и определения

Structural elements of metallic hull of ships.
Terms and definitions

ГОСТ
13641-80

Взамен

ГОСТ 13641-68

Постановлением Государственного комитета СССР по стандартам от 29 августа 1980 г. 4508 срок введения установлен

с 01.07.1981 г.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий конструктивных элементов металлического корпуса надводных кораблей и судов.

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается.

Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.

В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на английском языке.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов на английском языке.

В стандарте имеются два справочных приложения:

приложение 1. «Схема расположения палуб на судне и поперечные разрезы судна»;

приложение 2. «Термины, используемые при определении стандартизованных терминов конструктивных элементов металлического корпуса надводных кораблей и судов».

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым.

Термин

Определение



ОБЩИЕ ПОНЯТИЯ

1. Корпус судна*

Коробчатая металлическая конструкция, состоящая из набора, обшивки, переборок, настилов палуб и платформ судна, обеспечивающая создание силы плавучести, прочность и возможность размещения людей, грузов, оборудования и вооружения, обусловленных назначением судна

Корпус

Hull

___________

* Под термином «судно» понимается также «корабль»

2. Основной корпус судна

Корпус судна, ограниченный верхней палубой

Основной корпус

Base hull

3. Обшивка судна

Обшивка из металлических листов, прикрепленных к набору судна, формирующая обводы корпуса или внутренние вертикальные или близкие к вертикальным поверхности

Обшивка

4. Настил корпуса судна

Настил из металлических листов, расположенный в горизонтальной плоскости судна или близко к ней

Настил

5. Набор корпуса судна

Каркас из продольных или поперечных металлических балок и ребер, который придает корпусным конструкциям судна заданную форму и вместе с обшивкой и настилами обеспечивает им необходимую жесткость и прочность

Набор

Framing

6. Перекрытие судна

Участок обшивки или настила корпуса судна, подкрепленный набором корпуса и ограниченный опорным контуром, на который опирается набор

Перекрытие

Plating assembly

7. Балка набора корпуса судна

Жесткий элемент набора корпуса судна, предназначенный для восприятия продольных и поперечных нагрузок

Балка

Girder

8. Шпангоутная рама судна

Рама, расположенная по периметру в поперечном сечении корпуса судна и состоящая из последовательно соединенных друг с другом балок поперечного набора днища, шпангоутов, бимсов

Шпангоутная рама

Transverse frame

9. Стрингер судна

Усиленная продольная балка набора корпуса судна бортового или днищевого перекрытия

Стрингер

Stringer

10. Разносящий стрингер судна

Стрингер судна уменьшенной высоты и небольшой протяженности, служащий для распределения локальных нагрузок, приложенных к корпусу судна

Разносящий стрингер

11. Комингс судна

Конструкция, окаймляющая вырез в палубе, платформе, площадке, переборке, полупереборке, выгородке, настиле второго дна и бортах судна

Комингс

Coaming

12. Ребро жесткости корпуса судна

Ребро в виде профильного элемента, подкрепляющее лист обшивки, настила или балку набора корпуса судна составного профиля и обеспечивающее местную жесткость

Ребро жесткости

Stiffener

13. Распорка корпуса судна

Балка набора корпуса судна составного или катаного профиля, устанавливаемая преимущественно горизонтально, препятствующая сближению каких-либо частей корпуса судна

Распорка

14. Накладной лист судна

Лист, подкрепляющий другой лист, образующий какую-либо корпусную конструкцию судна и устанавливаемый на него всей своей плоскостью

Накладной лист

Covering plate

15. Съемный лист судна

Лист с подкрепляющим набором или без него, который закрывает вырез в корпусе судна и крепится к нему при помощи разъемного соединения

Съемный лист

Detachable plate

16. Обрешетник корпуса судна

Каркас для установки настила полов, площадок и крепления зашивки помещений судна

Обрешетник

Batten ceiling

17. Съемный настил судна

Настил из съемных сплошных плоских, рифленых или перфорированных листов, устанавливаемых поверх обрешетника корпуса судна, подкрепляемых при необходимости набором

Съемный настил

Detachable ceiling

18. Бракета

Листовая деталь прямоугольной или близкой к прямоугольной формы, предназначенная для соединения набора корпуса судна и присоединения его к обшивке или настилу судна

Bracket

19. Кница судна

Листовая деталь, предназначенная для соединения набора корпуса судна

Кница

Knee

20. Заделка корпуса судна

Листовая деталь, предназначенная для заделки вырезов в конструкциях корпуса судна, через которые проходит набор судна

Заделка

Lug

НАРУЖНАЯ ОБШИВКА, ВТОРОЕ ДНО, ПОДКРЕПЛЯЮЩИЕ ИХ ЧАСТИ

21. Наружная обшивка судна

Непроницаемая оболочка корпуса судна, которая вместе с поддерживающим ее набором образует борта, днище и оконечности судна

Наружная обшивка

Shell plating

22. Днищевая наружная обшивка судна

Нижняя часть наружной обшивки судна, включая листы скулового пояса

Днищевая наружная обшивка

Bottom plating

23. Бортовая наружная обшивка судна

Часть наружной обшивки судна, расположенная выше скулового пояса

Бортовая наружная обшивка

Side shell

24. Ширстрек

Верхний пояс бортовой наружной обшивки судна, примыкающий к верхней палубе

Sheer-strake

25. Козырек судна

Конструкция, являющаяся продолжением наружной обшивки судна над уровнем открытой верхней палубы или палубы бака в носовой оконечности для уменьшения заливания палубы водой

Козырек

Bow chock plate

26. Пояс наружной обшивки судна

Ряд листов наружной обшивки судна в продольном направлении, имеющих общие пазы

Пояс обшивки

Strake

27. Скуловой пояс наружной обшивки судна

Пояс наружной обшивки судна в районе скулы

Скуловой пояс

Bilge strake

28. Шпунтовый пояс наружной обшивки судна

Пояс наружной обшивки судна, примыкающий к брусковому килю

Шпунтовый пояс

Garboard strake

29. Ледовый пояс наружной обшивки судна

Утолщенные листы наружной обшивки судна в районе действия ледовой нагрузки

Ледовый пояс

Ice belt

30. Скула судна

Участок перехода подводной части корпуса судна от бортов к днищу

Скула

Bilge

31. Днищевое перекрытие судна

Перекрытие судна, расположенное между верхними кромками скуловых поясов, простирающееся по длине до ближайших поперечных переборок или выгородок

Днищевое перекрытие

32. Бортовое перекрытие судна

Перекрытие судна, расположенное от скулового пояса наружной обшивки вверх до ближайшей палубы или между палубами, простирающееся по длине до ближайших поперечных переборок или выгородок судна

Бортовое перекрытие

33. Транец судна

Перекрытие судна, образующее срез транцевой кормы

Транец

Transom

34. Кормовой подзор судна

Наклонная часть кормовой оконечности корпуса судна, выступающая за ахтерштевень

Кормовой подзор

35. Двойное дно судна

Часть корпуса судна, ограниченная снаружи днищевой наружной обшивкой судна, а изнутри - настилом второго дна и крайними междудонными листами

Двойное дно

Double bottom

36. Второе дно судна

Настил из листов с прикрепленными снизу подкрепляющими балками, установленный на флорах, киле и днищевых стрингерах судна

Второе дно

Inner bottom

37. Настил второго дна судна

Непроницаемый настил, ограничивающий двойное дно судна сверху

Настил второго дна

Inner bottom plating

38. Бортовой стрингер судна

Стрингер, идущий перпендикулярно или под углом к поверхности наружной бортовой обшивки судна

Бортовой стрингер

Side stringer

39. Днищевой стрингер судна

Стрингер, установленный перпендикулярно к основной плоскости или нормально к наружной днищевой обшивке судна

Днищевой стрингер

Side girder

40. Полустрингер судна

Днищевый стрингер уменьшенной высоты, устанавливаемый между основными стрингерами по наружной днищевой обшивке или под настилом второго дна судна

Полустрингер

Halfstringer

41. Киль судна

Продольная балка или балки, или пояс наружной обшивки судна, расположенные в диаметральной плоскости, либо простирающиеся симметрично этой плоскости в районе днища судна и служащие для обеспечения прочности корпуса судна

Киль

Keel

42. Горизонтальный киль судна

Горизонтальный средний пояс днищевой наружной обшивки судна, расположенный симметрично диаметральной плоскости судна

Горизонтальный киль

Keel (GB)

Plate keel (USA)

43. Вертикальный киль судна

Киль судна в виде вертикального днищевого стрингера, проходящего в диаметральной плоскости судна по всей его длине или части длины

Вертикальный киль

Centerline girder

44. Туннельный киль судна

Киль судна из двух связанных вертикальных балок, расположенных рядом симметрично диаметральной плоскости судна

Туннельный киль

Duct keel (GB)

Pipe tunnel (USA)

45. Скуловой киль судна

Киль судна в виде наружной продольной листовой или профильной связи, укрепленной нормально к обшивке судна на скуле для уменьшения бортовой качки

Скуловой киль

Bilge keel

46. Брусковый киль судна

Киль судна в виде наружной продольной днищевой связи из бруса или нескольких полос, проходящий между форштевнем и ахтерштевнем по всей длине судна

Брусковый киль

Ваг keel

47. Крайний междудонный лист судна

Горизонтальный или наклонный лист настила второго дна судна, примыкающий к его наружной обшивке

Крайний междудонный лист

Margin plate

48. Кильсон судна

Днищевая продольная балка набора корпуса судна внутреннего плавания в виде листа или составного профиля

Кильсон

Keelson

49. Продольная днищевая балка судна

Балка набора корпуса судна, подкрепляющая наружную днищевую обшивку, расположенную вдоль судна

Продольная днищевая балка

Bottom longitudinal

50. Продольная балка настила второго дна судна

Балка набора корпуса судна, подкрепляющая снизу настил второго дна, расположенная вдоль судна

Продольная балка настила второго дна

Inner bottom longitudinal

51. Флор

Поперечная связь днищевого перекрытия судна в виде листов и подкрепляющего набора или поперечных балок, идущих изнутри по наружной обшивке днища и снизу настила второго дна, соединенных бракетами

Floor

52. Непроницаемый флор

Флор, разделяющий двойное дно на непроницаемые отсеки

Watertight floor

53. Бракетный флор

Флор, у которого вместо сплошных листов установлены верхние и нижние балки и бракеты их соединяющие

Bracket floor

54. Подсланевый угольник судна

Угловой профиль, расположенный над верхними кромками и флоров и кильсонов на судах внутреннего плавания, на который укладывается съемный настил при отсутствии второго дна

Подсланевый угольник

55. Скуловой угольник судна

Угловой профиль для соединения наружной обшивки днища и борта судна при остроскулых обводах корпуса

Скуловой угольник

Margin angle

56. Продольная бортовая балка судна

Балка набора корпуса судна, подкрепляющая наружную бортовую обшивку, расположенную вдоль судна

Продольная бортовая балка

Side longitudinal

57. Шпангоут судна

Поперечная балка бортового перекрытия судна или ее продолжение по днищевому перекрытию на судах внутреннего плавания, катерах, яхтах

Шпангоут

Frame

58. Трюмный шпангоут судна

Ветвь шпангоута судна, проходящая в трюме

Трюмный шпангоут

Hold frame

59. Твиндечный шпангоут судна

Ветвь шпангоута судна, проходящая в твиндеке

Твиндечный шпангоут

Tween-deck frame

60. Рамный шпангоут судна

Шпангоут судна увеличенных размеров

Рамный шпангоут

Web frame

61. Промежуточный шпангоут судна

Шпангоут судна, устанавливаемый между основными шпангоутами

Промежуточный шпангоут

Intermediate frame

62. Поворотный шпангоут судна

Шпангоут судна, устанавливаемый в районе его оконечностей под углом к диаметральной плоскости судна

Поворотный шпангоут

Cant frame

63. Ветвь шпангоута судна

Участок шпангоута судна, проходящий в помещении, ограниченном палубами, либо палубой и настилом второго дна или днищевым перекрытием

Ветвь шпангоута

64. Скуловая кница судна

Кница судна, соединяющая шпангоут с крайним междудонным листом, а при отсутствии второго дна - с флором или крайней днищевой продольной балкой, либо крайние днищевые балки с нижними бортовыми продольными балками судна

Скуловая кница

Bilge bracket

65. Брештук

Треугольный или трапециевидный горизонтальный лист, соединяющий форштевень или ахтерштевень с бортовым набором, палубой и наружной обшивкой корпуса судна

Breasthook

66. Бульб судна

Каплевидные обтекаемые образования подводной части наружной обшивки корпуса судна в носовой оконечности симметрично диаметральной плоскости с целью улучшения ходовых качеств судов

Бульб

Bulb

67. Выкружка наружной обшивки корпуса судна

Изогнутый лист наружной обшивки корпуса судна в районе выхода гребного вала

Выкружка

Spectacle frame

68. Льдоотвод судна

Конструкция из листов с подкрепляющим набором, устанавливаемая в подводной части кормовой оконечности на судах ледового плавания для защиты движителя от битого льда

Льдоотвод

Ice strengthening

69. Кринолин судна

Конструкция за линией наружной обшивки корпуса судна для предохранения от повреждения винтов, рулей, подводных крыльев и других выступающих частей

Кринолин

Crinoline

70. Ахтерштевень

Конструкция кормовой оконечности судна в виде открытой или замкнутой стальной рамы, являющейся продолжением киля, и которой заканчивается набор судна в корме

Sternframe

71. Форштевень

Самая передняя особо прочная конструкция в носовой оконечности судна в виде стальной балки, изогнутой по форме носа и являющейся продолжением киля, которой заканчивается набор судна в носу

Stem

72. Кронштейн гребного вала судна

Конструкция снаружи судна для создания опоры гребным валам, состоящая из ступицы, через которую проходит вал, и одной или двух лап, крепящихся к корпусу судна

Кронштейн гребного вала

Shaft strut

73. Кронштейн руля судна

Конструкция в корме судна, предназначенная для опоры руля

Кронштейн руля

Rudder horn

74. Якорная труба судна

Непроницаемая труба в корпусе судна, соединяющая палубу судна с бортовым перекрытием, через которую пропускается якорный канат и в которую втягивается веретено якоря

Якорная труба

Hawsepipe

75. Цепная труба судна

Непроницаемая труба в корпусе судна, соединяющая палубу судна с цепным ящиком, через которую проходит якорный канат

Цепная труба

Chain pipe

76. Стационарная направляющая насадка судна

Кольцеобразная наделка на корпусе судна, в которой помещается гребной винт

Стационарная направляющая насадка

Nozzle

77. Ледовая наделка судна

Отливка или конструкция из листов с набором, устанавливаемая за рулем судна для защиты его ото льда

Ледовая наделка

Ice fin

78. Пилон судна

Обтекаемая пространственная конструкция, являющаяся опорой для двигателей, редукторов, винтов и других механизмов судов на воздушной подушке

Пилон

79. Стабилизатор судна

Обтекаемая пространственная конструкция, аналогичная крылу, возвышающаяся над верхней палубой или надстройкой, предназначенная для обеспечения продольной устойчивости судов на подводных крыльях и воздушной подушке

Стабилизатор

Stabilizer

80. Брызгоотражатель судна

Ребро из листа или катаного профиля, устанавливаемое снаружи вдоль борта судна для уменьшения забрызгивания палубы

Брызгоотражатель

Spray deflector

81. Привальный брус судна

Конструкция, устанавливаемая снаружи вдоль борта судна, для предохранения бортового перекрытия от повреждения при швартовке

Привальный брус

Fender guard

ПАЛУБЫ И ПЛАТФОРМЫ КОРПУСА СУДНА

82. Палуба судна

Совокупность нескольких палубных перекрытий или одно перекрытие на малых судах

Палуба

Deck

83. Палубное перекрытие судна

Перекрытие судна, опирающееся на бортовые перекрытия, а также переборки корпуса или пиллерсы судна, в случае их наличия, либо только на переборки и разделяющее корпус судна на помещения по вертикали

Палубное перекрытие

Desk plating assembly

84. Настил палубы судна

Настил из листов, который вместе с набором образует перекрытие палубы судна

Настил палубы

Deck plating

85. Палубный стрингер судна

Крайний пояс настила палубы судна, примыкающий к бортовой наружной обшивке корпуса судна

Палубный стрингер

Deck stringer

86. Стрингерный угольник судна

Угловой профиль, предназначенный для клепаного соединения палубного стрингера с наружной бортовой обшивкой судна

Стрингерный угольник

Stringer angle

87. Палуба бака судна

Палуба судна, ограничивающая бак судна сверху

Палуба бака

Forecastle deck

88. Палуба юта судна

Палуба судна, ограничивающая ют судна сверху

Палуба юта

Poop deck

89. Верхняя палуба судна

Непрерывная по всей длине самая верхняя палуба судна.

Верхняя палуба

Примечание. В зависимости от назначения палуба может быть: шлюпочной, прогулочной, рыбзавода и др.

Upper deck

90. Квартердек

Возвышающаяся уступом на неполномерную высоту междупалубного расстояния кормовая часть верхней палубы судна

Quarter-deck

91. Спонсон

Выступающий за линию борта участок верхней палубы судна с подкрепляющими его конструкциями

Sponson

92. Слип судна

Конструкция в кормовой оконечности судна, образованная наклонным участком палубы и ограничивающими вертикальными продольными переборками, для подъема из воды на палубу судна орудий для лова рыбы и небольших судов

Слип

Slip

93. Вторая палуба судна

Палуба судна, расположенная непосредственно ниже верхней палубы

Вторая палуба

Second deck

Примечания:

1. Палубы, расположенные ниже второй, называются соответственно: третья палуба, четвертая палуба и т.д.

2. К термину может быть добавление, характеризующее назначение палубы, например, рыбзавода и др.

94. Палуба переборок судна

Самая верхняя палуба судна, до которой доведены поперечные непроницаемые переборки, делящие корпус судна на отсеки

Палуба переборок

Bulkhead deck

95. Платформа судна

Палуба судна, расположенная ниже верхней палубы и простирающаяся лишь на часть длины судна

Платформа

Platform

96. Настил платформы судна

Настил из листов, который вместе с набором образует перекрытие платформы судна

Настил платформы

Platform plating

97. Площадка судна

Консольная конструкция или конструкция, опирающаяся на пиллерсы, состоящая из горизонтального листа с подкрепляющим набором и служащая для установки оборудования, а также для прохода экипажа судна

Площадка

Pad

98. Бимс

Поперечная балка палубного перекрытия или платформы судна

Beam

99. Рамный бимс

Бимс увеличенных размеров

Deck transverse

100. Концевой бимс

Усиленный бимс, совпадающий с поперечной кромкой выреза грузового люка

Hatch-end beam

101. Полубимс

Бимс, проходящий не по всей ширине судна - от борта до карлингса или до выреза в палубе

Fork beam

102. Бимсовая кница

Кница, соединяющая бимс со шпангоутом судна

Beam knee

103. Карлингс

Усиленная продольная балка палубного перекрытия судна

Deck girder

104. Продольная подпалубная балка судна

Балка набора корпуса судна, подкрепляющая настил палубы или платформы, расположенная вдоль судна

Deck longitudinal

105. Комингс люка судна

Комингс судна, окаймляющий люк над палубой по периметру

Комингс люка

Hatch coaming

106. Пиллерс судна

Отдельно стоящая стойка для поддержания палуб или других конструкций судна

Пиллерс

Pillar

107. Пандус судна

Пологая наклонная плоскость между палубами судна для проезда безрельсового транспорта

Пандус

Ramp

108. Полоса ватервейса судна

Вертикальная полоса на палубе или платформе судна для ограждения водопротока

Полоса ватервейса

109. Угольник ватервейса судна

Конструкция из углового профиля на палубе или платформе судна для ограждения водопротока

Угольник ватервейса

Gutter bar

ПЕРЕБОРКИ КОРПУСА СУДНА

110. Переборка корпуса судна

Вертикальная стенка из листов с набором корпуса судна, разделяющая его внутреннюю часть на отсеки или ограничивающая надстройки и рубки судна

Переборка

Bulkhead

111. Непроницаемая переборка корпуса судна

Переборка корпуса судна, которая в эксплуатации или аварийных случаях, предусмотренных расчетом, является непроницаемой

Непроницаемая переборка

Watertight bulkhead

112. Огнестойкая переборка корпуса судна

Переборка корпуса судна, которая вместе с изоляцией выдерживает действие пламени и не допускает значительного повышения температуры по другую сторону переборки

Огнестойкая переборка

Fire-resistant bulkhead

113. Проницаемая переборка корпуса судна

Переборка корпуса судна, к которой не предъявляется требований непроницаемости

Проницаемая переборка

Non-watertight bulkhead

114. Поперечная переборка корпуса судна

Переборка корпуса судна, установленная в поперечном направлении судна

Поперечная переборка

Transverse bulkhead

115. Главная поперечная переборка корпуса судна

Непроницаемая поперечная переборка корпуса судна, доходящая до палубы переборок, идущая от борта до борта и делящая судно на отсеки, обеспечивающие его непотопляемость

Главная поперечная переборка

116. Форпиковая переборка

Непроницаемая поперечная переборка корпуса судна, отделяющая форпик от остальных помещений

Forepeak bulkhead

117. Ахтерпиковая переборка

Непроницаемая поперечная переборка корпуса судна, отделяющая ахтерпик от остальных помещений

Afterpeak bulkhead

118. Продольная переборка корпуса судна

Переборка корпуса судна, установленная в продольном направлении судна

Продольная переборка

Longitudinal bulkhead

119. Главная продольная переборка корпуса судна

Непроницаемая продольная переборка корпуса судна, доходящая до палубы переборок, идущая на большей части длины судна, обеспечивающая его непотопляемость и участвующая в обеспечении общей продольной прочности корпуса судна

Главная продольная переборка

120. Отбойная переборка корпуса судна

Переборка корпуса судна с вырезами, устанавливаемая внутри цистерн, для уменьшения динамической нагрузки от перемещения жидкости

Отбойная переборка

Wash bulkhead (GB)

Swash bulkhead (USA)

121. Полупереборка корпуса судна

Переборка корпуса судна, проходящая не по всей его длине или ширине или не по всей высоте отсека

Полупереборка

Partial bulkhead

122. Выгородка судна

Вертикальная или наклонная стенка с набором или без него, разделяющая помещения внутри отсека судна

Выгородка

Enclosure

123. Горизонтальная балка переборки судна

Горизонтальная балка набора корпуса судна составного или катаного профиля, входящая в набор переборки корпуса судна

Горизонтальная балка переборки

Horizontal stiffener

124. Горизонтальная рама переборки судна

Усиленная горизонтальная балка переборки судна, состоящая из листа с подкрепляющим набором

Горизонтальная рама

Horizontal girder

125. Стойка переборки судна

Вертикальная балка набора корпуса судна составного или катаного профиля, входящая в состав набора переборки корпуса судна

Стойка переборки

Bulkhead stiffener

126. Рамная стойка переборки судна

Усиленная стойка переборки судна

Рамная стойка переборки

Vertical girder

127. Доковая стойка переборки судна

Увеличенных размеров стойка поперечной переборки судна, установленная над вертикальным килем, днищевым стрингером или кильсоном, под которым располагаются кильблоки при постановке судна в док

Доковая стойка переборки

128. Комингс двери судна

Участок нижней части переборки или выгородки, расположенный вместе с примыкающими деталями оформления выреза двери между палубой и нижней кромкой просвета выреза

Комингс двери

Door coaming

НАДСТРОЙКИ И РУБКИ СУДНА

129. Надстройка судна

Конструкция, образованная продолжением бортовых перекрытий основного корпуса судна, палубой и поперечными переборками, находящаяся выше верхней палубы.

Superstructure

Примечания:

1. На кораблях надстройкой является всякая конструкция, расположенная на верхней палубе и образованная продольными и поперечными переборками и палубами

2. На судах надстройкой является также конструкция, боковые стороны которой образовываются не бортовыми перекрытиями, а продольными переборками, если эти переборки отстоят от бортов не более чем на 0,04 ширины судна

3. На судах внутреннего плавания надстройкой является конструкция, продольные переборки которой отстоят от бортов не более чем на 1/3 ширины судна

130. Бак судна

Надстройка судна в носовой его части, начинающаяся от форштевня

Бак

Forecastle

131. Удлиненный бак судна

Бак судна, длина которого равняется или более 0,25 длины судна, считая от форштевня

Удлиненный бак

Long forecastle

132. Ют судна

Надстройка судна в кормовой его части, доходящая до крайней точки кормовой оконечности

Ют

Poop

133. Рубка судна

Конструкция из продольных и поперечных переборок и перекрытий, расположенная на верхней палубе или палубе надстройки и не доходящая до бортов судна более чем на 0,04 ширины судна и имеющая двери, окна или отверстия в наружных переборках

Примечание. Для судов внутреннего плавания рубкой судна является конструкция, продольные переборки которой не доходят до бортов более чем на 1/3 ширины судна

Рубка

Deckhouse

134. Расширительное соединение судна

Конструктивный узел в бортовых перекрытиях надстроек, включающий эластичный элемент в виде гофра, исключающий их деформацию при общем изгибе корпуса судна

Расширительное соединение

135. Ящик судна

Закрытое палубой сооружение на верхней палубе, отстоящее хотя бы от одного из бортов судна на расстоянии более чем на 0,04 ширины судна и не имеющее дверей, окон или отверстий в наружных переборках

Ящик

136. Кап

Конструкция, образованная вертикальными стенками и настилом с подкрепляющим набором, закрывающая вырезы над помещениями судна

Саре

137. Палуба надстройки судна

Палуба судна, ограничивающая сверху надстройку в целом и каждый ее ярус

Палуба надстройки

Superstructure deck

Примечание. При наличии нескольких ярусов надстройки судна палубы надстройки могут называться: палуба надстройки судна I яруса, палуба надстройки судна II яруса и т.д. снизу вверх

138. Палуба рубки судна

Палуба судна, ограничивающая сверху рубку в целом и каждый ее ярус

Палуба рубки

Deckhouse deck

Примечания:

1. При наличии нескольких ярусов рубки судна ее палубы могут называться: палуба рубки судна I яруса, палуба рубки судна II яруса и т.д. снизу вверх

2. Если рубка судна устанавливается на палубе надстройки I, II и т.д. яруса, то палуба рубки называется соответственно палубой рубки судна II, III и т.д. яруса.

139. Мостик судна

Палуба надстройки судна, на которой расположены приборы управления судном, а также штурманская и рулевая рубки

Мостик

Bridge

140. Ростры

Часть палубы рубки судна в виде площадки, опирающейся на специально установленные вдоль бортов стойки

141. Погон судна

Полоса, окаймляющая свободную кромку палубы надстройки, рубки или площадки судна

142. Фальшборт

Конструкция из листов с подкрепляющим набором для ограждения открытых частей палуб судна

Bulwark

143. Стойка фальшборта

Стойка для подкрепления фальшборта и присоединения его к палубе судна

Bulwark stanchion

144. Планширь судна

Деталь из листового или профильного материала, окаймляющая верхнюю кромку фальшборта или другого ограждения судна

Gunwale

145. Волнолом судна

Конструкция из вертикально или наклонно расположенных листов, подкрепленных кницами или бракетами, для отвода встречного потока воздуха при движении судна

Волнолом

146. Ветроотбойник судна

Конструкция из листов изогнутой формы, подкрепленных кницами или бракетами, для отвода встречного потока воздуха при движении судна

Wind deflector

147. Переходный мостик судна

Конструкция, расположенная выше верхней палубы, для сообщения между надстройками или для перехода с борта на борт судна

Переходный мостик

Catwalk

148. Кожух дымовой трубы судна

Конструкция из листов с подкрепляющим набором, устанавливаемая на открытом участке палубы надстройки или рубки для ограждения выступающих над уровнем палубы судна частей дымохода, газовыхлопов, глушителей

Кожух дымовой трубы

Funnel casing

СПЕЦИАЛЬНЫЕ КОНСТРУКЦИИ

149. Днищевая опора судна

Конструкция, расположенная под днищем судна на воздушной подушке и предназначенная для предотвращения контакта корпуса судна с опорной поверхностью при посадке судна на твердую поверхность

Днищевая опора

150. Скег

Конструкция для ограждения воздушной подушки, устанавливаемая по бортам днищевой части судна на воздушной подушке и составляющая одно целое с его корпусом

Skeg

151. Барбет судна

Опорный контур, обеспечивающий восприятие нагрузок от вращающегося оборудования и технических средств, и конструкция, ограждающая их механизмы

Барбет

Barbette

152. Дейдвудная труба

Труба в корпусе судна, через которую проходит гребной вал

Stern tube

153. Труба водомета судна

Труба в корпусе судна, в которой устанавливается винт водометного движителя

Труба водомета

Water jet pipe

154. Труба судового подруливающего устройства

Труба в корпусе судна, в которой помещается винт или винт и привод судового подруливающего устройства

Труба подруливающего устройства

Thruster pipe

155. Гельмопортовая труба

Труба в корпусе судна, через которую проходит баллер руля

Rudder trunk

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Ахтерштевень                                                                                                                                                  70

Бак                                                                                                                                                130

Бак судна                                                                                                                                                130

Бак судна удлиненный                                                                                                                                                131

Бак удлиненный                                                                                                                                                131

Балка                                                                                                                                     7

Балка бортовая продольная                                                                                                                                                  56

Балка днищевая продольная                                                                                                                                                  49

Балка набора корпуса судна                                                                                           7

Балка настила второго дна судна продольная                                                          50

Балка переборки горизонтальная                                                                                                                                                123

Балка переборки судна горизонтальная                                                                                                                                                123

Балка судна бортовая продольная                                                                                                                                                  56

Балка судна днищевая продольная                                                                                                                                                  49

Балка судна подпалубная продольная                                                                                                                                                104

Барбет                                                                                                                                                151

Барбет судна                                                                                                                                                151

Бимс                                                                                                                                                  98

Бимс концевой                                                                                                                                                100

Бимс рамный                                                                                                                                                  99

Бракета                                                                                                                                                  18

Брештук                                                                                                                                                  65

Брус привальный                                                                                                                                                  81

Брус судна привальный                                                                                                                                                  81

Брызгоотражатель                                                                                                                                                  80

Брызгоотражатель судна                                                                                                                                                  80

Бульб судна                                                                                                                                                  66

Бульб                                                                                                                                                  66

Ветвь шпангоута                                                                                                                                                  63

Ветвь шпангоута судна                                                                                                                                                  63

Ветроотбойник судна                                                                                                                                                146

Ветроотбойник                                                                                                                                                146

Волнолом судна                                                                                                                                                145

Волнолом                                                                                                                                                145

Выгородка судна                                                                                                                                                122

Выгородка                                                                                                                                                122

Выкружка                                                                                                                                                  67

Выкружка наружной обшивки корпуса судна                                                                                                                                                  67

Дно судна второе                                                                                                                                                  36

Дно второе                                                                                                                                                  36

Дно судна двойное                                                                                                                                                  35

Дно двойное                                                                                                                                                  35

Заделка корпуса судна                                                                                                                                                  20

Заделка                                                                                                                                                  20

Кап                                                                                                                                                136

Карлингс                                                                                                                                                103

Квартердек                                                                                                                                                  90

Киль                                                                                                                                                  41

Киль брусковый                                                                                                                                                  46

Киль вертикальный                                                                                                                                                  43

Киль горизонтальный                                                                                                                                                  42

Киль скуловой                                                                                                                                                  45

Киль судна                                                                                                                                                  41

Киль судна брусковый                                                                                                                                                  46

Киль судна вертикальный                                                                                                                                                  43

Киль судна горизонтальный                                                                                                                                                  42

Киль судна скуловой                                                                                                                                                  45

Киль судна туннельный                                                                                                                                                  44

Киль туннельный                                                                                                                                                  44

Кильсон                                                                                                                                                  48

Кильсон судна                                                                                                                                                  48

Кница                                                                                                                                                  19

Кница бимсовая                                                                                                                                                102

Кница скуловая                                                                                                                                                  64

Кница судна                                                                                                                                                  19

Кница судна скуловая                                                                                                                                                  64

Кожух дымовой трубы судна                                                                                                                                                148

Кожух дымовой трубы                                                                                                                                                148

Козырек судна                                                                                                                                                  25

Козырек                                                                                                                                                  25

Комингс                                                                                                                                                  11

Комингс двери                                                                                                                                                128

Комингс двери судна                                                                                                                                                128

Комингс люка                                                                                                                                                105

Комингс люка судна                                                                                                                                                105

Комингс судна                                                                                                                                                  11

Корпус                                                                                                                                                    1

Корпус основной                                                                                                                  2

Корпус судна                                                                                                                                                    1

Корпус судна основной                                                                                                                                                    2

Кринолин                                                                                                                                                  69

Кринолин судна                                                                                                                                                  69

Кронштейн гребного вала                                                                                                                                                  72

Кронштейн гребного вала судна                                                                                                                                                  72

Кронштейн руля                                                                                                                                                  73

Кронштейн руля судна                                                                                                                                                  73

Лист междудонный крайний                                                                                                                                                  47

Лист накладной                                                                                                                                                  14

Лист судна междудонный крайний                                                                                                                                                  47

Лист судна накладной                                                                                                                                                  14

Лист судна съемный                                                                                                                                                  15

Лист съемный                                                                                                                                                  15

Льдоотвод                                                                                                                                                  68

Льдоотвод судна                                                                                                                                                  68

Мостик                                                                                                                                                139

Мостик переходной                                                                                                                                                147

Мостик судна                                                                                                                                                139

Мостик судна переходной                                                                                                                                                147

Набор                                                                                                                                    5

Набор корпуса судна                                                                                                         5

Наделка ледовая                                                                                                                77

Наделка судна ледовая                                                                                                  77

Надстройка судна                                                                                                            29

Насадка направляющая стационарная                                                                            76

Насадка судна направляющая стационарная                                                           76

Настил                                                                                                                                  4

Настил второго дна судна                                                                                              37

Настил второго дна                                                                                                           37

Настил корпуса судна                                                                                                       4

Настил палубы судна                                                                                                                                                  84

Настил палубы                                                                                                                                                  84

Настил платформы судна                                                                                                                                                  96

Настил платформы                                                                                                                                                  96

Настил судна съемный                                                                                                                                                  17

Настил съемный                                                                                                                                                  17

Обрешетник                                                                                                                                                  16

Обрешетник корпуса судна                                                                                                                                                  16

Обшивка                                                                                                                               3

Обшивка наружная                                                                                                                                                  21

Обшивка наружная бортовая                                                                                                                                                  23

Обшивка наружная днищевая                                                                                                                                                  22

Обшивка судна                                                                                                                                                    3

Обшивка судна наружная                                                                                                                                                  21

Обшивка судна наружная бортовая                                                                                                                                                  23

Обшивка судна наружная днищевая                                                                                                                                                  22

Опора днищевая                                                                                                                                                149

Опора судна днищевая                                                                                                                                                149

Палуба                                                                                                                                                  82

Палуба бака                                                                                                                                                  87

Палуба бака судна                                                                                                                                                  87

Палуба верхняя                                                                                                                                                  89

Палуба вторая                                                                                                                                                  93

Палуба надстройки                                                                                                                                                137

Палуба надстройки судна                                                                                                                                                137

Палуба переборок                                                                                                                                                  94

Палуба переборок судна                                                                                                                                                  94

Палуба рубки                                                                                                                                                138

Палуба рубки судна                                                                                                                                                138

Палуба судна                                                                                                                                                  82

Палуба судна верхняя                                                                                                                                                  89

Палуба судна вторая                                                                                                                                                  93

Палуба юта                                                                                                                                                  88

Палуба юта судна                                                                                                                                                  88

Пандус                                                                                                                                                107

Пандус судна                                                                                                                                                107

Переборка                                                                                                                                                110

Переборка ахтерпиковая                                                                                                                                                117

Переборка корпуса судна                                                                                                                                                110

Переборка корпуса судна непроницаемая                                                                                                                                                111

Переборка корпуса судна огнестойкая                                                                                                                                                112

Переборка корпуса судна отбойная                                                                                                                                                120

Переборка корпуса судна поперечная                                                                                                                                                114

Переборка корпуса судна поперечная главная                                                                                                                                                115

Переборка корпуса судна продольная                                                                                                                                                118

Переборка корпуса судна продольная главная                                                                                                                                                119

Переборка корпуса судна проницаемая                                                                                                                                                113

Переборка непроницаемая                                                                                                                                                111

Переборка огнестойкая                                                                                                                                                112

Переборка отбойная                                                                                                                                                120

Переборка поперечная                                                                                                                                                114

Переборка поперечная главная                                                                                                                                                115

Переборка продольная                                                                                                                                                118

Переборка продольная главная                                                                                                                                                119

Переборка проницаемая                                                                                                                                                113

Переборка форпиковая                                                                                                                                                116

Перекрытие                                                                                                                                                    6

Перекрытие бортовое                                                                                                                                                  32

Перекрытие днищевое                                                                                                                                                  31

Перекрытие палубное                                                                                                                                                  83

Перекрытие судна                                                                                                                                                    6

Перекрытие судна бортовое                                                                                                                                                  32

Перекрытие судна днищевое                                                                                                                                                  31

Перекрытие судна палубное                                                                                                                                                  83

Пиллерс                                                                                                                                                106

Пиллерс судна                                                                                                                                                106

Пилон                                                                                                                                                  78

Пилон судна                                                                                                                                                  78

Планширь                                                                                                                                                144

Планширь судна                                                                                                                                                144

Платформа                                                                                                                                                  95

Платформа судна                                                                                                                                                  95

Площадка                                                                                                                                                  97

Площадка судна                                                                                                                                                  97

Погон                                                                                                                                                141

Погон судна                                                                                                                                                141

Подзор кормовой                                                                                                                                                  34

Подзор судна кормовой                                                                                                                                                  34

Полоса ватервейса                                                                                                                                                108

Полоса ватервейса судна                                                                                                                                                108

Полубимс                                                                                                                                                101

Полупереборка                                                                                                                                                121

Полустрингер                                                                                                                                                  40

Полупереборка корпуса судна                                                                                                                                                121

Полустрингер судна                                                                                                                                                  40

Пояс ледовый                                                                                                                                                  29

Пояс обшивки                                                                                                                                                  26

Пояс скуловой                                                                                                                                                  27

Пояс наружной обшивки судна                                                                                                                                                  26

Пояс наружной обшивки судна ледовый                                                                                                                                                  29

Пояс наружной обшивки судна скуловой                                                                                                                                                  27

Пояс наружной обшивки судна шпунтовый                                                                                                                                                  28

Пояс шпунтовый                                                                                                                                                  28

Рама переборки горизонтальная                                                                                                                                                124

Рама переборки судна горизонтальная                                                                                                                                                124

Рама судна шпангоутная                                                                                                 8

Рама шпангоутная                                                                                                               8

Распорка                                                                                                                                                  13

Распорка корпуса судна                                                                                                                                                  13

Ребро жесткости                                                                                                                                                  12

Ребро жесткости корпуса судна                                                                                                                                                  12

Ростры                                                                                                                                                140

Рубка                                                                                                                                                133

Рубка судна                                                                                                                                                133

Скег                                                                                                                                                150

Скула                                                                                                                                                  30

Скула судна                                                                                                                                                  30

Слип                                                                                                                                                  92

Слип судна                                                                                                                                                  92

Соединение расширительное                                                                                                                                                134

Соединение судна расширительное                                                                                                                                                134

Спонсон                                                                                                                                                  91

Стабилизатор                                                                                                                                                  79

Стабилизатор судна                                                                                                                                                  79

Стойки переборки                                                                                                                                                125

Стойка переборки доковая                                                                                                                                                127

Стойка переборки рамная                                                                                                                                                126

Стойка переборки судна                                                                                                                                                125

Стойка переборки судна доковая                                                                                                                                                127

Стойка переборки судна рамная                                                                                                                                                126

Стойка фальшборта                                                                                                                                                143

Стрингер                                                                                                                               9

Стрингер бортовой                                                                                                                                                  38

Стрингер днищевой                                                                                                                                                  39

Стрингер палубный                                                                                                                                                  85

Стрингер разносящий                                                                                                                                                  10

Стрингер судна                                                                                                                  9

Стрингер судна бортовой                                                                                               38

Стрингер судна днищевой                                                                                             39

Стрингер судна палубный                                                                                             85

Стрингер судна разносящий                                                                                         10

Транец                                                                                                                                33

Транец судна                                                                                                                    33

Труба водомета                                                                                                                                                153

Труба водомета судна                                                                                                                                                153

Труба гельмопортовая                                                                                                                                                155

Труба дейдвудная                                                                                                                                                152

Труба подруливающего устройства                                                                                                                                                154

Труба судна цепная                                                                                                                                                  75

Труба судна якорная                                                                                                                                                  74

Труба судового подруливающего устройства                                                                                                                                                154

Труба цепная                                                                                                                                                  75

Труба якорная                                                                                                                                                  74

Угольник ватервейса                                                                                                                                                109

Угольник ватервейса судна                                                                                                                                                109

Угольник подсланевый                                                                                                                                                  54

Угольник скуловой                                                                                                                                                  55

Угольник стрингерный                                                                                                                                                  86

Угольник судна подсланевый                                                                                                                                                  54

Угольник судна скуловой                                                                                                                                                  55

Угольник судна стрингерный                                                                                                                                                  86

Фальшборт                                                                                                                                                142

Флор                                                                                                                                                  51

Флор бракетный                                                                                                                                                  53

Флор непроницаемый                                                                                                                                                  52

Форштевень                                                                                                                                                  71

Ширстрек                                                                                                                                                  24

Шпангоут                                                                                                                                                  57

Шпангоут поворотный                                                                                                                                                  62

Шпангоут промежуточный                                                                                                                                                  61

Шпангоут рамный                                                                                                                                                  60

Шпангоут судна                                                                                                                                                  57

Шпангоут судна поворотный                                                                                                                                                  62

Шпангоут судна промежуточный                                                                                                                                                  61

Шпангоут судна рамный                                                                                                                                                  60

Шпангоут судна твиндечный                                                                                                                                                  59

Шпангоут судна трюмный                                                                                                                                                  58

Шпангоут твиндечный                                                                                                                                                  59

Шпангоут трюмный                                                                                                                                                  58

Ют                                                                                                                                                132

Ют судна                                                                                                                                                132

Ящик судна                                                                                                                                                135

Ящик                                                                                                                                                135

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Afterpeak Bulkhead                                                                                                                                                117

Barbette                                                                                                                                                151

Bar keel                                                                                                                                                  46

Base Hull                                                                                                                                                    2

Batten ceiling                                                                                                                                                  16

Beam                                                                                                                                                  98

Beam knee                                                                                                                                                102

Bilge                                                                                                                                                  30

Bilge bracket                                                                                                                                                  64

Bilge keel                                                                                                                                                  45

Bilge strake                                                                                                                                                  27

Bottom longitudinal                                                                                                                                                  49

Bottom plating                                                                                                                                                  22

Bow chock plate                                                                                                                                                  25

Bracket                                                                                                                                                  18

Bracket floor                                                                                                                                                  53

Breasthook                                                                                                                                                  65

Bridge                                                                                                                                                139

Bulb                                                                                                                                                  66

Bulkhead                                                                                                                                                110

Bulkhead deck                                                                                                                                                  94

Bulkhead stiffener                                                                                                                                                125

Bulwark                                                                                                                                                142

Bulwark stanchion                                                                                                                                                143

Cant frame                                                                                                                                                  62

Catwalk                                                                                                                                                147

Centerline girder                                                                                                                                                  43

Chain pipe                                                                                                                                                  75

Coaming                                                                                                                                                  11

Covering plate                                                                                                                                                  14

Crinoline                                                                                                                                                  69

Deck                                                                                                                                                  82

Deck girder                                                                                                                                                103

Deck house                                                                                                                                                133

Deck house deck                                                                                                                                                138

Deck longitudinal                                                                                                                                                104

Deck plating                                                                                                                                                  84

Deck plating assembly                                                                                                                                                  83

Deck stringer                                                                                                                                                  85

Deck transverse                                                                                                                                                  99

Detachable ceiling                                                                                                                                                  17

Detachable plate                                                                                                                                                  15

Door coaming                                                                                                                                                128

Double Bottom                                                                                                                                                  35

Duct keel (GB)                                                                                                                                                  44

Enclosure                                                                                                                                                122

Fender guard                                                                                                                                                  81

Fire-resistant bulkhead                                                                                                                                                112

Floor                                                                                                                                                  51

Forecastle                                                                                                                                                130

Forecastle deck                                                                                                                                                  87

Forepeak bulkhead                                                                                                                                                116

Fork beam                                                                                                                                                101

Frame                                                                                                                                                  57

Framing                                                                                                                                                    5

Funnel casing                                                                                                                                                148

Garboard strake                                                                                                                                                  28

Girder                                                                                                                                                    7

Gunwale                                                                                                                                                144

Gutter bar                                                                                                                                                109

Halfstringer                                                                                                                                                  40

Hatch coaming                                                                                                                                                105

Hatch-end beam                                                                                                                                                100

Hosepipe                                                                                                                                                  74

Hold frame                                                                                                                                                  58

Horizontal girder                                                                                                                                                124

Horizontal stiffener                                                                                                                                                123

Hull                                                                                                                                                    1

Ice belt                                                                                                                                                  29

Ice fin                                                                                                                                                  77

Ice strengthening                                                                                                                                                  68

Inner bottom                                                                                                                                                  36

Inner bottom longitudinal                                                                                                                                                  50

Inner bottom plating                                                                                                                                                  37

Intermediate frame                                                                                                                                                  61

Keel                                                                                                                                                  41

Keel (GB)                                                                                                                                                  42

Keelson                                                                                                                                                  48

Knee                                                                                                                                                  19

Long forecastle                                                                                                                                                131

Longitudinal bulkhead                                                                                                                                                118

Lug                                                                                                                                                  20

Margin angle                                                                                                                                                  55

Margin plate                                                                                                                                                  47

Non-watertight bulkhead                                                                                                                                                113

Nozzle                                                                                                                                                  76

Pad                                                                                                                                                  97

Partial bulkhead                                                                                                                                                121

Pillar                                                                                                                                                106

Pipe tunnel (USA)                                                                                                                                                  44

Plate keel (USA)                                                                                                                                                  42

Platform                                                                                                                                                  95

Platform plating                                                                                                                                                  96

Plating assembly                                                                                                                                                    6

Poop                                                                                                                                                132

Poop deck                                                                                                                                                  88

Quarter-deck                                                                                                                                                  90

Ramp                                                                                                                                                107

Rudder horn                                                                                                                                                  73

Rudder trunk                                                                                                                                                155

Second deck                                                                                                                                                  93

Shaft strut                                                                                                                                                  72

Sheer-strake                                                                                                                                                  24

Shell plating                                                                                                                                                  21

Side girder                                                                                                                                                  39

Side longitudinal                                                                                                                                                  56

Side shell                                                                                                                                                  23

Side stringer                                                                                                                                                  38

Skeg                                                                                                                                                150

Slip                                                                                                                                                  92

Spectacle frame                                                                                                                                                  67

Sponson                                                                                                                                                  91

Spray deflector                                                                                                                                                  80

Stabilizer                                                                                                                                                  79

Stem                                                                                                                                                  71

Sternframe                                                                                                                                                  70

Stern tube                                                                                                                                                152

Stiffener                                                                                                                                                  12

Strake                                                                                                                                                  26

Stringer                                                                                                                                                    9

Stringer angle                                                                                                                                                  86

Superstructure                                                                                                                                                129

Superstructure deck                                                                                                                                                137

Swash bulkhead (USA)                                                                                                                                                120

Thruster pipe                                                                                                                                                154

Transom                                                                                                                                                  33

Transverse bulkhead                                                                                                                                                114

Transverse frame                                                                                                                                                    8

Tween-desk frame                                                                                                                                                  59

Upper deck                                                                                                                                                  89

Vertical girder                                                                                                                                                126

Wash bulkhead (GB)                                                                                                                                                120

Water jet pipe                                                                                                                                                153

Watertight bulkhead                                                                                                                                                111

Watertight floor                                                                                                                                                  52

Web frame                                                                                                                                                  60

Wind deflector                                                                                                                                                146

ПРИЛОЖЕНИЕ 1
Справочное

Схема расположения палуб на судне и поперечные разрезы судна

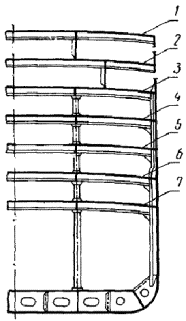

1 - палуба рубки судна III яруса; 2 - палуба рубки судна II яруса; 3 - палуба надстройки судна I яруса;
4 - верхняя палуба судна; 5 - вторая палуба судна; 6 - третья палуба судна; 7 - четвертая палуба судна.

Черт. 1 Схема расположения палуб на судне

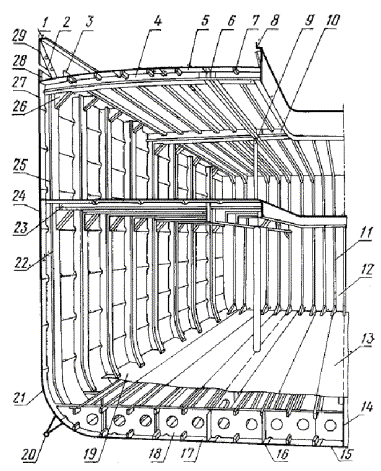

1 - планширь судна; 2 - стойка фальшборта; 3 - полоса ватервейса судна; 4 - рамный бимс; 5 - настил палубы судна;
6 - карлингс; 7 - продольная подпалубная балка судна; 8 - комингс люка судна; 9 - пиллерс судна; 10 - концевой бимс;
11 - стойка переборки судна; 12 - непроницаемая переборка корпуса судна; 13 - настил второго дна судна;
14 - вертикальный киль судна; 15 - горизонтальный киль судна; 16 - днищевой стрингер судна; 17 - наружная днищевая обшивка судна;
18 - флор; 19 - крайний междудонный лист судна; 20 - скуловой киль судна; 21 - скуловой пояс наружной обшивки судна;
22 - трюмный шпангоут судна; 23 - бимс; 24 - бортовая наружная обшивка судна; 25 - твиндечный шпангоут судна;
26 - бимсовая кница; 27 - ширстрек; 28 - стрингерный угольник судна; 29 - фальшборт.

Черт. 2 Поперечный разрез сухогрузного судна

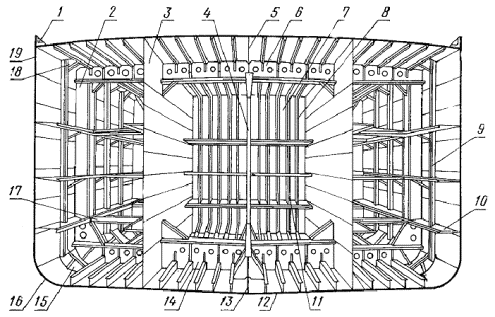

1 - стрингерный угольник судна; 2 - рамный шпангоут судна; 3 - продольная переборка корпуса судна;
4 - доковая стойка переборки судна; 5 - карлингс; 6 - рамный бимс; 7 - поперечная переборка корпуса судна;
8 - стойка переборки судна; 9 - шпангоут судна; 10 - бортовой стрингер судна; 11 - горизонтальная рама переборки судна;
12 - горизонтальный киль судна; 13 - вертикальный киль судна; 14 - флор; 15 - скуловая кница судна;
16 - скуловой пояс наружной обшивки судна; 17 - распорка корпуса судна;
18 - продольная подпалубная балка судна; 19 - ширстрек.

Черт. 3 Поперечный разрез нефтеналивного судна

ПРИЛОЖЕНИЕ 2
Справочное

Термины, используемые при определении стандартизованных терминов конструктивных элементов металлического корпуса надводных кораблей и судов

Термин

Пояснение

1. Ахтерпик

Крайний кормовой отсек основного корпуса судна, простирающийся от ахтерштевня до ахтерпиковой переборки

2. Боковая поверхность судна

Поверхность, образованная частью наружной обшивки судна, расположенной выше скулы

3. Борт судна

Боковая поверхность судна

4. Водометный движитель

Судовой движитель, представляющий собой рабочее колесо водяного насоса, работающее в водопроточном канале, который обеспечивает приток воды к колесу насоса и направление ее выброса по оси движителя

5. Водопроток

Канал для стока воды на палубе или платформе судна, расположенный между бортовой обшивкой и полосой либо угольником ватервейса

6. Диаметральная плоскость судна

По ГОСТ 1062-80

7. Днище судна

Нижняя поверхность судна, образованная частью наружной обшивки судна, расположенной между верхними кромками скуловых поясов

8. Кильблок

Одна из опор в форме параллелепипеда, состоящая из железобетонного основания и податливой деревянной или резиновой подушки, устанавливаемая под днищем судна при его постановке в док или нахождении на стапеле

9. Кормовой перпендикуляр судна

По ГОСТ 1062-80

10. Кормовая часть судна

Задняя часть судна, расположенная между плоскостью мидель-шпангоута и ахтерштевня

11. Носовая часть судна

Передняя часть корпуса судна, идущая от форштевня до плоскости мидель-шпангоута

12. Носовой перпендикуляр судна

По ГОСТ 1062-80

13. Обводы корпуса

Внешние очертания корпуса судна

14. Оконечность судна

Часть корпуса судна, примыкающая к форштевню или ахтерштевню и идущая к середине судна на расстояние 0,05 его длины от носового или кормового перпендикуляра

15. Основная плоскость судна

По ГОСТ 1062-80

16. Паз

Место соединения по длине смежных листов обшивки или настила судна

17. Плоскость мидель-шпангоута

По ГОСТ 1062-80

18. Подводное крыло

Жесткий металлический элемент, имеющий профиль крыла, расположенный под днищем судна на специальных стойках и предназначенный для создания подъемной силы при движении судна

19. Слань

Деревянный съемный днищевой настил в трюмах судна

20. Транцевая корма

Вид кормы судна, имеющей прямые очертания в плане и в вертикальной плоскости

21. Форпик

Крайний носовой отсек основного корпуса судна, простирающийся от форштевня до переборки форпика

22. Цепной ящик

Подпалубное помещение в носовой части судна, обычно расположенное под местом установки якорного механизма, оборудуемое для укладки якорных цепей

23. Ярус рубки (надстройки)

Участок рубки (надстройки) судна по высоте, заключенный между двумя соседними палубами

СОДЕРЖАНИЕ

Общие понятия

Наружная обшивка, второе дно, подкрепляющие их части

Палубы и платформы корпуса судна

Переборки корпуса судна

Надстройки и рубки судна

Специальные конструкции

Алфавитный указатель терминов на русском языке. 10

Алфавитный указатель терминов на английском языке. 16

Приложение 1. Схема расположения палуб на судне и поперечные разрезы судна. 18

Приложение 2. Термины, используемые при определении стандартизованных терминов конструктивных элементов металлического корпуса надводных кораблей и судов. 20





© 2013 Ёшкин Кот :-)
