ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПРОФИЛИ ПРЕССОВАННЫЕ
ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО
ШВЕЛЛЕРНОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ
СПЛАВОВ

СОРТАМЕНТ



ГОСТ 13624-90







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

МОСКВА





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ
ОТБОРТОВАННОГО ШВЕЛЛЕРНОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded rectangular flanged channel-section
shapes of aluminium and magnesium alloys.
Dimensions

ГОСТ
13624-90

Дата введения 01.01.92

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей отбортованного швеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

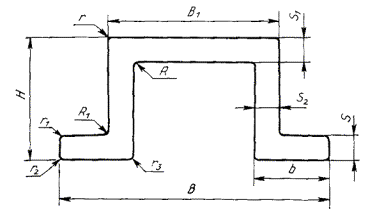

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.

Таблица 1

Номер профиля

H

B

B1

b

S

S1

S2

R

R1

Площадь сечения, см2

Диаметр описанной окружности, мм

Теоретическая масса 1 м, кг



Алюминиевый сплав

Магниевый сплав

мм



441209

4,5

27,0

14,0

9,0

1,5

1,5

2,5

1,0

3,0

0,598

27

0,170

0,108



441121

5,5

15,8

15,2

1,5

2,0

1,2

1,2

-

-

0,298

16

0,085

0,054



441122

7,5

33,0

17,5

9,25

1,5

1,5

1,5

-

-

0,675

33

0,192

0,122



441123

7,5

40,0

18,0

14,5

2,0

3,8

3,5

0,5

1,5

1,394

40

0,397

0,251



141216

9,5

38,0

25,0

9,0

3,0

1,5

2,5

1,0

-

1,169

38

0,333

0,210



441205

10,0

119,0

99,0

35,0

6,0

4,0

25,0

-

-

8,160

120

2,326

1,469



441206

10,0

159,0

139,0

35,0

6,0

4,0

25,0

-

-

9,760

160

2,782

1,757



441125

11,0

29,0

20,0

6,0

1,5

1,5

1,5

-

1,0

0,724

29

0,206

0,130



441126

12,0

46,0

28,0

11,0

2,0

2,0

2,0

-

1,5

1,330

46

0,379

0,239



441217

12,0

81,0

62,0

14,5

4,0

4,0

5,0

0,5

0,5

4,042

81

1,152

0,728



441129

13,5

105,0

65,0

22,5

2,5

2,5

2,5

2,0

2,0

3,209

105

0,915

0,578



441132

14,0

68,0

34,0

20,0

3,0

3,0

8,0

3,0

3,0

2,777

68

0,792

0,500



441220

16,0

26,0

13,0

6,5

1,5

1,5

1,5

0,5

0,5

0,782

28

0,223

0,141



441136

16,0

46,0

20,0

15,0

2,0

2,0

2,0

3,0

2,0

1,536

46

0,438

0,276



441138

17,0

68,0

34,0

20,0

3,0

3,0

3,0

3,0

3,0

2,957

68

0,843

0,532



441139

17,0

68,0

34,0

20,5

3,0

3,5

3,5

-

2,0

3,172

68

0,904

0,571



441207

18,0

62,0

42,0

16,0

9,0

8,0

6,0

1,0

1,0

6,369

63

1,815

1,146



441221

18,0

68,0

36,0

18,0

2,0

3,5

2,0

-

-

2,480

68

0,707

0,446



441223

20,0

46,0

23,0

14,5

3,0

5,0

3,0

3,0

3,0

2,817

48

0,803

0,507



441224

20,0

75,0

50,5

14,5

2,0

2,5

2,25

2,5

-

2,567

76

0,732

0,462



441225

22,0

64,0

30,0

20,0

3,0

3,0

3,0

3,0

3,0

3,137

64

0,894

0,565



441143

24,0

48,0

23,0

15,5

3,0

12,0

3,0

1,0

1,0

4,239

49

1,208

0,763



441226

28,0

82,0

43,0

21,0

2,0

1,5

1,5

3,0

3,0

2,297

82

0,655

0,414



441145

28,0

84,0

30,0

29,5

2,5

3,0

2,5

3,0

3,0

3,577

86

1,020

0,644



441228

28,7

67,3

29,7

20,0

1,2

2,7

1,2

3,0

3,0

1,954

68

0,557

0,352



441146

29,0

60,0

30,0

16,5

1,5

3,0

1,5

3,0

3,0

2,207

62

0,629

0,397



441229

29,0

80,0

30,0

28,0

4,0

5,0

3,0

3,0

3,0

5,017

80

1,430

0,903



441231

30,0

70,0

25,0

24,0

2,0

2,0

1,5

3,0

3,0

2,317

70

0,660

0,417



441149

30,0

70,0

28,0

24,0

2,0

2,0

3,0

5,0

3,0

3,226

70

0,919

0,581



441151

30,0

95,0

50,0

25,0

4,0

5,0

2,5

2,0

2,5

5,594

96

1,594

1,007



441253

32,0

80,0

36,0

25,0

4,0

5,0

3,0

3,0

3,0

5,257

81

1,498

0,946



441232

33,5

26,0

22,0

3,5

2,0

1,5

1,5

3,0

2,0

1,426

41

0,406

0,257



441154

34,0

70,0

30,0

23,0

5,0

2,0

3,0

3,0

8,0

4,597

70

1,310

0,828



441156

35,0

52,0

23,0

16,5

2,0

2,0

2,0

2,0

2,0

2,394

55

0,682

0,431



441157

35,0

53,6

23,0

16,5

1,5

2,0

1,2

2,0

1,5

1,738

56

0,495

0,313



441159

35,0

70,0

29,0

23,5

2,0

2,0

3,0

2,0

5,0

3,504

70

0,999

0,631



441233

35,0

94,0

48,0

25,0

2,0

2,5

2,0

4,0

4,0

3,557

94

1,014

0,640



441234

35,0

110,0

50,0

33,0

3,0

4,0

3,0

3,0

3,0

5,737

110

1,635

1,033



441235

35,0

110,0

50,0

34,0

3,0

13,0

4,0

3,0

3,0

10,137

110

2,889

1,825



441236

36,0

110,0

50,0

33,0

3,0

4,0

3,0

3,0

3,0

5,797

110

1,652

1,044



441239

40,0

30,0

20,0

10,0

40

30,0

5,0

-

-

7,400

48

2,109

1,332



441163

40,0

70,0

50,0

13,0

4,0

3,0

3,0

5,0

5,0

4,735

74

1,349

0,852



441240

40,0

80,0

70,0

6,5

1,5

1,5

1,5

1,0

1,0

2,364

85

0,674

0,425



441241

40,0

80,0

50,0

16,5

1,5

3,0

1,5

3,0

8,0

3,137

82

0,894

0,565



441166

40,0

82,0

36,0

25,0

4,0

4,0

2,0

3,0

3,0

4,797

83

1,367

0,864



441167

40,0

94,0

50,0

25,0

4,0

6,0

3,0

5,0

5,0

7,015

95

1,999

1,263



441242

40,0

95,6

50,0

25,0

4,3

4,3

2,2

4,0

4,0

5,819

96

1,658

1,047



441169

41,0

92,0

50,0

25,0

10,0

12,6

4,0

3,0

4,0

12,879

93

3,671

2,318



441170

41,0

92,0

50,0

25,0

10,0

17,0

4,0

3,0

4,0

14,727

93

4,197

2,651



441174

45,0

70,0

30,0

22,7

4,5

3,5

2,7

5,0

5,0

5,306

74

1,512

0,955



441175

45,0

92,0

60,0

20,0

5,0

3,0

4,0

5,0

5,0

6,975

95

1,988

1,255



441176

45,0

120,0

86,0

21,0

5,0

3,0

4,0

5,0

5,0

7,855

123

2,239

1,414



441177

45,0

170,0

100,0

44,0

7,0

15,0

9,0

8,0

8,0

25,849

170

7,367

4,653



441178

50,0

77,0

65,0

10,0

4,0

4,0

4,0

2,0

2,0

6,794

84

1,936

1,223



441244

50,0

80,0

36,0

25,0

4,0

5,0

3,0

3,0

3,0

6,337

84

1,806

1,141



441179

50,0

80,0

44,0

20,0

3,5

3,5

2,0

3,0

3,0

4,737

85

1,350

0,853



441182

55,0

95,0

75,0

15,0

5,0

5,0

5,0

3,0

3,0

9,827

103

2,801

1,769



441246

60,0

75,0

40,0

20,0

4,0

4,0

2,5

5,0

5,0

6,015

86

1,714

1,083



441183

60,0

84,0

44,0

22,0

2,5

2,5

2,0

2,5

2,5

4,454

92

1,269

0,802



441247

60,0

125,0

100,0

17,5

5,0

5,0

5,0

-

-

11,750

132

3,349

2,115



441186

63,0

120,0

44,0

48,0

6,0

30,0

10,0

3,0

3,0

24,437

121

6,965

4,399



441187

65,0

96,0

50,0

25,0

3,0

2,0

2,0

3,0

3,0

4,977

103

1,419

0,896



441188

65,0

96,0

50,0

25,0

3,0

3,0

2,0

5,0

5,0

5,575

103

1,589

1,003



441189

70,0

85,0

44,0

22,0

2,0

2,0

1,5

5,0

5,0

3,955

98

1,127

0,712



441191

80,0

95,0

50,0

25,0

2,8

2,8

2,5

5,0

2,5

6,735

112

1,919

1,212



441248

80,0

110,0

60,0

29,0

5,0

5,0

4,0

3,0

3,0

11,477

124

3,271

2,066



441192

83,0

92,0

60,0

20,0

5,0

3,0

4,0

5,0

5,0

10,015

116

2,854

1,803



441194

95,0

99,0

95,0

6,0

35,0

4,0

4,0

3,0

-

12,519

135

3,568

2,253



441250

125,5

110,0

78,0

21,0

5,0

5,0

5,0

3,0

2,0

17,606

158

5,018

3,169



441251

130,0

164,0

94,0

40,0

15,0

5,0

5,0

8,0

5,0

28,082

190

8,003

5,055



Примечания:

1. Значения радиусов скругления R и R1, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок (r, r1, r2, r3) должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в приложении 2.

ПРИЛОЖЕНИЕ 1

Справочное

1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов

Алюминий всех марок            - 0,950        АД35                            - 0,954

Сплавы марок АМц                 - 0,958        1915                              - 0,972

АМцС                                        - 0,958        1920                              - 0,954

АМг2                                         - 0,940        1925                              - 0,972

АМг3                                         - 0,937        1935                              - 0,977

АМг5                                         - 0,930        1985ч                            - 0,948

АМг6                                         - 0,926        1980                              - 0,968

1561                                           - 0,930        AД31Е                          - 0,950

Д1                                              - 0,982        ВД1                              - 0,982

Д16                                            - 0,976        АВД1-1                        - 0982

Д16ч                                          - 0,976        АКМ                             - 0,970

Д19ч                                          - 0,968        М40                              - 0,965

Д20                                            - 0,996        АК4                              - 0,970

АВ                                              - 0,947        АК6                              - 0,962

К48-2пч                                     - 0,972        АК4-1                           - 0,982

К48-2                                         - 0,972        АК4-1ч                         - 0,982

АД31                                          - 0,950        ВАД1                            - 0,968

АД33                                          - 0,951        ВД17                            - 0,965

2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Сплавы марок МА1                  - 0,978

МА2                                           - 0,989

МА2-1                                        - 0,990

МА2-1пч                                   - 0,990

МА8                                           - 0,989

МА12                                         - 0,989

ПРИЛОЖЕНИЕ 2

Справочное

Таблица 2

Номер профиля

Обозначение профиля по каталогу 1966 г.

Обозначение профиля по чертежам

441121

П310

С 979, ПК 629, ПП 351, ПС 97

441122

П460-3

ПВ 1476, ПК 13024

441123

П460-2

НП 255-1

441125

-

ПК 680-11, ПС 885-737

441126

П460-6

ПК 680-1, ПС 28-1, НП 100-1

441129

-

ПК 15529

441132

П460-8

ПР 217-1

441136

П460-12

С 145А, С 2100, С 145, НП 1929

441138

П460-14

ПР 217-2

441139

П460-15

ПК 680-5, ПС 28-5

441143

П460-16

С 216, ПВ 1856

441145

П460-23

ПК 13256

441146

П460-18

ПР 217-3

441149

П460-22

ПС 28-15

441151

П460-26

ПК 680-9, ПС 28-9

441154

П460-30

ПК 680-15, НП 354-1

441156

П460-32

ПР 217-4

441157

П460-34

ПС 28-13

441159

-

ПК 17901, ПК 17381, С 1818, ПВ 1993

441163

П460-38

ПВ 326, ПС 885-449

441166

П460-40

ПК 680-16, ПС 28-14

441167

П460-42

ПВ 937, ПК 680-4, ПС 28-4

441169

П460-46

НП 1263-1, ПС 28-16

441170

П460-48

ПК 680-6, ПС 28-6

441174

П460-54

ПК 680-3, ПС 28-3

441175

-

ПД 49

441176

-

ПД 47

441177

П460-56

ПК 680-2

441178

П460-58

ПК 17889-1, ПП 746-2

441179

-

ПК 14542

441182

-

ПК 17889-2

441183

П460-64

ПК 680-19

441186

П460-67

ПК 0541

441187

П460-66

ПК 680-25

441188

П460-69

ПК 9232, ПК 9232-1

441189

П460-71

ПК 12004

441191

П460-68

ПК 680-26

441192

-

ПД 46

441194

-

ПК 13862

441205

-

ПК 14922-1

441206

-

ПК 14922-2

441207

-

ПК 18237

441209

-

ПК 19901

441216

-

КП 215

441217

-

ПК 8336

441220

-

КП 279

441221

-

ПК 8322, ПК 4039

441223

-

ПК 7063, ПВ 1909

441224

-

ПК 8168

441225

-

ПК 18682

441226

-

ПК 18622

441228

-

ПК 19661

441229

-

ПК 18709-1

441231

-

ПК 19010

441232

-

ПК 4537

441233

-

ПК 19881

441234

-

ПК 3010, С 2307

441235

-

ПК 3010-1, С 2308

441236

-

ПК 18393, С 1936

441239

-

ПС 885-1022

441240

-

ПД 173

441241

-

ПК 18399

141242

-

ПК 3026

441244

-

ПК 18709

441246

-

ПК 2405

441247

-

ПК 18515

441248

-

ПК 19192

441250

-

ПК 2153

441251

-

ПС 1094

411253

-

ПК 18710



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством авиационной промышленности СССР

РАЗРАБОТЧИКИ

Г.С. Макаров, В.Ф. Николаев, В.К. Николаев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.08.90 № 2480

3. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 13624-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ







© 2013 Ёшкин Кот :-)
