ГОСТ 13617-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ
ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ
УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ,
АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
МИНСК
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 «Материалы и полуфабрикаты из легких и специальных сплавов», ОАО «Всероссийский институт легких сплавов (ОАО ВИЛС)
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12-97 от 21 ноября 1997 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Белоруссия |
Госстандарт Белоруссии |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Киргизская Республика |
Киргизстандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикгосстандарт |
|
Туркменистан |
Главная государственная инспекция Туркменистана |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. № 136 Межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВЗАМЕН ГОСТ 13617-82
СОДЕРЖАНИЕ
ГОСТ 13617-97
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ
УГОЛКОВОГО СЕЧЕНИЯ Сортамент Extruded bulb-shaped angle-section shapes of
aluminium, aluminium and magnesium alloys. |
Дата введения 1999-01-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия
3 ОСНОВНЫЕ ПАРАМЕТРЫ
3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

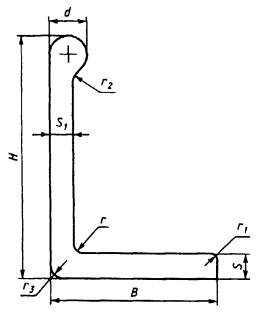

Рисунок 1
Таблица 1 - Норма профилей, размеры и теоретическая масса
|
Размеры, мм |
Площадь сечения, см2 |
Диаметр описанной окружности, мм |
Теоретическая масса 1 м сплава, кг |
|
||||||||
|
Н |
В |
S |
d |
r |
r1 |
r2 |
||||||
|
алюминиевого |
магниевого |
|
||||||||||
|
710002 |
13,0 |
12,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,292 |
18 |
0,083 |
0,053 |
|
|
710003 |
15,0 |
18,0 |
1,0 |
3,0 |
1,5 |
1,0 |
1,0 |
0,371 |
24 |
0,106 |
0,067 |
|
|
710004 |
15,0 |
18,0 |
1,5 |
4,0 |
2,0 |
1,5 |
1,5 |
0,544 |
24 |
0,155 |
0,098 |
|
|
710005 |
15,0 |
30,0 |
1,5 |
5,0 |
2,0 |
0,7 |
2,5 |
0,806 |
34 |
0,230 |
0,145 |
|
|
710006 |
16,0 |
15,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,352 |
20 |
0,100 |
0,063 |
|
|
710007 |
17,5 |
17,0 |
1,6 |
4,0 |
1,8 |
0,5 |
1,8 |
0,597 |
24 |
0,170 |
0,107 |
|
|
710053 |
18,0 |
22,0 |
1,0 |
3,2 |
2,0 |
- |
1,5 |
0,442 |
29 |
0,126 |
0,080 |
|
|
710010 |
20,0 |
13,0 |
1,0 |
3,0 |
1,5 |
0,5 |
1,5 |
0,372 |
22 |
0,106 |
0,067 |
|
|
710011 |
20,0 |
15,0 |
1,2 |
4,0 |
2,0 |
0,6 |
2,0 |
0,505 |
24 |
0,144 |
0,091 |
|
|
710012 |
20,0 |
15,0 |
1,5 |
5,0 |
2,0 |
0,75 |
2,5 |
0,651 |
24 |
0,186 |
0,117 |
|
|
710013 |
20,0 |
15,0 |
2,0 |
5,0 |
2,0 |
0,75 |
2,5 |
0,812 |
24 |
0,231 |
0,146 |
|
|
710017 |
20,0 |
20,0 |
1,5 |
3,5 |
1,5 |
0,75 |
1,75 |
0,634 |
28 |
0,181 |
0,114 |
|
|
710020 |
23,0 |
13,0 |
1,2 |
4,0 |
2,0 |
0,6 |
2,0 |
0,517 |
26 |
0,147 |
0,093 |
|
|
710022 |
25,0 |
18,0 |
1,5 |
5,0 |
2,0 |
0,75 |
2,5 |
0,771 |
29 |
0,220 |
0,139 |
|
|
710023 |
25,0 |
18,0 |
1,8 |
5,0 |
2,0 |
0,9 |
2,5 |
0,876 |
29 |
0,250 |
0,158 |
|
|
710025 |
25,0 |
20,0 |
2,0 |
6,0 |
2,0 |
1,0 |
3,0 |
1,061 |
30 |
0,302 |
0,191 |
|
|
710027 |
25,0 |
25,0 |
2,5 |
6,5 |
2,5 |
1,25 |
3,0 |
1,348 |
33 |
0,384 |
0,243 |
|
|
710031 |
29,0 |
28,0 |
2,0 |
6,0 |
3,0 |
- |
3,0 |
1,303 |
39 |
0,371 |
0,235 |
|
|
710054 |
30,0 |
16,0 |
2,0 |
6,0 |
2,0 |
- |
3,0 |
1,091 |
33 |
0,311 |
0,196 |
|
|
710033 |
30,0 |
20,0 |
1,5 |
5,0 |
2,0 |
0,75 |
2,5 |
0,876 |
35 |
0,250 |
0,158 |
|
|
710034 |
30,0 |
20,0 |
2,0 |
6,0 |
2,0 |
1,0 |
3,0 |
1,161 |
35 |
0,331 |
0,209 |
|
|
710036 |
32,0 |
25,0 |
2,5 |
6,5 |
2,0 |
1,25 |
3,0 |
1,520 |
40 |
0,433 |
0,274 |
|
|
710037 |
35,0 |
20,0 |
2,0 |
6,0 |
2,0 |
1,0 |
3,0 |
1,261 |
40 |
0,359 |
0,227 |
|
|
710039 |
40,0 |
25,0 |
2,5 |
7,0 |
2,5 |
1,25 |
3,5 |
1,825 |
45 |
0,520 |
0,329 |
|
|
710041 |
48,5 |
30,0 |
2,5 |
10,0 |
2,5 |
1,25 |
2,5 |
2,450 |
57 |
0,698 |
0,441 |
|
|
710042 |
50,0 |
25,0 |
3,0 |
10,0 |
3,0 |
1,5 |
9,0 |
2,784 |
55 |
0,793 |
0,501 |
|
|
710043 |
50,0 |
30,0 |
4,0 |
10,0 |
4,0 |
2,0 |
5,0 |
3,533 |
57 |
1,007 |
0,636 |
|
|
710045 |
60,0 |
28,0 |
3,5 |
12,0 |
3,5 |
1,75 |
11,0 |
3,875 |
64 |
1,104 |
0,698 |
|
|
710046 |
65,0 |
40,0 |
5,0 |
12,0 |
5,0 |
2,5 |
6,0 |
5,687 |
76 |
1,621 |
1,024 |
|
|
710047 |
75,0 |
30,0 |
4,0 |
14,0 |
4,0 |
2,0 |
13,0 |
5,302 |
79 |
1,511 |
0,954 |
|
|
710048 |
75,0 |
40,0 |
6,0 |
15,0 |
6,0 |
3,0 |
7,5 |
7,650 |
85 |
2,180 |
1,377 |
|
|
710049 |
90,0 |
35,0 |
4,5 |
16,0 |
4,5 |
2,25 |
15,0 |
7,093 |
93 |
2,021 |
1,277 |
|
|
Примечание - Значения радиуса r3, не приведенные в таблице, должны соответствовать ГОСТ 8617 и ГОСТ 19657. |
|
|||||||||||
3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 приложения А.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 приложения Б.
3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 приложения В.
ПРИЛОЖЕНИЕ А
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Переводной коэффициент для профиля из алюминия всех марок - 0,950.
Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов
|
Переводной коэффициент |
Марка сплава |
Переводной коэффициент |
|
|
АМц |
0,958 |
1163 |
0,975 |
|
АМцС |
0,958 |
1915 |
0,972 |
|
АМг2 |
0,940 |
1920 |
0,954 |
|
АМг3 |
0,937 |
1925 |
0,972 |
|
АМг5 |
0,930 |
1935 |
0,977 |
|
АМг6 |
0,926 |
1985ч |
0,948 |
|
1561 |
0,930 |
1973 |
1,000 |
|
Д1 |
0,982 |
1980 |
0,968 |
|
Д16 |
0,976 |
ВД1 |
0,982 |
|
Д16ч |
0,976 |
АВД1-1 |
0,982 |
|
Д19ч |
0,968 |
АКМ |
0,970 |
|
Д20 |
0,996 |
М40 |
0,965 |
|
АВ |
0,947 |
АК4 |
0,970 |
|
ВАД1 |
0,968 |
АК6 |
0,962 |
|
К48-2 |
0,972 |
АД31Е |
0,950 |
|
К48-2пч |
0,972 |
АК4-1 |
0,982 |
|
АД31 |
0,950 |
АК4-1ч |
0,982 |
|
АД33 |
0,951 |
ВД17 |
0,965 |
|
АД35 |
0,954 |
1420 |
0,867 |
|
1161 |
0,972 |
|
|
ПРИЛОЖЕНИЕ Б
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
Таблица Б.1
|
Переводной коэффициент |
|
|
МА1 |
0,978 |
|
МА2 |
0,989 |
|
МА2-1 |
0,990 |
|
МА2-1ПЧ |
0,990 |
|
МА8 |
0,989 |
|
МА12 |
0,989 |
ПРИЛОЖЕНИЕ В
(справочное)
СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ
Таблица В.1
|
Обозначение профиля по каталогу 1966 г. |
Обозначение профиля по чертежам завода-изготовителя |
|
|
710002 |
П 6500-4 |
ПР 102-1 |
|
710003 |
П 6500-6 |
ПК 111-6, ПП 26-10 |
|
710004 |
П 6500-8 |
ПВ 1798, ПП 26-9, С 506, ПК 111-5 |
|
710005 |
П 6500-10 |
ПП 26-8, ПК 111-4 |
|
710006 |
П 6500-12 |
ПР 102-30, ПП 26-2, ПС 13-4 |
|
710007 |
П 6500-14 |
НП 1231-1, С 470 |
|
710010 |
П 6500-20 |
ПР 102-2 |
|
710011 |
П 6500-22 |
ПР 102-35 |
|
710012 |
П 6500-24 |
ПР 102-3, НП-223-1 |
|
710013 |
П 6500-26 |
ПС 13-8, С 1385 |
|
710017 |
П 6500-30 |
ПР 102-31 |
|
710020 |
П 6500-36 |
ПР 102-4 |
|
710022 |
П 6500-38 |
ПР 102-5 |
|
710023 |
П 6500-40 |
ПР 102-6 |
|
710025 |
П 6500-42 |
ПР 102-7, ПР 102-7А |
|
710027 |
П 6500-44 |
ПР 102-32 |
|
710031 |
- |
ПК 17600 |
|
710033 |
П 6500-54 |
ПР 102-8, ПР 102-8А |
|
710034 |
П 6500-56 |
ПР 102-9 |
|
710036 |
П 6500-60 |
ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7 |
|
710037 |
П 6500-62 |
ПР 102-10, ПР 102-10А |
|
710039 |
П 6500-66 |
ПР 102-11 |
|
710041 |
П 6500-68 |
ПР 102-19 |
|
710042 |
П 6500-70 |
ПР 102-20 |
|
710043 |
П 6500-72 |
ПР 102-12 |
|
710045 |
П 6500-74 |
ПР 102-21 |
|
710046 |
П 6500-76 |
ПК 0621, ПР 102-13 |
|
710047 |
П 6500-78 |
ПР 102-22 |
|
710048 |
П 6500-80 |
ПР 102-14 |
|
710049 |
П 6500-82 |
ПР 102-23 |
|
710053 |
- |
С 1914, ПК 18351 |
Ключевые слова: профили прессованные бульбообразные уголкового сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса
