МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА КРУГЛАЯ ДЛЯ САНИТАРНО-
ТЕХНИЧЕСКОЙ АРМАТУРЫ

Профиль, основные размеры, допуски

Round thread for sanitary fittings.
Profile, basic dimensions, tolerances

ГОСТ
13536-68

Дата введения 01.01.70

1. Настоящий стандарт распространяется на круглую резьбу для шпинделей вентилей смесителей и туалетных кранов по ГОСТ 19681 водопроводных кранов.

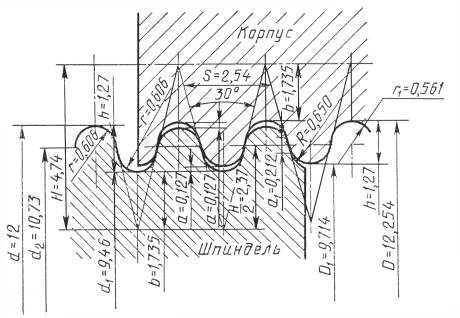

2. Профиль и размеры резьбы должны соответствовать указанным на черт. 1.

Н = 1,86603 S; r = 0,23851 S; h = 0,5 S; R = 0,25597 S;
a = 0,05 S; r1 = 0,22105 S.

Черт. 1

3. Расположение полей допусков резьбы и сами допуски должны соответствовать указанным на черт. 2 и в таблице.

Отклонения отсчитываются от соответствующих номинальных значений диаметров резьбы в направлении, перпендикулярном к оси резьбы.

Черт. 2

Номинальный диаметр резьбы, d, мм

Резьба на шпинделе

Резьба в корпусе

Наружный диаметр d

Внутренний диаметр d1

Средний диаметр d2

Внутренний диаметр D1

Наружный диаметр D

Предельные отклонения, мкм

верхн.

нижн.-c

верх

нижн.-f

верх.

нижн.-b

нижн.

верхн.+b¢

нижн.

верхн.+е

нижн.

верхн.+с¢

12

0

220

0

220

0

180

0

180

0

220

0

220

4. Предельные отклонения отдельно для шага и для угла профиля резьбы настоящим стандартом не устанавливаются. Указанные в таблице допуски среднего размера включают также и необходимые для компенсации погрешностей шага и угла профиля величины уменьшения среднего диаметра наружной резьбы или увеличения среднего диаметра внутренней резьбы.

Условное обозначение круглой резьбы диаметром d = 12 мм, шагом S = 2,54 мм:

Кр 12´2,54 ГОСТ 13536-68

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР от 23.02.68

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19681-94

1

5. ПЕРЕИЗДАНИЕ
