ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ
ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА УПОРНАЯ УСИЛЕННАЯ 45°
ГОСТ 13535-87
(СТ СЭВ 5611-86)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 01.07.88
Настоящий стандарт распространяется
на упорную усиленную резьбу с углами наклона боковых сторон профиля 45° и 3°, диаметрами от 80 до 2000
мм и устанавливает ее профиль, основные размеры и допуски.
1. ОБОЗНАЧЕНИЯ
Обозначения, принятые в
настоящем стандарте:
ас - зазор по вершинам
внутренней резьбы;
d -
наружный диаметр наружной резьбы (винта) или номинальный диаметр резьбы;
d1 - внутренний диаметр
наружной резьбы по основному профилю;
d2 - средний диаметр наружной
резьбы;
d3 - внутренний диаметр
наружной резьбы;
D - наружный
диаметр внутренней резьбы;
D1 - внутренний диаметр
внутренней резьбы (гайки);
D2 - средний диаметр
внутренней резьбы;
ei -
нижнее отклонение диаметров наружной резьбы;
es -
верхнее отклонение диаметров наружной резьбы;
EI -
нижнее отклонение диаметров внутренней резьбы;
ES -
верхнее отклонение диаметров внутренней резьбы;
H -
высота исходного треугольника резьбы;
H1 - рабочая высота профиля
резьбы;
h3 - высота профиля наружной
резьбы;
L - длины свинчивания группы «длинные»;
N - длины свинчивания группы
«нормальные»;
Р - шаг резьбы;
r1 - радиус закругления
вершины наружной резьбы;
r2 - радиус закругления
впадины и вершины внутренней резьбы;
R -
радиус закругления впадины наружной резьбы;
Td, , , ТD, , - допуски диаметров d, d2, d3, D, D1, D2.
2. ПРОФИЛЬ

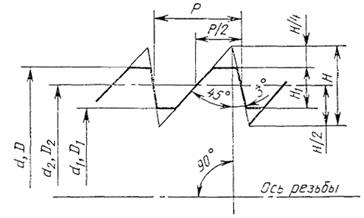

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и
размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.
![](4294837716.files/x012.jpg)
Черт. 1
Таблица 1
мм
Шаг
резьбы Р
|
H = 0,950202 Р
|
= 0,475101 Р
|
H1 = 0,5 P
|
5
|
4,751
|
2,376
|
2,5
|
6
|
5,701
|
2,851
|
3,0
|
8
|
7,602
|
3,801
|
4,0
|
10
|
9,502
|
4,751
|
5,0
|
12
|
11,402
|
5,701
|
6,0
|
16
|
15,203
|
7,602
|
8,0
|
20
|
19,004
|
9,502
|
10,0
|
24
|
22,805
|
11,402
|
12,0
|
32
|
30,406
|
15,203
|
16,0
|
40
|
38,008
|
19,004
|
20,0
|

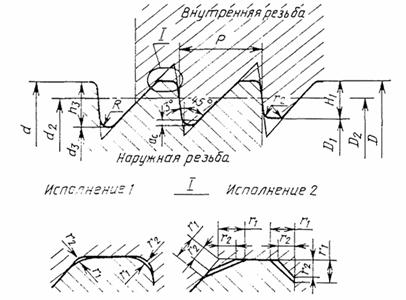

2.2. Номинальные профили наружной и внутренней резьбы и размеры их
элементов должны соответствовать указанным на черт. 2 и в табл. 2.
Закругления с радиусами r1 и r2 допускаются заменять фасками
соответствующих размеров (черт. 2, исполнения 1 и 2).
![](4294837716.files/x016.jpg)
Черт. 2
Таблица 2
мм
Шаг резьбы Р
|
ac =
0,089847 P
|
h3 = Н1
+ ас = 0,589847 Р
|
R =
0,094809 Р
|
r1 =
0,075 Р
|
r2 =
0,050 Р
|
5
|
0,449
|
2,949
|
0,474
|
0,375
|
0,25
|
6
|
0,539
|
3,539
|
0,569
|
0,450
|
0,30
|
8
|
0,719
|
4,719
|
0,758
|
0,600
|
0,40
|
10
|
0,898
|
5,898
|
0,948
|
0,750
|
0,50
|
12
|
1,078
|
7,078
|
1,138
|
0,900
|
0,60
|
16
|
1,438
|
9,438
|
1,517
|
1,200
|
0,80
|
20
|
1,797
|
11,797
|
1,896
|
1,500
|
1,00
|
24
|
2,156
|
14,156
|
2,275
|
1,800
|
1,20
|
32
|
2,875
|
18,875
|
3,034
|
2,400
|
1,60
|
40
|
3,594
|
23,594
|
3,792
|
3,000
|
2,00
|
3. ОСНОВНЫЕ РАЗМЕРЫ
3.1. Диаметры и шаги резьбы должны соответствовать указанным в табл. 3.
При выборе диаметров резьбы
следует предпочитать 1-й ряд 2-му.
Таблица 3
мм
Номинальный
диаметр резьбы, d
|
Шаг резьбы Р
|
Ряд 1
|
Ряд 2
|
5
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
80
|
-
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
85
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
-
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
95
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
-
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
105
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
-
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
125
|
5
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
5
|
-
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
140
|
-
|
5
|
-
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
150
|
-
|
6
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
160
|
-
|
-
|
6
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
|
-
|
170
|
-
|
6
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
180
|
-
|
-
|
6
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
190
|
-
|
6
|
-
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
200
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
210
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
220
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
240
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
250
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
260
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
280
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
300
|
-
|
-
|
-
|
8
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
320
|
-
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
340
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
360
|
-
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
380
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
400
|
-
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
420
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
440
|
-
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
450
|
-
|
-
|
-
|
10
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
(470)
|
-
|
-
|
-
|
-
|
12
|
16
|
-
|
-
|
-
|
-
|
-
|
480
|
-
|
-
|
-
|
-
|
12
|
16
|
-
|
-
|
-
|
-
|
-
|
(490)
|
-
|
-
|
-
|
-
|
12
|
16
|
-
|
-
|
-
|
-
|
500
|
-
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
(510)
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
520
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
530
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
540
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
(550)
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
560
|
-
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
(570)
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
580
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
600
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
620
|
-
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
630
|
-
|
-
|
-
|
-
|
12
|
-
|
20
|
-
|
-
|
-
|
-
|
650
|
-
|
-
|
-
|
-
|
12
|
-
|
-
|
24
|
-
|
-
|
-
|
670
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
-
|
(680)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
-
|
(700)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
710
|
-
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
-
|
(720)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
-
|
750
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
-
|
(780)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
24
|
-
|
-
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(820)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(840)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
850
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(880)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
900
|
-
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(920)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(940)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
950
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
(980)
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
1000
|
-
|
-
|
-
|
-
|
-
|
-
|
16
|
-
|
-
|
32
|
-
|
-
|
1060
|
-
|
-
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
40
|
1120
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
40
|
-
|
1180
|
-
|
-
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
40
|
1250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
40
|
-
|
1320
|
-
|
-
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
40
|
1400
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
-
|
40
|
-
|
1500
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
-
|
40
|
1600
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
24
|
-
|
40
|
-
|
1700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
40
|
1800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
40
|
-
|
1900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
40
|
2000
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
40
|
Примечание. Значения в скобках не следует применять при разработке новых
конструкций.
3.2. Номинальные значения наружного, среднего и внутреннего диаметров
резьбы должны соответствовать указанным в табл. 4.
Таблица 4
мм
Номинальный диаметр резьбы d
|
Шаг
резьбы Р
|
Диаметр
резьбы
|
d = D
|
d2 = D2
|
d3
|
D1
|
80
|
5
|
80,000
|
77,624
|
74,102
|
75,000
|
8
|
80,000
|
76,199
|
70,562
|
72,000
|
85
|
5
|
85,000
|
82,624
|
79,102
|
80,000
|
8
|
85,000
|
81,199
|
75,562
|
77,000
|
90
|
5
|
90,000
|
87,624
|
84,102
|
85,000
|
8
|
90,000
|
86,199
|
80,562
|
82,000
|
95
|
5
|
95,000
|
92,624
|
89,102
|
90,000
|
8
|
95,000
|
91,199
|
85,562
|
87,000
|
100
|
5
|
100,000
|
97,624
|
94,102
|
95,000
|
8
|
100,000
|
96,199
|
90,562
|
92,000
|
105
|
5
|
105,000
|
102,624
|
99,102
|
100,000
|
8
|
105,000
|
101,199
|
95,562
|
97,000
|
110
|
5
|
110,000
|
107,624
|
104,102
|
105,000
|
8
|
110,000
|
106,199
|
100,562
|
102,000
|
120
|
5
|
120,000
|
117,624
|
114,102
|
115,000
|
8
|
120,000
|
116,199
|
110,562
|
112,000
|
125
|
5
|
125,000
|
122,624
|
119,102
|
120,000
|
8
|
125,000
|
121,199
|
115,562
|
117,000
|
130
|
5
|
130,000
|
127,624
|
124,102
|
125,000
|
10
|
130,000
|
125,249
|
118,204
|
120,000
|
140
|
5
|
140,000
|
137,624
|
134,102
|
135,000
|
10
|
140,000
|
135,249
|
128,204
|
130,000
|
150
|
6
|
150,000
|
147,149
|
142,922
|
144,000
|
10
|
150,000
|
145,249
|
138,204
|
140,000
|
160
|
6
|
160,000
|
157,149
|
152,922
|
154,000
|
10
|
160,000
|
155,249
|
148,204
|
150,000
|
170
|
6
|
170,000
|
167,149
|
162,922
|
164,000
|
10
|
170,000
|
165,249
|
158,204
|
160,000
|
180
|
6
|
180,000
|
177,149
|
172,922
|
174,000
|
10
|
180,000
|
175,249
|
168,204
|
170,000
|
190
|
6
|
190,000
|
187,149
|
189,922
|
184,000
|
12
|
190,000
|
184,299
|
175,844
|
178,000
|
200
|
8
|
200,000
|
196,199
|
190,562
|
192,000
|
12
|
200,000
|
194,299
|
185,844
|
188,000
|
210
|
8
|
210,000
|
206,199
|
200,562
|
202,000
|
12
|
210,000
|
204,299
|
195,844
|
198,000
|
220
|
8
|
220,000
|
216,199
|
210,562
|
212,000
|
12
|
220,000
|
214,299
|
205,844
|
208,000
|
240
|
8
|
240,000
|
236,199
|
230,562
|
232,000
|
12
|
240,000
|
234,299
|
225,844
|
228,000
|
250
|
8
|
250,000
|
246,199
|
240,562
|
242,000
|
12
|
250,000
|
244,299
|
235,844
|
238,000
|
260
|
8
|
260,000
|
256,199
|
250,562
|
252,000
|
12
|
260,000
|
254,299
|
245,844
|
248,000
|
280
|
8
|
280,000
|
276,199
|
270,562
|
272,000:
|
32
|
280,000
|
274,299
|
265,844
|
268,000
|
300
|
8
|
300,000
|
296,199
|
290,562
|
292,000
|
12
|
300,000
|
294,299
|
285,844
|
288,000
|
320
|
10
|
320,000
|
315,249
|
308,204
|
310,000
|
16
|
320,000
|
312,398
|
301,124
|
304,000
|
340
|
10
|
340,000
|
335,249
|
328,204
|
330,000
|
16
|
340,000
|
332,398
|
321,124
|
324,000
|
360
|
10
|
360,000
|
355,249
|
348,204
|
350,000
|
16
|
360,000
|
352,398
|
341,124
|
344,000
|
380
|
10
|
380,000
|
375,249
|
368,204
|
370,000
|
16
|
380,000
|
372,398
|
361,124
|
364,000
|
400
|
10
|
400,000
|
395,249
|
388,204
|
390,000
|
16
|
400,000
|
392,398
|
381,124
|
384,000
|
420
|
10
|
420,000
|
415,249
|
408,204
|
410,000
|
16
|
420,000
|
412,398
|
401,124
|
404,000
|
440
|
10
|
440,000
|
435,249
|
428,204
|
430,000
|
16
|
440,000
|
432,398
|
421,124
|
424,000
|
450
|
10
|
450,000
|
445,249
|
438,204
|
440,000
|
16
|
450,000
|
442,398
|
431,124
|
434,000
|
470
|
12
|
470,000
|
464,299
|
455,844
|
458,000
|
16
|
470,000
|
462,398
|
451,124
|
454,000
|
480
|
12
|
480,000
|
474,299
|
465,844
|
468,000
|
16
|
480,000
|
472,398
|
461,124
|
464,000
|
490
|
12
|
490,000
|
484,299
|
475,844
|
478,000
|
16
|
490,000
|
482,398
|
471,124
|
474,000
|
500
|
12
|
500,000
|
494,299
|
485,844
|
488,000
|
20
|
500,000
|
490,498
|
476,406
|
480,000
|
510
|
12
|
510,000
|
504,299
|
495,844
|
498,000
|
20
|
510,000
|
500,498
|
486,406
|
490,000
|
520
|
12
|
520,000
|
514,299
|
505,844
|
508,000
|
20
|
520,000
|
510,498
|
496,406
|
500,000
|
530
|
12
|
530,000
|
524,299
|
515,844
|
518,000
|
20
|
530,000
|
520,498
|
506,406
|
510,000
|
540
|
12
|
540,000
|
534,299
|
525,844
|
528,000
|
20
|
540,000
|
530,498
|
516,406
|
520,000
|
550
|
12
|
550,000
|
544,299
|
535,844
|
538,000
|
20
|
550,000
|
540,498
|
526,406
|
530,000
|
560
|
12
|
560,000
|
554,299
|
545,844
|
548,000
|
20
|
560,000
|
550,498
|
536,406
|
540,000
|
570
|
12
|
570,000
|
564,299
|
555,844
|
558,000
|
20
|
570,000
|
560,498
|
546,406
|
550,000
|
580
|
12
|
580,000
|
574,299
|
565,844
|
568,000
|
20
|
580,000
|
570,498
|
556,406
|
560,000
|
600
|
12
|
600,000
|
594,299
|
585,844
|
588,000
|
20
|
600,000
|
590,498
|
576,406
|
580,000
|
620
|
12
|
620,000
|
614,299
|
605,844
|
608,000
|
20
|
620,000
|
610,498
|
596,406
|
600,000
|
630
|
12
|
630,000
|
624,299
|
615,844
|
618,000
|
20
|
630,000
|
620,498
|
606,406
|
610,000
|
650
|
12
|
650,000
|
644,299
|
635,844
|
638,000
|
24
|
650,000
|
638,598
|
621,688
|
626,000
|
670
|
16
|
670,000
|
662,398
|
651,124
|
654,000
|
24
|
670,000
|
658,598
|
641,688
|
646,000
|
680
|
16
|
680,000
|
672,398
|
661,124
|
664,000
|
24
|
680,000
|
668,598
|
651,688
|
656,000
|
700
|
16
|
700,000
|
692,398
|
681,124
|
684,000
|
24
|
700,000
|
688,598
|
671,688
|
676,000
|
710
|
16
|
710,000
|
702,398
|
691,124
|
694,000
|
24
|
710,000
|
698,598
|
681,688
|
686,000
|
720
|
16
|
720,000
|
712,398
|
701,124
|
704,000
|
24
|
720,000
|
708,598
|
691,688
|
696,000
|
750
|
16
|
750,000
|
742,398
|
731,124
|
734,000
|
24
|
750,000
|
738,598
|
721,688
|
726,000
|
780
|
16
|
780,000
|
772,398
|
761,124
|
764,000
|
24
|
780,000
|
768,598
|
751,688
|
756,000
|
800
|
16
|
800,000
|
792,398
|
781,124
|
784,000
|
32
|
800,000
|
784,797
|
762,250
|
768,000
|
820
|
16
|
820,000
|
812,398
|
801,124
|
804,000
|
32
|
820,000
|
804,797
|
782,250
|
788,000
|
840
|
16
|
840,000
|
832,398
|
821,124
|
824,000
|
32
|
840,000
|
824,797
|
802,250
|
808,000
|
850
|
16
|
850,000
|
842,398
|
831,124
|
834,000
|
32
|
850,000
|
834,797
|
812,250
|
818,000
|
880
|
16
|
880,000
|
872,398
|
861,124
|
864,000
|
32
|
880,000
|
864,797
|
842,250
|
848,000
|
900
|
16
|
900,000
|
892,398
|
881,124
|
884,000
|
32
|
900,000
|
884,797
|
862,250
|
868,000
|
920
|
16
|
920,000
|
912,398
|
901,124
|
904,000
|
32
|
920,000
|
904,797
|
882,250
|
888,000
|
940
|
16
|
940,000
|
932,398
|
921,124
|
924,000
|
32
|
940,000
|
924,797
|
902,250
|
908,000
|
950
|
16
|
950,000
|
942,398
|
931,124
|
934,000
|
32
|
950,000
|
934,797
|
912,250
|
918,000
|
980
|
16
|
980,000
|
972,398
|
961,124
|
964,000
|
32
|
980,000
|
964,797
|
942,250
|
948,000
|
1000
|
16
|
1000,000
|
992,398
|
981,124
|
984,000
|
32
|
1000,000
|
984,797
|
962,250
|
968,000
|
1060
|
20
|
1060,000
|
1050,498
|
1036,406
|
1040,000
|
40
|
1060,000
|
1040,996
|
1012,812
|
1020,000
|
1120
|
20
|
1120,000
|
1110,498
|
1096,406
|
1100,000
|
40
|
1120,000
|
1100,996
|
1072,812
|
1080,000
|
1180
|
20
|
1180,000
|
1170,498
|
1156,406
|
1160,000
|
40
|
1180,000
|
1160,996
|
1132,812
|
1140,000
|
1250
|
20
|
1250,000
|
1240,498
|
1226,406
|
1230,000
|
40
|
1250,000
|
1230,996
|
1202,812
|
1210,000
|
1320
|
20
|
1320,000
|
1310,498
|
1298,406
|
1300,000
|
40
|
1320,000
|
1300,996
|
1272,812
|
1280,000
|
1400
|
24
|
1400,000
|
1388,598
|
1371,688
|
1376,000
|
40
|
1400,000
|
1380,996
|
1352,812
|
1360,000
|
1500
|
24
|
1500,000
|
1488,598
|
1471,688
|
1476,000
|
40
|
1500,000
|
1480,996
|
1452,812
|
1460,000
|
1600
|
24
|
1600,000
|
1588,598
|
1571,688
|
1576,000
|
40
|
1600,000
|
1580,996
|
1552,812
|
1560,000
|
1700
|
32
|
1700,000
|
1684,797
|
1662,250
|
1668,000
|
40
|
1700,000
|
1680,996
|
1652,812
|
1660,000
|
1800
|
32
|
1800,000
|
1784,797
|
1762,250
|
1768,000
|
40
|
1800,000
|
1780,996
|
1752,812
|
1760,000
|
1900
|
32
|
1900,000
|
1884,797
|
1862,250
|
1868,000
|
40
|
1900,000
|
1880,996
|
1852,812
|
1860,000
|
2000
|
32
|
2000,000
|
1984,797
|
1962,250
|
1968,000
|
40
|
2000,000
|
1980,996
|
1952,812
|
1960,000
|
3.3. Значения диаметров вычислены по следующим формулам:
(1)
(2)
(3)
4. ДОПУСКИ

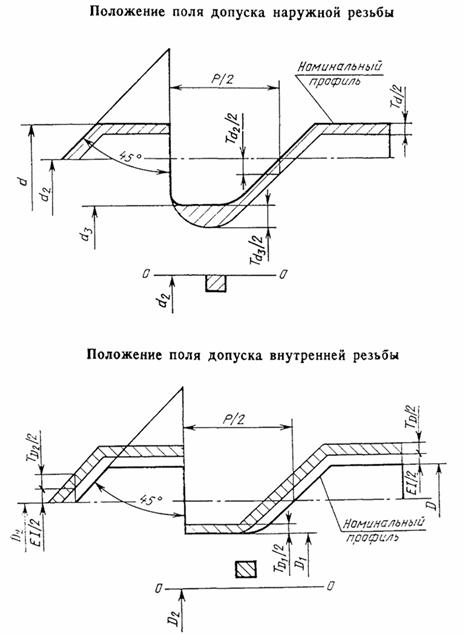

4.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 3 и 4.
Положение поля допуска
наружной резьбы
![](4294837716.files/x024.jpg)
Черт. 3

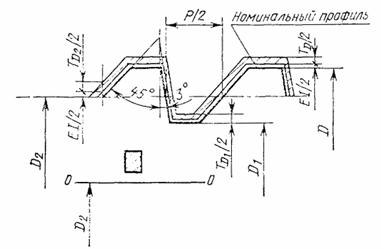

Положение поля допуска
внутренней резьбы
![](4294837716.files/x026.jpg)
Черт. 4
Отклонения отсчитывают от
номинального профиля резьбы в направлении, перпендикулярном оси резьбы.
4.2. Числовые значения допусков диаметров наружной и внутренней резьбы
должны соответствовать указанным в табл. 5.
Таблица 5
Шаг резьбы Р
|
Номинальный
диаметр резьбы d, мм
|
Наружная
резьба
|
Внутренняя резьба
|
Диаметр
резьбы
|
d
|
d2
|
d3
|
D
|
D2
|
D1
|
Допуск,
мкм
|
Td
|
![](4294837716.files/x028.gif)
|
![](4294837716.files/x030.gif)
|
TD
|
![](4294837716.files/x032.gif)
|
![](4294837716.files/x034.gif)
|
5
|
От 80
до 125
|
IT11 по ГОСТ
25346-82
|
450
|
560
|
IT11 по ГОСТ
25346-82
|
450
|
IT11 по ГОСТ
25346-82
|
» 130
» 140
|
500
|
630
|
500
|
6
|
» 150
» 180
|
500
|
630
|
500
|
190
|
560
|
700
|
560
|
8
|
От 80
до 125
|
450
|
560
|
450
|
» 200
» 250
|
630
|
780
|
630
|
» 260
» 300
|
710
|
900
|
710
|
10
|
» 130
» 180
|
500
|
630
|
500
|
» 320
» 400
|
710
|
900
|
710
|
» 420
» 450
|
800
|
1000
|
800
|
12
|
» 190
» 250
|
630
|
780
|
630
|
» 260
» 300
|
710
|
900
|
710
|
» 470
» 500
|
800
|
1000
|
800
|
» 510
» 630
|
900
|
1120
|
900
|
650
|
900
|
1120
|
900
|
16
|
От 320
до 400
|
710
|
900
|
710
|
» 420
» 490
|
800
|
1000
|
800
|
» 670
» 800
|
1000
|
1250
|
1000
|
» 820
» 1000
|
1000
|
1250
|
1000
|
20
|
500
|
800
|
1000
|
800
|
От 510
до 630
|
900
|
1120
|
900
|
» 1060
» 1250
|
1120
|
1400
|
1120
|
1320
|
1250
|
1560
|
1250
|
24
|
От 650
до 780
|
900
|
1120
|
900
|
» 1400 » 1600
|
1400
|
1750
|
1400
|
32
|
800
|
1000
|
1250
|
1000
|
От 828
до 1000
|
1000
|
1250
|
1000
|
» 1700 » 2000
|
1400
|
1750
|
1400
|
40
|
» 1060 » 1250
|
1120
|
1400
|
1120
|
» 1320
» 1600
|
1250
|
1560
|
1250
|
» 1700 » 2000
|
1400
|
1750
|
1400
|
Примечание. Допуск диаметра D1 определяют по
номинальному значению диаметра D1.
4.3. Допуски среднего диаметра резьбы являются суммарными.
Допуски диаметров d3 и D указаны
для проектирования резьбообразующего инструмента и обязательному контролю не
подлежат.
4.4. Значения основных отклонений для диаметров наружной и внутренней
резьбы должны соответствовать указанным в табл. 6.
Таблица 6
Шаг резьбы Р, мм
|
Наружная
резьба
|
Внутренняя
резьба
|
Диаметр
резьбы
|
d, d2, d3
|
D
|
D2
|
D1
|
Основные
отклонения, мкм
|
es
|
EI
|
EI
|
EI
|
5
|
0
|
D по ГОСТ
25346-82
|
+520
|
0
|
6
|
0
|
+560
|
0
|
8
|
0
|
+640
|
0
|
10
|
0
|
+720
|
0
|
12
|
0
|
+800
|
0
|
16
|
0
|
+960
|
0
|
20
|
0
|
+1120
|
0
|
24
|
0
|
+1280
|
0
|
32
|
0
|
+1600
|
0
|
40
|
0
|
+ 1920
|
0
|
4.5. Длины свинчивания подразделяют на две группы: N - нормальные, L - длинные.
4.6. Допуск резьбы, если не оговорено особо, относится к наибольшей
нормальной длине свинчивания N, указанной в табл. 7, или ко всей длине резьбы,
если она меньше наибольшей нормальной длины свинчивания N.
Таблица 7
мм
Шаг
резьбы Р
|
Номинальный диаметр резьбы d
|
Длина свинчивания
|
N
|
L
|
5
|
От 80
до 120
|
До 98
|
Св. 98
|
» 125
» 140
|
» 130
|
» 130
|
6
|
» 150
» 180
|
До 165
|
Св.
165
|
190
|
» 190
|
» 190
|
8
|
От 80
до 125
|
До 100
|
Св.
100
|
» 200
» 250
|
» 225
|
» 225
|
» 260
» 300
|
» 280
|
» 280
|
10
|
» 130
» 180
|
До 150
|
Св.
150
|
» 320
» 400
|
» 360
|
» 360
|
» 420
» 450
|
» 435
|
» 435
|
12
|
» 190
» 250
|
До 220
|
Св.
220
|
» 260
» 300
|
» 280
|
» 280
|
» 470
» 500
|
» 485
|
» 485
|
» 510
» 630
|
» 570
|
» 570
|
650
|
» 650
|
» 650
|
16
|
От 320
до 400
|
До 360
|
Св.
360
|
» 420
» 490
|
» 455
|
» 455
|
» 670
» 800
|
» 730
|
» 730
|
» 820
» 1000
|
» 905
|
» 905
|
20
|
500
|
До 500
|
Св.
500
|
От 510
до 630
|
» 570
|
» 570
|
» 1060
» 1250
|
» 1150
|
» 1150
|
1320
|
» 1320
|
» 1320
|
24
|
От 650
до 780
|
До 710
|
Св.
710
|
» 1400
» 1600
|
» 1500
|
» 1500
|
32
|
800
|
До 800
|
Св.
800
|
От 820
до 1000
|
» 905
|
» 905
|
» 1700
» 2000
|
» 1850
|
» 1850
|
40
|
» 1060
» 1250
|
До
1150
|
Св.
1150
|
» 1320
» 1600
|
» 1460
|
» 1460
|
» 1700
» 2000
|
» 1850
|
» 1850
|
4.7. Числовые значения предельных отклонений диаметров наружной и
внутренней резьбы должны соответствовать указанным в табл. 8.
Таблица 8
Шаг резьбы Р, мм
|
Номинальный
диаметр резьбы d, мм
|
Наружная
резьба
|
Внутренняя
резьба
|
Диаметр
резьбы
|
d
|
d2
|
d3
|
D
|
D2
|
D1
|
Пред.
откл., мкм
|
es, ei
|
es
|
ei
|
es
|
ei
|
EI; ES
|
EI
|
ES
|
EI; ES
|
5
|
От 80
до 125
|
h11 по ГОСТ 25347-82
|
0
|
-450
|
0
|
-560
|
D11 по ГОСТ
25347-82
|
+520
|
+970
|
H11 по ГОСТ
25347-82
|
» 130
» 140
|
0
|
-500
|
0
|
-630
|
+520
|
+1020
|
6
|
» 150
» 180
|
0
|
-500
|
0
|
-630
|
+560
|
+1060
|
190
|
0
|
-560
|
0
|
-700
|
+560
|
+1120
|
8
|
От 80
до 125
|
0
|
-450
|
0
|
-560
|
+640
|
+1090
|
» 200
» 250
|
0
|
-630
|
0
|
-780
|
+640
|
+1270
|
» 260
» 300
|
0
|
-710
|
0
|
-900
|
+640
|
+1350
|
10
|
» 130
» 180
|
0
|
-500
|
0
|
-630
|
+720
|
+1220
|
» 320
» 400
|
0
|
-710
|
0
|
-900
|
+720
|
+1430
|
» 420
» 450
|
0
|
-800
|
0
|
-1000
|
+720
|
+1520
|
12
|
» 190
» 250
|
0
|
-630
|
0
|
-780
|
+800
|
+1430
|
» 260
» 300
|
0
|
-710
|
0
|
-900
|
+800
|
+1510
|
» 470
» 500
|
0
|
-800
|
0
|
-1000
|
+800
|
+1600
|
» 510
» 630
|
0
|
-900
|
0
|
-1120
|
+800
|
+1700
|
650
|
0
|
-900
|
0
|
-1120
|
+800
|
+1700
|
16
|
От 320
до 400
|
0
|
-710
|
0
|
-900
|
+960
|
+1670
|
» 420
» 490
|
0
|
-800
|
0
|
-1100
|
+960
|
+1760
|
» 670
» 800
|
0
|
-1000
|
0
|
-1250
|
+960
|
+1960
|
» 820
» 1000
|
0
|
-1000
|
0
|
-1250
|
+960
|
+1960
|
20
|
500
|
0
|
-800
|
0
|
-1100
|
+1120
|
+1920
|
От 510
до 630
|
0
|
-900
|
0
|
-1120
|
+1120
|
+2020
|
» 1060
» 1250
|
0
|
-1120
|
0
|
-1400
|
+1120
|
+2240
|
1320
|
0
|
-1250
|
0
|
-1560
|
+1120
|
+2370
|
24
|
От 650
до 780
|
0
|
-900
|
0
|
-1120
|
+1280
|
+2180
|
» 1400
» 1600
|
0
|
-1400
|
0
|
-1750
|
+1280
|
+2680
|
32
|
800
|
0
|
-1000
|
0
|
-1250
|
+1600
|
+2600
|
От 820
до 1000
|
0
|
-1000
|
0
|
-1250
|
+1600
|
+2600
|
» 1700
» 2000
|
0
|
-1400
|
0
|
-1700
|
+1600
|
+3000
|
40
|
» 1060
» 1250
|
0
|
-1120
|
0
|
-1400
|
+1920
|
+3040
|
» 1320
» 1600
|
0
|
-1250
|
0
|
-1560
|
+1920
|
+3170
|
» 1700
» 2000
|
0
|
-1400
|
0
|
-1750
|
+1920
|
+3320
|
Примечание. Предельные отклонения диаметра D1 определяют по номинальному значению диаметра D1
5. УСЛОВНОЕ ОБОЗНАЧЕНИЕ РЕЗЬБЫ
5.1. В обозначение упорной усиленной резьбы должны входить: буква S, значения угла 45°, номинального диаметра и шага, например:
S 45° 200´12.
Для
левой резьбы условное обозначение резьбы дополняют буквами LH, например:
S 45° 200´12 LH.
5.2. В обозначение многозаходной резьбы должны входить: буква S, значения угла 45°, номинального диаметра, хода и в скобках буква Р со значением
шага, например:
для двузаходной резьбы со
значением хода 24 мм и шагом 12 мм:
S 45° 200´24 (Р12);
для левой резьбы:
S 45° 200´24 (Р12) LH.
5.3. Длину свинчивания N в обозначении резьбы не указывают. Длину
свинчивания L указывают в миллиметрах,
например:
S 45° 200´12 - 300;
S 45° 200´12 LH - 300.
Рекомендуемое
Настоящее приложение
распространяется на резьбу упорную усиленную 45° специальную для диаметров
от 80 до 2000 мм, рекомендуемую для опытного применения при особо больших
знакопеременных нагрузках и отличающуюся повышенной усталостной прочностью.
1. ОБОЗНАЧЕНИЯ
r, rз - радиусы закругления
впадины наружной резьбы;
r1 - радиус закругления
вершины наружной резьбы;
r2 - радиус закругления
впадины внутренней резьбы.
Остальные обозначения
соответствуют разд. 1 настоящего стандарта.
2. ПРОФИЛЬ

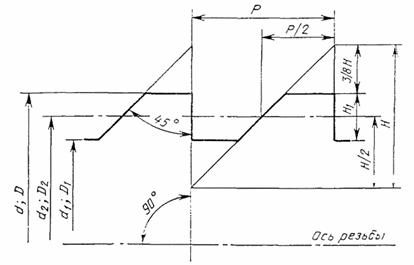

2.1. Основной профиль резьбы, общий для наружной и внутренней резьбы, и
размеры его элементов должны соответствовать указанным на черт. 5 и в табл. 9.
![](4294837716.files/x036.jpg)
Черт. 5

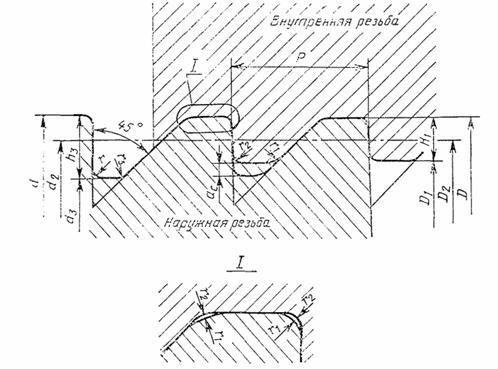

2.2. Номинальные профили наружной и внутренней резьбы и размеры их
элементов должны соответствовать указанным в табл. 10 и на черт.
6.
Таблица 9
мм
Шаг Р
|
Н = Р
|
![](4294837716.files/x038.gif)
|
H1 =
0,25 Р
|
10
|
10
|
5
|
2,5
|
12
|
12
|
6
|
3,0
|
16
|
16
|
8
|
4,0
|
20
|
20
|
10
|
5,0
|
24
|
24
|
12
|
6,0
|
32
|
32
|
16
|
8,0
|
40
|
40
|
20
|
10,0
|
48
|
48
|
24
|
12,0
|
56
|
56
|
28
|
14,0
|
64
|
64
|
32
|
16,0
|
72
|
72
|
36
|
18,0
|
80
|
80
|
40
|
20,0
|
Таблица 10
мм
Шаг Р
|
ac = 0,1558 P
|
h3 =
0,4058 Р
|
r = 0,125 P
|
r1 = 0,02 Р
|
r2 =
0,015 Р
|
r3 =
0,23 Р
|
10
|
1,558
|
4,058
|
1,25
|
0,20
|
0,15
|
2,30
|
12
|
1,870
|
4,870
|
1,50
|
0,25
|
0,20
|
2,76
|
16
|
2,493
|
6,493
|
2,00
|
0,30
|
0,25
|
3,68
|
20
|
3,116
|
8,116
|
2,50
|
0,40
|
0,30
|
4,60
|
24
|
3,739
|
9,739
|
3,00
|
0,48
|
0,35
|
5,52
|
32
|
4,986
|
12,986
|
4,00
|
0,64
|
0,50
|
7,36
|
40
|
6,232
|
16,232
|
5,00
|
0,80
|
0,60
|
9,20
|
48
|
7,478
|
19,478
|
6,00
|
0,96
|
0,70
|
11,04
|
56
|
8,725
|
22,725
|
7,00
|
1,12
|
0,85
|
12,88
|
64
|
9,971
|
25,971
|
8,00
|
1,28
|
0,95
|
14,72
|
72
|
11,218
|
29,218
|
9,00
|
1,44
|
1,00
|
16,56
|
80
|
12,464
|
32,464
|
10,00
|
1,60
|
1,20
|
18,40
|
![](4294837716.files/x040.jpg)
Черт. 6
3. ОСНОВНЫЕ РАЗМЕРЫ
3.1. Диаметры и шаги должны соответствовать указанным в табл. 11. При выборе диаметров
следует предпочитать 1-й ряд 2-му.
Таблица 11
мм
Номинальный диаметр резьбы d
|
Шаг Р
|
Ряд 1
|
Ряд 2
|
10
|
12
|
15
|
20
|
24
|
32
|
40
|
48
|
56
|
64
|
72
|
80
|
80
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
85
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
90
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
95
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
-
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
105
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
110
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
120
|
-
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
125
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
130
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
140
|
-
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
150
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
160
|
-
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
170
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
180
|
-
|
-
|
12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
190
|
-
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
200
|
-
|
-
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
210
|
-
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
220
|
-
|
-
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
240
|
-
|
-
|
-
|
16
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
260
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
280
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
320
|
-
|
-
|
-
|
-
|
20
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
340
|
-
|
-
|
-
|
-
|
24
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
360
|
-
|
-
|
-
|
-
|
-
|
24
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
380
|
-
|
-
|
-
|
-
|
24
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
400
|
-
|
-
|
-
|
-
|
-
|
24
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
420
|
-
|
-
|
-
|
-
|
24
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
450
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
480
|
-
|
-
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
500
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
530
|
-
|
-
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
560
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
-
|
-
|
-
|
-
|
-
|
620
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
-
|
-
|
-
|
-
|
-
|
-
|
670
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
-
|
-
|
-
|
-
|
-
|
710
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
-
|
-
|
-
|
-
|
-
|
-
|
750
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
48
|
-
|
-
|
-
|
-
|
800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
48
|
-
|
-
|
-
|
-
|
-
|
850
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
48
|
-
|
-
|
-
|
-
|
900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
48
|
56
|
-
|
-
|
-
|
-
|
950
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
56
|
-
|
-
|
-
|
1000
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
56
|
-
|
-
|
-
|
-
|
1060
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
64
|
-
|
-
|
1120
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
64
|
-
|
-
|
-
|
1180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
64
|
-
|
-
|
1250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
64
|
-
|
-
|
-
|
1320
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
72
|
-
|
1400
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
72
|
-
|
-
|
1500
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
72
|
-
|
1600
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
72
|
-
|
-
|
1700
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
1800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
-
|
1900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
2000
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
3.2. Номинальные значения наружного, среднего и внутреннего диаметров
должны соответствовать указанным в табл. 12.
3.3. Значения диаметров вычислены по следующим формулам:
(1)
(2)
(3)
Таблица 12
мм
Номинальный диаметр резьбы d
|
Шаг Р
|
Диаметр
резьбы
|
d = D
|
d2 = D2
|
d3
|
Dl
|
80
|
10
|
80
|
77,5
|
71,884
|
75
|
85
|
10
|
85
|
82,5
|
76,884
|
80
|
90
|
10
|
90
|
87,5
|
81,884
|
85
|
95
|
10
|
95
|
92,5
|
86,884
|
90
|
100
|
10
|
100
|
97,5
|
91,884
|
95
|
105
|
12
|
105
|
102,0
|
95,262
|
99
|
110
|
12
|
110
|
107,0
|
100,262
|
104
|
120
|
12
|
120
|
117,0
|
110,262
|
114
|
125
|
12
|
125
|
122,0
|
115,262
|
119
|
130
|
12
|
130
|
127,0
|
120,262
|
124
|
140
|
12
|
140
|
137,0
|
130,262
|
134
|
150
|
12
|
150
|
147,0
|
140,262
|
144
|
160
|
12
|
160
|
157,0
|
150,262
|
154
|
170
|
12
|
170
|
167,0
|
160,262
|
164
|
180
|
12
|
180
|
177,0
|
170,262
|
174
|
190
|
16
|
190
|
186,0
|
177,016
|
182
|
200
|
16
|
200
|
196,0
|
187,016
|
192
|
210
|
16
|
210
|
206,0
|
197,016
|
202
|
220
|
16
|
220
|
216,0
|
207,016
|
212
|
240
|
16
|
240
|
236,0
|
227,016
|
232
|
260
|
20
|
260
|
255,0
|
243,770
|
250
|
280
|
20
|
280
|
275,0
|
263,770
|
270
|
300
|
20
|
300
|
295,0
|
283,770
|
290
|
320
|
20
|
320
|
315,0
|
303,770
|
310
|
340
|
24
|
340
|
334,0
|
320,524
|
328
|
360
|
24
|
360
|
354,0
|
340,524
|
348
|
380
|
24
|
380
|
374,0
|
360,524
|
368
|
400
|
24
|
400
|
394,0
|
380,524
|
388
|
420
|
24
|
420
|
414,0
|
400,524
|
408
|
450
|
32
|
450
|
442,0
|
424,032
|
434
|
480
|
32
|
480
|
472,0
|
454,032
|
464
|
500
|
32
|
500
|
492,0
|
474,032
|
484
|
530
|
32
|
530
|
522,0
|
504,032
|
514
|
560
|
32
|
560
|
552,0
|
534,032
|
544
|
600
|
40
|
600
|
590,0
|
567,540
|
580
|
620
|
40
|
620
|
610,0
|
587,540
|
600
|
670
|
40
|
670
|
660,0
|
637,540
|
650
|
710
|
40
|
710
|
700,0
|
677,540
|
690
|
750
|
48
|
750
|
738,0
|
711,048
|
726
|
800
|
48
|
800
|
788,0
|
761,048
|
776
|
850
|
48
|
850
|
838,0
|
811,048
|
826
|
900
|
56
|
900
|
886,0
|
854,556
|
872
|
950
|
56
|
950
|
936,0
|
904,556
|
922
|
1000
|
56
|
1000
|
986,0
|
954,556
|
972
|
1060
|
64
|
1060
|
1044,0
|
1008,064
|
1028
|
1120
|
64
|
1120
|
1104,0
|
1068,064
|
1088
|
1180
|
64
|
1180
|
1164,0
|
1128,064
|
1148
|
1250
|
64
|
1250
|
1234,0
|
1198,064
|
1218
|
1320
|
72
|
1320
|
1302,0
|
1261,572
|
1284
|
1400
|
72
|
1400
|
1382,0
|
1341,572
|
1364
|
1500
|
72
|
1500
|
1482,0
|
1441,572
|
1464
|
1600
|
72
|
1600
|
1582,0
|
1541,572
|
1564
|
1700
|
80
|
1700
|
1680,0
|
1635,080
|
1660
|
1800
|
80
|
1800
|
1780,0
|
1735,080
|
1760
|
1900
|
80
|
1900
|
1880,0
|
1835,080
|
1860
|
2000
|
80
|
2000
|
1980,0
|
1935,080
|
1960
|
4. ДОПУСКИ
4.1. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 7.
Отклонения отсчитывают от номинального
профиля резьбы в направлении, перпендикулярном оси резьбы.
4.2. Длины свинчивания подразделяют на две группы:
N - нормальные, L -
длинные.
4.3. Допуск резьбы, если не оговорено особо, относят к наибольшей
нормальной длине свинчивания N, указанной в табл. 13, или ко всей длине резьбы,
если она меньше наибольшей нормальной длины свинчивания N.
![](4294837716.files/x048.jpg)
Черт. 7
Таблица 13
мм
Шаг Р
|
Номинальный
диаметр резьбы d
|
Длина
свинчивания
|
N
|
L
|
10
|
От 80
до 100
|
До 90
|
Св. 90
|
12
|
» 105
» 120
|
» 115
|
» 115
|
» 125 » 140
|
» 130
|
» 130
|
» 150 » 180
|
» 165
|
» 165
|
16
|
190
|
» 190
|
» 190
|
От 200
до 240
|
» 220
|
» 220
|
20
|
» 260
» 300
|
» 280
|
» 280
|
320
|
» 320
|
» 320
|
24
|
От 340
до 420
|
» 380
|
» 380
|
32
|
» 450
» 500
|
» 475
|
» 475
|
» 530
» 560
|
» 545
|
» 545
|
40
|
» 600
» 710
|
» 650
|
» 650
|
48
|
» 750
» 850
|
» 800
|
» 800
|
56
|
» 900 »
1000
|
» 950
|
» 950
|
64
|
» 1060
» 1250
|
» 1150
|
» 1150
|
72
|
» 1320
» 1600
|
» 1450
|
» 1450
|
80
|
» 1700
» 2000
|
» 1850
|
» 1850
|
Примечание. Числовые значения длин свинчивания установлены эмпирически.
4.4. Числовые значения предельных отклонений диаметров наружной и внутренней
резьбы должны соответствовать указанным в табл. 14.
Таблица 14
Шаг Р, мм
|
Номинальный
диаметр резьбы d, мм
|
Наружная
резьба
|
Внутренняя
резьба
|
Диаметр
резьбы
|
d
|
d2
|
d3
|
D
|
D2
|
D1
|
Пред.
откл., мкм
|
es; ei
|
es
|
ei
|
es
|
ei
|
EI; ES
|
EI
|
ES
|
EI; ES
|
10
|
От 80
до 100
|
h11 по ГОСТ
25347-82
|
0
|
-450
|
0
|
-560
|
D11 по ГОСТ
25347-82
|
+720
|
+1170
|
H11 по ГОСТ
25347-82
|
12
|
» 105
» 120
|
0
|
-450
|
0
|
-560
|
+800
|
+1250
|
» 125
» 180
|
0
|
-500
|
0
|
-630
|
+800
|
+1300
|
16
|
» 190 »
240
|
0
|
-630
|
0
|
-780
|
+960
|
+1590
|
20
|
260
|
0
|
-630
|
0
|
-780
|
+1120
|
+1750
|
От 280
до 320
|
0
|
-710
|
0
|
-900
|
+1120
|
+1830
|
24
|
» 340
» 420
|
0
|
-710
|
0
|
-900
|
+1280
|
+1990
|
32
|
» 450
» 560
|
0
|
-800
|
0
|
-1000
|
+1600
|
+2400
|
40
|
» 600
» 710
|
0
|
-900
|
0
|
-1120
|
+1920
|
+2820
|
48
|
» 750
» 850
|
0
|
-900
|
0
|
-1120
|
+2240
|
+3140
|
56
|
» 900
» 1000
|
0
|
-1000
|
0
|
-1250
|
+2560
|
+3560
|
64
|
» 1060
» 1250
|
0
|
-1120
|
0
|
-1400
|
+2880
|
+4000
|
72
|
» 1320
» 1600
|
0
|
-1250
|
0
|
-1600
|
+3200
|
+4450
|
80
|
» 1700
» 2000
|
0
|
-1400
|
0
|
-1800
|
+3520
|
+4920
|
Примечание. Предельные отклонения диаметра D1 определяют по
номинальному значению диаметра D1.
5. ОБОЗНАЧЕНИЕ РЕЗЬБЫ
5.1. Специальная упорная усиленная резьба должна обозначаться: словами
«Спец. S», значениями номинального диаметра, шага и угла 45°, например,
Спец. S 900´56´45° ГОСТ 13535-87
Для
левой резьбы условное обозначение резьбы дополняют буквами LH, например:
Спец. S 900´56´45° LH ГОСТ 13535-87
5.2. Длину свинчивания N в обозначении резьбы не указывают. Длину
свинчивания L указывают в миллиметрах,
например;
Спец. S 900´56´45° - 1000 ГОСТ 13535-87
Спец. S 900´56´45° LH - 1000 ГОСТ 13535-87
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР
ИСПОЛНИТЕЛИ
А. В. Высоцкий, канд. техн. наук; М. А.
Палей, канд. техн. наук; О. В. Буянина
2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
23.03.87 № 843
3. Срок первой проверки -
1997 г., периодичность проверки - 10 лет.
4. Стандарт полностью
соответствует СТ СЭВ 5611-86.
5. ВЗАМЕН ГОСТ 13535-68.
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
СОДЕРЖАНИЕ
|
