ГОСТ 13525.2-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОЛУФАБРИКАТЫ ВОЛОКНИСТЫЕ,
БУМАГА И КАРТОН
Методы определения
прочности на излом
при многократных перегибах
|
|
Москва
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПОЛУФАБРИКАТЫ ВОЛОКНИСТЫЕ,
Метод определения
прочности на излом Fibre semimanufactures, paper and board. |
ГОСТ Взамен |
Издание (июль 2007 г.) с Изменением № 1, утвержденным в декабре 1985 г. (ИУС 2-86)
Постановлением Государственного комитета СССР по стандартам от 31.10.80 № 5238 дата введения установлена
01.07.81
в части применения прибора с натяжением 4,90 Н
01.07.83
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
Настоящий стандарт распространяется на волокнистые полуфабрикаты, бумагу и картон и устанавливает метод определения прочности на излом при многократных перегибах.
Стандарт не распространяется на картон толщиной более 1,4 мм.
Сущность метода заключается в определении числа двойных перегибов, выдерживаемых образцом, находящимся под натяжением, до разрушения по линии изгиба.
Стандарт соответствует международному стандарту ИСО 5626-78 в части метода испытания продукции на приборе типа Шоппера, за исключением обработки результатов испытаний.
(Измененная редакция, Изм. № 1).
1. ОТБОР ПРОБ
1.1. Отбор проб целлюлозы - по ГОСТ 7004-93.
1.2. Отбор проб бумаги и картона - по ГОСТ 8047-2001.
1.3. Для испытания целлюлозы изготовляют пять отливок по ГОСТ 14363.4-89.
1.4. Для испытания бумаги и картона из листов пробы произвольно отбирают десять листов для испытания.
(Измененная редакция, Изм. № 1).
2. АППАРАТУРА
2.1. Для испытания бумаги и отливок из полуфабрикатов толщиной до 0,25 мм используют прибор (черт. 1), отвечающий требованиям, указанным ниже:
прибор должен иметь два зажима, расположенных горизонтально; расстояние между ними должно быть (90 + 2) мм; зажимы должны обеспечивать прочное закрепление образца по всей ширине и удерживать его без выскальзывания в течение всего испытания;

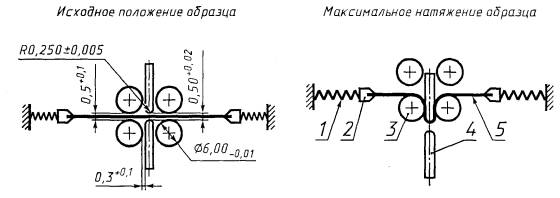

1 - пружина; 2 - зажим; 3 - ролик; 4 - изгибающая пластина; 5 - образец
Черт. 1
прибор должен иметь две изгибающие пластины, которые совершают возвратно-поступательное движение между двумя парами роликов, установленных вертикально с возможностью вращения; перемещение пластин от исходного положения должно составлять (10,0 ± 0,1) мм с числом двойных ходов в минуту 120 ± 5; отклонение от параллельности рабочих кромок изгибающих пластин и образующих роликов не должно превышать 0,01 мм;
прибор должен обеспечивать плавное увеличение натяжения образца, Н (гс):
от 4,02 ± 0,10 (410 ± 10) в исходном положении до
4,90 ± 0,10 (500 ± 10) при максимальном натяжении образца
или от 7,55 ± 0,29 (770 ± 30) в исходном положении до
9,81 ± 0,20 (1000 ± 20) при максимальном натяжении образца;
прибор должен иметь счетчик двойных перегибов, автоматически отключающийся при разрушении образца.
2.2. Для испытания бумаги и картона толщиной до 1,4 мм используют прибор (черт. 2), отвечающий требованиям, указанным ниже:
прибор должен иметь два зажима, расположенных вертикально один над другим; ширина зажимов должна быть не менее 15,2 мм и их зажимные поверхности должны быть параллельными между собой; верхний изгибающий зажим должен поворачиваться вправо и влево на угол (90 ± 1)° от вертикали и должен перегибать образец с числом двойных перегибов в минуту 120 ± 5;
профиль губок верхнего зажима должен соответствовать черт. 3; губки верхнего зажима при закреплении образца должны перемещаться одновременно, чтобы ось образца проходила через центр поворота верхнего зажима; положение губок должно быть таким, чтобы независимо от толщины испытуемого образца вертикальное перемещение нижнего зажима в процессе испытания не превышало 0,6 мм;
1 - испытуемый образец; 2 - верхний изгибающий зажим; 3 - нижний зажим; 4 - грузы
Черт. 2

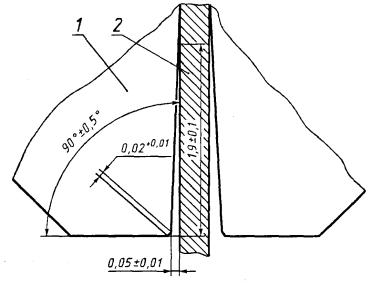

1 - губка; 2 - испытуемый образец
Черт. 3
в комплект прибора должны входить сменные грузы, обеспечивающие следующие значения натяжения испытуемого образца, Н (гс):
1,96 ± 0,01 (200 ± 1),
4,90 ± 0,02 (500 ± 3),
9,81 ± 0,05 (1000 ± 5),
12,75 ± 0,07 (1300 ± 7);
прибор должен иметь счетчик числа двойных перегибов, автоматически отключающийся при разрушении образца.
2.3. Нож для нарезания образцов шириной (15,0 ± 0,1) мм.
3. ПОДГОТОВКА К ИСПЫТАНИЮ
3.1. Для испытания полуфабрикатов по п. 2.1 вырезают из каждой отливки в соответствии со схемой, указанной в ГОСТ 14363.4-89, по два образца шириной (15,0 ± 0,1) мм и длиной (97 ± 1) мм или (100 ± 1) мм.
3.2. Для испытания бумаги по п. 2.1 из каждого листа вырезают по одному образцу в машинном и поперечном направлениях шириной (15,0 ± 0,1) мм и длиной (97 ± 1) мм или (100 ± 1) мм.
3.3. Для испытания бумаги и картона по п. 2.2 из каждого листа вырезают по одному образцу в машинном и поперечном направлениях шириной (15,0 ± 0,1) мм и длиной (150 ± 5) мм.
3.4. Образцы перед испытанием подвергают кондиционированию по ГОСТ 13523-78; относительная влажность, температура и продолжительность кондиционирования должны быть указаны в нормативно-технической документации на продукцию.
(Измененная редакция, Изм. № 1).
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания проводят в кондиционных условиях по ГОСТ 13523-78 при температуре и относительной влажности воздуха, указанных в нормативно-технической документации на продукцию.
4.2. Испытывают по десять образцов из отливок полуфабрикатов и по десять образцов бумаги и картона в машинном и поперечном направлениях или в одном из них в соответствии с указаниями в нормативно-технической документации на продукцию.
4.3. Усилие натяжения образца выбирают в соответствии с указаниями нормативно-технической документации на продукцию. При отсутствии такого указания испытания проводят на приборе по п. 2.1 при максимальном натяжении образца (9,81 ± 0,20) Н [(1000 ± 20) гс], а на приборе по п. 2.2 - при натяжении (12,75 ± 0,07) Н [(1300 ± 7) гс].
4.4. Образец закрепляют в зажимах так, чтобы он не выскальзывал во время испытания.
4.5. Число двойных перегибов отсчитывают по счетчику с точностью до 1.
4.6. Результаты испытаний образцов, выскользнувших из зажима или разорвавшихся не по линии перегиба, не учитываются.
4.7. Температура воздуха в зоне перегиба образца после 4 ч непрерывной работы прибора не должна превышать температуру в помещении более чем на 2 °С.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Прочность на излом при многократных перегибах - число двойных перегибов - определяют средним арифметическим результатов испытаний десяти образцов из отливок полуфабрикатов или десяти образцов бумаги или картона в машинном или поперечном направлениях либо другим значением, указанным в нормативно-технической документации на продукцию. Среднее арифметическое округляют до целых чисел, указанных ниже:
1 - при числе двойных перегибов до 100;
10 » » » » св. 100 до 1000;
100 » » » » св. 1000.
5.2. При записи результатов испытания указывается в скобках значение натяжения образца, при котором проводилось испытание.
