ГОСТ 13469-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УЗЛЫ ОПОРНЫЕ ДЛЯ ПОДЪЕМА
САМОЛЕТОВ И ВЕРТОЛЕТОВ
ТИПЫ И РАЗМЕРЫ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикский государственный центр по стандартизации, метрологии и сертификации |
|
Туркменистан |
Туркменглавгосинспекция |
|
Украина |
Госстандарт Украины |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 13469-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4 ВЗАМЕН ГОСТ 13469-68
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
УЗЛЫ ОПОРНЫЕ ДЛЯ ПОДЪЕМА САМОЛЕТОВ И ВЕРТОЛЕТОВ Типы и размеры Aircraft jacking paas. |
ГОСТ |
Дата введения 01.01.95
1. Настоящий стандарт распространяется на опорные узлы самолетов и вертолетов, предназначенные для их подъема при техническом обслуживании и ремонте. Требования настоящего стандарта являются обязательными.
2. Стандарт устанавливает два типа опорных узлов:
I - с выпуклой поверхностью:
типоразмеры 1 - 5 для установки на крыльях и фюзеляже;
типоразмеры 6 - 8 для установки на стойках шасси.
II - с вогнутой поверхностью:
типоразмеры 1 - 3 для установки на крыльях и фюзеляже.
3. Размеры опорных узлов типа I должны соответствовать указанным на черт. 1 и в табл. 1.

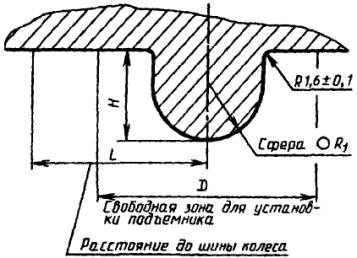

Черт. 1
Таблица 1
Размеры, мм
|
H |
R1 |
D, не менее |
L, не менее |
Нагрузка, кН (кгс), не более |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
1 |
28 |
±0,25 |
12,70 |
-0,25 |
76 |
- |
49,00 (5000) |
|
2 |
30 |
19,10 |
-0,3 |
490,00 (50000) |
|||
|
3 |
40 |
±0,30 |
24,00 |
95 |
735,75 (75000) |
||
|
4 |
50 |
31,75 |
-0,35 |
110 |
981,00 (100000) |
||
|
5 |
140 |
1226,25 (125000) |
|||||
|
6 |
19 |
±0,25 |
12,70 |
-0,25 |
- |
60 |
49,00 (5000) |
|
7 |
30 |
19,10 |
-0,30 |
140 |
490,00 (50000) |
||
|
8 |
40 |
±0,30 |
24,00 |
140 |
735,75 (75000) |
||
4. Размеры опорных узлов типа II должны соответствовать указанным на черт. 2 и в табл. 2.

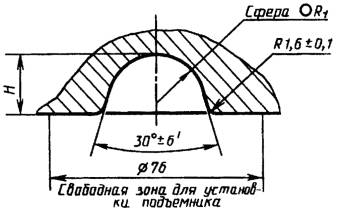

Черт. 2
Таблица 2
Размеры, мм
|
Н |
R1 |
Нагрузка, кН (кгс), не более |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
1 |
18 |
±0,3 |
16 |
±0,3 |
14,715 (15000) |
|
2 |
20 |
18 |
34,335 (35000) |
||
|
3 |
30 |
25 |
73,575 (75000) |
||
Пример условного обозначения:
Опорного узла типа I, типоразмер 4:
Опорный узел I-4 ГОСТ 13469-93
Опорного узла типа II, типоразмер 2:
Опорный узел II-2 ГОСТ 13469-93
