ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

СОЕДИНЕНИЕ ДЛЯ СЛИВА ТОПЛИВА ИЗ САМОЛЕТОВ И ВЕРТОЛЕТОВ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 13468-68

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЕ ДЛЯ СЛИВА ТОПЛИВА ИЗ САМОЛЕТОВ И ВЕРТОЛЕТОВ

Присоединительные размеры и технические требования

Aircraft and helicopter connections for pour off fuel.
Connection dimensions and technical requirements

ГОСТ
13468-68*

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 18 января 1968 г. Срок введения установлен

с 01.04.68

______________

* Переиздание март 1983 г, с Изменениями № 1, № 2, утвержденными в июне 1980 г., июле 1982 г; Пост. № 2644 от 14.07.82

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на соединение бортового штуцера с наконечником шланга наземной установки, предназначенной для слива топлива из баков самолетов и вертолетов.

1. РАЗМЕРЫ

1.1. Размеры соединения бортового штуцера с наконечником шланга наземной установки должны соответствовать указанным на черт. 1 и в табл. 1.

1 - бортовой штуцер, 2 - наконечник шланга, 3 - уплотнительное кольцо

______________

* Размер для справок.

Черт. 1

(Измененная редакция, Изм. № 2).

Таблица 1

мм

Типоразмер

d

D

1

30

63

2

45

80

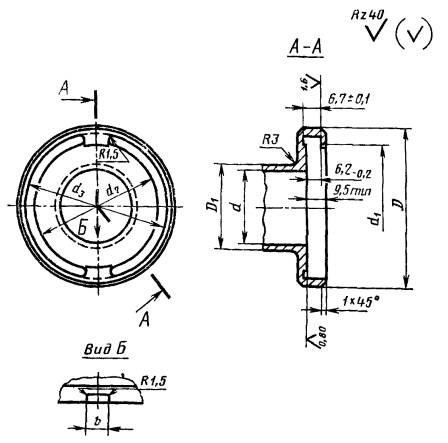

1.2. Присоединительные размеры бортового штуцера должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

мм

Типоразмер

d

d1

d2

d3

D

D1

b

1

30

51,5

52

58,5

63

35

10

2

45

67,5

62

75,5

80

52

14

(Измененная редакция, Изм. № 1, 2).

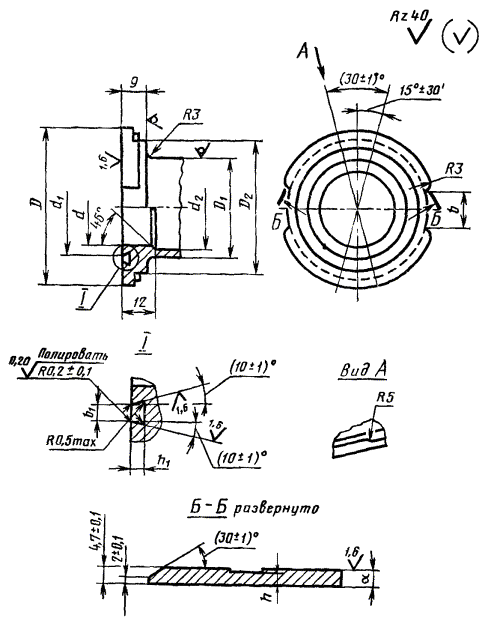

1.3. Присоединительные размеры наконечника должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры, мм

Типоразмер

d

d1

(пред. откл. по h11)

d2

D

D1

D2

b

b1

h

h1

a

пред. откл.

H11

±10'

1

30

36

32

58

35

51

14

3,5 + 0,1

5,5

2,5

2°20'

2

45

53

47

75

52

67

18

4,5 + 0,1

5,6

3,0

1º30'

(Поправка).

1.4. Размеры уплотнительного кольца должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Таблица 4

Размеры в мм

Типоразмер

d

D

Масса 1000 шт. в кг

Номин.

Пред. откл.

Номин.

Пред. откл.

1

3,6

+0,20

-0,10

35

-0,60

1,6

2

4,6

+0,20

-0,15

51

-0,90

3.8

1.3, 1.4. (Измененная редакция, Изм. № 2).

1.5. Размеры свободной зоны подхода к бортовому штуцеру указаны в справочном приложении.

(Введен дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Бортовой штуцер и наконечник шланга наземной установки должны изготовлять в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

2.2. Соединение должно быть герметичным.

Соединение проверяют на герметичность керосином под давлением 0,3 МПа (3 кгс/см2) в течение 10 мин. Каплеотделение не допускается.

2.3. Требования по надежности и устойчивости соединения к внешним воздействующим факторам - по ГОСТ 21487-76.

2.4. Предел прочности материала уплотнительного кольца 10 МПа (100 кгс/см2).

2.5. Предельные отклонения размеров, не ограниченных допусками - по H12 и h12.

Предельные отклонения радиусов, не ограниченных допусками - ±0,3 мм.

2.6. Наружные кромки и внутренние углы скруглить радиусом от 0,2 до 0,8 мм.

Разд. 2. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

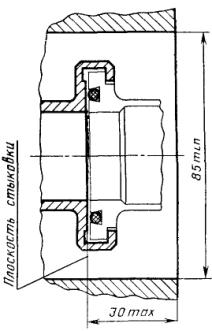

Размеры свободной зоны подхода к бортовому штуцеру

(Введено дополнительно, Изм. № 2).
