ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

СОЮЗА ССР

ЦЕНТРЫ И ПОЛУЦЕНТРЫ УПОРНЫЕ

ГОСТ 13214-79

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЦЕНТРЫ УПОРНЫЕ

Конструкция

Thrust centres. Design

ГОСТ
13214-79

Постановлением Государственного комитета СССР по стандартам от 28 июня 1979 г. № 2330 срок введения установлен

с 01.07.80

1. Настоящий стандарт распространяется на упорные центры, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.

Стандарт полностью соответствует международному стандарту ИСО 298-73.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

2. Центры должны изготавливаться двух исполнений:

1 - с закаленным рабочим конусом;

2 - с рабочим конусом из твердого сплава.

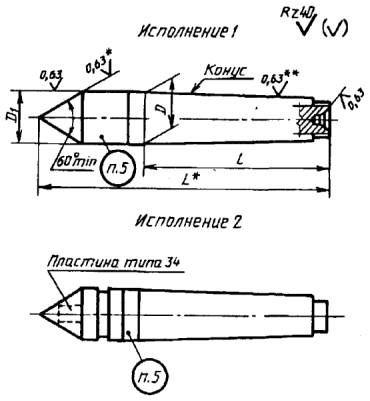

3. Конструкция и размеры упорных центров должны соответствовать указанным на чертеже и в таблице.

4. Рабочие конусы центров 60° исполнения 1 с конусом Морзе 6 допускается изготавливать наплавленными прутковым сормайтом по ГОСТ 21449.

Толщина наплавленного слоя не должна превышать 2,5 мм.

5. Технические требования и маркировка - по ГОСТ 13215.

3 - 5. (Измененная редакция, Изм. № 2).

______________

* Размер для справок.

** Шероховатость рабочего конуса и конуса хвостовика для центров повышенной точности (ПТ) должна быть Ra ≤ 0,32 мкм.

Размеры, мм

Обозначение центров

Исполнение

Конус

L

l

D

Номер пластины типа 34 по ГОСТ 25413

7032-0011*

1

Морзе

0

70

50,0

9,045

9,2

-

7032-0012

2

34090

7032-0013*

1

1

80

53,5

12,065

12,2

-

7032-0014

2

34090

7032-0015*

1

90

-

7032-0016

2

34090

7032-0017*

1

2

100

64,0

17,780

18,0

-

7032-0018

2

34110

7032-0019*

1

110

-

7032-0020

2

34110

7032-0021*

1

125

-

7032-0022

2

34110

7032-0023*

1

3

125

81,0

23,825

24,1

-

7032-0024

2

34130

7032-0025*

1

140

-

7032-0026

2

34130

7032-0027*

1

160

-

7032-0028

2

34130

7032-0029*

1

4

102,6

31,267

31,6

-

7032-0030

2

34150

7032-0032

1

180

-

7032-0033

2

34150

7032-0035*

1

5

200

129,5

44,399

44,7

-

7032-0036

2

34170

7032-0037

34190

7032-0039*

1

220

-

7032-0040

2

34170

7032-0041

34190

7032-0043*

1

6

280

182,0

63,348

63,8

-

7032-0044

2

34190

7032-0045

34210

7032-0047

1

320

-

7032-0048

2

34190

7032-0049

34210

7032-0054*

1

Метрический

80

196,0

80,0

80,4

-

7032-0055*

100

380

232,0

100,0

100,5

______________

* Данные центры полностью соответствуют ИСО 298-73, приведенному в справочном приложении.

Пример условного обозначения упорного центра исполнения 1 нормальной точности с конусом Морзе 4:

Центр 7032-0029 Морзе 4 ГОСТ 13214-79

То же, повышенной точности:

Центр 7032-0029 Морзе 4 ПТ ГОСТ 13214-79

Пример условного обозначения упорного центра исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:

Центр 7032-0030 Морзе 4 ПТ ВК8 ГОСТ 13214-79

ПРИЛОЖЕНИЕ

Справочное

РАЗМЕРЫ ЦЕНТРОВ, СООТВЕТСТВУЮЩИЕ ИСО 298-73

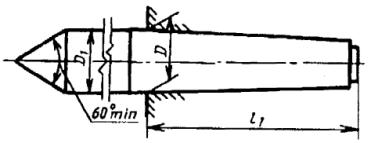

Элементы конструкции центров, взаимосвязанные с обрабатываемой деталью

Элементы конструкции центров, взаимосвязанные со станком

Центры токарных станков с конусом Морзе № 0 - 6 или метрическим конусом 5 %

Размеры, мм

Обозначение

Конусный хвостовик

Центр

Тип

Номер

Конусность

D

hmax

Dl

Метрический 5 %

4

1 : 20 = 0,05

4

23

4,1

6

1 : 20 = 0,05

6

32

6,2

Морзе

0

0,6246 : 12 = 0,05205

9,045

50

9,2

1

0,59858 : 12 = 0,04988

12,065

53,5

12,2

2

0,59941 : 12 = 0,04995

17,780

64

18,0

3

0,60235 : 12 = 0,05020

23,825

81

24,1

4

0,62326 : 12 = 0,05194

31,267

102,5

31,6

5

0,63151 : 12 = 0,05263

44,399

129,5

44,7

6

0,62565 : 12 = 0,05214

63,348

182

63,8

Метрический 5 %

80

1 : 20 = 0,05

80

196

80,4

100

1 : 20 = 0,05

100

232

100,5

(Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ Л.К. Гирин, В.В. Меньшиков, К.Н. Буре

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.79 № 2330

3. Срок проверки - 1996 г., периодичность проверки - 5 лет

4. Настоящий стандарт разработан методом прямого применения международного стандарта ИСО 298-73 «Центры токарных станков. Размеры, обеспечивающие взаимозаменяемость» с дополнительными типоразмерами, отражающими потребности народного хозяйства

5. ВЗАМЕН ГОСТ 13214-67

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначения НТД, на который дана ссылка

Номер пункта

ГОСТ 13215-79

5

ГОСТ 21449-75

4

ГОСТ 25413-82

3

7. ПЕРЕИЗДАНИЕ (апрель 1996 г.) с ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в марте 1985 г., в ноябре 1991 г. (ИУС 6-85, 3-92)
