ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ КРУГЛЫЕ
К ВСПОМОГАТЕЛЬНОМУ
ИНСТРУМЕНТУ
РАЗМЕРЫ
ГОСТ 13040-67
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ
КРУГЛЫЕ Размеры Round nuts for tool
holders. |
ГОСТ Взамен |
* Переиздание (февраль 1985 г.) с Изменениями № 1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС 8-79, 3-85).
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 июля 1967 г. Срок введения установлен
с 01.01.68
Проверен в 1979 г.
Несоблюдение стандарта преследуется по закону

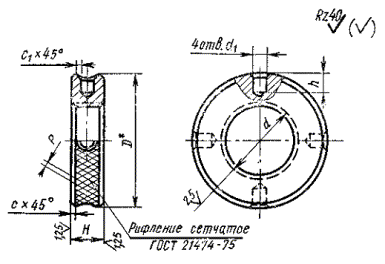

1. Размеры круглых гаек к вспомогательному инструменту должны соответствовать чертежу и таблице.
* Размер D указан до накатки гайки.
Размеры в мм
|
Применяемость |
Номинальный диаметр резьбы d |
Шаг резьбы |
D (пред. откл. по h12) |
H |
d (пред. откл. по H12) |
h |
с |
c1 |
р |
Масса, кг, не более |
|
|
6002-0131 |
|
10 |
1 |
26 |
8 |
3,8 |
5,5 |
1 |
0,6 |
1 |
0,022 |
|
6002-0132 |
|
12 |
28 |
0,029 |
|||||||
|
6002-0133 |
|
14 |
30 |
0,025 |
|||||||
|
6002-0134 |
|
16 |
32 |
0,030 |
|||||||
|
6002-0135 |
|
18 |
34 |
0,038 |
|||||||
|
6002-0136 |
|
20 |
36 |
10 |
4,5 |
6 |
0,044 |
||||
|
6002-0137 |
|
22 |
38 |
0,047 |
|||||||
|
6002-0138 |
|
24 |
42 |
0,059 |
|||||||
|
6002-0139 |
|
27 |
45 |
12 |
5,5 |
1 |
0,079 |
||||
|
6002-0140 |
|
30 |
1,5 |
5 |
0,067 |
||||||
|
6002-0141 |
|
33 |
52 |
6 |
0,098 |
||||||
|
6002-0142 |
|
36 |
55 |
0,104 |
|||||||
|
6002-0143 |
|
39 |
60 |
0,127 |
|||||||
|
6002-0144 |
|
42 |
63 |
0,135 |
|||||||
|
6002-0145 |
|
45 |
65 |
0,132 |
|||||||
|
6002-0146 |
|
48 |
75 |
14 |
6 |
8,5 |
0,244 |
||||
|
6002-0147 |
|
52 |
80 |
0,272 |
|||||||
|
6002-0148 |
|
56 |
2 |
0,235 |
|||||||
|
6002-0149 |
|
60 |
90 |
16 |
8 |
9 |
1,2 |
0,379 |
|||
|
6002-0150 |
|
64 |
0,330 |
||||||||
|
6002-0151 |
|
72 |
105 |
0,547 |
|||||||
|
6002-0152 |
|
76 |
110 |
0,534 |
|||||||
|
6002-0153 |
|
80 |
120 |
0,685 |
|||||||
|
6002-0154 |
|
85 |
0,604 |
||||||||
|
6002-0155 |
|
90 |
125 |
1,6 |
0,632 |
||||||
|
6002-0156 |
|
95 |
130 |
18 |
0,703 |
||||||
|
6002-0157 |
|
100 |
140 |
0,870 |
|||||||
|
6002-0158 |
|
110 |
0,637 |
Пример условного обозначения гайки диаметром резьбы 10 мм, с полем допуска резьбы 6Н:
Гайка 6002-0131-6Н ГОСТ 13040-67
Примечание. Поле допуска резьбы 7Н в обозначении не указывать.
2. Материал - сталь марки 45 по ГОСТ 1050-74. Допускается применение сталей других марок с механическими свойствами не ниже указанной.
3. Твердость - HRCэ 37,5 ... 43,5.
4. Неуказанные предельные отклонения размеров: отверстий - Н14, валов - h14, остальных -
1 - 4. (Измененная редакция, Изм. № 2).
5. Резьба - по ГОСТ 24705-81. Поле допуска резьбы - 6H и 7H по ГОСТ 16093-81.
(Измененная редакция, Изм. № 1).
6. Фаски под резьбу - по ГОСТ 10549-80.
7. Допуск параллельности и перпендикулярности торцов относительно оси гайки - по 8 степени точности. ГОСТ 24643-81.
8. Покрытие Хим. Окс. прм - по ГОСТ 9.073-77.
9. Остальные технические требования - по ГОСТ 8381-73 и ГОСТ 1759-70.
7 - 9. (Измененная редакция, Изм. № 1).
