ГОСТ 12640-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАКЛЕПКИ ПУСТОТЕЛЫЕ
С ПОТАЙНОЙ ГОЛОВКОЙ
Технические условия
ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ЗАКЛЕПКИ ПУСТОТЕЛЫЕ Технические условия Hollow countersunk-(flat)-head rivets. |
ГОСТ Взамен |
Издание (сентябрь 2004 г) с Изменением № 1, утвержденным в марте 1986г. (ИУС 6-86).
Постановлением Государственного комитета СССР по стандартам от 30 сентября 1980 г. № 4921 дата введения установлена
01.01.82
Проверен в 1992 г. Ограничение срока действия снято Постановлением Госстандарта от 28.07.92 № 791
Настоящий стандарт распространяется на пустотелые заклепки с потайной головкой с диаметром стержня от 1 до 10 мм.
Заклепки пустотелые с потайной головкой должны удовлетворять всем требованиям ГОСТ 12644-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
1. РАЗМЕРЫ

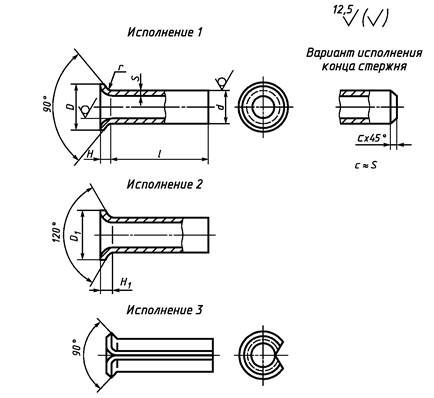

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1, 2.
Таблица 1
мм
|
D |
D1 |
s |
H |
H1 |
r, не более |
||||||
|
Сталь |
Латунь |
Алюминиевый сплав |
Медь |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||
|
1,0 |
1,4 |
- |
0,10 |
- |
0,3 |
+ 0,14 |
- |
- |
0,1 |
||
|
1,2 |
1,6 |
||||||||||
|
1,6 |
2,2 |
0,15 |
0,4 |
0,2 |
|||||||
|
2,0 |
2,6 |
0,25 |
|||||||||
|
2,5 |
3,2 |
0,5 |
|||||||||
|
3,0 |
3,8 |
4,5 |
0,30 |
0,40 |
0,50 |
0,6 |
0,4 |
+ 0,14 |
|||
|
4,0 |
5,0 |
6,0 |
0,50 |
0,8 |
0,5 |
0,3 |
|||||
|
5,0 |
6,0 |
7,0 |
0,50 |
0,50 |
1,00 |
||||||
|
6,0 |
7,5 |
8,8 |
1,00 |
1,1 |
+ 0,25 |
0,8 |
0,5 |
||||
|
8,0 |
9,5 |
12,0 |
1,0 |
1,50 |
1,50 |
1,5 |
1,0 |
||||
|
10,0 |
12,0 |
15,0 |
2,00 |
1,7 |
1,2 |
+ 0,25 |
|||||
Примечание. Толщина стенок заклепок условно принята равной толщине исходного материала (стенки трубы, листа, ленты) и у готовых заклепок не контролируется.

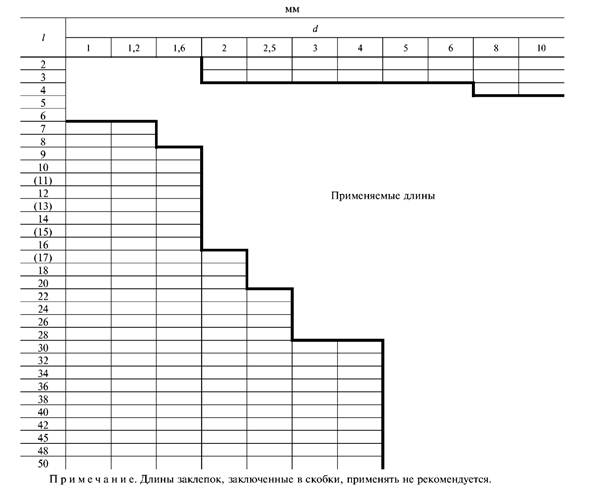

Таблица 2
Пример условного обозначения пустотелой заклепки с потайной головкой исполнения 1, диаметром d = 3 мм, длиной l = 20 мм, из материала группы 01, из стали марки 10 без покрытия:
Заклепка 3´20.01.10 ГОСТ 12640-80
(Измененная редакция, Изм. № 1).
1.2. Теоретическая масса заклепок указана в справочном приложении 1.
1.3. Толщина скрепляемого пакета указана в рекомендуемом приложении 2.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Предельные отклонения диаметра d стержня
заклепки - js 14; диаметра D головки - js 15; длины
Примечание. Предельные отклонения на диаметры стержней заклепок d, изготовленных из труб, - по сортаменту на трубы.
2.2. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
|
Длина l, мм |
Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм |
||||||||||
|
1 |
1,2 |
1,6 |
2,0 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
|
|
2 |
0,005 |
0,006 |
0,013 |
|
|
|
|
|
|
|
|
|
3 |
0,007 |
0,008 |
0,018 |
0,033 |
0,047 |
0,069 |
0,160 |
0,204 |
0,262 |
|
|
|
4 |
0,009 |
0,011 |
0,023 |
0,043 |
0,060 |
0,088 |
0,201 |
0,257 |
0,336 |
0,938 |
1,255 |
|
5 |
0,011 |
0,013 |
0,028 |
0,053 |
0,078 |
0,107 |
0,242 |
0,309 |
0,400 |
1,104 |
1,468 |
|
6 |
0,013 |
0,015 |
0,033 |
0,063 |
0,086 |
0,126 |
0,283 |
0,362 |
0,464 |
1,270 |
1,681 |
|
7 |
|
|
0,038 |
0,073 |
0,099 |
0,145 |
0,325 |
0,414 |
0,528 |
1,485 |
1,894 |
|
8 |
|
|
0,043 |
0,083 |
0,112 |
0,163 |
0,365 |
0,467 |
0,592 |
1,601 |
2,107 |
|
9 |
|
|
|
0,093 |
0,125 |
0,182 |
0,406 |
0,519 |
0,656 |
1,766 |
2,320 |
|
10 |
|
|
|
0,103 |
0,138 |
0,201 |
0,447 |
0,572 |
0,720 |
1,932 |
2,533 |
|
(11) |
|
|
|
0,113 |
0,151 |
0,220 |
0,487 |
0,624 |
0,784 |
2,098 |
2,746 |
|
12 |
|
|
|
0,123 |
0,164 |
0,239 |
0,428 |
0,677 |
0,848 |
2,263 |
2,959 |
|
(13) |
|
|
|
0,133 |
0,177 |
0,257 |
0,569 |
0,729 |
0,912 |
2,428 |
3,172 |
|
14 |
|
|
|
0,143 |
0,190 |
0,276 |
0,610 |
0,782 |
0,976 |
2,594 |
3,385 |
|
(15) |
|
|
|
0,153 |
0,203 |
0,295 |
0,651 |
0,734 |
1,040 |
2,760 |
3,385 |
|
16 |
|
|
|
0,163 |
0,216 |
0,314 |
0,692 |
0,887 |
1,104 |
2,926 |
3,811 |
|
(17) |
|
|
|
|
0,229 |
0,333 |
0,733 |
0,939 |
1,168 |
3,091 |
4,024 |
|
18 |
|
|
|
|
0,242 |
0,351 |
0,774 |
0,992 |
1,232 |
3,257 |
4,237 |
|
20 |
|
|
|
|
0,268 |
0,359 |
0,856 |
1,097 |
1,360 |
3,588 |
4,663 |
|
22 |
|
|
|
|
|
0,427 |
0,937 |
1,202 |
1,488 |
3,919 |
5,089 |
|
24 |
|
|
|
|
|
0,465 |
1,019 |
1,307 |
1,616 |
4,250 |
5,515 |
|
26 |
|
|
|
|
|
0,503 |
1,101 |
1,412 |
1,744 |
4,582 |
5,941 |
|
28 |
|
|
|
|
|
0,541 |
1,183 |
1,517 |
1,882 |
4,913 |
6,367 |
|
30 |
|
|
|
|
|
|
|
1,622 |
2,000 |
5,244 |
6,793 |
|
32 |
|
|
|
|
|
|
|
1,727 |
2,128 |
5,575 |
7,219 |
|
34 |
|
|
|
|
|
|
|
1,832 |
2,256 |
5,905 |
7,645 |
|
36 |
|
|
|
|
|
|
|
1,937 |
2,384 |
6,238 |
8,071 |
|
38 |
|
|
|
|
|
|
|
2,042 |
2,512 |
6,568 |
8,497 |
|
40 |
|
|
|
|
|
|
|
2,147 |
2,640 |
6,898 |
8,923 |
|
42 |
|
|
|
|
|
|
|
2,252 |
2,768 |
7,228 |
9,349 |
|
45 |
|
|
|
|
|
|
|
2,410 |
2,960 |
7,723 |
9,983 |
|
48 |
|
|
|
|
|
|
|
2,568 |
3,152 |
8,218 |
10,627 |
|
50 |
|
|
|
|
|
|
|
2,673 |
3,280 |
8,548 |
11,053 |
Примечание. Для определения массы заклепок из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 1,08 - для латуни; 1,134 - для меди; 0,35 - для алюминиевого сплава, а также на коэффициент К, равный отношению толщины стенки заклепки из цветного сплава к толщине стенки стальной заклепки.
Например: Масса 1000 шт. стальных заклепок d = 3 мм, l = 6 мм равна 0,126 кг; масса 1000 шт. медных заклепок того же размера - 0,126´1,134´1,66 = 0,235 кг.
(Измененная редакция, Изм. № 1).
