ГОСТ 12639-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ЗАКЛЕПКИ ПУСТОТЕЛЫЕ
С ПЛОСКОЙ ГОЛОВКОЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ







ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАКЛЕПКИ ПУСТОТЕЛЫЕ
С ПЛОСКОЙ ГОЛОВКОЙ

Технические условия

Hollow flat-head rivets. Specifications

ГОСТ
12639-80

Взамен
ГОСТ 12639-67

Постановлением Государственного комитета СССР по стандартам от 30 сентября 1980 г. № 4920 дата введения установлена

01.01.82

Проверен в 1992 г. Ограничение срока действия снято Постановлением Госстандарта от 28.07.92 № 791

Настоящий стандарт распространяется на пустотелые заклепки с плоской головкой с диаметром стержня от 1 до 10 мм.

Заклепки пустотелые с плоской головкой должны удовлетворять всем требованиям ГОСТ 12644-80 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. РАЗМЕРЫ

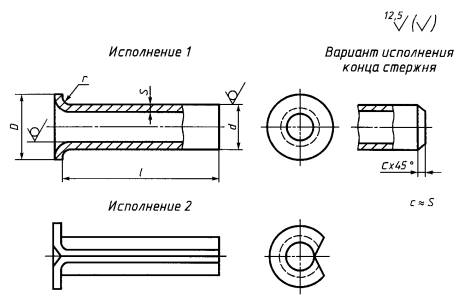

1.1. Размеры заклепок должны соответствовать указанным на чертеже и в табл. 1, 2.

Таблица 1

мм

d

D

S

r,

не более

сталь

латунь

алюминиевый сплав

медь

1,0

2,0

0,10

-

0,1

1,2

2,2

1,4

2,5

1,6

2,9

0,15

0,2

1,8

3,3

2,0

3,5

0,25

-

0,2

2,5

4,0

3,0

5,0

0,30

0,40

0,50

0,3

4,0

6,2

0,50

0,50

5,0

8,0

1,0

6,0

10,0

0,50

1,00



8,0

13,0

1,0

1,50

0,5

10,0

15,0

1,50

2,00



Примечание. Толщина стенок заклепок принята равной толщине исходного материала (стенки трубы, листа, ленты) и у готовых заклепок не контролируется.

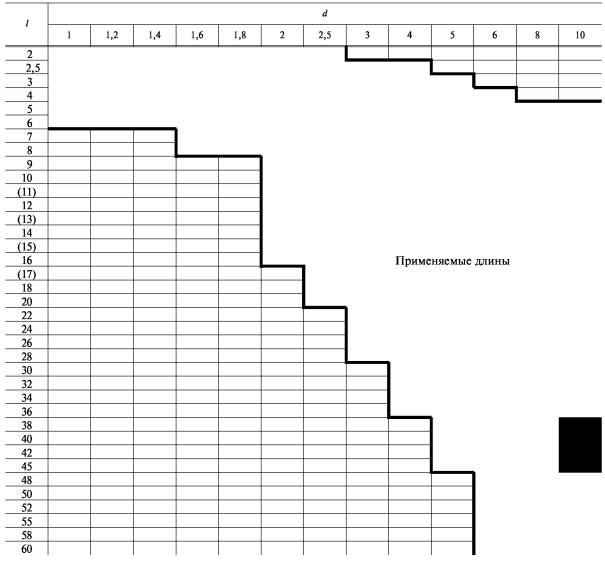

Таблица 2

мм

Примечание. Длины заклепок, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения пустотелой заклепки с плоской головкой исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из материала группы 01, из марки стали 10 без покрытия:

Заклепка 3´20.01.10 ГОСТ 12639-80

(Измененная редакция, Изм. № 1, Поправка).

1.2. Теоретическая масса заклепок указана в приложении 1.

1.3. Толщина скрепляемого пакета указана в приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения диаметра d стержня заклепки - js 14; диаметра D головки - js 15; длины l -

Примечание. Предельные отклонения на диаметры стержней заклепок d, изготовленных из труб, - по сортаменту на трубы.

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных заклепок

Длина l, мм

Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d, мм

1

1,2

1,4

1,6

1,8

2

2,5

3

4

5

6

8

10

2

0,006

0,007

0,008

0,016

0,019

0,034

0,043













2,5

0,007

0,008

0,010

0,019

0,021

0,039

0,050

0,080

0,159









3

0,008

0,009

0,012

0,021

0,026

0,044

0,056

0,089

0,200

0,290







4

0,010

0,012

0,015

0,026

0,031

0,054

0,069

0,108

0,241

0,343

0,472





5

0,012

0,014

0,018

0,031

0,037

0,064

0,082

0,127

0,282

0,395

0,537

1,606

2,005

6

0,014

0,017

0,021

0,036

0,043

0,074

0,095

0,146

0,323

0,448

0,601

1,772

2,217

7







0,041

0,050

0,084

0,108

0,165

0,364

0,500

0,665

1,938

2,431

8







0,046

0,056

0,094

0,121

0,183

0,405

0,553

0,729

2,104

2,643

9











0,104

0,134

0,202

0,445

0,605

0,793

2,270

2,856

10











0,114

0,147

0,221

0,486

0,658

0,857

2,436

3,070

(11)











0,124

0,160

0,240

0,527

0,710

0,921

2,602

3,283

12











0,134

0,173

0,259

0,568

0,763

0,985

2,767

3,496

(13)











0,144

0,186

0,277

0,609

0,815

1,049

2,933

3,709

14











0,154

0,199

0,296

0,650

0,868

1,113

3,099

3,922

(15)











0,164

0,212

0,315

0,691

0,920

1,177

3,265

4,135

16











0,174

0,225

0,334

0,732

0,973

1,242

3,431

4,343

(17)













0,238

0,353

0,773

1,025

1,306

3,597

4,561

18













0,251

0,371

0,813

1,078

1,370

3,763

4,774

20













0,277

0,409

0,895

1,183

1,498

4,095

5,200

22















0,446

0,977

1,288

1,626

4,426

5,626

24















0,484

1,059

1,393

1,754

4,758

6,052

26















0,521

1,141

1,498

1,883

5,090

6,478

28















0,559

1,223

1,603

2,011

5,422

6,904

30

















1,304

1,708

2,139

5,754

7,330

32

















1,386

1,813

2,267

6,085

7,756

34

















1,468

1,918

2,395

6,417

8,182

36

















1,550

2,023

2,524

6,749

8,608

38



















2,128

2,652

7,081

9,034

40



















2,233

2,780

7,413

9,460

42



















2,338

2,908

7,745

9,886

45



















2,495

3,101

8,243

10,525

48





















3,294

8,741

11,164

50





















3,422

9,073

11,590

52





















3,550

9,405

12,016

55





















3,678

9,903

12,655

58





















3,871

10,401

13,294

60





















3,999

10,733

13,720

Примечание. Для определения массы заклепок из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 1,08 - для латуни; 1,134 - для меди; 0,35 - для алюминиевого сплава, а также на коэффициент K, равный отношению толщины стенки заклепки из цветного сплава к толщине стенки стальной заклепки.

Например: Масса 1000 шт. стальных заклепок d = 3 мм, l = 6 мм равна 0,146 кг; масса 1000 шт. медных заклепок того же размера - 0,146´1,134´1,66 = 0,275 кг.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Толщина скрепляемого пакета

мм

Длина заклепки l

Расчетная толщина скрепляемого пакета = при номинальном диаметре стержня d

1,0

1,2

1,4

1,6

1,8

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

2

1,3

1,3

1,0

1,0

1,0

0,5

0,5

-

-

-

-

-

-

2,5

1,8

1,8

1,5

1,5

1,5

1,0

1,0

0,5

0,5

-

-

-

-

3

2,3

2,3

2,0

2,0

2,0

1,5

1,5

1,0

1,0

0,5

-

-

-

4

3,3

3,3

3,0

3,0

3,0

2,5

2,5

2,0

2,0

1,5

1,0

-

-

5

4,3

4,3

4,0

4,0

4,0

3,5

3,5

3,0

3,0

2,5

2,0

1,0

0,5

6

5,3

5,3

5,0

5,0

5,0

4,5

4,5

4,0

4,0

3,5

3,0

2,0

1,5

7

-

-

-

6,0

6,0

5,5

5,5

5,0

5,0

4,5

4,0

3,0

2,5

8

-

-

-

7,0

7,0

6,5

6,5

6,0

6,0

5,5

5,0

4,0

3,5

9

-

-

-

-

-

7,5

7,5

7,0

7,0

6,5

6,0

5,0

4,5

10

-

-

-

-

-

8,5

8,5

8,0

8,0

7,5

7,0

6,0

5,5

11

-

-

-

-

-

9,5

9,5

9,0

9,0

8,5

8,0

7,0

6,5

12

-

-

-

-

-

10,5

10,5

10,0

10,0

9,5

9,0

8,0

7,5

13

-

-

-

-

-

11,5

11,5

11,0

11,0

10,5

10,0

9,0

8,5

14

-

-

-

-

-

12,5

12,5

12,0

12,0

11,5

11,0

10,0

9,5

15

-

-

-

-

-

13,5

13,5

13,0

13,0

12,5

12,0

11,0

10,5

16

-

-

-

-

-

14,5

14,5

14,0

14,0

13,5

13,0

12,0

11,5

17

-

-

-

-

-

-

15,5

15,0

15,0

14,5

14,0

13,0

12,5

18

-

-

-

-

-

-

16,5

16,0

16,0

15,5

15,0

14,0

13,5

20

-

-

-

-

-

-

18,5

18,0

18,0

17,5

17,0

16,0

15,5

22

-

-

-

-

-

-

-

20,0

20,0

19,5

19,0

18,0

17,5

24

-

-

-

-

-

-

-

22,0

22,0

21,5

21,0

20,0

19,5

26

-

-

-

-

-

-

-

24,0

24,0

23,5

23,0

22,0

21,5

28

-

-

-

-

-

-

-

26,0

26,0

25,5

25,0

24,0

23,5

30

-

-

-

-

-

-

-

-

28,0

27,5

27,0

26,0

25,5

32

-

-

-

-

-

-

-

-

30,0

29,5

29,0

28,0

27,5

34

-

-

-

-

-

-

-

-

32,0

31,5

31,0

30,0

29,5

36

-

-

-

-

-

-

-

-

34,0

33,5

33,0

32,0

31,5

38

-

-

-

-

-

-

-

-

-

35,5

35,0

34,0

33,5

40

-

-

-

-

-

-

-

-

-

37,5

37,0

36,0

35,5

42

-

-

-

-

-

-

-

-

-

39,5

39,0

38,0

37,5

45

-

-

-

-

-

-

-

-

-

42,5

42,0

41,0

40,5

48

-

-

-

-

-

-

-

-

-

-

45,0

44,0

43,5

50

-

-

-

-

-

-

-

-

-

-

47,0

46,0

45,5

52

-

-

-

-

-

-

-

-

-

-

49,0

48,0

47,5

55

-

-

-

-

-

-

-

-

-

-

52,0

51,0

50,5

58

-

-

-

-

-

-

-

-

-

-

55,0

54,0

53,5

60

-

-

-

-

-

-

-

-

-

-

57,0

56,0

55,5
