МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ДЛЯ РЕЗЦОВ БОЛОТНЫХ ПЛУГОВ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН Сортамент Agricultural machinery.  Section for marsh plough cutters. Dimensions

ГОСТ 12492.7-90

Дата введения 01.01.91

Настоящий стандарт распространяется на горячекатаный профиль для резцов болотных плугов.

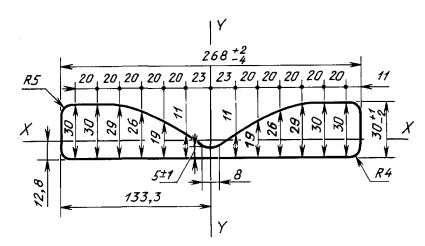

1. Форма, размеры, предельные отклонения, масса 1 м профиля, площадь поперечного сечения должны соответствовать указанным на чертеже и в таблице.

Марка стали	Площадь сечения, см2	Масса 1 м профиля, кг	Момент инерции, см4
			Ix	Iy
Л53	59,38	46,61	40,25	4499,73



2. Кривизна в вертикальной плоскости не должна превышать 0,6 % длины.

3. Кривизна в горизонтальной плоскости не должна превышать 1,5 % длины.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 753

3. ВЗАМЕН ГОСТ 12492.12-72

4. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

5. ПЕРЕИЗДАНИЕ
