ГОСТ 12415-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОТВЕРСТИЯ ПОД КОНЦЫ
УСТАНОВОЧНЫХ ВИНТОВ
ТИПЫ И РАЗМЕРЫ
|
|
Москва Стандартинформ 2006 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ОТВЕРСТИЯ ПОД КОНЦЫ УСТАНОВОЧНЫХ Типы и размеры Holes for check-screws. Types and dimensions |
ГОСТ |
Издание с Изменением № 1, утвержденным в декабре 1982 г. (ИУС 4-83).
Постановлением Государственного комитета СССР по стандартам от 28 апреля 1980 г. № 1944 дата введения установлена
01.01.81
1. Настоящий стандарт устанавливает типы, размеры и предельные отклонения отверстий под концы установочных винтов.

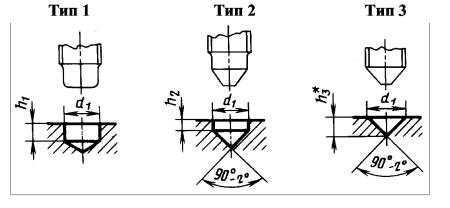

2. Типы и размеры отверстий должны соответствовать указанным на чертеже и в таблице.
__________
* Размер для справок.
мм
|
d1 (пред. откл. по Н14) |
h1 (пред. откл. по |
h2 (пред. откл. по |
h3 |
|
|
1,0 |
0,5 |
- |
- |
0,2 |
|
1,2 |
0,6 |
0,3 |
||
|
1,6 |
0,8 |
0,6 |
0,4 |
|
|
2,0 |
1,0 |
0,8 |
0,5 |
|
|
2,5 |
1,5 |
1,0 |
0,7 |
|
|
3,0 |
2,0 |
1,2 |
1,0 |
|
|
4,0 |
2,5 |
1,6 |
1,2 |
|
|
5,0 |
3,5 |
1,7 |
||
|
6,0 |
4,0 |
2,0 |
1,0 |
2,0 |
|
8,0 |
5,5 |
2,5 |
2,7 |
|
|
10,0 |
7,0 |
3,0 |
1,2 |
3,5 |
|
12,0 |
8,5 |
4,0 |
1,6 |
4,2 |
|
16,0 |
12,0 |
2,0 |
6,0 |
|
|
20,0 |
15,0 |
6,0 |
2,5 |
7,5 |
|
24,0 |
18,0 |
9,0 |
)
)Примечания:
1. Предельные отклонения размера d1 не распространяются на отверстия типа 3.
2. Допускается до 1 января 1986 г. вместо d1 = 4,0; 5,5; 7,0; 8,5 мм применять соответственно d1 = 4,5; 6,0; 7,5; 9,0 мм.
(Измененная редакция, Изм. № 1).
