ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ
С ВНУТРЕННЕЙ РЕЗЬБОЙ
Технические условия
ГОСТ 12207-79
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ Технические условия Cylindrical
pins with internal thread. |
ГОСТ (ИСО 8733-86 и ИСО 8735-87) |
Срок действия с 01.01.80
до 01.01.95
Настоящий
стандарт распространяется на цилиндрические с внутренней резьбой штифты класса
точности А диаметром от 6 до
(Измененная редакция, Изм. № 2).
1. РАЗМЕРЫ
1.1. Штифты должны изготовляться исполнений:
1 - незакаленные;
2 - закаленные.
1.2. Размеры штифтов должны соответствовать указанным на чертеже и в таблице.

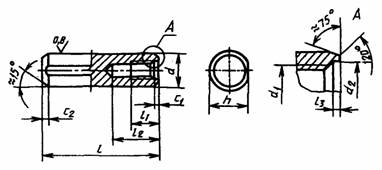

Исполнение 1

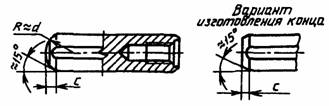

Исполнение 2
Остальное - см. исполнение 1
Вариант изготовления конца

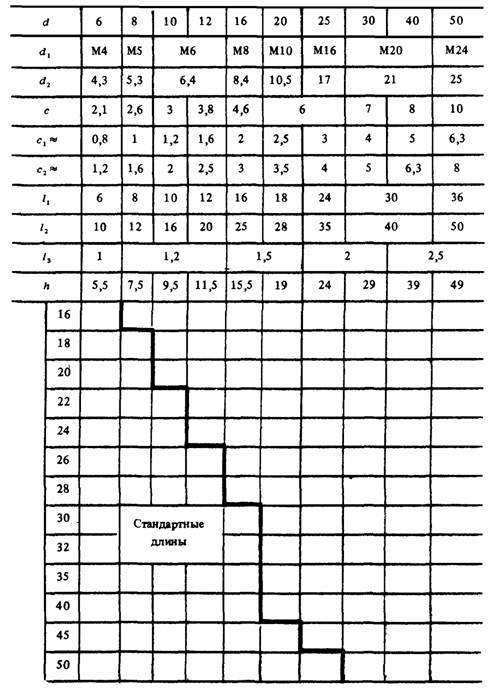

мм

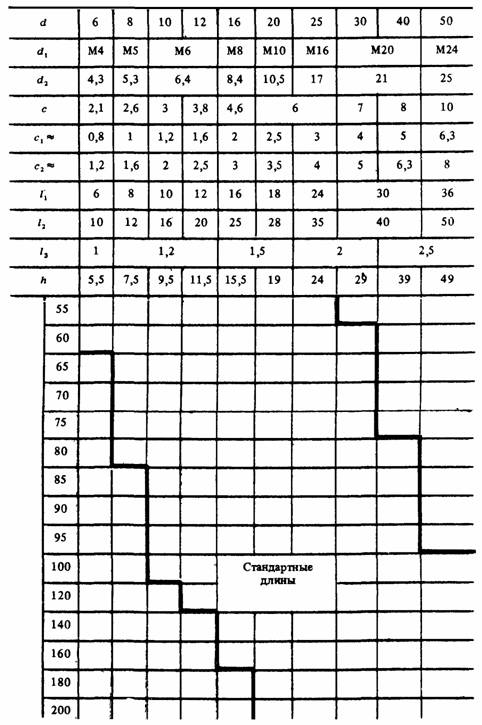

Продолжение
мм
Пример условного обозначения незакаленного штифта номинальным
диаметром d =
Штифт 10×40 ГОСТ 12207-79
То же,
закаленного штифта d =
Штифт 2.10×40.20Х. Хим. Окс. прм. ГОСТ 12207-79
1.1, 1.2. (Измененная редакция, Изм. № 2).
1.3, 1.4. (Исключены, Изм. № 2).
1.5. Теоретическая масса стальных штифтов приведена в приложении 3.
(Введен дополнительно, Изм. № 1).
1.6. Рекомендуемые посадки штифтовых соединений указаны в приложении 4.
(Введен дополнительно, Изм. № 2).
2. ТЕХНИЧЕСКИ ТРЕБОВАНИЯ
2.1. Штифты должны удовлетворять всем требованиям ГОСТ 26862-86 и требованиям, изложенным в настоящем стандарте.
Штифты должны изготовляться в соответствии с требованиями настоящего стандарта по конструкторской или технологической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 2).
2.2. - 2.11, разд. 3 - 5, приложения 1, 2. (Исключены, Изм. № 2).
2.12, 2.13. (Исключены, Изм. № 1).
ПРИЛОЖЕНИЕ 3
Справочное
МАССА СТАЛЬНЫХ ШТИФТОВ
|
Номинальная длина штифта, мм |
Теоретическая масса 1000 шт. штифтов, кг ≈, при номинальном диаметре d, мм |
|||||||||
|
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
50 |
|
|
16 |
2,6 |
|
|
|
|
|
|
|
|
|
|
18 |
3,0 |
5,3 |
|
|
|
|
|
|
|
|
|
20 |
3,4 |
6,1 |
|
|
|
|
|
|
|
|
|
22 |
3,9 |
6,9 |
10,0 |
|
|
|
|
|
|
|
|
24 |
4,3 |
7,7 |
11,2 |
|
|
|
|
|
|
|
|
26 |
4,8 |
8,5 |
12,4 |
18,7 |
|
|
|
|
|
|
|
28 |
5,2 |
9,3 |
13,7 |
20,5 |
|
|
|
|
|
|
|
30 |
5,7 |
10,1 |
14,9 |
22,2 |
37,4 |
|
|
|
|
|
|
32 |
6,1 |
10,8 |
16,1 |
24,0 |
40,6 |
|
|
|
|
|
|
35 |
6,8 |
12,0 |
18,0 |
26,7 |
45,3 |
|
|
|
|
|
|
40 |
7,9 |
14,0 |
21,1 |
31,1 |
53,2 |
|
|
|
|
|
|
45 |
9,0 |
16,0 |
24,2 |
35,6 |
61,1 |
94 |
|
|
|
|
|
50 |
10,1 |
18,0 |
27,3 |
40,0 |
69,0 |
106 |
138 |
|
|
|
|
55 |
11,2 |
19,9 |
30,3 |
44,4 |
76,9 |
118 |
157 |
|
|
|
|
60 |
12,3 |
21,9 |
33,4 |
48,9 |
84,8 |
131 |
176 |
244 |
|
|
|
65 |
|
23,9 |
36,5 |
53,3 |
92,7 |
143 |
195 |
272 |
|
|
|
70 |
|
25,9 |
39,6 |
57,8 |
100,6 |
155 |
215 |
291 |
|
|
|
75 |
|
27,9 |
42,7 |
62,2 |
108,5 |
168 |
234 |
319 |
|
|
|
80 |
|
29,8 |
45,8 |
66,6 |
116,3 |
180 |
253 |
345 |
690 |
|
|
85 |
|
|
48,8 |
71,1 |
124,2 |
192 |
272 |
373 |
740 |
|
|
90 |
|
|
51,9 |
75,5 |
132,1 |
205 |
292 |
401 |
789 |
|
|
95 |
|
|
55,0 |
80,0 |
140,0 |
217 |
311 |
429 |
839 |
|
|
100 |
|
|
58,4 |
85,6 |
148,1 |
230 |
330 |
456 |
888 |
1363 |
|
120 |
|
|
|
102,6 |
179,1 |
278 |
407 |
567 |
1085 |
1672 |
|
140 |
|
|
|
|
211,1 |
328 |
484 |
678 |
1282 |
1980 |
|
160 |
|
|
|
|
242,1 |
378 |
561 |
789 |
1479 |
2288 |
|
180 |
|
|
|
|
|
427 |
584 |
900 |
1677 |
2596 |
|
200 |
|
|
|
|
|
476 |
716 |
1001 |
1874 |
2905 |
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 4
Рекомендуемое
ПОСАДКИ ШТИФТОВЫХ СОЕДИНЕНИЙ
Рекомендуются следующие посадки штифтовых соединений;
К7/m6 - посадка с натягом
Н7/m6 - переходная посадка
F7/m6 - с зазором посадка
(Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
РАЗРАБОТЧИКИ
В.Г. Серегин, А.М. Свиридов, Т.Б. Левина, О.В. Левина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.03.79 № 840
3. Срок проверки
4. Стандарт полностью соответствует ИСО 8733-86, ИСО 8735-87
5. ВЗАМЕН ГОСТ 12207-66
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
7. ПЕРЕИЗДАНИЕ (сентябрь) с Изменениями № 1, 2,
утвержденными в декабре
8. Проверен в
