ГОСУДАРСТВЕННЫЙ СТАНДАРТ
 СОЮЗА ССР

ПОДКЛАДКИ КОСТЫЛЬНОГО
СКРЕПЛЕНИЯ К ЖЕЛЕЗНОДОРОЖНЫМ
РЕЛЬСАМ ТИПА Р50

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12135-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДКЛАДКИ КОСТЫЛЬНОГО СКРЕПЛЕНИЯ
К ЖЕЛЕЗНОДОРОЖНЫМ РЕЛЬСАМ ТИПА Р50

Конструкция и размеры

The plates of spike fastening for
railway P50 rails. Design and dimensions

ГОСТ
12135-75*

Взамен
ГОСТ 12135-66

Переиздание (сентябрь 1987 г.) с Изменениями № 1, 2, утвержденными
в сентябре 1976 г., августе 1980 г. (ИУС 11-76, 11-80).

Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июня 1975 г. № 1574 срок действия установлен

с 01.01.76 г.

Проверен в 1987 г. Постановлением Госстандарта СССР от 08.06.87 № 1887 срок действия продлен

до 01.01.93

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на подкладки Д50 и СД50 костыльного скрепления к железнодорожным рельсам типа Р50.

2. Подкладки СД50 применяются в конструкциях железнодорожного пути, где не требуется наклон рельсовых нитей.

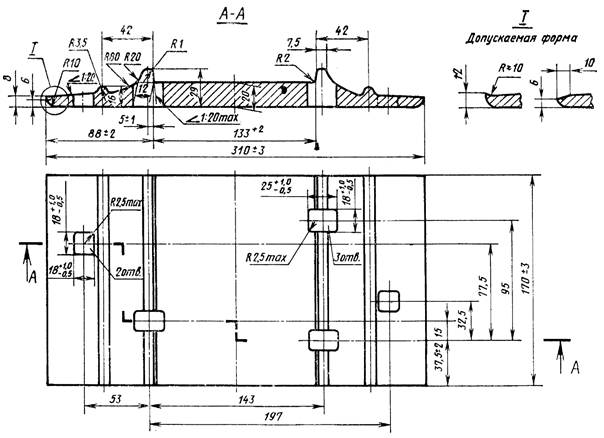

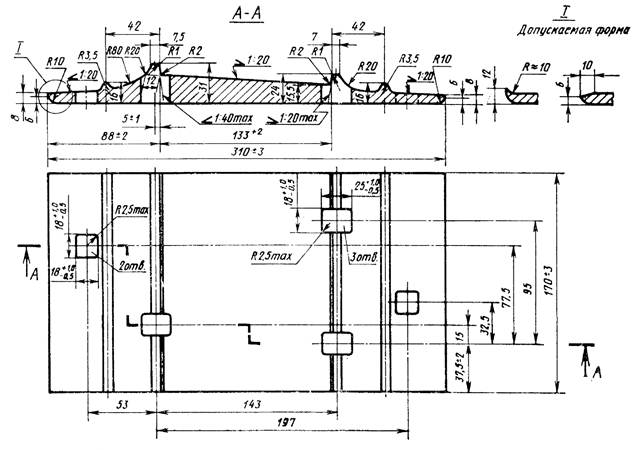

3. Конструкция и размеры подкладок Д50 должны соответствовать указанным на черт. 1, подкладок СД50 - на черт. 2.

Размеры отверстий указаны со стороны продавливания

Черт. 1

Размеры отверстий указаны со стороны продавливания

Черт. 2

Условное обозначение подкладки Д50:

Подкладка Д50 ГОСТ 12135-75

То же, подкладки СД50:

Подкладка СД50 ГОСТ 12135-75

(Измененная редакция, Изм. № 1, 2).

4. Технические требования и материал - по ГОСТ 3280-84.

5. Масса подкладок указана в справочном приложении к настоящему стандарту.

6. Радиусы закруглений, не указанные на чертежах, выполняются размером 2 - 6 мм.

7. Предельные отклонения по толщине подкладки не должны превышать ± 1 мм, а по расстоянию между осями отверстий - ± 0,5 мм.

8. Размеры, на которые не установлены предельные отклонения, в готовых подкладках не контролируются, но должны обеспечиваться технологией. В случае их проверки предельные отклонения не должны превышать ±1 мм.

6 - 8. (Введены дополнительно, Изм, № 1).

ПРИЛОЖЕНИЕ

Справочное

ПЛОЩАДЬ СЕЧЕНИЯ ПРОКАТА И МАССА ПОДКЛАДОК

Условное обозначение
подкладок

Площадь сечения
профиля, см2

Масса, кг

1 м проката

одной подкладки

Д50

48,35

37,95

6,2

СД50

50,80

39,88

6,5

Масса подкладок определена исходя из номинальных размеров и относительной плотности стали 7,85.

(Измененная редакция, Изм, № 1, 2).
