ГОСТ 12119.8-98



СТАЛЬ ЭЛЕКТРОТЕХНИЧЕСКАЯ

МЕТОДЫ ОПРЕДЕЛЕНИЯ МАГНИТНЫХ
И ЭЛЕКТРИЧЕСКИХ СВОЙСТВ

МЕТОД ИЗМЕРЕНИЯ КОЭФФИЦИЕНТА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИОННОГО ПОКРЫТИЯ







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Российской Федерацией, Межгосударственным техническим комитетом по стандартизации, МТК 120 «Металлопродукция из черных металлов и сплавов»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 13-98 от 28 мая 1998 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 8 декабря 1998 г. № 437 межгосударственный стандарт ГОСТ 12119.8-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1999 г.

4 ВЗАМЕН ГОСТ 12119-80 в части раздела 7



СОДЕРЖАНИЕ

ГОСТ 12119.8-98

Сталь электротехническая

МЕТОДЫ ОПРЕДЕЛЕНИЯ МАГНИТНЫХ И ЭЛЕКТРИЧЕСКИХ СВОЙСТВ

Метод измерения коэффициента сопротивления изоляционного покрытия

Дата введения 1999-07-01

1 Область применения

Настоящий стандарт устанавливает метод измерения коэффициента сопротивления изоляционного покрытия, наносимого на электротехническую сталь.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам

ГОСТ 12119.0-98 Сталь электротехническая. Методы определения магнитных и электрических свойств. Общие требования

3 Общие требования

Общие требования к методам измерений - по ГОСТ 12119.0.

Термины, применяемые в настоящем стандарте, - по ГОСТ 12119.0.

4 Подготовка образцов для испытаний

Образцы изготовляют из ленты или полос длиной от 250 до 1000 мм, шириной не менее 30 мм.

Поверхность образцов должна соответствовать требованиям нормативных документов на материалы.

5 Применяемая аппаратура

5.1 Установка. Схема установки приведена на рисунке 1.

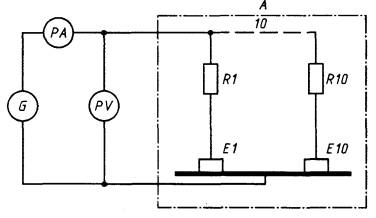

Рисунок 1 - Схема для измерения сопротивления изоляционного покрытия

5.1.1 Амперметр РА для измерения постоянного тока должен иметь предел измерения от 10 мА до 1 А, классы точности не ниже 0,2 по ГОСТ 8711 при измерении коэффициента сопротивления изоляционного покрытия менее 10 Ом · см и не ниже 0,5 - при более высоком значении коэффициента.

5.1.2 Вольтметр PV для измерения напряжения должен иметь предел измерения 1,0 или 1,5 В, входное сопротивление не менее 1000 Ом/В, класс точности не ниже 0,5 по ГОСТ 8711.

5.1.3 Источник постоянного тока G должен обеспечивать получение выходного напряжения 0,5 В с погрешностью ±0,5 % при токе нагрузки до 1,0 А.

5.1.4 Устройство А для плавного изменения давления до 2 МПа и подачи напряжения на образец должно иметь десять одинаковых электродов Е₁ - E₁₀ цилиндрической формы диаметром от 10 до 40 мм, измеренным с погрешностью не более ±0,05 мм, и десять резисторов R₁ - R₁₀ сопротивлением (5 ± 0,05) Ом, мощностью не менее 0,5 Вт. Электроды должны иметь отрицательный потенциал, материал с изоляционным покрытием - положительный. Допускаются любые способы измерения давления, если их погрешность не выходит за пределы ±5 %.

6 Подготовка образцов для измерений

Образец очищают от пыли и порошкообразных веществ и закладывают между электродами.

7 Порядок проведения измерений

7.1 Электроды прижимают к поверхности образца, создают давление 2 Н/мм², устанавливают напряжение 0,5 В и измеряют ток I, А.

7.2 Располагают электроды на участках образца, не подвергавшихся испытаниям, и повторяют операции по 7.1. Общее количество измерений на одной стороне образца должно быть равно десяти.

7.3 Образец с двусторонней изоляцией переворачивают и повторяют операции по 7.1, 7.2.

8 Правила обработки результатов измерений

8.1 Коэффициент сопротивления одностороннего изоляционного покрытия R_и, Ом/см², рассчитывают по формуле

                                         (1)

где I_ср - среднее арифметическое результатов измерений силы тока, определенных, как указано в 7.1, А;

R₀ - сопротивление каждого из резисторов R₁ - R₁₀, Ом;

S_э - суммарная площадь контактных поверхностей электродов, см², рассчитанная по диаметру электродов;

U - напряжение, измеренное вольтметром, В.

8.2 Для образцов с двусторонней изоляцией коэффициент сопротивления R_и, Ом/см², рассчитывают по формуле

                                                      (2)

8.3 Допускается учитывать ток, протекающий по входной цепи вольтметра. При этом в формулах (1) и (2) заменяют величину I_ср на  где R_вх - входное сопротивление вольтметра, Ом.
