МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Система стандартов безопасности труда

КОСТЮМЫ ИЗОЛИРУЮЩИЕ

Общие технические требования и методы испытаний

Occupational safety standards system. Insulating suits. General technical
requirements and test methods

ГОСТ
12.4.064-84

Взамен
ГОСТ 12.4.064-79

Переиздание. Июль 2001 г.

Постановлением Государственного комитета СССР по стандартам от 25 мая 1984 г. № 1742 дата введения установлена

с 01.01.85

Настоящий стандарт* распространяется на изолирующие костюмы (ИК) промышленного назначения, применяемые для изоляции человека от воздействия опасных и вредных факторов при нормальном атмосферном давлении, и устанавливает общие технические требования к ним при их разработке и производстве и методы испытаний.

* На территории Российской Федерации действует ГОСТ Р 12.4.196-99.

Настоящий стандарт не распространяется на скафандры и гидроизолирующие костюмы.

Настоящий стандарт полностью соответствует СТ СЭВ 4034-83.

Основные пояснения терминов, используемых в стандарте, приведены в приложении 2.

Номенклатура показателей качества приведена в приложении 3.

1. КЛАССИФИКАЦИЯ

1.1. Изолирующие костюмы в зависимости от назначения подразделяются для защиты от:

повышенного содержания радиоактивных веществ в воздухе рабочей зоны;

повышенных или пониженных температур воздуха рабочей зоны;

химических факторов;

биологических факторов.

1.2. Изолирующие костюмы в зависимости от способа подачи воздуха в подкостюмное пространство подразделяются на:

шланговые - Ш;

автономные - А.

1.3. Изолирующие костюмы в зависимости от принципа управления тепловым режимом в подкостюмном пространстве подразделяются на:

изолирующие костюмы с регулированием температуры воздуха в подкостюмном пространстве;

изолирующие костюмы без регулирования температуры воздуха в подкостюмном пространстве.

2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Изолирующие костюмы должны отвечать требованиям ГОСТ 12.4.011-89.

2.2. Значения коэффициента защиты и времени непрерывного пользования изолирующих костюмов должны соответствовать установленным в нормативно-технической документации на конкретные изделия.

2.3. Отклонение средней температуры тела человека при работе в изолирующем костюме от средней температуры без изолирующего костюма не должно превышать ±0,8°С в течение заданного времени непрерывного пользования изолирующим костюмом.

2.4. Конструкция изолирующего костюма должна обеспечивать возможность приема и передачи информации: звуковой, зрительной или с помощью специальных устройств.

При выполнении в изолирующих костюмах работ, не требующих высокого качества связи, должно быть предусмотрено:

звукозаглушение в области речевых частот - не более 10 дБ;

понижение восприятия речи - не более 15 %;

разборчивость передаваемой речи - не менее 80 % (слов).

Примечание. Для (работ, требующих более высокого качества связи, разборчивость передаваемой речи должна составлять не менее 94 % (слов).

2.5. Значения микроклиматических параметров воздуха (температура, относительная влажность) в подкостюмном пространстве должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в зависимости от их назначения и условий эксплуатации.

2.6. Количество воздуха, подаваемого в шланговый изолирующий, костюм, должно быть не менее 0,0042 м3/с (250 л/мин), в том числе в зону дыхания не менее 0,0025 м3/с (150 л/мин).

2.7. Объемное содержание двуокиси углерода во вдыхаемом воздухе должно быть не более 2 %, кислорода - не менее 18 %.

2.8. Конструкция изолирующих костюмов, их масса и ее распределение по поверхности тела не должны вызывать ограничение подвижности и работоспособности человека, препятствующее эффективному выполнению работы, предусмотренной технологическим процессом, передвижению работающего и эвакуации с объекта в аварийных ситуациях.

2.9. Масса изолирующего костюма не должна превышать для шланговых 8,5 кг, а для автономных - 11 кг.

2.10. Сокращение площади поля зрения в изолирующем костюме не должно превышать 30 % от площади поля зрения без изолирующего костюма.

2.11. Сопротивление дыханию не должно превышать 200 Па на вдохе и 160 Па на выдохе в автономных и 80 Па на выдохе в шланговых изолирующих костюмах при постоянном объемном расходе воздуха 0,5-10-3 м3/с.

2.12. Изолирующие костюмы должны сохранять свойства, обеспечивающие заданный коэффициент защиты после проведения соответствующих видов их очистки в течение всего срока эксплуатации, установленного для данного вида.

2.13. Конструкция изолирующих костюмов и материалы, предназначенные для их изготовления, должны выбираться с учетом особенностей условий труда и микроклиматических условий, в которых предусматривается использовать изолирующие костюмы.

2.14. Для изолирующих костюмов, предназначенных к эксплуатации в неблагоприятных микроклиматических условиях, должна быть предусмотрена возможность использовать устройства, обеспечивающие теплоизоляцию, отведение или подведение тепла.

2.15. Присоединительные узлы лицевых частей, фильтрующих и других конструктивных элементов изолирующих костюмов должны максимально унифицироваться.

2.16. Рецептурный состав композиций материалов, используемых для изготовления изолирующих костюмов, химическая и биологическая активность входящих в них компонентов должны исключать возможность токсического, раздражающего и сенсибилизирующего воздействия на организм человека.

2.17. Применяемые для изготовления изолирующих костюмов материалы и места соединений деталей костюмов должны обладать устойчивостью к агрессивным средам.

2.18. Специфические требования к отдельным конструкциям изолирующих костюмов, в том числе и автономным источникам воздуха, учитывающие особенности их применения, устанавливаются стандартами и техническими условиями на конкретное изделие с учетом требований настоящего стандарта.

2.19. Правила приемки, требования к упаковке, транспортированию и хранению изолирующих костюмов должны устанавливаться стандартами и техническими условиями на конкретное изделие.

2.20. Маркировка изолирующих костюмов должна соответствовать требованиям ГОСТ 12.4.115-82.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Определение коэффициента защиты

Коэффициент защиты (К) изолирующих костюмов вычисляют по формуле

где Д - значение опасного или вредного фактора в окружающей среде;

Д0 - значение опасного или вредного фактора в подкостюмном пространстве.

Методы определения значений опасных или вредных факторов должны соответствовать установленным в нормативно-технической документации на конкретные изолирующие костюмы в соответствии с их назначением.

3.2 Определение отклонения средней температуры тела человека при работе в изолирующем костюме от средней температуры тела без изолирующего костюма

3.2.1 Среднюю температуру тела человека () в изолирующем костюме и без изолирующего костюма вычисляют по формуле

где a - коэффициент, определяемый по табл. 1 в зависимости от теплоощущений человека;

tч - температура "ядра" тела человека, °С;

ts - средняя температура поверхности кожи, °С.

Таблица 1

Теплоощущения человека

a

Жарко

0,9

Тепло

0,8

Комфортно

0,7

Прохладно

0,65

Холодно

0,61

3.2.2. Температуру «ядра» тела человека (tч) измеряют в ректальной области. Среднюю температуру поверхности кожи (), определяемую путем измерения температуры кожи () в пяти областях поверхности тела человека (лоб, грудь, кисть, бедро, голень), вычисляют по формуле

где ai - коэффициенты, определяемые для каждой из областей поверхности кожи по табл. 2.

Таблица 2

Область измерения температуры

ai

Лоб

0,07

Грудь

0,5

Кисть

0,05

Бедро

0,18

Голень

0,2

3.2.3. Для измерения величин tч и ti применяют аппаратуру с диапазоном измерения от 20 до 42 °С с погрешностью ±0,1 °С.

3.2.4. Измерения температуры "ядра" и температуры кожи человека проводят сначала в исходном состоянии испытателя (без изолирующего костюма в состоянии покоя), а затем в изолирующем костюме при дозированных физических и термических нагрузках или их сочетаниях, соответствующих профессиональной деятельности человека.

На основании полученных данных определяют отклонения средней температуры тела человека при работе в изолирующих костюмах от средней температуры тела человека в исходном состоянии.

3.3 Определение микроклиматических параметров воздуха в подкостюмном пространстве

3.3.1. Для определения параметров применяют приборы и аппаратуру, обеспечивающие:

измерение температуры в диапазоне от 0 до 50 °С с погрешностью ± 0,25 °С;

измерение относительной влажности в диапазоне 0 - 100 % с погрешностью ± 5 %.

3.3.2. Измерение параметров следует проводить не менее, чем в четырех точках подкостюмного пространства изолирующего костюма, надетого на испытателя: в области груди, спины, бедра, голени.

3.4 Определение количества воздуха, подаваемого в зону дыхания шланговых изолирующих костюмов

3.4.1. Для измерений применяют:

ротаметры диапазоном измерения 0,1×10-3 - 1×10-2 м3/с с погрешностью ± 2,5 %;

манометр класса точности 2,5 для измерения Р2 изб с диапазоном измерения 0 - 0,06 МПа;

барограф для измерения Р2 атм с погрешностью ±1,5 h Па при температуре (20±5)°С;

аппаратуру для измерения температуры диапазоном измерения 0 - 50 °С с погрешностью ±0,25 °С.

3.4.2. Испытания проводятся на изолирующих костюмах без человека. Перед проведением измерения манометр и термометр устанавливают на входе ротаметра.

3.4.3. Объем воздуха определяется по показанию ротаметра, установленного в линию подачи воздуха в зону дыхания изолирующего костюма. Одновременно измеряют температуру подаваемого воздуха, избыточное давление в линии подачи и атмосферное давление. Расход воздуха (Q1) вычисляют по формуле

где Q0 - величина объемного расхода воздуха по градуировочной характеристике, соответствующей показаниям ротаметра;

Р1 - абсолютное давление воздуха при градуировке (по паспорту ротаметра), равное Р1атм + Р1изб, Па;

Т2 - температура воздуха в линии подачи, К;

Р2 - абсолютное давление воздуха в линии подачи, равное Р2атм + Р2изб, Па;

Т1 - температура воздуха при градуировке ротаметра, К.

3.4.4. При необходимости контроля объема воздуха, подаваемого в изолирующий костюм, ротаметр устанавливают на линии подачи воздуха от источника воздухоснабжения к изолирующему костюму.

3.5. Определение содержания двуокиси углерода и кислорода во вдыхаемой смеси

3.5.1. Для измерений применяют:

газоанализаторы на СО2 и О2, обеспечивающие погрешность определения СО2 и О2 ±0,1 %;

микрокомпрессор производительностью (0,013 × 10-3 ± 0,003 ´ 10-3) м3/с для отбора проб воздуха из зоны дыхания;

автоматический датчик чувствительностью 66,0 Па, электромагнитный пневмоклапан, штуцер для отбора пробы вдыхаемой смеси, резиновые камеры для забора проб.

3.5.2. Перед проведением измерений:

монтируют штуцер в лицевой части изолирующего костюма на уровне между ртом и носом;

надевают изолирующий костюм на испытателя, включают подачу воздуха;

соединяют штуцер, вмонтированный в изолирующий костюм, резиновыми трубками с резиновой камерой через электромагнитный пневмоклапан и микрокомпрессор. Электромагнитный пневмоклапан по сигналу, поступающему от автоматического датчика, перекрывают отбор пробы на время выдоха и открывает на время вдоха.

3.5.3. Содержание СО2 и О2 определяют по результатам анализа проб вдыхаемого воздуха.

3.6. Определение массы изолирующего костюма

Массу изолирующего костюма определяют путем взвешивания на весах с погрешностью ±0,1 кг.

3.7. Определение сокращения площади поля зрения

Сокращение поля зрения (S) в процентах вычисляют по формуле

где S1 - площадь поля зрения человека в изолирующем костюме, мм2;

S2 - площадь поля зрения человека без изолирующего костюма, мм2.

Площадь поля зрения (без изолирующего костюма и в изолирующем костюме) рассчитывают планиметрированием границ бинокулярного поля зрения, определяемых с помощью сферического периметра. В качестве границы бинокулярного поля зрения принимают общую границу монокулярных полей зрения.

3.8. Определение величины сопротивления дыханию

3.8.1. Для измерений применяют:

микроманометр диапазоном измерения 0 - 300 Па с погрешностью ± 2,5 %;

ротаметр диапазоном измерений 0 – 1 × 10-3 м3/с с погрешностью ± 2,5 %;

аппаратуру для измерения температуры диапазоном измерения 0 - 50 °С с погрешностью ± 2,5 %;

барограф с погрешностью ± 1,5 h Па при температуре (20±5)°С.

3.8.2. Испытания проводятся на изолирующих костюмах без человека. Схема подключения измерительной аппаратуры приведена в справочном приложении 1. Перед проведением измерений необходимо:

ротаметр устанавливать на линии подачи воздуха, имитирующей дыхание;

датчик температуры и микроманометр устанавливать в зоне дыхания;

создать в линии подачи воздуха, имитирующей дыхание расход воздуха 0,5 × 10-3 м3/с с направлением потока, соответствующим вдоху или выдоху.

3.8.3. Микроманометром измеряют величину избыточного давления в зоне дыхания (Ризб). Одновременно измеряют температуру подаваемого воздуха и атмосферное давление. Величину сопротивления дыханию (R) в Па, при температуре окружающего воздуха 293 К и давлении 1,01 × 105 Па, вычисляют по формуле

где Ризб - показание микроманометра, Па;

Т - температура подаваемого воздуха, К;

Р - абсолютное давление воздуха в зоне дыхания, Па, равное (Ратм + Ризб).

3.9. Все полученные результаты измерений подвергают статистической обработке. За окончательный результат испытания принимают среднее арифметическое значение с результатом доверительных интервалов  для вероятности 0,95.

3.10. Соответствие изолирующих костюмов требованию п. 2.20 устанавливают внешним осмотром.

ПРИЛОЖЕНИЕ 1

Справочное

СХЕМА ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ ПРИ ОПРЕДЕЛЕНИИ
ВЕЛИЧИНЫ СОПРОТИВЛЕНИЯ ДЫХАНИЮ

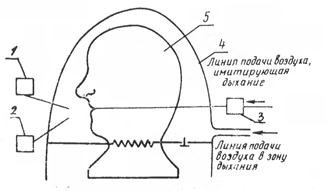

Для шланговых ИК

Описание: 1

1 - аппаратура для измерения температуры; 2 - микроманометр; 3 - ротаметр; 4 - оболочка ИК;
5 - муляж (макет головы)

Черт. 1

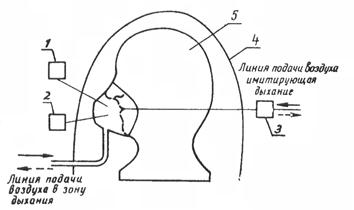

Для автономных ИК

Описание: 1

1 - аппаратура для измерения температуры; 2 - микроманометр; 3 - ротаметр; 4 - оболочка ИК;
5 - муляж (макет головы)

Черт. 2

ПРИЛОЖЕНИЕ 2

Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ
И ПОЯСНЕНИЯ К НИМ

Термин

Пояснение

Костюм изолирующий

Средство индивидуальной защиты, изолирующее весь организм, предназначенное для защиты организма человека от воздействия опасных и вредных факторов окружающей воздушной среды

Костюм изолирующий шланговый

Изолирующий костюм, в котором воздух для дыхания и вентилирования подкостюмного пространства поступает с помощью шланга от внешних источников

Костюм изолирующий автономный

Изолирующий костюм, в состав которого входит источник поступления воздуха для дыхания и вентилирования подкостюмного пространства

ПРИЛОЖЕНИЕ 3

Справочное

НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ КАЧЕСТВА

1. Показатели качества изолирующих костюмов подразделяются на:

общие;

специализированные.

1.1. К общим показателям качества относятся:

коэффициент защиты;

время непрерывного пользования;

микроклиматические параметры воздуха в подкостюмном пространстве (температура, относительная влажность);

масса;

сокращение площади зрения;

сопротивление дыханию;

устойчивость к средствам очистки.

1.2. К специализированным показателям относятся:

дезактивируемость;

суммарное тепловое сопротивление;

изменение массы, объема, размеров при воздействии химических веществ;

дезинфицируемость.
