ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШУРУПЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11473-75
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШУРУПЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ Конструкция и размеры Hexogon head
wood screws. |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1975 г. № 3736 срок действия установлен
с 01.01.71
до 01.01.2002
1. Настоящий стандарт распространяется на шурупы с шестигранной головкой диаметром от 6 до 20 мм.

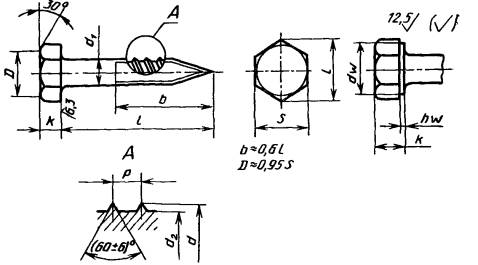

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.
1, 2. (Измененная редакция, Изм. № 1, 2).
Таблица 1
мм
|
d (пред. откл. h 14) |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
Р (пред. откл. ±0,2Р) |
2,6 |
3,5 |
4,5 |
5,0 |
6,0 |
7,0 |
|
|
d2, не более |
4,2 |
5,6 |
7,0 |
9,0 |
12,0 |
15,0 |
|
|
S |
10 |
13 |
16 |
18 |
24 |
30 |
|
|
k |
4 |
5,3 |
6,4 |
7,5 |
10 |
12,5 |
|
|
е, не менее |
10,9 |
14,2 |
17,6 |
19,9 |
26,2 |
33,0 |
|
|
dw, не менее |
8,7 |
11,5 |
14,5 |
16,5 |
22,0 |
27,7 |
|
|
hw |
не менее |
0,15 |
0,20 |
||||
|
не более |
0,5 |
0,8 |
|||||
Примечание. Для изделий, спроектированных до 01.01.91, допускается применять шурупы с размерами, указанными в приложении 2.
Пример условного обозначения шурупа с шестигранной головкой диаметром 8, длиной 40 мм из низкоуглеродистой стали, без покрытия:
Шуруп 8´40 ГОСТ 11473-75
То же, из коррозионностойкой стали, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:
Шуруп 8´40.2.016 ГОСТ 11473-75

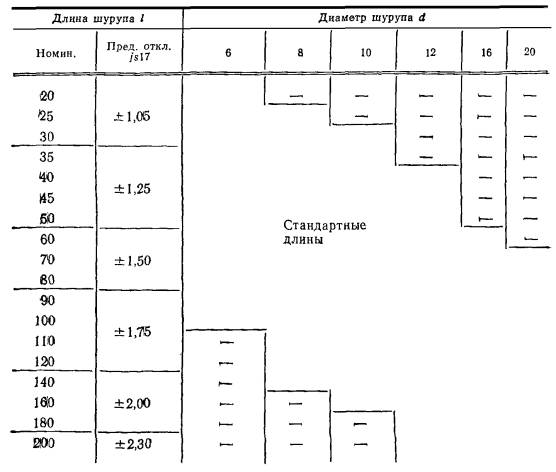

Таблица 2
мм
2а. Допускается изготовлять шурупы с уменьшенными размерами под ключ по ГОСТ 24671.
(Введен дополнительно, Изм. № 1).
2б. Диаметр гладкой части стержня d1 должен быть равным диаметру под накатку резьбы или не превышать наружного диаметра шурупа.
2в. Радиус под головкой - по ГОСТ 24670.
2г. Допускается изготавливать шурупы с резьбой до головки, а также с лункой на торцовой поверхности головки.
2д. Вариант исполнения головки устанавливает изготовитель.
2б, 2в, 2г, 2д. (Введены дополнительно, Изм. № 2).
3. Технические требования - по ГОСТ 1147.
4. Теоретическая масса шурупов дана в приложении.
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса стальных шурупов
|
Длина шурупа l, мм |
Теоретическая масса 1000 шт. стальных шурупов, кг, номинальным диаметром d, мм |
|||||
|
6 |
8 |
10 |
12 |
16 |
20 |
|
|
20 |
5,01 |
- |
- |
- |
- |
- |
|
25 |
5,77 |
11,2 |
- |
- |
- |
- |
|
30 |
6,53 |
12,5 |
20,5 |
- |
- |
- |
|
35 |
7,29 |
13,9 |
22,7 |
- |
- |
- |
|
40 |
8,05 |
15,2 |
24,8 |
36,1 |
- |
- |
|
45 |
8,81 |
16,6 |
26,9 |
39,4 |
- |
- |
|
50 |
9,57 |
17,9 |
29,0 |
42,6 |
- |
- |
|
60 |
11,09 |
20,6 |
33,3 |
49,1 |
94 |
- |
|
70 |
12,61 |
23,3 |
37,6 |
55,6 |
106 |
175 |
|
80 |
14,12 |
26,1 |
41,8 |
62,1 |
117 |
193 |
|
90 |
15,64 |
28,8 |
46,1 |
68,6 |
129 |
211 |
|
100 |
17,16 |
31,5 |
50,3 |
75,0 |
140 |
228 |
|
110 |
- |
34,2 |
54,6 |
81,5 |
152 |
248 |
|
120 |
- |
36,9 |
58,8 |
88,0 |
164 |
266 |
|
140 |
- |
42,3 |
67,3 |
101,0 |
187 |
302 |
|
160 |
- |
- |
75,9 |
114,0 |
210 |
338 |
|
180 |
- |
- |
- |
126,9 |
233 |
375 |
|
200 |
- |
- |
- |
139,9 |
256 |
411 |
Примечание. Масса шурупов из латуни равна массе шурупов, указанной в таблице, умноженной на коэффициент 1,08.
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ 2
Справочное
Допускаемые размеры шурупов
мм
|
S |
e |
dw |
|
|
10 |
17 |
18,7 |
15,5 |
|
12 |
19 |
20,9 |
17,2 |
(Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
РАЗРАБОТЧИКИ
И.Н. Недовизий, Р.В. Жирова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.11.75 № 3736
3. Срок проверки 1994 г., периодичность проверки 5 лет
4. Стандарт полностью соответствует СТ СЭВ 2330-89.
5. Взамен ГОСТ 11473-65
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
7. ПЕРЕИЗДАНИЕ январь 1993 г. С ИЗМЕНЕНИЯМИ 1, 2, утвержденными в декабре 1981 г., в мае 1990 г. (ИУС 3-82, 8-90)
8. ПРОВЕРЕН в 1989 г. Срок действия продлен до 2002 г. (Постановление Госстандарта СССР № 1090 от 04. 05.90)
