ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ-ЗАГОТОВКИ
ИЗ ТВЕРДЫХ СПЕЧЕННЫХ СПЛАВОВ
ДЛЯ ОТРЕЗНЫХ НОЖЕЙ
ТИПЫ И РАЗМЕРЫ
ГОСТ 11378-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПЛАСТИНЫ-ЗАГОТОВКИ ИЗ ТВЕРДЫХ Типы и размеры Insert blanks
of sintered alloys for parting blades. |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 15 ноября 1975 г. № 3499 срок действия установлен
с 01.01.78
Проверен в 1982 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на пластины-заготовки из твердых спеченных сплавов для отрезных ножей, предназначенных для отрезания заготовок болтов, винтов, шурупов, заклепок и тел качения.
2. Форма и размеры пластин-заготовок должны соответствовать черт. 1 - 3 и табл. 1 - 3.
Тип 1
Таблица 1
Размеры в мм
|
Применяемость |
L |
В |
H |
r |
C |
Масса, г, не более |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
|
1909-0001 |
|
10 |
±0,50 |
6 |
-0,5 |
2 |
±0,35 |
3 |
0,5 |
1,8 |
|
1909-0002 |
|
8 |
4 |
1,9 |
||||||
|
1909-0003 |
|
20 |
±0,70 |
12 |
-0,7 |
3 |
6 |
1,0 |
8,3 |
|
|
1909-0004 |
|
25 |
18 |
9 |
15,2 |
|||||
|
1909-0005 |
|
22 |
-0,9 |
4 |
11 |
21,9 |
||||
|
1909-0006 |
|
30 |
32 |
-1,1 |
5 |
16 |
41,8 |
|||
|
1909-0007 |
|
35 |
±0,90 |
36 |
18 |
55,2 |
||||
Пример условного обозначения пластины-заготовки типа 1 из твердого сплава ВК20 размерами L=10 мм, B = 8 мм, H = 2 мм:
Пластина-заготовка ножа 1909-0002 ВК20 ГОСТ 11378-75

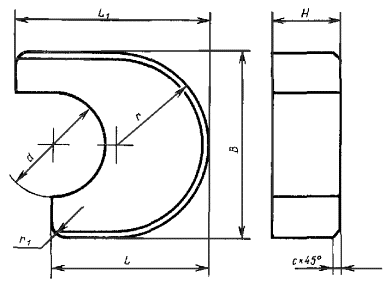

Тип 2
Таблица 2
Размеры в мм
|
Применяемость |
d |
L |
L1 |
B |
H |
r |
r1 |
c |
Масса, г, не более |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||
|
1909-0011 |
|
1,0 |
-0,2 |
10 |
±0,50 |
13,0 |
6 |
-0,5 |
3 |
±0,35 |
3,0 |
0,5 |
0,5 |
2,46 |
|
1909-0012 |
|
1,5 |
2,41 |
|||||||||||
|
1909-0013 |
|
2,0 |
2,36 |
|||||||||||
|
1909-0014 |
|
2,5 |
-0,3 |
15,0 |
8 |
4,0 |
3,37 |
|||||||
|
1909-0015 |
|
3,0 |
3,27 |
|||||||||||
|
1909-0016 |
|
3,5 |
12 |
±0,60 |
17,0 |
10 |
4 |
5,0 |
6,48 |
|||||
|
1909-0017 |
|
4,0 |
6,33 |
|||||||||||
|
1909-0018 |
|
4,5 |
6,16 |
|||||||||||
|
1909-0019 |
|
5,0 |
6,00 |
|||||||||||
|
1909-0021 |
5,5 |
15 |
20,0 |
12 |
-0,7 |
5 |
6,0 |
11,8 |
||||||
|
1909-0022 |
|
6,0 |
11,5 |
|||||||||||
|
1909-0023 |
|
6,5 |
-0,4 |
11,1 |
||||||||||
|
1909-0024 |
|
7,0 |
14 |
7,0 |
1,0 |
1,0 |
12,3 |
|||||||
|
1909-0025 |
|
7,5 |
12,0 |
|||||||||||
|
1909-0026 |
|
8,0 |
16 |
6 |
8,0 |
16,6 |
||||||||
|
1909-0027 |
|
8,5 |
22,0 |
16,4 |
||||||||||
|
1909-0028 |
|
9,0 |
16,2 |
|||||||||||
|
1909-0029 |
|
9,5 |
15,9 |
|||||||||||
|
1909-0031 |
|
10,0 |
18 |
9,0 |
17,8 |
|||||||||
|
1909-0032 |
|
10,5 |
18 |
25,0 |
7 |
±0,50 |
16,3 |
|||||||
|
1909-0033 |
|
11,0 |
22 |
-0,9 |
11,0 |
35,1 |
||||||||
|
1909-0034 |
|
11,5 |
33,4 |
|||||||||||
|
1909-0035 |
|
12,0 |
30,2 |
|||||||||||
|
1909-0036 |
|
12,5 |
-0,5 |
28,3 |
||||||||||
|
1909-0037 |
|
13,0 |
20 |
±0,70 |
27,5 |
25 |
9 |
12,5 |
56,1 |
|||||
|
1909-0038 |
|
13,5 |
52,7 |
|||||||||||
|
1909-0039 |
|
14,0 |
48,1 |
|||||||||||
|
1909-0041 |
|
14,5 |
44,3 |
|||||||||||
|
1909-0042 |
|
15,0 |
22 |
29,0 |
10 |
62,8 |
||||||||
|
1909-0043 |
|
15,5 |
59,7 |
|||||||||||
|
1909-0044 |
|
16,0 |
56,0 |
|||||||||||
|
1909-0045 |
|
16,5 |
52,0 |
|||||||||||
|
1909-0046 |
|
17,0 |
26 |
33,0 |
32 |
-1,1 |
12 |
±0,60 |
16,0 |
118,0 |
||||
|
1909-0047 |
|
17,5 |
112,0 |
|||||||||||
|
1909-0048 |
|
18,0 |
105,0 |
|||||||||||
|
1909-0049 |
|
18,5 |
101,0 |
|||||||||||
|
1909-0051 |
|
19,0 |
30 |
37,0 |
36 |
13 |
18,0 |
160,0 |
||||||
|
1909-0052 |
|
19,5 |
154,0 |
|||||||||||
|
1909-0053 |
|
20,0 |
148,0 |
|||||||||||
|
1909-0054 |
|
21,0 |
-0,7 |
32 |
±0,9 |
40,0 |
40 |
14 |
20,0 |
179,0 |
||||
|
1909-0055 |
|
23,0 |
174,0 |
|||||||||||
|
1909-0056 |
|
25,0 |
169,0 |
|||||||||||
Пример условного обозначения пластины-заготовки типа 2 из твердого сплава ВК15 размерами L = 10 мм, B = 8 мм, H = 3,0 мм:
Пластина-заготовка ножа 1909-0015 ВК15 ГОСТ 11378-75

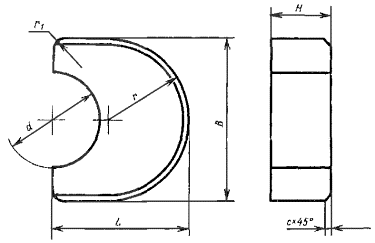

Тип 3
Таблица 3
Размеры в мм
|
Применяемость |
d |
L |
B |
H |
r |
r1 |
С |
Масса, г, не более |
|||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
|
1909-0061 |
|
1,0 |
-0,2 |
10 |
±0,50 |
6 |
-0,5 |
3 |
±0,35 |
3,0 |
0,5 |
0,5 |
2,31 |
|
1909-0062 |
|
1,5 |
2,28 |
||||||||||
|
1909-0063 |
|
2,0 |
2,25 |
||||||||||
|
1909-0064 |
|
2,5 |
-0,3 |
8 |
4,0 |
2,95 |
|||||||
|
1909-0065 |
|
3,0 |
2,89 |
||||||||||
|
1909-0066 |
|
3,5 |
12 |
±0,60 |
10 |
4 |
5,0 |
5,84 |
|||||
|
1909-0067 |
|
4,0 |
5,75 |
||||||||||
|
1909-0068 |
|
4,5 |
5,65 |
||||||||||
|
1909-0069 |
|
5,0 |
5,56 |
||||||||||
|
1909-0071 |
|
5,5 |
-0,3 |
15 |
±0,60 |
12 |
-0,7 |
5 |
6,0 |
10,7 |
|||
|
1909-0072 |
|
6,0 |
10,50 |
||||||||||
|
1909-0073 |
|
6,5 |
-0,4 |
14 |
7,0 |
11,10 |
|||||||
|
1909-0074 |
|
7,0 |
1,0 |
1,0 |
11,4 |
||||||||
|
1909-0075 |
|
7,5 |
11,2 |
||||||||||
|
1909-0076 |
|
8,0 |
16 |
6 |
8,0 |
15,1 |
|||||||
|
1909-0077 |
|
8,5 |
14,8 |
||||||||||
|
1909-0078 |
|
9,0 |
14,6 |
||||||||||
|
1909-0079 |
|
9,5 |
18 |
90 |
16,1 |
||||||||
|
1909-0081 |
|
10,0 |
15,8 |
||||||||||
|
1909-0082 |
|
10,5 |
18 |
22 |
-0,9 |
7 |
±0,50 |
11,0 |
34,5 |
||||
|
1909-0083 |
|
11,0 |
32,9 |
||||||||||
|
1909-0084 |
|
11,5 |
30,1 |
||||||||||
|
1909-0085 |
|
12,0 |
27,2 |
||||||||||
|
1909-0086 |
|
12,5 |
-0,5 |
20 |
±0,70 |
25 |
9 |
12,5 |
52,4 |
||||
|
1909-0087 |
|
13,0 |
49,2 |
||||||||||
|
1909-0088 |
|
13,5 |
46,8 |
||||||||||
|
1909-0089 |
|
14,0 |
43,5 |
||||||||||
|
1909-0091 |
|
14,5 |
22 |
10 |
63,2 |
||||||||
|
1909-0092 |
|
15,0 |
59,4 |
||||||||||
|
1909-0093 |
|
15,5 |
55,6 |
||||||||||
|
1909-0094 |
|
16,0 |
52,0 |
||||||||||
|
1909-0095 |
|
16,5 |
26 |
32 |
-1,1 |
12 |
±0,60 |
16,0 |
108,0 |
||||
|
1909-0096 |
|
17,0 |
103,0 |
||||||||||
|
1909-0097 |
|
17,5 |
100,0 |
||||||||||
|
1909-0098 |
|
18,0 |
97,0 |
||||||||||
|
1909-0099 |
|
18,5 |
30 |
36 |
13 |
18,0 |
147,0 |
||||||
|
1909-0101 |
|
19,0 |
143,0 |
||||||||||
|
1909-0102 |
|
20,0 |
139,0 |
||||||||||
|
1909-0103 |
|
21,0 |
-0,7 |
32 |
±0,90 |
40 |
14 |
20,0 |
179,0 |
||||
|
1909-0104 |
|
23,0 |
175,0 |
||||||||||
|
1909-0105 |
|
25,0 |
171,0 |
||||||||||
Пример условного обозначения пластины-заготовки типа 3 из твердого сплава ВК15 размерами L = 10 мм, B = 8 мм, H = 3 мм, d = 3,0 мм:
Пластина-заготовка ножа 1909-0065 ВК15 ГОСТ 11378-75
(Измененная редакция, Изм. № 1).
3. Заготовки пластин должны изготовляться из твердых спеченных сплавов по ГОСТ 3882-74:
для пластин типа 1 из сплава ВК20;
для пластин типа 2 и 3 с d от 1,0 до 6,0 мм из сплавов марок ВК15, ВК10КС;
для пластин типа 2 и 3 с d от 6,0 до 25 мм из сплавов марок ВК20, ВК20КС.
4. Технические требования, правила приемки, методы испытаний, маркировка и упаковка - по ГОСТ 10285-81.
