МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА ЛИНЕЙНАЯ.
РЯД РАЗРУШАЮЩИХ НАГРУЗОК.
СОЕДИНЕНИЯ ДЕТАЛЕЙ

ПАРАМЕТРЫ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

АРМАТУРА ЛИНЕЙНАЯ. РЯД РАЗРУШАЮЩИХ
НАГРУЗОК. СОЕДИНЕНИЯ ДЕТАЛЕЙ

Параметры и размеры

Overhead line hardware. Range of mechanical failing
loads and hart connection. Dampers and demensions

ГОСТ
11359-75*

Взамен
ГОСТ 11359-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 15 ноября 1975 г. № 3464 дата введения установлена

01.01.77

Ограничение срока действия снято Постановлением Госстандарта от 18.09.81 № 4272

1. Настоящий стандарт распространяется на линейную арматуру и устанавливает ряд разрушающих нагрузок и размеры шарнирных соединений типа «палец - проушина» и цепного типа.

(Измененная редакция, Изм. № 1).

2. Ряд разрушающих нагрузок

2.1. Ряд разрушающих нагрузок предназначен для соединения типа «палец - проушина» и шарнирных соединений цепного типа.

(Измененная редакция, Изм. № 1).

2.2. Ряд разрушающих нагрузок должен соответствовать следующим значениям, кН, не менее: 20; 40; 70; 100; 120; 160; 210; 250; 300; 350; 400; 450; 530; 600; 750; 900; 1100; 1200; 1350; 1600; 1800; 2400; 2700; 3600.

3. Соединение типа «палец - проушина»

3.1. Размеры соединения типа «палец - проушина» с разрушающими нагрузками по п. 2.2 должны соответствовать указанным на черт. 1 (исполнение 1) и в табл. 1.

Примечание. Соединение, указанное на черт. 1 (исполнение 2), допускается для зажимов типов НБ, НЗ по ГОСТ 2731-82, ПГН по ГОСТ 2735-78 и НКК по ГОСТ 2730-78.

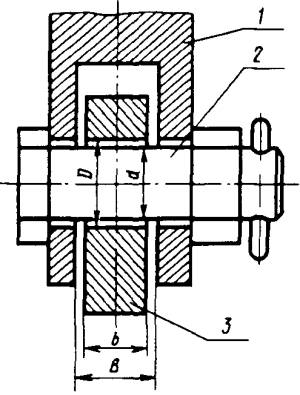

Исполнение 1

Исполнение 2

1 - двухлапчатая проушина; 2 - палец; 3 - однолапчатая проушина

1 - двухлапчатая проушина; 2 - палеи, 3 - шплинт; 4 - однолапчатая проушина

Черт. 1

Таблица 1

Размеры в мм

Разрушающая нагрузка кН (тс), не менее

d = b

D = В

Номин.

Пред откл.

Номин.

Пред. откл.

20 (2)

10

+ 0,9;

11

+ 1,3;

40 (4)

14

- 1,1

15

+ 0,2

70 (7)

16

17

100 (10)

18



19



120 (12)

22

+ 0,9;

23

+ 1,5;

160 (16)

25

- 1,3

26

+ 0,2

210 (21)

28



29



250 (25)

32



34



300 (30)

36



38



350 (35)

38

+ 0,9;

40



400 (40)

40

- 1,6

42

+ 1,6

450 (45)

40



42



530 (53)

42



44



600 (60)

45



47



750 (75)

50



52



900 (90)

56



58



1100 (110)

60

+ 0,9;

62

+ 1,9

1200 (120)

65

- 1,9

67

1350 (135)

70



72



1600 (160)

75



77



1800 (180)

80



83



2400 (240)

95

- 2,2

98

+ 2,2

2700 (270)

108



111



3600 (360)

125

- 2,5

128

+ 2,5

(Измененная редакция, Изм. 1, 2).

3.2. Пальцы для соединений с разрушающими нагрузками 20 и 40 кН должны изготовляться из стали с временным сопротивлением разрыву не менее 380 МПа (38 кгс/мм2).

3.3. Пальцы для соединений с разрушающими нагрузками более 40 кН должны изготовляться из стали с временным сопротивлением разрыву не менее 500 МПа (50 кгс/мм2).

3.2, 3.3. (Измененная редакция, Изм. № 1).

4. Шарнирные соединения цепного типа

4.1. Размеры соединения цепного типа с разрушающими нагрузками по п. 2.2 должны соответствовать указанным на черт. 2 и в табл. 2.

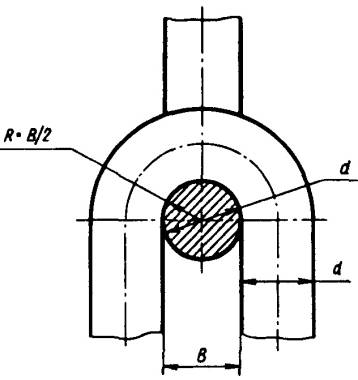

Черт. 2

Таблица 2

Размеры в мм

Разрушающая нагрузка кН (тс), не менее

D

B

не менее

не более

не менее

не более

20 (2)

8

9

11

12,5

40 (4)

10

12

15

16,5

70 (7)

14

15

17

18,5

100 (10)

16

18

19

21,5

120 (12)

18

20

23

24,5

160 (16)

20

22

23

27,5

210 (21)

24

26

28

30,5

250 (25)

26

28

29

36,0

300 (30)

28

34

31

40,0

350 (35)

32

38

35

42,0

400 (40)

34

40

37

44,0

450 (45)

34

40

37

44,0

530 (53)

36

42

39

46,0

600 (60)

38

44

41

48,5

750 (75)

40

46

43

54,0

900 (90)

48

52

51

60,0

1100 (110)

53

58

56

63,5

1200 (120)

56

60

59

68,5

1350 (135)

60

66

63

72,0

1600 (160)

65

70

68

78,5

1800 (180)

70

75

73

90,0

2400 (240)

80

85

83

99,0

2700 (270)

85

90

88

112,0

3600 (360)

95

100

98

130,0

4.2. Детали шарнирных соединений цепного типа должны изготовляться из стали с временным сопротивлением разрыву не менее 380 МПа (38 кгс/мм2).

4, 4.1, 4.2. (Измененная редакция, Изм. № 1).





* Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в апреле 1983 г., декабре 1985 г. (ИУС 8-83, 3-86)
