ГОСТ 11326.81-79

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КАБЕЛИ РАДИОЧАСТОТНЫЕ
МАРОК РК 75-33-17, РК 75-33-17-БГ,
РК 75-33-17-Б и РК 75-33-17-Ба

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛИ РАДИОЧАСТОТНЫЕ МАРОК РК 75-33-17, РК 75-33-17-БГ, РК 75-33-17-Б и РК 75-33-17-Ба

Технические условия

Radio-frequency cables, types РК 75-33-17, РК 75-33-17-БГ, РК 75-33-17-Б and РК 75-33-17-Ба.

Specifications

ГОСТ
11326.81-79



Взамен
ГОСТ 11326.81-71

Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3313 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на радиочастотные кабели марок РК 75-33-17, РК 75-33-17-БГ, РК 75-33-17-Б и РК 75-33-17-Ба.

Кабели должны удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Требования к конструкции

1.1.1. Конструктивные элементы кабелей и их размеры должны соответствовать указанным на чертеже и в таблице.

Наименование элемента

Конструктивные данные и размеры

1. Внутренний проводник

Медная проволока номинальным диаметром 5,0 мм

2. Изоляция

Сплошная; полиэтилен низкой плотности; диаметр по изоляции (33,0 ± 0,8) мм

3. Внешний проводник

Повив из медных прямоугольных проволок номинальной толщиной 0,4 мм

4. Экран

Обмотка из двух медных лент номинальной толщиной по 0,1 мм; верхняя лента перекрывает зазор нижней

5. Обмотка*

Полиэтилентерефталатная или прорезиненная тканевая лента, наложенная с перекрытием

6. Оболочка

Светостабилизированный полиэтилен низкой плотности; диаметр кабеля по оболочке (38,8 ± 1,5) мм

7. Защитный покров

Для кабеля марки РК 75-33-17-БГ - типа БГ по ГОСТ 7006-72, для кабеля марки РК 75-33-17-Б - типа Б по ГОСТ 7006-72, для кабеля марки РК 75-33-17-Ба:

- подушка:

а) крепированная бумага,

б) битумный состав или битум;

- броня - из стальной оцинкованной или предварительно покрытой битумным составом ленты;

- наружный покров:

а) битумный состав или битум,

б) пропитанная кабельная пряжа,

в) битумный состав или битум,

г) покрытие, предохраняющее витки кабеля от слипания

* Допускается продольное наложение ленты.

(Измененная редакция, Изм. № 1).

1.1.2. Строительная длина кабелей - не менее 100 м. Минимальная длина маломерных отрезков - 25 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. № 2).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и поставке - (75 ± 3) Ом;

- на период эксплуатации и хранения - (75 ± 3) Ом.

1.2.2. Коэффициент затухания при частоте 15 МГц, не более:

- при приемке и поставке - 0,0075 дБ/м;

- на период эксплуатации и хранения - 0,011 дБ/м.

1.2.3. Сопротивление связи - не более 5 мОм/м.

1.2.4. Напряжение начала внутренних разрядов и изоляции при частоте 50 Гц - не менее 17 кВ.

1.2.5. Испытательное напряжение частоты 50 Гц изоляции - 25 кВ.

1.2.6. Испытательное напряжение частоты 1,76 МГц изоляции - 22 кВ.

1.2.7. Длительно допустимый ток частоты 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40 °С:

- при приемке и поставке - 27 А;

- на период эксплуатации и хранения - 22 А.

При этом разность температур между внутренним проводником и окружающим воздухом должна быть не более 45 °С.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабели должны быть механически прочными и стойкими к воздействию нагрузок, приведенных ниже.

1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2 (40g).

1.3.1.2. Ударные нагрузки:

- многократные - с ускорением до 1500 м/с2 (150g);

- одиночные - с ускорением до 10000 м/с2 (1000g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с2 (500g).

1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 2).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабели должны быть стойкими к климатическим воздействиям, приведенным ниже.

1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 85 °С.

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах для кабеля марки РК 75-33-17 - минус 40 °С, для кабелей марок РК 75-33-17-БГ, РК 75-33-17-Б, РК 75-33-17-Ба - минус 15 °С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах для кабеля марки РК 75-33-17 - минус 30 °С, для кабелей марок РК 75-33-17-БГ, РК 75-33- 17-Б, РК 75-33-17-Ба - минус 15 °С.

1.4.1.3. Смена температур для кабелей марок:

РК 75-33-17 - от минус 60 °С до плюс 85 °С;

РК 75-33-17-БГ, РК 75-33-17-Б, РК 75-33-17-Ба - от минус 60 °С до плюс 70 °С.

1.4.1.4. Пониженное атмосферное давление - до 53,6 кПа (400 мм рт. ст.).

1.4.1.5. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X).

(Измененная редакция, Изм. № 2).

1.4.1.6. Иней с последующим оттаиванием.

1.4.1.7. Солнечная радиация.

1.4.1.8. Соляной туман.

1.4.1.9. Плесневые грибы.

1.4.1.10. Минеральное масло, соленая вода, бензин.

1.4.1.11. Динамическое воздействие пыли.

1.4.1.12. Повышенное атмосферное давление - до 300 кПа (3 кгс/см2).

(Введен дополнительно, Изм. № 2).

1.5. Требования к надежности

1.5.1. Минимальная наработка - 10000 ч (при максимальной температуре окружающей средь 55 °С).

1.5.2. Срок службы кабелей - 15 лет.

1.5.3. Срок сохраняемости - 15 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм. № 2).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.4 - 1.2.6.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.2.7, 1.4.1.1, 1.4.1.2.

2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.2.7, 1.4.1.2) контролируют при испытаниях на надежность.

2.5. Наработка подтверждается косвенным способом, при этом контролируют значения отклонений волнового сопротивления.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на допустимый ток по п. 1.2.7 настоящего стандарта проводят при нормальных климатических условиях.

3.3. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом.

3.4. При испытании на стойкость к воздействию минерального масла, соленой воды и бензина (п. 1.4.1.10) испытательное напряжение оболочки должно быть 5 кВ.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Минимальный радиус изгиба кабеля марки РК 75-33-17:

- при транспортировании и хранении - 450 мм;

- при монтаже при температуре минус 15 °С и выше - 200 мм, ниже минус 15 °С - 400 мм.

Минимальный радиус изгиба кабелей марок РК 75-33-17-БГ, РК 75-33-17-Б, РК 75-33-17-Ба при монтаже, транспортировании и хранении - 610 мм.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЕЙ

Электрическая емкость, пФ/м........................................................................... 67

Коэффициент укорочения длины волны.......................................................... 1,52

Электрическое сопротивление изоляции, ТОм·м, не менее.......................... 10

Допустимое число О-образных перемоток кабеля марки

РК 75-33-17 по радиусу 200 мм при температуре не ниже минус 15 °С....... 10

Номинальные диаметры, мм, кабелей марок:

РК 75-33-17-БГ............................................................................................ 44,3

РК 75-33-17-Б и РК 75-33-17-Ба................................................................ 48,7

Расчетная масса 1 км кабеля, кг, марок:

РК 75-33-17.................................................................................................. 1752

РК 75-33-17-БГ............................................................................................ 2676

РК 75-33-17-Б и РК 75-33-17-Ба................................................................ 3041

Длительно допустимые ток и напряжение при частоте 1,76 МГц и температуре окружающего воздуха 40 °С указаны в таблице.

Режим работы

Длительно допустимый ток, А

Длительно допустимое напряжение, кВ

Непрерывная нагрузка

28

10

Прерывистая нагрузка (30 мин нагрузка, 30 мин перерыв)

33

12

Повторно-кратковременная нагрузка (10 с нагрузка, 10 мин перерыв)

135

16

95-процентный ресурс, ч.................................................................................... 15000

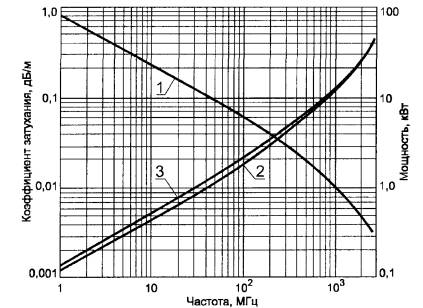

Частотные зависимости

1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания α при температуре 20 °С; 3 - коэффициент затухания α при температуре 40 °С и максимальной допустимой мощности

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).
